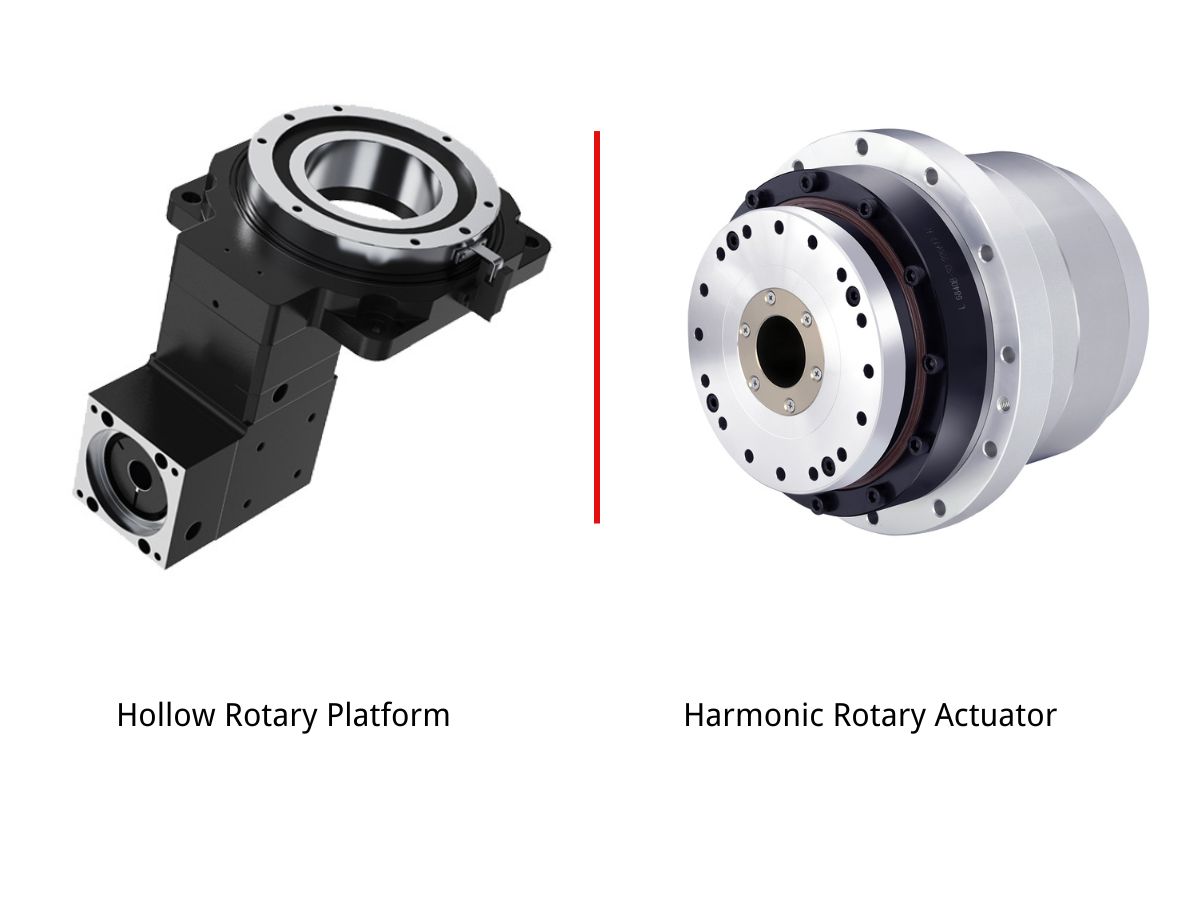

Plataforma rotativa hueca vs. actuador rotativo armónico: comparación de aplicaciones e intercambiabilidad

Hola a todos, soy Theodore Li, Director Técnico de HONPINE.

Para los ingenieros que diseñan estaciones rotativas de precisión para la automatización industrial, hay una pregunta que suele generar confusión: cuando una máquina requiere rotación de alta precisión, indexación o posicionamiento rotativo, ¿debe utilizar una plataforma rotativa hueca o un actuador rotativo armónico?

¿Pueden utilizarse indistintamente? ¿Qué aplicaciones pueden usar cualquiera de las dos soluciones? ¿Y en qué aplicaciones no deberían sustituirse directamente?

Muchas personas simplemente piensan que ambos son productos de transmisión rotativa de precisión de alta exactitud y, por lo tanto, deberían ser intercambiables. Sin embargo, los problemas suelen aparecer después de que la máquina entra realmente en funcionamiento: capacidad de carga insuficiente, rigidez inadecuada, vibraciones, velocidad limitada o vida útil reducida.

Por ello, analicemos más de cerca los límites de aplicación entre las plataformas rotativas huecas y los actuadores rotativos armónicos. Una vez que comprenda las diferencias, podrá tomar una decisión más adecuada durante la fase inicial de diseño, en lugar de detectar problemas después de fabricar el equipo.

1. La diferencia fundamental: sus funciones estructurales son diferentes

Aunque ambos pueden utilizarse para movimientos rotativos de alta precisión, sus características estructurales y prioridades de aplicación son diferentes.

Una plataforma rotativa hueca se centra en una alta rigidez, capacidad de carga y movimiento rotativo estable. Generalmente utiliza una estructura de transmisión por engranajes junto con una carcasa rígida y una estructura portante. Es muy adecuada para estaciones rotativas que deben soportar piezas de trabajo, dispositivos de sujeción, herramientas u otras cargas externas.

La estructura hueca también permite que cables, tubos neumáticos y otros suministros pasen por el centro, lo que puede simplificar la disposición de la máquina y reducir la interferencia de cables durante el movimiento rotativo.

Por otro lado, un actuador rotativo armónico se centra más en el tamaño compacto, alta relación de reducción, bajo juego, alta precisión de posicionamiento y alta densidad de par. Integra un mecanismo de transmisión armónica con un motor y otros componentes para proporcionar una solución compacta de accionamiento rotativo.

Esto hace que los actuadores rotativos armónicos sean especialmente adecuados para articulaciones robóticas, mecanismos compactos de precisión y aplicaciones en las que el espacio de instalación y el peso son importantes.

Por tanto, la diferencia clave no consiste simplemente en qué producto tiene mayor precisión.

Se trata de la arquitectura mecánica, las condiciones de carga, la rigidez, el espacio de instalación y los requisitos de movimiento de todo el sistema.

Comprender esta diferencia básica es importante para determinar si las dos soluciones pueden sustituirse realmente entre sí.

2. Aplicaciones en las que pueden utilizarse ambas soluciones

Primero, veamos las aplicaciones en las que es relativamente fácil intercambiarlas.

2.1 Posicionamiento angular de precisión con carga ligera

Los ejemplos incluyen pequeñas mesas rotativas de inspección, mecanismos de calibración de lentes, mecanismos de ajuste angular de precisión y otros pequeños sistemas de posicionamiento rotativo.

Cuando la carga es ligera, las fuerzas externas son limitadas y hay poco impacto o carga excéntrica, tanto una plataforma rotativa hueca como un actuador rotativo armónico pueden ser adecuados.

En este tipo de aplicación, la elección final puede depender principalmente del espacio de instalación, la rigidez requerida, el diámetro hueco, la precisión de posicionamiento, la configuración del motor y el coste.

2.2 Indexación y movimiento rotativo intermitentes a baja velocidad

Cuando la velocidad de rotación es relativamente baja, la aceleración y desaceleración están controladas y no hay inversión frecuente a alta velocidad ni impactos significativos, ambas soluciones pueden proporcionar un movimiento rotativo estable si se seleccionan correctamente.

En términos simples:

Carga ligera, baja velocidad, impacto limitado y carga excéntrica limitada son condiciones en las que pueden considerarse tanto una plataforma rotativa hueca como un actuador rotativo armónico.

Sin embargo, incluso en estas aplicaciones, deben verificarse el par real, la carga radial, la carga axial, el momento de vuelco, el ciclo de trabajo y los requisitos de posicionamiento antes de realizar la selección final.

3. Aplicaciones en las que una plataforma rotativa hueca suele ser más adecuada

Esta es una de las áreas en las que los ingenieros pueden realizar fácilmente una selección incorrecta.

3.1 Cargas pesadas, dispositivos de sujeción y rotación de piezas de trabajo

Cuando la estación rotativa necesita soportar una pieza de trabajo relativamente pesada, un dispositivo de sujeción, un sistema de herramientas o una carga excéntrica, la rigidez estructural y la capacidad portante pasan a ser muy importantes.

Una plataforma rotativa hueca normalmente integra el sistema de transmisión con una estructura portante rígida. Según su diseño, puede soportar directamente cargas radiales, cargas axiales y momentos de vuelco.

Para este tipo de aplicación, un actuador rotativo armónico no debe seleccionarse únicamente observando su par de salida. También deben considerarse la capacidad del rodamiento de salida, las cargas radiales y axiales admisibles, la rigidez torsional, el momento externo, el ciclo de trabajo y la vida útil.

Por lo tanto, para estaciones rotativas de servicio pesado, una plataforma rotativa hueca dimensionada correctamente puede ser una solución más adecuada.

3.2 Arranques y paradas frecuentes, rotación hacia adelante y hacia atrás, e impactos

Algunas estaciones rotativas automatizadas necesitan acelerar y desacelerar con frecuencia, cambiar repetidamente el sentido de rotación u operar bajo cargas externas de impacto.

Estas condiciones imponen exigencias adicionales al sistema de transmisión.

Deben considerarse la carga cíclica, la rigidez torsional, las cargas de los rodamientos, las condiciones térmicas y la vida a fatiga.

Una plataforma rotativa hueca rígida puede ser ventajosa cuando la propia estación rotativa necesita soportar directamente cargas externas sustanciales y fuerzas dinámicas repetidas.

Un actuador rotativo armónico también puede utilizarse en aplicaciones dinámicas cuando se selecciona correctamente y opera dentro de las condiciones especificadas. Sin embargo, el bajo juego nunca debe ser la única razón para seleccionarlo.

3.3 Aplicaciones que requieren rotación continua a alta velocidad

Para aplicaciones que requieren rotación continua o una velocidad de rotación relativamente alta, el diseñador debe considerar más que la velocidad nominal.

La gestión térmica, la velocidad de los rodamientos, la eficiencia de transmisión, la lubricación, la velocidad del motor y la temperatura de funcionamiento a largo plazo afectan al rendimiento final.

Un actuador rotativo armónico puede funcionar a velocidades relativamente altas en aplicaciones adecuadas, pero su velocidad nominal, comportamiento térmico, lubricación y ciclo de trabajo deben evaluarse cuidadosamente.

Una plataforma rotativa hueca puede ser más adecuada cuando la aplicación requiere una rotación continua estable junto con una estructura portante rígida.

Por lo tanto, la cuestión importante no es simplemente qué producto es más rápido. La verdadera cuestión es si todo el sistema rotativo puede mantener la precisión, temperatura, durabilidad y estabilidad requeridas en las condiciones de funcionamiento objetivo.

4. Aplicaciones en las que un actuador rotativo armónico es más adecuado

También existen aplicaciones en las que la estructura compacta de un actuador rotativo armónico ofrece ventajas claras.

4.1 Equipos extremadamente compactos y ligeros

Cuando el espacio de instalación es muy limitado, el tamaño y el peso del mecanismo rotativo pueden convertirse en restricciones de diseño importantes.

Un actuador rotativo armónico integra el mecanismo de transmisión armónica con un motor y otros componentes, proporcionando una solución compacta con alta relación de reducción y alta densidad de par.

Esto lo hace adecuado para articulaciones robóticas, mecanismos de precisión, módulos compactos de automatización y otras aplicaciones con requisitos estrictos de espacio.

En comparación con una estructura de plataforma rotativa más grande, un actuador rotativo armónico puede facilitar la consecución de una disposición mecánica compacta.

4.2 Posicionamiento de alta precisión y bajo juego

Los actuadores rotativos armónicos se utilizan ampliamente en aplicaciones en las que son importantes el bajo juego, la alta precisión de posicionamiento y la transmisión compacta.

Las aplicaciones típicas incluyen ensamblaje de precisión, equipos ópticos, articulaciones robóticas, equipos de semiconductores, sistemas de inspección y otros mecanismos de movimiento de precisión.

Sin embargo, es importante comprender que el juego y la precisión general de posicionamiento no son exactamente lo mismo.

La precisión final de posicionamiento de una máquina también se ve afectada por la resolución del codificador, la deformación estructural, las características de los rodamientos, las tolerancias de ensamblaje, el control servo, los efectos térmicos y la rigidez general de la máquina.

Por lo tanto, el actuador rotativo armónico debe seleccionarse según los requisitos de todo el sistema de movimiento, en lugar de comparar simplemente una especificación de catálogo.

5. Plataforma rotativa hueca frente a actuador rotativo armónico: factores clave de selección

Al elegir entre los dos, no compare simplemente los nombres de los productos ni una especificación individual.

Deben considerarse las condiciones reales de aplicación.

Esta tabla es solo una guía preliminar.

Para el diseño de una máquina real, los ingenieros también deben verificar el par de salida, la velocidad de rotación, la aceleración, la carga útil, la carga radial, la carga axial, el momento de vuelco, el ciclo de trabajo, la vida útil requerida, las dimensiones de instalación, el diámetro hueco y los requisitos de control.

6. ¿Plataforma rotativa hueca o actuador rotativo armónico: cómo elegir?

Para la fase inicial de diseño, puede utilizar una regla práctica sencilla.

Carga pesada, soporte directo de la pieza de trabajo, alta rigidez, grandes momentos externos y estructuras exigentes de estaciones rotativas: considere primero una plataforma rotativa hueca.

Diseño ligero, instalación compacta, alta relación de reducción, bajo juego y alta densidad de par: considere primero un actuador rotativo armónico.

Sin embargo, estas categorías no son absolutas.

Una plataforma rotativa hueca de alto rendimiento también puede proporcionar una alta precisión de posicionamiento, mientras que un actuador rotativo armónico diseñado adecuadamente puede utilizarse en aplicaciones industriales exigentes.

Lo importante es no seleccionar una solución rotativa basándose en un solo parámetro, como el juego, el par o el tamaño total.

En su lugar, evalúe todo el sistema mecánico y encuentre el mejor equilibrio entre:

Capacidad de carga, rigidez, precisión, velocidad, durabilidad, espacio de instalación y coste.

7. Plataformas rotativas huecas y actuadores rotativos armónicos en la automatización de precisión

Ambas tecnologías pueden utilizarse en la automatización de precisión, pero sus aplicaciones ideales son diferentes.

7.1 Automatización industrial

Las plataformas rotativas huecas son adecuadas para estaciones rotativas automatizadas que necesitan soportar piezas de trabajo, dispositivos de sujeción, herramientas o equipos de inspección mientras mantienen un posicionamiento rotativo estable.

Los actuadores rotativos armónicos pueden utilizarse en mecanismos rotativos compactos, sistemas robóticos y aplicaciones en las que el diseño integrado de motor y transmisión ayuda a reducir el tamaño total de la máquina.

7.2 Automatización de semiconductores y 3C

La fabricación de semiconductores y los equipos de automatización 3C suelen requerir alta precisión de posicionamiento, disposiciones compactas de la máquina, baja vibración y un enrutamiento fiable de cables.

Una plataforma rotativa hueca puede ser una buena opción cuando el mecanismo rotativo necesita soportar directamente un dispositivo de sujeción o conjunto de inspección relativamente grande.

Un actuador rotativo armónico puede ser más adecuado cuando el espacio de instalación es limitado y son importantes el bajo juego, la compacidad y el movimiento integrado.

7.3 Robótica

Las articulaciones robóticas suelen requerir dimensiones compactas, alta densidad de par, bajo juego y control preciso del movimiento.

Para estas aplicaciones, los actuadores rotativos armónicos se utilizan ampliamente porque su estructura de transmisión compacta puede integrarse en las articulaciones robóticas.

Las plataformas rotativas huecas también pueden utilizarse en mecanismos de posicionamiento robótico, estaciones de trabajo rotativas y otras aplicaciones en las que la estructura de salida necesita soportar directamente cargas externas.

7.4 Ejes rotativos CNC y de precisión

Los ejes rotativos CNC requieren una combinación de precisión de posicionamiento, rigidez, capacidad de carga, velocidad y estabilidad térmica.

Una plataforma rotativa hueca puede ser adecuada para mesas rotativas y estaciones de posicionamiento que necesitan soportar directamente piezas de trabajo y dispositivos de sujeción.

Un actuador rotativo armónico puede considerarse para ejes rotativos compactos y mecanismos en los que son importantes el bajo juego, la alta relación de reducción y la integración compacta.

8. ¿Qué deben verificar los ingenieros antes de sustituir uno por otro?

Antes de sustituir una plataforma rotativa hueca por un actuador rotativo armónico, o un actuador rotativo armónico por una plataforma rotativa hueca, los ingenieros deben evaluar la carga mecánica completa.

Los parámetros clave incluyen:

• Carga útil y peso del dispositivo de sujeción

• Par de salida requerido

• Carga radial

• Carga axial

• Momento de vuelco

• Velocidad máxima de rotación

• Velocidad de rotación continua

• Aceleración y desaceleración

• Frecuencia de rotación hacia adelante y hacia atrás

• Ciclo de trabajo

• Precisión de posicionamiento y repetibilidad

• Rigidez torsional

• Juego

• Espacio de instalación

• Diámetro hueco y requisitos de enrutamiento de cables

• Vida útil requerida

• Temperatura de funcionamiento y condiciones térmicas

Estos parámetros determinan si la solución alternativa puede cumplir realmente los requisitos de la máquina.

Por ejemplo, un mecanismo rotativo que soporta un dispositivo de sujeción excéntrico puede generar un momento de vuelco considerable incluso cuando el par de rotación requerido no es especialmente alto.

En este caso, la capacidad del rodamiento de salida y la rigidez estructural pueden ser más importantes que simplemente observar el valor nominal de par.

9. Conclusión

Las plataformas rotativas huecas y los actuadores rotativos armónicos son soluciones de movimiento rotativo de alta precisión, pero no son automáticamente intercambiables en todas las aplicaciones.

Para cargas pesadas, soporte directo de piezas de trabajo, alta rigidez, grandes momentos externos y estaciones rotativas exigentes, una plataforma rotativa hueca suele ser la opción más adecuada.

Para instalación compacta, diseño mecánico ligero, alta relación de reducción, bajo juego, alta densidad de par y movimiento rotativo integrado, un actuador rotativo armónico puede ser la mejor opción.

La elección correcta depende en última instancia de las condiciones reales de funcionamiento de la máquina.

Antes de sustituir una tecnología por otra, los ingenieros deben evaluar la carga útil, el par, la velocidad, la aceleración, las cargas radiales y axiales, el momento de vuelco, el ciclo de trabajo, la precisión de posicionamiento, la rigidez, la vida útil, las limitaciones de instalación y los requisitos de control.

Comprender estos límites de intercambiabilidad ayuda a los diseñadores de equipos a evitar tanto el sobredimensionamiento como el subdimensionamiento, al tiempo que logran un sistema de movimiento rotativo de precisión más fiable y rentable.
