¿Cómo dimensionar módulos de articulación robótica para un brazo robótico? Guía práctica de ingeniería

Introducción

Seleccionar elmódulo de articulación robóticaadecuado es una parte importante del diseño de un brazo robótico, pero la selección de articulaciones no debe comenzar con una simple comparación de las clasificaciones de par del motor. Un brazo robótico es un sistema mecánico acoplado, y el rendimiento de una articulación puede afectar directamente la carga, la inercia y los requisitos dinámicos de otras articulaciones.

Un enfoque habitual consiste en seleccionar un módulo de articulación según la carga útil nominal del robot. Esto puede dar lugar a un diseño sobredimensionado o insuficientemente dimensionado, ya que la carga útil es solo una parte de la carga total. La articulación también debe mover la estructura mecánica aguas abajo, incluidos los eslabones, efectores finales, cables, sensores y otros componentes integrados. Durante la aceleración y la desaceleración, se requiere par adicional para superar la inercia rotacional. Por lo tanto, la articulación seleccionada debe satisfacer tanto los requisitos estáticos como dinámicos, manteniendo un margen de seguridad adecuado.

La masa de la articulación es otro factor fácil de pasar por alto. Una articulación más pesada puede proporcionar una mayor capacidad de par, pero si esa masa adicional se instala lejos de la base del robot, puede aumentar la carga inercial que experimenta el resto del brazo robótico. En última instancia, esto puede requerir motores aguas arriba más grandes y reducir el rendimiento de aceleración de todo el sistema.

Por esta razón, el objetivo del dimensionamiento de las articulaciones del robot no es seleccionar la articulación disponible más grande. Es determinar la articulación práctica más pequeña que pueda satisfacer los requisitos de par, velocidad, rigidez, rendimiento térmico y condiciones de servicio sin aumentar innecesariamente la masa y la inercia del brazo robótico.

Este artículo explica un enfoque práctico de ingeniería para dimensionarmódulos de articulación robótica para brazos robóticos, centrándose en el cálculo de carga, la inercia rotacional, la masa de la articulación, la densidad de par, la integración mecánica y la optimización a nivel de sistema.

1. La selección de articulaciones del robot debe comenzar con el modelo mecánico

Antes de seleccionar un módulo de articulación robótica, el brazo robótico debe representarse como un modelo mecánico que contenga las dimensiones y masas de los eslabones, la carga útil, el efector final, las posiciones de las articulaciones y los centros de gravedad aproximados.

El propósito de este modelo no es necesariamente crear una simulación compleja al inicio del proyecto. Un modelo mecánico simplificado ya puede proporcionar información valiosa sobre los requisitos de par de cada eje.

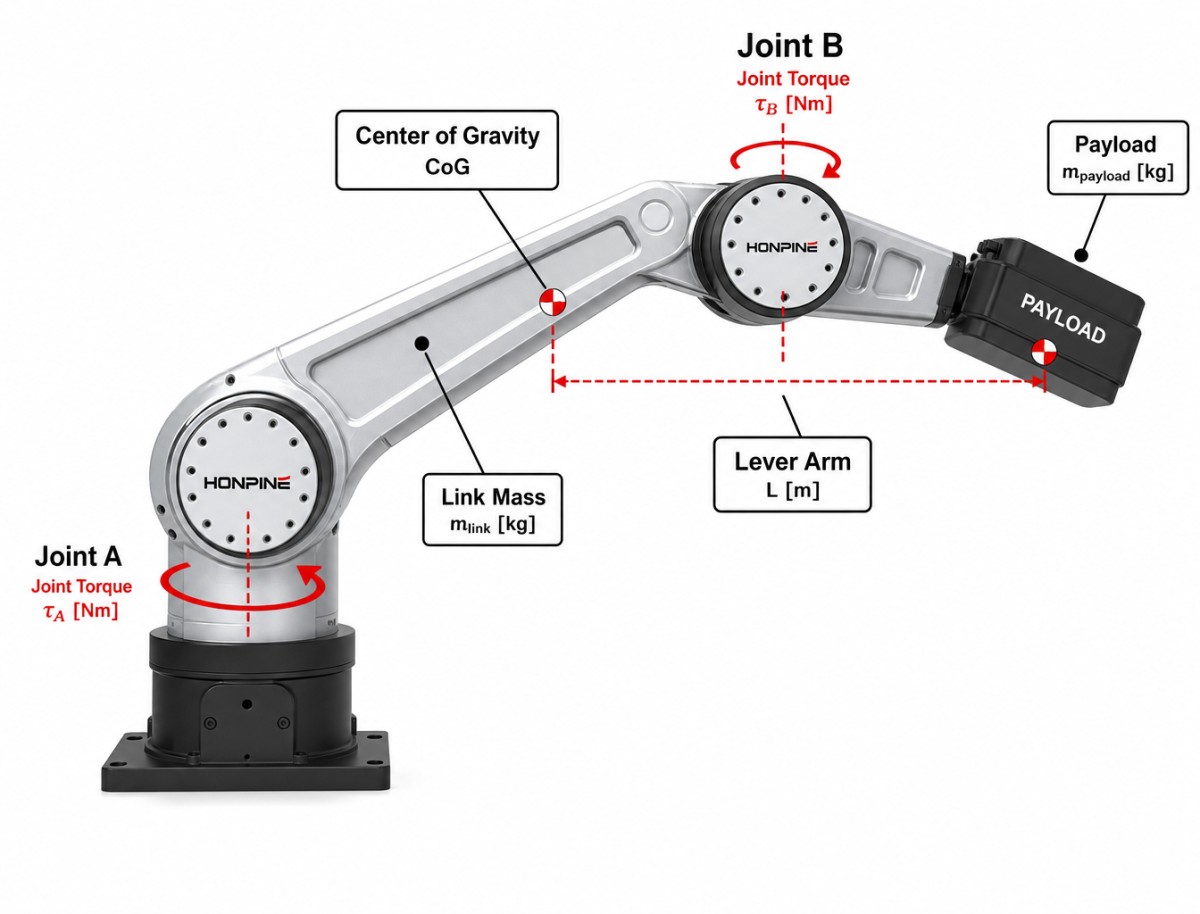

Para cada articulación, el ingeniero debe comprender cuánta masa aguas abajo debe mover la articulación y a qué distancia se encuentra esa masa del eje de la articulación.

Una aproximación estática simple puede expresarse como:

T = m × g × L

donde T representa el par gravitacional, m representa la masa aguas abajo, g representa la aceleración gravitacional y L representa la distancia perpendicular entre el eje de la articulación y el centro de masa.

Esta ecuación muestra por qué el par requerido no puede determinarse únicamente a partir de la carga útil. La masa de los propios eslabones y componentes del robot puede convertirse en una parte significativa del requisito de par, especialmente cuando el brazo opera en posiciones extendidas.

Por lo tanto, un proceso adecuado de dimensionamiento de articulaciones debe comenzar con la estructura mecánica en lugar de con el catálogo de productos.

2. La carga útil es solo una parte de la carga de la articulación

Cuando se describe un brazo robótico como capaz de soportar una determinada carga útil, es fácil suponer que la carga útil determina el par requerido de la articulación.

En realidad, la articulación es responsable de mover todo el conjunto aguas abajo.

Dependiendo de la estructura del robot, esto puede incluir la carga útil, el efector final, los eslabones, los rodamientos, los cables, los sensores y otros módulos de articulación situados más adelante en el brazo.

Cuanto más lejos se encuentre una masa del eje de una articulación, mayor será su contribución al par gravitacional.

Por ejemplo, cuando un brazo robótico se extiende horizontalmente, la distancia entre el eje de la articulación y el centro de masa aguas abajo puede aumentar considerablemente. La misma carga útil que produce un par relativamente pequeño cuando el brazo está plegado puede generar un par mucho mayor cuando el brazo está completamente extendido.

Esto significa que el dimensionamiento de articulaciones debe considerar posturas representativas y de peor caso del robot, en lugar de depender de una única posición nominal.

La pregunta práctica no es simplemente:

"¿Cuál es la carga útil del robot?"

Sino:

"¿Qué masa total aguas abajo debe mover esta articulación y dónde se encuentra esa masa en la condición operativa más exigente?"

Esta distinción es fundamental al diseñar un brazo robótico fiable.

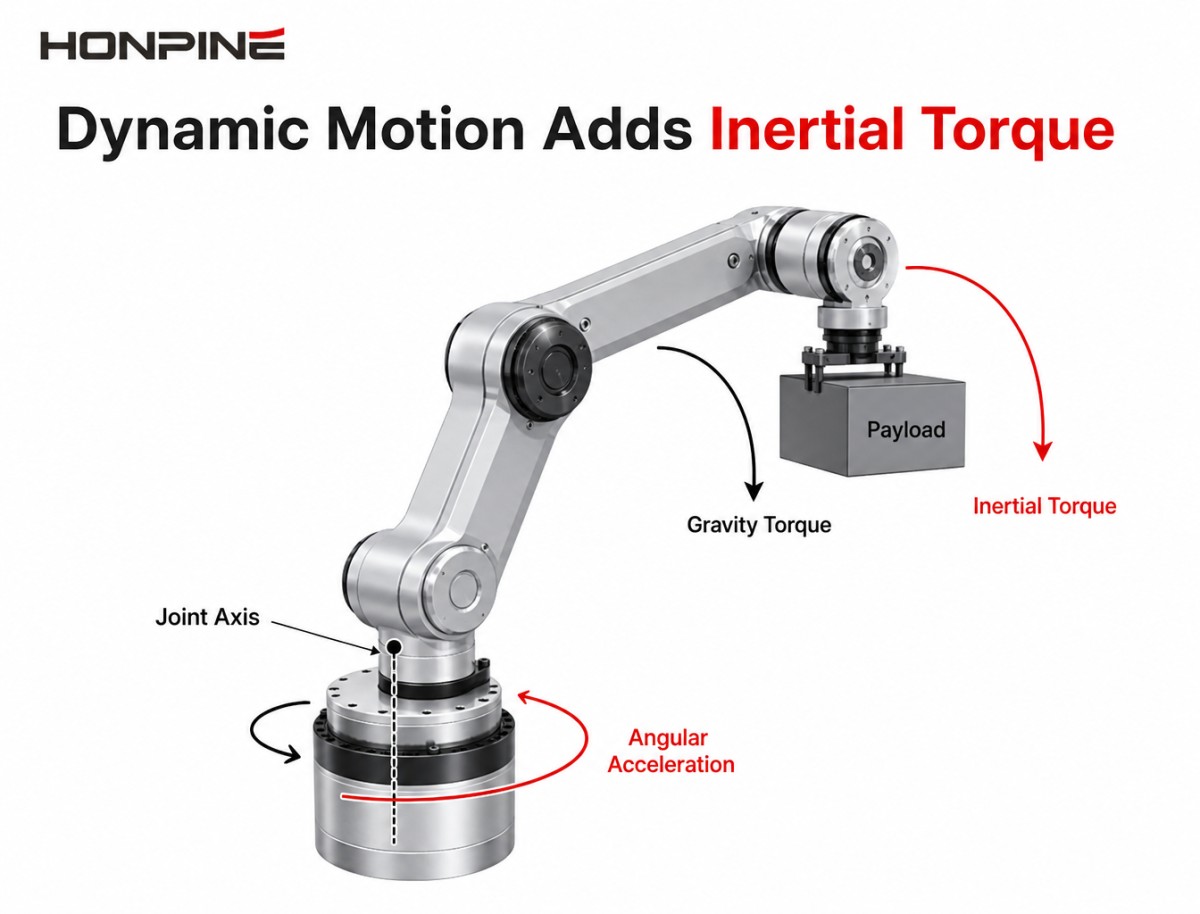

3. El movimiento dinámico añade par inercial

Los cálculos de par estático proporcionan un punto de partida útil, pero no son suficientes para un brazo robótico que necesita acelerar y desacelerar rápidamente.

Durante el movimiento dinámico, la articulación también debe generar par para acelerar la inercia rotacional de la estructura aguas abajo.

La relación básica es:

T_inercia = J × α

donde J representa la inercia rotacional equivalente y α representa la aceleración angular.

Por lo tanto, el requisito de par total puede considerarse como:

T_requerido = T_gravedad + T_inercia + T_externo

El término externo puede incluir fuerzas generadas por el efector final, cargas de proceso, fuerzas de cables u otras perturbaciones específicas de la aplicación.

Esto es particularmente importante cuando el brazo robótico está diseñado para operaciones pick-and-place de alta velocidad, atención de máquinas, montaje, inspección u otras aplicaciones con aceleraciones y desaceleraciones frecuentes.

Una articulación que parece adecuada en condiciones estáticas puede requerir significativamente más par durante el funcionamiento dinámico.

Por esta razón, los ingenieros deben utilizar el perfil de movimiento real siempre que sea posible. La velocidad máxima por sí sola no determina el requisito de par dinámico. La aceleración, desaceleración, distribución de la carga útil y la inercia rotacional de la estructura móvil pueden ser igualmente importantes.

4. La masa de la articulación puede cambiar los requisitos de todo el robot

Una de las consideraciones más importantes en el dimensionamiento de articulaciones robóticas es la masa de la propia articulación seleccionada.

Cuando se instala un módulo de articulación en un brazo robótico, su peso pasa a formar parte de la carga aguas abajo de otras articulaciones.

Esto significa que seleccionar una articulación más pesada puede cambiar el requisito de par de todo el sistema mecánico.

Considere un ejemplo simple. Si se instala una articulación más pesada cerca del extremo del brazo robótico, su masa contribuye a la carga que deben acelerar las articulaciones más cercanas a la base del robot. Si la masa adicional requiere una articulación aguas arriba más grande, la propia articulación aguas arriba se vuelve más pesada, lo que puede aumentar nuevamente la carga.

Esto crea una relación a nivel de sistema entre el tamaño de la articulación y la masa del robot.

El efecto se vuelve aún más significativo al considerar la inercia rotacional. Para una masa puntual simplificada, la inercia rotacional puede aproximarse como:

J = m × r²

donde m es la masa y r es la distancia desde el eje de rotación.

Dado que la distancia se eleva al cuadrado, un aumento relativamente pequeño de la masa distal puede tener un efecto desproporcionadamente grande sobre la inercia percibida por una articulación aguas arriba.

Por ello, elegir una articulación con una capacidad de par excesiva puede en ocasiones reducir el rendimiento general del robot en vez de mejorarlo.

La mejor articulación suele ser la que proporciona un rendimiento suficiente sin añadir masa innecesaria.

5. La densidad de par es un parámetro clave para el diseño de brazos robóticos

Para los brazos robóticos, el par máximo es importante, pero no debe considerarse de forma aislada.

La densidad de par ofrece otra forma útil de comparar módulos de articulación robótica.

En términos prácticos, la densidad de par describe cuánto par de salida puede proporcionar una articulación en relación con su masa o volumen físico.

Una articulación con alta densidad de par puede proporcionar el par de salida requerido manteniendo una estructura robótica compacta y ligera.

Esto es particularmente valioso cuando la articulación se instala lejos de la base del robot.

Reducir la masa distal puede disminuir los requisitos de par e inercia de las articulaciones aguas arriba. Como resultado, el beneficio de una articulación ligera y de alta densidad de par puede extenderse más allá del eje individual donde se instala.

Por ejemplo, si un módulo de articulación armónica compacto puede proporcionar el par requerido con menos masa que una alternativa más grande, la reducción del peso distal puede mejorar el equilibrio mecánico general del brazo robótico.

Esto puede contribuir a una mayor aceleración, menor consumo de energía, reducción de la carga estructural y una mejor respuesta dinámica.

Por lo tanto, al comparar motores de articulación robótica candidatos o módulos de articulación robótica armónica, los ingenieros deben considerar la relación entre el par de salida, la masa de la articulación, las dimensiones físicas y los requisitos reales de la aplicación.

6. No sobredimensione todas las articulaciones por la misma razón

Utilizar una articulación sobredimensionada en todo el brazo robótico puede parecer que simplifica la ingeniería porque el mismo producto puede emplearse en múltiples ejes.

Sin embargo, este enfoque puede introducir masa y coste innecesarios.

Una articulación adecuada para un eje de alta carga puede ser excesiva para un eje de menor carga. Instalar esa articulación mayor donde no se requiere aumenta la masa del robot sin mejorar necesariamente su rendimiento útil.

La masa adicional también puede aumentar la carga sobre las demás articulaciones.

Para un fabricante de brazos robóticos, el mejor objetivo es crear una plataforma estandarizada de articulaciones con varias clases adecuadas de tamaño y par.

Esto permite mantener la misma filosofía básica de diseño mecánico y eléctrico mientras se seleccionan distintas capacidades de articulación según los requisitos reales de cada eje.

La estandarización puede reducir la complejidad de ingeniería y producción, pero no significa que todos los ejes deban utilizar exactamente la misma articulación.

El enfoque ideal es minimizar el número de variantes de articulación manteniendo al mismo tiempo un equilibrio adecuado entre par y peso.

7. El tamaño mecánico debe evaluarse junto con el par

Un módulo de articulación robótica debe caber dentro de la estructura del brazo robótico, pero una dimensión externa compacta no debe evaluarse por separado del rendimiento mecánico requerido.

El espacio de instalación disponible, la interfaz de montaje, la longitud de la articulación, la estructura de salida, la disposición de rodamientos, el tendido de cables y los componentes circundantes influyen en el diseño final de la articulación.

Una articulación con par suficiente pero con una longitud axial excesiva puede requerir un rediseño importante de la estructura del brazo.

Del mismo modo, una articulación compacta puede encajar mecánicamente, pero carecer de suficiente par continuo o capacidad térmica para el ciclo de trabajo previsto.

Por ello, la selección de articulaciones debe realizarse junto con el diseño mecánico.

Para cada módulo candidato, los ingenieros deben comparar las características de par y velocidad del producto con sus dimensiones generales y masa. El objetivo es determinar si la articulación puede cumplir los requisitos de rendimiento del robot dentro de la envolvente mecánica disponible.

Para brazos robóticos compactos, este equilibrio entre par, masa, diámetro y volumen de instalación puede ser más importante que cualquier especificación individual.

8. El par continuo y el par máximo deben evaluarse a partir del perfil de movimiento

El requisito de par de un brazo robótico no es constante durante el funcionamiento.

Las diferentes posturas del robot y fases de movimiento pueden producir cargas significativamente distintas.

Durante la aceleración, el par requerido puede aumentar porque la articulación debe superar la inercia rotacional. Durante una postura estática sostenida, el par gravitacional puede convertirse en el factor dominante. Durante una desaceleración rápida, el sistema puede experimentar otra condición de par elevado.

Por esta razón, los ingenieros deben distinguir entre los requisitos de funcionamiento continuo y máximo.

Una articulación puede tener suficiente par máximo para un evento breve de aceleración, pero seguir siendo inadecuada para el funcionamiento continuo si su capacidad térmica es insuficiente.

Por el contrario, seleccionar una articulación muy grande simplemente para aumentar la capacidad de par máximo puede introducir masa innecesaria.

El enfoque correcto consiste en comparar las capacidades continuas y máximas de la articulación con el perfil de movimiento real del robot.

Para aplicaciones con ciclos repetitivos, también debe considerarse el ciclo de trabajo, ya que la carga térmica media puede ser muy diferente de la carga máxima instantánea.

9. La selección de articulaciones debe verificarse mediante el modelo completo del robot

Los cálculos iniciales de par son solo el comienzo.

Una vez seleccionados los módulos de articulación candidatos, sus masas y dimensiones reales deben incorporarse al modelo del brazo robótico.

Esto es importante porque la articulación seleccionada pasa a formar parte del sistema mecánico.

Por ejemplo, si el cálculo inicial supone una articulación de 1 kg, pero el producto seleccionado pesa 1.8 kg, debe actualizarse el cálculo de masa aguas abajo. La masa adicional puede modificar el par requerido de las articulaciones aguas arriba.

El mismo principio se aplica al centro de gravedad y a la inercia rotacional.

Por lo tanto, un flujo de trabajo práctico de ingeniería es iterativo. El diseñador primero estima el par requerido, selecciona una articulación adecuada, actualiza el modelo del robot con la masa y las dimensiones reales de la articulación, recalcula los requisitos del sistema y después confirma si los módulos seleccionados siguen siendo adecuados.

Este enfoque es más fiable que seleccionar todas las articulaciones una sola vez y asumir que los cálculos originales siguen siendo válidos.

10. Un ejemplo práctico: dimensionamiento de un brazo robótico de 6 ejes

Considere un brazo robótico de 6 ejes con una carga útil aproximada de 2 kg y un alcance de alrededor de 500 mm.

Estos dos números por sí solos no son suficientes para determinar los módulos de articulación correctos. También deben considerarse las masas de los eslabones, las masas de las articulaciones, el peso del efector final, el centro de gravedad de la carga útil, la aceleración, la velocidad y la postura del robot.

El proceso de diseño puede comenzar creando un modelo mecánico simplificado del brazo.

Para cada articulación, calcule la masa total aguas abajo y su centro de gravedad. Después, determine el par gravitacional en las posturas representativas más exigentes.

A continuación, calcule el par inercial basándose en la aceleración angular requerida.

El requisito de par resultante puede compararse entonces con módulos de articulación candidatos, considerando su masa, diámetro, longitud, velocidad, rigidez y características térmicas.

Después de seleccionar los módulos preliminares, añada sus masas reales al modelo del robot y repita el cálculo.

Este proceso iterativo puede revelar que una articulación de alto par aparentemente atractiva es innecesariamente pesada, o que una articulación más pequeña con mayor densidad de par proporciona una solución general mejor.

Por lo tanto, la selección final debe basarse en el brazo robótico completo y no en especificaciones de producto aisladas.

11. Cómo los módulos de articulación armónica respaldan brazos robóticos compactos

La transmisión armónica se utiliza ampliamente en sistemas de movimiento robótico porque puede proporcionar altas relaciones de reducción, dimensiones compactas, alta densidad de par y bajo juego mecánico.

Cuando se integra en un módulo de articulación robótica, la transmisión armónica puede combinarse con un motor, encoder y otras funciones requeridas por la arquitectura del robot.

El valor de esta integración resulta particularmente evidente cuando el robot dispone de un espacio de instalación limitado.

Un actuador de articulación armónica compacto puede reducir el número de componentes independientes que deben alojarse en la estructura del robot y simplificar la integración mecánica.

Sin embargo, la articulación armónica adecuada debe seguir seleccionándose según los requisitos reales del robot.

La relación de reducción, el par de salida, la velocidad, la masa de la articulación, las dimensiones, la rigidez, el rendimiento térmico, la configuración del encoder y la interfaz de control deben considerarse dentro del diseño del sistema.

El propósito de una articulación integrada no es simplemente combinar múltiples componentes en una sola carcasa. Es proporcionar una unidad de movimiento práctica que pueda incorporarse a la arquitectura mecánica y de control del brazo robótico.

12. La integración eléctrica y de control debe considerarse durante el diseño mecánico

Aunque este artículo se centra en el dimensionamiento mecánico, la integración eléctrica no debe posponerse hasta después de completar el diseño mecánico.

El módulo de articulación robótica seleccionado debe funcionar con la fuente de alimentación, el controlador, la arquitectura de comunicación y el sistema de retroalimentación del robot.

Para una articulación integrada, los ingenieros deben confirmar el voltaje de alimentación requerido, la capacidad de corriente, la interfaz de comunicación, la configuración del encoder, la arquitectura del controlador y los datos de retroalimentación disponibles.

Esta información puede afectar la arquitectura general del robot, especialmente cuando varios módulos de articulación operan desde un sistema de alimentación DC común.

El tendido físico de los cables de alimentación y comunicación también debe considerarse durante el diseño mecánico. Una articulación que proporcione un recorrido interno de cables adecuado puede simplificar el empaquetado del brazo robótico completo.

El principio clave es evaluar conjuntamente la integración mecánica y eléctrica en lugar de tratar la articulación como un componente de motor aislado.

13. Un enfoque a nivel de sistema para el dimensionamiento de articulaciones robóticas

Un proceso fiable de dimensionamiento de articulaciones robóticas puede resumirse mediante varias etapas de ingeniería conectadas.

La primera etapa consiste en definir la geometría del robot y las condiciones de funcionamiento. Esto incluye las dimensiones de los eslabones, la distribución de masa, la carga útil, el efector final, la velocidad, la aceleración y el ciclo de trabajo.

La segunda etapa consiste en calcular los requisitos de par estático y dinámico de cada eje.

La tercera etapa consiste en comparar los módulos de articulación candidatos según el par, la velocidad, la masa, las dimensiones, la rigidez y la capacidad térmica.

La cuarta etapa consiste en incorporar las masas de las articulaciones seleccionadas al modelo mecánico completo y recalcular los requisitos aguas arriba.

La quinta etapa consiste en verificar la configuración final bajo las condiciones reales de funcionamiento del robot, incluidas las posturas representativas, la aceleración, el funcionamiento continuo y la carga térmica.

Este proceso evita un error de diseño habitual en el que cada articulación se selecciona de manera independiente sin considerar su efecto sobre el brazo robótico completo.

14. Cómo HONPINE aborda la selección de módulos de articulación robótica

HONPINE ofrece reductores armónicos, motores de articulación armónica, actuadores rotativos armónicos, reductores planetarios y soluciones de movimiento integradas para aplicaciones robóticas y de automatización industrial.

Para proyectos de brazos robóticos, la selección de articulaciones puede evaluarse según los requisitos reales del sistema mecánico, en lugar de limitarse a hacer coincidir una cifra de carga útil con una clasificación de par del motor.

Los parámetros clave incluyen la carga útil, el alcance del brazo, la masa de los eslabones, la velocidad de la articulación, la aceleración, el ciclo de trabajo, las dimensiones de instalación, el par requerido, la fuente de alimentación y la arquitectura de control.

Estos parámetros pueden utilizarse para evaluar la combinación adecuada de motor, transmisión armónica, encoder, arquitectura de accionamiento e interfaz mecánica.

Para aplicaciones robóticas personalizadas, el proceso de selección de articulaciones puede comenzar con el modelo mecánico y los requisitos de carga del robot. A continuación, los módulos de articulación candidatos pueden evaluarse según su capacidad de par, masa, dimensiones, velocidad y requisitos de integración.

Este enfoque permite optimizar la arquitectura de articulaciones junto con el brazo robótico, en lugar de tratar la articulación como un componente independiente.

15. Lista de verificación para el dimensionamiento de módulos de articulación robótica

Antes de finalizar un módulo de articulación robótica, los ingenieros deben verificar la relación completa entre la articulación y el brazo robótico.

La masa aguas abajo debe calcularse para cada eje, incluida la carga útil, el efector final, los eslabones, los cables, los sensores y otros componentes que la articulación debe mover. El centro de gravedad debe considerarse bajo posturas representativas y de peor caso del robot.

El par gravitacional estático y el par inercial dinámico deben calcularse por separado. A continuación, el par continuo y el par máximo requeridos deben compararse con el ciclo de funcionamiento real.

La masa de la articulación seleccionada debe incorporarse al modelo completo del robot, ya que puede cambiar los requisitos de par e inercia de las articulaciones aguas arriba.

Los ingenieros también deben comparar la densidad de par, las dimensiones de la articulación, la velocidad, la rigidez, la capacidad térmica, la interfaz mecánica, el tendido de cables, la fuente de alimentación y la compatibilidad de control.

El objetivo final es seleccionar una articulación que satisfaga los requisitos de rendimiento del robot sin añadir masa innecesaria ni complejidad mecánica.

Conclusión

El dimensionamiento de un módulo de articulación robótica para un brazo robótico es un problema de ingeniería a nivel de sistema.

La carga útil es solo una parte del cálculo. La articulación también debe mover los eslabones aguas abajo, el efector final, los cables, los sensores y otros componentes. Durante el funcionamiento dinámico, la inercia rotacional y la aceleración crean requisitos de par adicionales. Al mismo tiempo, la masa de la articulación seleccionada puede afectar la carga y la inercia que experimentan otras articulaciones.

Por ello, simplemente elegir la articulación de mayor par rara vez es la mejor estrategia de diseño.

Un enfoque más eficaz consiste en calcular la carga de cada eje, evaluar el par gravitacional e inercial, considerar la masa y la densidad de par de los módulos de articulación candidatos y, después, verificar el brazo robótico completo con los componentes seleccionados incluidos en el modelo mecánico.

Para brazos robóticos compactos y de precisión, un módulo de articulación robótica armónica correctamente dimensionado puede proporcionar una combinación útil de empaquetado compacto, alta densidad de par, alta relación de reducción y movimiento rotativo preciso.

El objetivo no es hacer que cada articulación sea lo más potente posible.

El objetivo es crear una arquitectura de articulaciones equilibrada en la que cada módulo proporcione el rendimiento requerido, manteniendo al mismo tiempo el brazo robótico completo ligero, reactivo y mecánicamente eficiente.
