Guía de selección de reductores planetarios de precisión: métodos prácticos para la relación de transmisión, el par y la adaptación de inercia

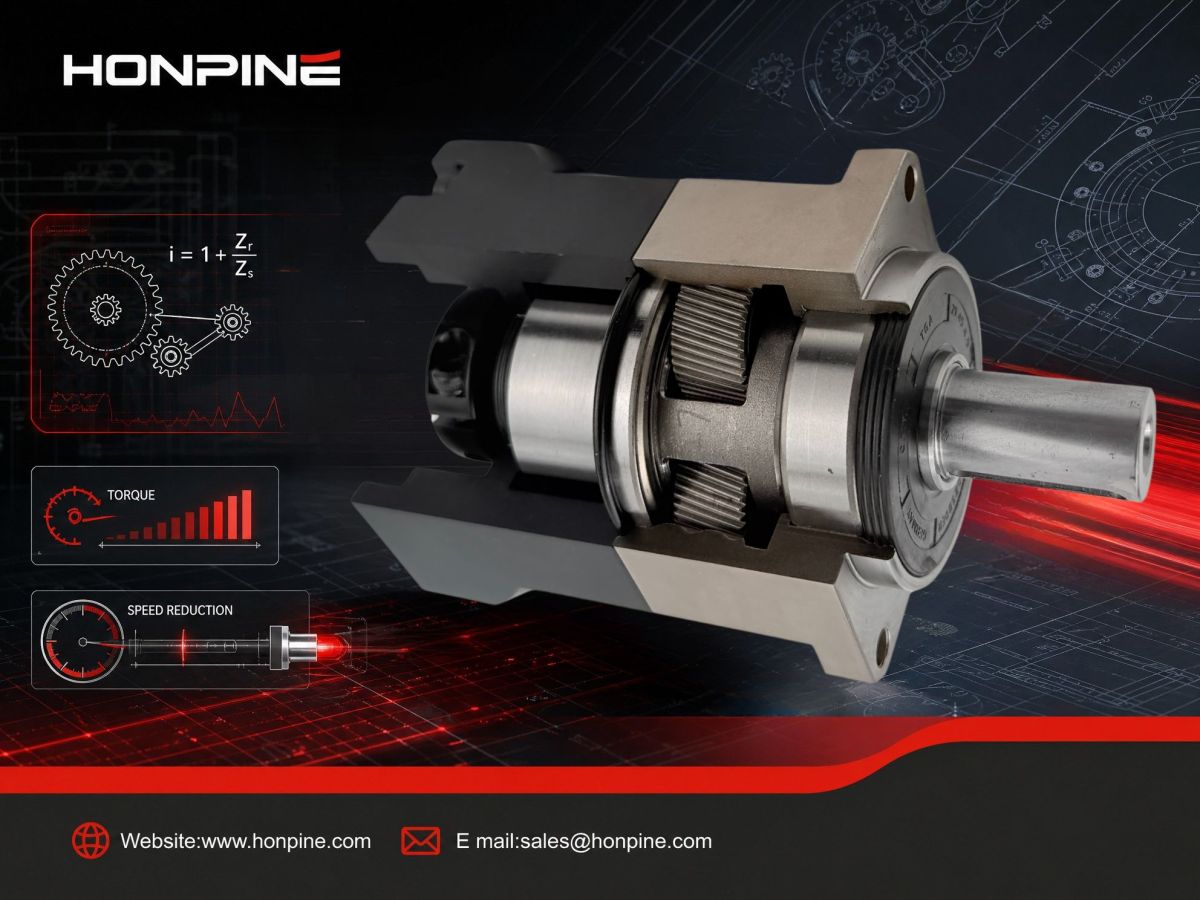

Seleccionar elreductor planetario de precisiónadecuado es uno de los pasos más importantes en el diseño de un sistema de control de movimiento de alto rendimiento. Con numerosos parámetros técnicos a considerar, el proceso de selección puede parecer complicado. Sin embargo, en la práctica, tres factores clave determinan la solución óptima: la relación de reducción, el par de salida y la coincidencia de inercia.

Al calcular con precisión estos tres parámetros, los ingenieros pueden identificar de forma eficiente los reductores planetarios de precisión más adecuados para sistemas servo, maquinaria CNC, equipos industriales y aplicaciones de automatización robótica.

Esta guía resume las fórmulas esenciales y las consideraciones prácticas de ingeniería para simplificar el proceso de selección.

1. Cálculo de la relación de reducción: determinación de la reducción de velocidad requerida

La relación de reducción define cuánto disminuye el reductor planetario de precisión la velocidad del motor al tiempo que aumenta proporcionalmente el par de salida.

Fórmula:

Relación de reducción = Velocidad nominal del motor ÷ Velocidad de salida requerida

Ejemplo

• Velocidad nominal del servomotor: 3000 rpm

• Velocidad de salida requerida: 60 rpm

Relación de reducción = 3000 ÷ 60 = 50:1

Al seleccionar un reductor para automatización robótica con caja de engranajes planetaria, la relación calculada debe compararse con las relaciones estándar disponibles del fabricante, como 40:1, 50:1 o 70:1.

Si no está disponible la relación exacta, elija la relación estándar más cercana y verifique que la velocidad de salida real siga cumpliendo los requisitos de la aplicación.

Los rangos típicos de relación incluyen:

• Reductor planetario de precisión de una etapa: 3:1–10:1

• Reductores de dos etapas: hasta varias decenas

• Reductores de tres etapas: desde varios cientos hasta más de mil

Las relaciones de reducción más altas generalmente requieren etapas de engranajes adicionales, lo que da como resultado mayores dimensiones, más peso y costes de fabricación más elevados. Por lo tanto, los ingenieros deben equilibrar el rendimiento y el coste durante la selección.

2. Cálculo del par: garantía de una capacidad de carga segura

La verificación del par es uno de los pasos más críticos al seleccionar una solución de fabricante de reductores planetarios. Determina si la caja de engranajes puede soportar de manera fiable las cargas reales de funcionamiento.

Fórmula:

Par de salida requerido = Par máximo del motor × Relación de reducción × Eficiencia de transmisión × Factor de servicio

Selección de parámetros

Par máximo del motor

Utilice siempre el par pico (máximo) del motor, incluida la capacidad de sobrecarga, en lugar de solo el par nominal. Esto garantiza una capacidad suficiente durante la aceleración, las cargas de impacto o los cambios bruscos de carga.

Eficiencia de transmisión

La mayoría de los reductores planetarios de precisión operan con eficiencias entre 90% y 97%.

• Una etapa: normalmente mayor eficiencia

• Multietapa: eficiencia ligeramente menor

Para cálculos conservadores, se utiliza comúnmente 90%.

Factor de servicio

El factor de servicio depende de las condiciones de funcionamiento.

Funcionamiento suave

Ejemplos: sistemas transportadores, transporte continuo

Factor recomendado:

1.2–1.5

Cargas de choque moderadas

Ejemplos: maquinaria de embalaje, equipos de corte

Factor recomendado:

1.5–2.0

Choques intensos o funcionamiento frecuente de arranque-parada

Ejemplos: prensas de estampado, trituradoras, equipos de automatización de alta resistencia

Factor recomendado:

2.5 o superior

Ejemplo

• Par máximo del motor: 5 Nm

• Relación de reducción: 50

• Eficiencia: 93%

• Factor de servicio: 1.8

Par de salida requerido

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

El reductor planetario de precisión seleccionado debe tener un par nominal de salida superior a 418.5 Nm, con margen de seguridad adicional para una fiabilidad a largo plazo.

3. Coincidencia de inercia: lograr un rendimiento servo estable

La coincidencia de inercia es esencial para la precisión del control servo, la exactitud de posicionamiento y la respuesta dinámica. Es especialmente importante al seleccionar un reductor para automatización robótica con caja de engranajes planetariapara sistemas de automatización de alta velocidad y aplicaciones robotizadas planetarias.

Fórmula:

Inercia de carga reflejada = Inercia real de la carga ÷ (Relación de reducción)²

La relación de inercia se calcula como:

Relación de inercia = Inercia de carga reflejada ÷ Inercia del rotor del motor

Recomendaciones generales:

• Aplicaciones servo estándar:

  ≤ 5:1

• Posicionamiento de alta velocidad y alta precisión:

  ≤ 3:1

Ejemplo

• Inercia de la carga: 0.5 kg·m²

• Relación de reducción: 10

Inercia de carga reflejada

= 0.5 ÷ 10²

= 0.005 kg·m²

Si la inercia del rotor del motor es 0.001 kg·m², entonces:

Relación de inercia

= 0.005 ÷ 0.001

= 5

Esto entra dentro del rango generalmente aceptable.

Si la relación de inercia supera el límite recomendado, los ingenieros deben:

• aumentar la relación de reducción, o

• seleccionar un motor con mayor inercia del rotor.

Una correcta coincidencia de inercia mejora significativamente la estabilidad servo, el rendimiento de aceleración y la precisión de posicionamiento en sistemas reductores para automatización robótica.

Procedimiento recomendado para la selección de reductores planetarios

Para un diseño de ingeniería eficiente, se recomienda la siguiente secuencia:

Paso 1: Determinar la relación de reducción

Calcule la relación de reducción requerida a partir de la velocidad del motor y la velocidad de salida deseada para reducir el número de modelos de reductor planetario de precisión adecuados.

Paso 2: Verificar el par de salida

Calcule el par de salida requerido utilizando el par pico del motor, la relación de reducción, la eficiencia y el factor de servicio. Elimine los modelos que no puedan proporcionar suficiente capacidad de par.

Paso 3: Comprobar la coincidencia de inercia

Refleje la inercia de la carga hacia el eje del motor utilizando el cuadrado de la relación de reducción y verifique que la relación de inercia cumpla con las recomendaciones de diseño servo.

Si la coincidencia de inercia no es satisfactoria, ajuste la relación de reducción y repita la verificación del par.

Seguir estos tres cálculos ayuda a garantizar que los reductores planetarios de precisión seleccionados ofrezcan un rendimiento, fiabilidad y vida útil óptimos.
