Actuador rotativo armónico frente a actuador rotativo de accionamiento directo frente a mesa rotativa hueca: ¿qué solución de movimiento rotativo es adecuada para la automatización?

El movimiento rotatorio está presente en todas partes en la automatización moderna.

Desde la inspección de semiconductores y la manipulación de obleas hasta el ensamblaje 3C, las pruebas de componentes electrónicos, la dispensación, el procesamiento láser y el posicionamiento de precisión, las máquinas a menudo necesitan girar un accesorio, una pieza de trabajo, una herramienta o una estación de proceso con alta repetibilidad.

A primera vista, pueden parecer que tres soluciones cumplen la misma función: el actuador rotativo armónico , el actuador rotativo de accionamiento directo y la mesa giratoria hueca .

Los tres sistemas permiten un movimiento rotatorio controlado. Los tres se pueden integrar en equipos automatizados. Y los tres se pueden diseñar para ofrecer una alta precisión de posicionamiento, configuraciones mecánicas compactas y rotación continua o indexada.

Sin embargo, no son intercambiables.

La diferencia fundamental radica en cómo cada solución gestiona el par motor, la velocidad, la transmisión, el soporte de carga, la precisión de posicionamiento, la integración mecánica y el espacio de instalación.

Un actuador rotativo armónico utiliza un mecanismo de reducción de precisión para convertir la velocidad del motor en un par motor elevado y un movimiento rotativo controlado. Un actuador rotativo de accionamiento directo elimina la etapa de reducción convencional y acciona la carga directamente con un motor de par. Una mesa giratoria hueca se centra en proporcionar una plataforma de posicionamiento rotativo integrada con una gran abertura central, soporte de cojinetes y superficie de montaje.

Para los ingenieros que diseñan sistemas de automatización 3C, equipos para semiconductores, máquinas de inspección, sistemas de ensamblaje y plataformas giratorias de precisión, elegir la arquitectura adecuada puede tener un gran impacto en el tamaño de la máquina, el tiempo de ciclo, el rendimiento de posicionamiento, el enrutamiento de cables y el coste total del sistema.

Esta guía explica las diferencias entre estas tres soluciones de movimiento rotatorio y cómo seleccionar la más adecuada para su aplicación.

Las tres soluciones de movimiento rotatorio de un vistazo

Antes de comparar sus mecanismos internos, es útil comprender qué propósito tiene cada producto.

Lo más importante es que las tres soluciones optimizan diferentes partes del sistema de movimiento.

Actuador rotativo armónico → densidad de par y precisión

Actuador rotativo de accionamiento directo → respuesta dinámica y simplicidad de transmisión

Mesa giratoria hueca → posicionamiento giratorio integrado y accesibilidad mecánica

Esta distinción cobra especial importancia en la automatización de semiconductores y componentes 3C.

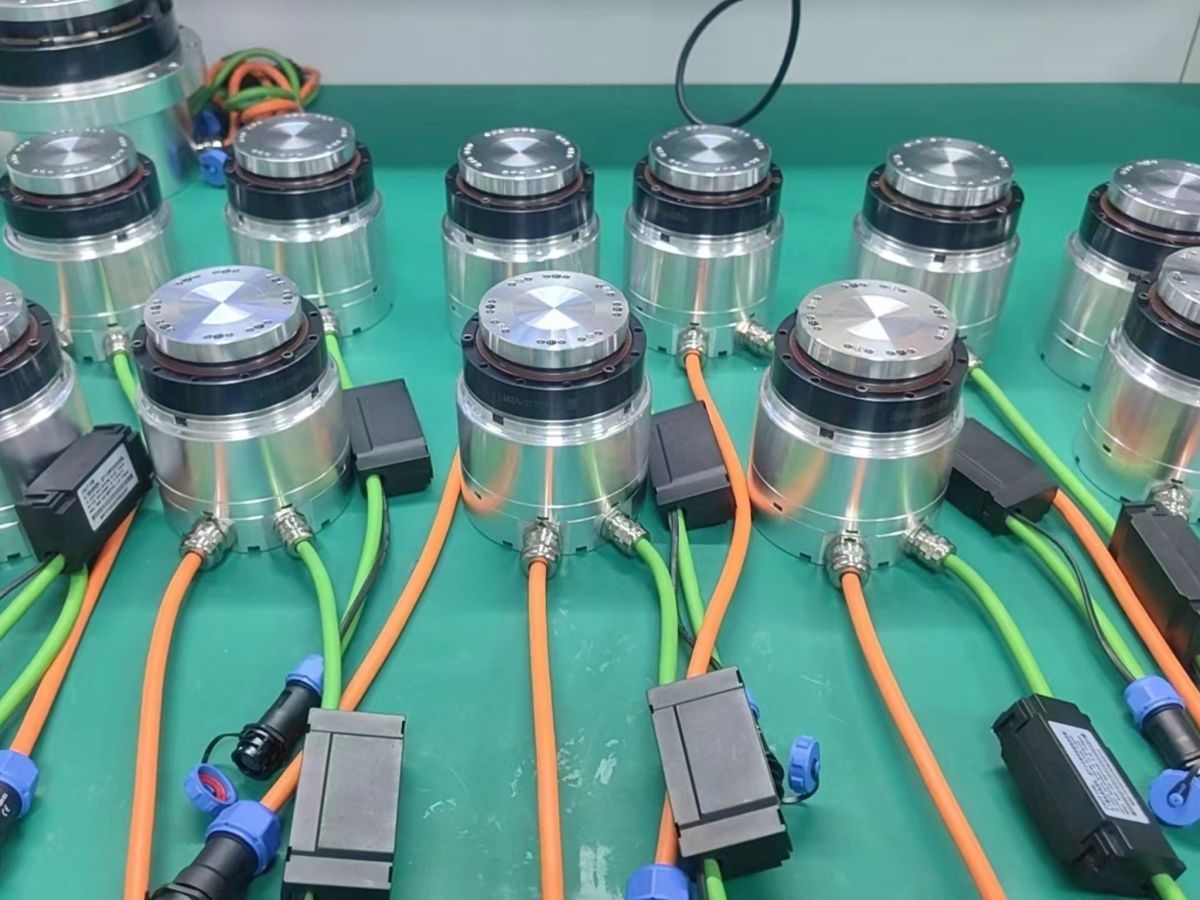

¿Qué es un actuador rotativo armónico?

Un actuador rotativo armónico es una unidad de movimiento rotativo integrada que combina un motor con un mecanismo de reducción de ondas armónicas o de tensión de precisión.

La arquitectura básica se puede simplificar de la siguiente manera:

Servomotor → Mecanismo de reducción de armónicos → Rodamiento/brida de salida → Carga

El mecanismo de reducción permite que un motor de velocidad relativamente alta produzca un par motor de salida sustancialmente mayor a una velocidad de salida menor.

La transmisión armónica utiliza componentes como un generador de ondas, un flexspline y un spline circular para lograr altas relaciones de reducción en un paquete compacto.

Esta arquitectura es particularmente útil cuando la máquina requiere:

• Par motor elevado

• Alta tasa de reducción

• Dimensiones compactas

• Baja reacción

• Alta repetibilidad de posicionamiento

• Alta rigidez torsional

• Motor y codificador integrados

Los actuadores rotativos armónicos modernos también pueden incorporar ejes huecos, codificadores, frenos y cojinetes de salida en un único conjunto compacto. Harmonic Drive, por ejemplo, ofrece actuadores rotativos de eje hueco que combinan engranajes de precisión con servomotores sin escobillas y retroalimentación de codificador, con el centro hueco que permite el paso de cables, tubos u otros componentes a través del eje de rotación.

¿Por qué utilizar un actuador rotativo armónico?

La principal ventaja es la densidad de par.

En lugar de utilizar un motor de accionamiento directo de gran tamaño para generar un par motor elevado a baja velocidad, el mecanismo de reducción armónica permite al diseñador utilizar un motor más pequeño de alta velocidad y multiplicar mecánicamente su par motor.

Esto puede reducir significativamente el diámetro total del actuador en aplicaciones donde el espacio de instalación es limitado.

Por ejemplo, un eje de posicionamiento rotatorio en un sistema compacto de inspección de semiconductores puede requerir un par de sujeción elevado, pero una velocidad de salida relativamente baja.

En tal situación, un actuador rotativo armónico puede ser una arquitectura altamente eficiente.

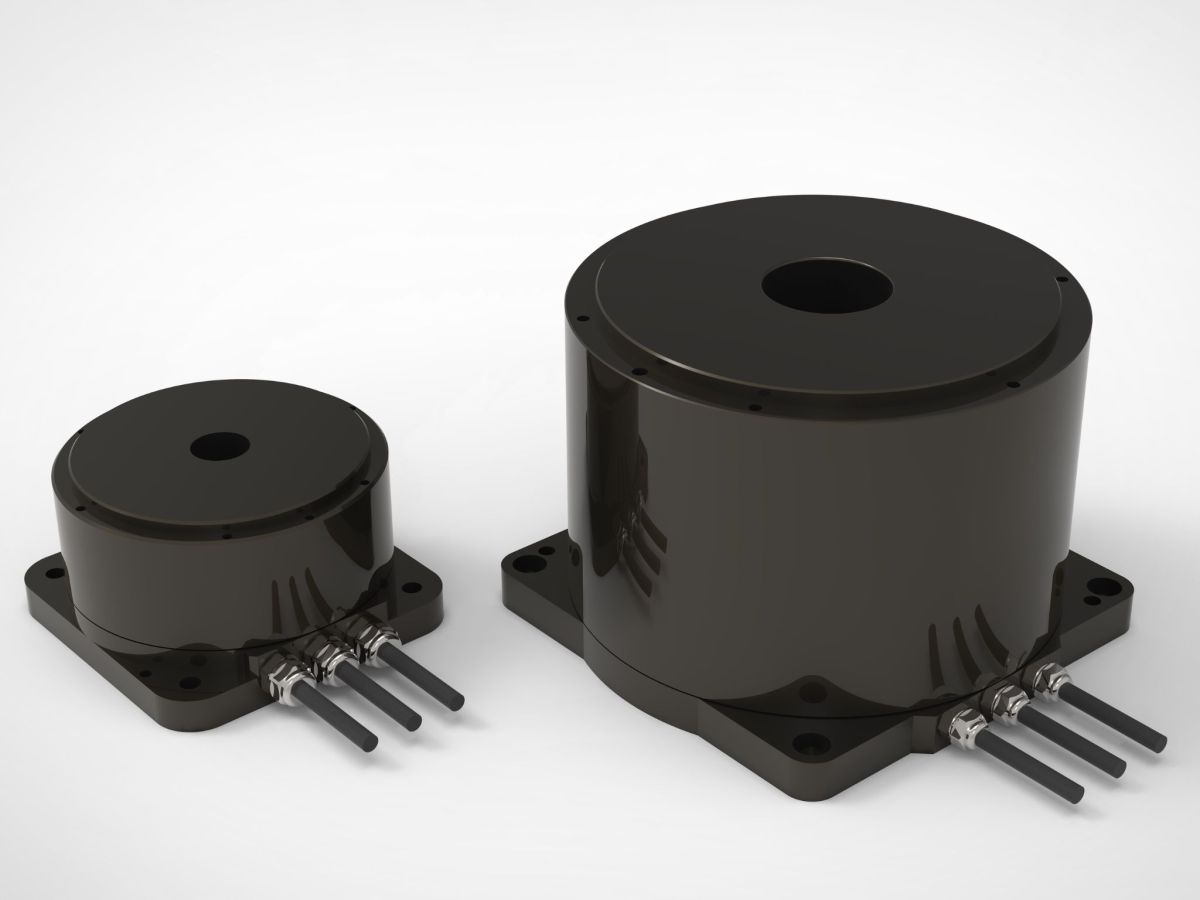

¿Qué es un actuador rotativo de accionamiento directo?

Un actuador rotativo de accionamiento directo adopta un enfoque fundamentalmente diferente.

En lugar de colocar una caja reductora entre el motor y la carga, el actuador utiliza un motor rotativo de alto par para accionar la carga directamente.

La arquitectura básica es:

Servoaccionamiento → Motor de par → Carga

No existe una caja de engranajes convencional entre el rotor del motor y la carga giratoria.

Esto significa que el sistema elimina la holgura de la caja de cambios y reduce el número de componentes mecánicos de la transmisión.

Por lo tanto, un actuador rotativo de accionamiento directo resulta especialmente atractivo cuando la aplicación requiere:

• Aceleración y desaceleración rápidas

• Alta velocidad de rotación

• Tiempo de asentamiento corto

• Alta repetibilidad

• Rotación suave

• Indexación frecuente

• Bajo error de transmisión mecánica

• Respuesta dinámica elevada

El sistema de accionamiento directo resulta especialmente interesante para el movimiento rotatorio de alta velocidad.

En lugar de aumentar la velocidad del motor y utilizar una relación de reducción, el propio motor está diseñado con un gran diámetro generador de par y características electromagnéticas adecuadas para generar el par de salida requerido a la velocidad requerida.

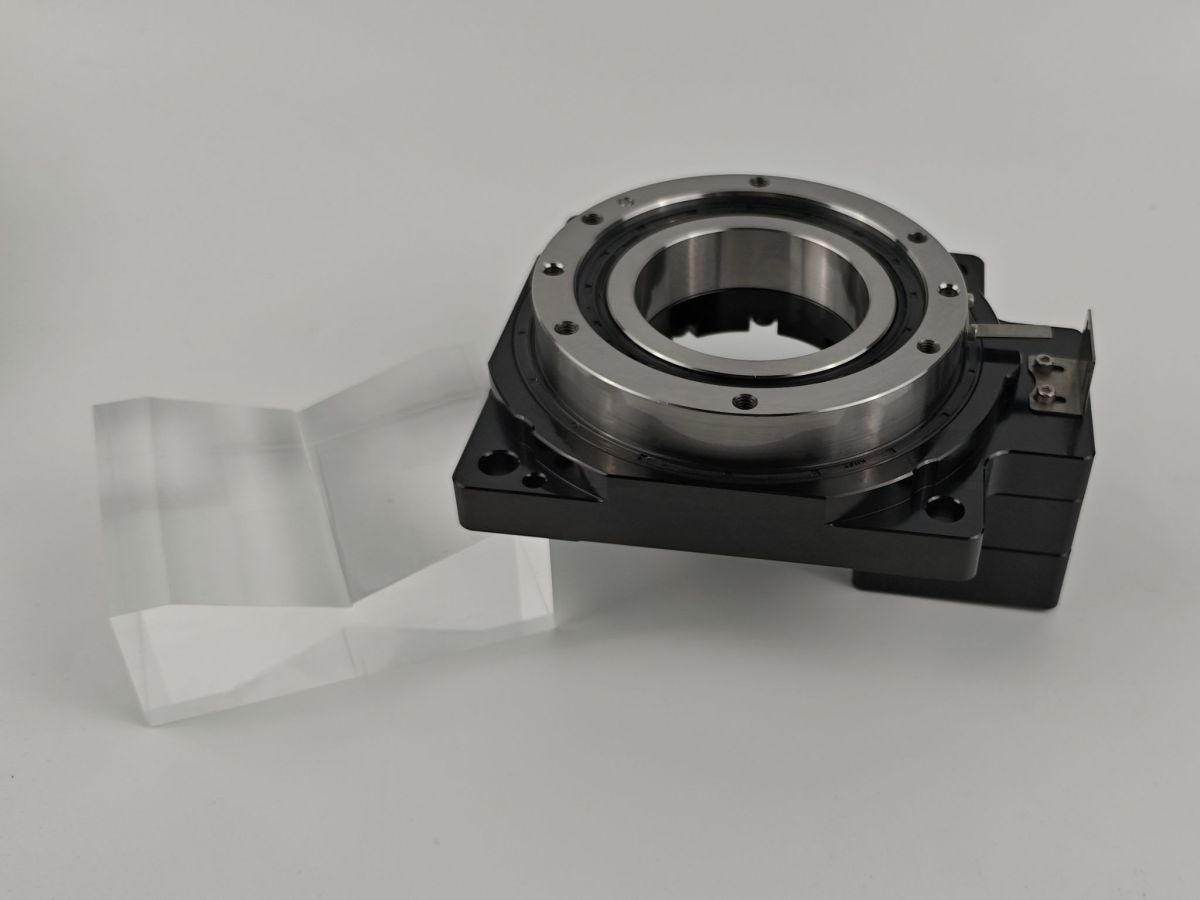

¿Qué es una mesa giratoria hueca?

Una mesa giratoria hueca es una plataforma de posicionamiento giratoria integrada, diseñada en torno a una mesa giratoria, una estructura de cojinetes y un orificio central pasante.

Su arquitectura típica es:

• Motor/accionamiento → Transmisión → Mesa giratoria → Sujeción o pieza de trabajo

• La transmisión exacta puede variar.

• Dependiendo de la arquitectura del producto, una mesa giratoria hueca puede utilizar:

• Engranaje armónico

• Engranajes planetarios

• Otros mecanismos de reducción de precisión

• Servomotor

• Motor paso a paso

• Sistema de rodamientos integrado

Por lo tanto, la mesa giratoria hueca no es necesariamente un principio de transmisión completamente separado de la tecnología de accionamiento armónico o directo.

Esta es una distinción importante.

El término «hueco» describe la arquitectura física de la unidad rotativa, en particular el orificio central pasante. No define por sí solo si el movimiento rotatorio se genera mediante engranajes armónicos, engranajes planetarios o transmisión directa.

El orificio hueco puede ser extremadamente valioso en la automatización porque proporciona un camino para:

• Cables

• Tubería neumática

• Líneas de vacío

• fibra óptica

• Sensores

• rayos láser

• ejes mecánicos

• Estampación

Los actuadores rotativos de eje hueco se utilizan de forma similar en equipos para semiconductores, ya que los cables y las tuberías pueden pasar a través del eje de rotación.

La diferencia más importante: cómo se genera el par motor.

La principal diferencia entre estas tres soluciones radica en su arquitectura de par motor.

Actuador rotativo armónico

El motor genera par a una velocidad relativamente alta.

La transmisión armónica entonces:

Reduce la velocidad → Aumenta el par motor

Esto permite que un motor compacto accione un mecanismo rotatorio de alta carga.

Actuador rotativo de accionamiento directo

El propio motor genera el par de salida necesario.

No dispone de una caja reductora convencional.

El sistema se convierte en:

Par motor → Movimiento de carga directa

Esto proporciona una trayectoria de transmisión mecánica muy corta.

Mesa giratoria hueca

La mesa giratoria hueca es principalmente una plataforma mecánica integrada.

Su arquitectura de par interno depende del producto específico.

Por lo tanto, puede utilizar un mecanismo de reducción al tiempo que proporciona un gran núcleo hueco y un cojinete de salida integrado.

Por eso, los ingenieros no deberían clasificar automáticamente todas las mesas giratorias huecas como actuadores armónicos o sistemas de accionamiento directo.

Actuador rotativo armónico frente a actuador rotativo de accionamiento directo

La comparación más importante se establece entre las dos arquitecturas de actuadores.

Actuador rotativo armónico

Un actuador rotativo armónico suele ser más robusto cuando la aplicación prioriza:

Alto par motor + tamaño compacto + alta relación de reducción + precisión

El mecanismo de reducción proporciona un efecto de multiplicación del par mecánico.

Esto lo hace adecuado para:

• articulaciones de robot

• Ejes de posicionamiento rotatorio

• Manipulación de semiconductores

• Equipos de inspección

• Sistemas de manipulación de obleas

• Módulos de automatización compactos

• Equipos de ensamblaje de precisión

Actuador rotativo de accionamiento directo

Un actuador rotativo de accionamiento directo resulta atractivo cuando la prioridad cambia hacia:

Alta velocidad + alta aceleración + corto tiempo de estabilización + movimiento suave

La ausencia de caja de cambios reduce los elementos de transmisión mecánica.

Esto puede ser especialmente valioso para:

• Indexación de alta velocidad

• Inspección rotativa

• Clasificación de semiconductores

• Sistemas de torreta de alta velocidad

• Manipulación de componentes electrónicos

• Mecanismos de recogida y colocación

• Etapas rotatorias de precisión

Por lo tanto, la elección depende del perfil de movimiento de la máquina.

Actuador rotatorio armónico frente a mesa giratoria hueca

Estas dos soluciones a veces pueden parecer similares porque ambas pueden proporcionar:

Alta precisión + instalación compacta + estructura hueca + posicionamiento rotatorio

Pero su enfoque de diseño es diferente.

Un actuador rotativo armónico pone énfasis en el sistema de accionamiento y generación de par.

Una mesa giratoria hueca pone énfasis en la plataforma giratoria y la integración mecánica.

Por ejemplo, si un ingeniero pregunta:

“Necesito un actuador rotativo compacto accionado por servomotor con un alto par de salida.”

Un actuador rotativo armónico podría ser el punto de partida más natural.

Si el ingeniero pregunta:

“Necesito una plataforma giratoria con un orificio pasante grande y una mesa rígida para montar un accesorio.”

Una mesa giratoria hueca podría ser más apropiada.

Esta distinción resulta especialmente útil al diseñar estaciones de inspección, plataformas indexadas y máquinas de ensamblaje.

Actuador rotativo de accionamiento directo frente a mesa giratoria hueca

También se puede diseñar un actuador rotativo de accionamiento directo con un centro hueco.

Por lo tanto, los términos no son necesariamente mutuamente excluyentes.

Un sistema rotatorio podría, en teoría, combinar:

Accionamiento directo + Eje hueco + Mesa giratoria integrada

En esta arquitectura, el motor acciona directamente la mesa giratoria, mientras que el centro hueco permite el paso de cables, tubos o componentes ópticos a través del eje.

La diferencia clave es, por lo tanto:

Direct Drive describe la arquitectura de la unidad.

El término "hueco" describe la estructura mecánica.

Esta distinción resulta útil a la hora de evaluar las especificaciones de los proveedores.

Un producto descrito como una “mesa giratoria hueca” puede contener un mecanismo de reducción.

Un producto descrito como un "actuador rotativo de accionamiento directo" también puede tener un orificio hueco.

Por lo tanto, el ingeniero debería examinar la arquitectura interna real en lugar de seleccionar un producto basándose únicamente en la terminología.

¿Qué solución ofrece la mayor precisión?

No existe un ganador universal.

La precisión del posicionamiento depende de todo el sistema de movimiento:

Motor + Transmisión + Codificador + Rodamiento + Estructura + Controlador + Calibración

Un actuador rotativo armónico puede lograr una alta precisión de posicionamiento gracias a que su engranaje armónico de precisión proporciona una transmisión con poca holgura y una alta relación de reducción.

Un actuador rotativo de accionamiento directo puede lograr una alta precisión de posicionamiento porque la carga está conectada directamente al motor y no existe el error de transmisión de la caja de engranajes convencional.

Una mesa giratoria hueca también puede proporcionar alta precisión cuando su transmisión interna, estructura de rodamientos y sistema de codificación están diseñados adecuadamente.

Por lo tanto, comparar únicamente la "accionamiento armónico frente al accionamiento directo" basándose en la resolución nominal del codificador no es suficiente.

Los ingenieros deben evaluar:

• Precisión de posicionamiento absoluto

• Repetibilidad

• Reacción

• Error de transmisión

• desviación del cojinete

• Precisión del codificador

• Deriva térmica

• Rigidez estructural

• Ajuste de servos

¿Cuál es más rápido?

Para movimientos rotativos de alta velocidad, los actuadores rotativos de accionamiento directo generalmente presentan una gran ventaja, ya que no existe una caja reductora que limite la velocidad de salida.

Un actuador armónico está optimizado en torno a la reducción.

Por lo tanto, la velocidad de salida suele ser mucho menor que la velocidad del motor.

Esto hace que los actuadores armónicos sean excelentes para movimientos rotatorios de alto par y baja velocidad, pero menos adecuados para rotaciones continuas de velocidad extremadamente alta.

Un actuador rotativo de accionamiento directo puede funcionar a velocidades de rotación sustancialmente más altas cuando el motor, el rodamiento y el diseño térmico lo permiten.

Por eso, la tecnología de transmisión directa se suele considerar para:

• Indexación de torreta de alta velocidad

• Inspección rotativa

• Manipulación de semiconductores

• Equipos de prueba de alta velocidad

Sin embargo, la velocidad siempre debe evaluarse junto con el par motor y la inercia.

Un motor capaz de alcanzar altas revoluciones por minuto puede resultar inadecuado si la inercia de la carga es demasiado alta o si el par de aceleración requerido supera la capacidad máxima del motor.

¿Cuál tiene mejor densidad de par?

Para aplicaciones compactas de alto par, un actuador rotativo armónico puede ofrecer una excelente densidad de par, ya que el mecanismo de reducción multiplica el par del motor.

Un actuador rotativo de accionamiento directo debe generar el par de salida directamente.

Por lo general, esto requiere un diámetro de motor mayor o una mayor cantidad de material magnético activo para obtener el mismo par de salida a baja velocidad.

Por lo tanto:

Alto par motor en dimensiones compactas → Actuador rotativo armónico

Control de carga directo y de alta velocidad → Actuador rotativo de accionamiento directo

Esta es una de las disyuntivas más importantes en ingeniería.

¿Qué solución rotativa es mejor para equipos de semiconductores?

Los equipos para la fabricación de semiconductores tienen requisitos de movimiento inusualmente exigentes.

Las máquinas pueden necesitar:

• Alta precisión de posicionamiento

• Tiempos de ciclo cortos

• Alta repetibilidad

• Instalación compacta

• Enrutamiento de cables limpio

• Baja vibración

• Rendimiento térmico estable

• Alta fiabilidad

Se pueden utilizar las tres arquitecturas, pero las diferentes funciones de la máquina favorecen diferentes soluciones.

Manipulación de obleas

Un actuador rotativo armónico puede resultar atractivo cuando el robot o el mecanismo de manipulación requiere dimensiones compactas y un alto par de salida.

Su versión hueca también puede simplificar el tendido de cables y sistemas neumáticos.

Los actuadores de eje hueco se utilizan específicamente en aplicaciones de semiconductores donde el cableado y los tubos deben pasar a través del eje giratorio.

Inspección de alta velocidad

Un actuador rotativo de accionamiento directo resulta atractivo cuando la aceleración rápida, la rotación suave y el corto tiempo de estabilización son más importantes que la multiplicación del par mecánico.

Indexación y posicionamiento de fijaciones

Una mesa giratoria hueca suele ser una opción práctica cuando la máquina necesita:

• Una plataforma giratoria rígida

• Montaje directo de la luminaria

• Gran inauguración del centro

• Instalación compacta

• Indexación repetible

Esta arquitectura puede simplificar el diseño mecánico de las estaciones de inspección y montaje.

¿Qué solución es mejor para la automatización 3C?

La fabricación de productos 3C incluye productos como:

• teléfonos inteligentes

• tabletas

• portátiles

• Dispositivos electrónicos portátiles

• Módulos de cámara

• Conectores

• Componentes electrónicos

Estas máquinas suelen requerir un movimiento rotatorio compacto, rápido y altamente repetible.

Conjunto de módulo de cámara

Un actuador rotativo de accionamiento directo puede proporcionar una rotación suave y programable para la alineación y la inspección.

Conjunto de conector

Una mesa giratoria hueca puede proporcionar una plataforma de indexación compacta para fijaciones y múltiples estaciones de montaje.

Orientación de componentes de precisión

Un actuador rotativo armónico puede proporcionar un par motor elevado y un posicionamiento angular preciso cuando la carga rotativa es relativamente pesada o el espacio de instalación disponible es limitado.

Juego y error de transmisión

El juego libre es uno de los parámetros más importantes en el movimiento rotatorio de precisión.

Una caja de cambios convencional puede generar holgura entre la entrada y la salida.

Dependiendo del mecanismo y del producto, se puede diseñar un actuador rotativo armónico de precisión con especificaciones de juego extremadamente bajo o juego cero.

Un actuador rotativo de accionamiento directo no contiene una caja de engranajes reductora convencional, por lo que la holgura de la caja de engranajes no forma parte de la cadena de transmisión.

Sin embargo, esto no significa que el sistema completo no tenga ningún error mecánico.

La holgura de los cojinetes, la deformación estructural, la instalación del codificador y la deflexión inducida por la carga aún pueden afectar al posicionamiento.

En una mesa giratoria hueca, el juego mecánico depende principalmente de su arquitectura de transmisión interna.

Por lo tanto, al comparar productos, los ingenieros deberían preguntarse:

¿Cuál es el juego o error de transmisión real en el lado de salida?

en lugar de asumir que "hueco" significa automáticamente poca holgura.

Capacidad de carga y diseño de soportes

El cojinete de salida a menudo se pasa por alto al seleccionar un actuador rotativo.

Una unidad de movimiento rotatorio no solo debe generar par motor.

También debe ser compatible con:

• Carga radial

• Carga axial

• Carga de momento

• Inercia del accesorio giratorio

• Fuerzas mecánicas externas

Los rodamientos de rodillos cruzados integrados se utilizan habitualmente en actuadores rotativos de precisión porque pueden soportar cargas directamente en la salida.

Por ejemplo, el FHA Mini de Harmonic Drive combina un componente de engranaje armónico, un servomotor, un codificador y un gran rodamiento de salida de rodillos transversales, de modo que las cargas se pueden montar directamente en el actuador.

Este tipo de integración puede simplificar significativamente el diseño de la máquina.

En el caso de una mesa giratoria hueca, la capacidad de carga es aún más importante, ya que la propia mesa suele soportar el accesorio y la pieza de trabajo.

¿Por qué es importante el tamaño del orificio hueco en la automatización?

El centro hueco es más que una simple comodidad.

En los equipos de automatización compactos, el centro de rotación suele ser la zona más difícil para el tendido de cables y líneas neumáticas.

Un orificio hueco suficientemente grande puede permitir:

• Cable de alimentación

• Cable del codificador

• Cable Ethernet / EtherCAT

• Tubo vacío

• Tubo neumático

• Cable de fibra óptica

• Rayo láser

pasar por el centro de rotación.

Esto puede reducir la flexión de los cables y la formación de bucles externos.

Los diseños de actuadores de eje hueco se promueven especialmente para aplicaciones que involucran cables, tuberías y trayectorias ópticas a través del eje de rotación.

En el caso de los equipos para semiconductores, esto puede resultar especialmente valioso, ya que la disposición de la máquina suele ser extremadamente compacta.

Rotación continua frente a movimiento de indexación

Otro factor importante en la selección es el patrón de movimiento.

Rotación continua

Si la carga necesita girar continuamente a una velocidad relativamente alta, un actuador rotativo de accionamiento directo suele ser una excelente opción.

Las aplicaciones típicas incluyen:

• Inspección rotativa

• Exploración

• Sistemas ópticos

• Procesamiento de alta velocidad

• Mecanismos de indexación continua

Indexación repetida

Si la máquina se mueve repetidamente:

0° → 30° → 60° → 90° → Parar

Entonces la selección debería centrarse en:

• par máximo

• Aceleración

• Tiempo de asentamiento

• Repetibilidad

• inercia de carga

Un actuador rotativo de accionamiento directo puede proporcionar un excelente rendimiento dinámico.

Un actuador rotativo armónico puede proporcionar un par motor elevado y un posicionamiento estable.

Una mesa giratoria hueca puede proporcionar una plataforma de indexación altamente integrada.

La solución correcta depende del perfil de movimiento completo.

El perfil de movimiento es más importante que la velocidad nominal.

Un error común es seleccionar un actuador rotativo basándose únicamente en sus revoluciones por minuto máximas.

Para los equipos de automatización, la pregunta más útil es:

¿Con qué rapidez puede el actuador mover la carga real de una posición a otra y estabilizarse dentro de la precisión requerida?

Para un sistema de indexación:

Tiempo de ciclo = Aceleración + Movimiento + Desaceleración + Estancamiento

Un actuador rotativo con una velocidad nominal extremadamente alta aún puede producir un rendimiento deficiente de la máquina si requiere un tiempo de estabilización prolongado.

Por el contrario, un actuador armónico de menor velocidad puede ser ideal si el ángulo de indexación requerido es pequeño y la máquina prioriza un par motor elevado y unas dimensiones compactas.

Cómo elegir entre un actuador rotativo armónico, un actuador rotativo de accionamiento directo y una mesa giratoria hueca

El proceso de selección se puede simplificar en varias preguntas.

Pregunta 1: ¿Necesita un par motor elevado a baja velocidad de salida?

Si es así, comience con:

Actuador rotativo armónico

El mecanismo de reducción proporciona multiplicación de par manteniendo un tamaño compacto.

Pregunta 2: ¿Necesitas rotación a alta velocidad y aceleración rápida?

Si la respuesta es sí, considere lo siguiente:

Actuador rotativo de accionamiento directo

La transmisión directa elimina la etapa de reducción convencional y puede proporcionar una excelente respuesta dinámica.

Pregunta 3: ¿Necesita un centro hueco grande y un montaje directo de la luminaria?

Si la respuesta es sí, considere lo siguiente:

Mesa giratoria hueca

La estructura de mesa integrada simplifica la instalación y proporciona una plataforma rígida para la carga.

Pregunta 4: ¿Necesita cables o tuberías que atraviesen el eje de rotación?

Luego, prioriza:

Eje hueco / Arquitectura rotativa hueca

La estructura hueca se puede combinar con diferentes tecnologías de accionamiento.

Pregunta 5: ¿La huella de la máquina es extremadamente limitada?

Considerar:

Actuador rotativo armónico

o

Mesa giratoria hueca compacta

dependiendo del par motor y los requisitos de la plataforma.

Pregunta 6: ¿El tiempo de ciclo es la principal limitación?

Considerar:

Actuador rotativo de accionamiento directo

especialmente cuando la máquina requiere una aceleración y desaceleración rápidas, así como un tiempo de estabilización corto.

Una matriz de selección práctica

Esta tabla debe utilizarse como punto de partida, no como sustituto de un dimensionamiento detallado del motor.

¿Se pueden combinar estas tres tecnologías?

Sí.

Este es un punto importante para los ingenieros.

Los tres términos describen diferentes aspectos de los sistemas de movimiento rotatorio.

Por ejemplo, un módulo rotatorio puede ser:

Hueco + Armónico + Servo

o:

Hueco + Accionamiento directo + Servo

o:

Mesa giratoria hueca + Reducción planetaria + Servomotor

Por lo tanto, "Actuador rotativo armónico", "Actuador rotativo de accionamiento directo" y "Mesa giratoria hueca" no siempre deben tratarse como tres categorías de productos completamente aisladas.

En cambio, representan diferentes opciones de diseño:

• Tecnología de transmisión

• Tecnología de accionamiento

• Integración mecánica

Un diseñador de máquinas puede combinar estas tecnologías según la aplicación.

¿Por qué el control integrado del movimiento rotatorio está adquiriendo mayor importancia?

Los equipos de automatización modernos son cada vez más pequeños, al tiempo que exigen mayor rendimiento y precisión.

En lugar de ensamblar:

Motor + Caja de engranajes + Acoplamiento + Rodamiento + Codificador + Plato giratorio

Los fabricantes de maquinaria prefieren cada vez más las unidades de movimiento rotatorio integradas.

Un actuador integrado puede reducir el número de interfaces mecánicas y simplificar la instalación.

Un actuador rotativo armónico puede integrar:

Servomotor + Engranaje armónico + Codificador + Rodamiento + Freno

Un actuador rotativo de accionamiento directo puede integrar:

Motor de par + codificador + rodamiento + carcasa

Una mesa giratoria hueca puede integrar:

Mesa giratoria + Rodamiento + Transmisión + Interfaz de motor + Orificio hueco

Esta integración puede acortar el tiempo de desarrollo y reducir las posibles fuentes de errores mecánicos.

El futuro del control de movimiento rotatorio en la automatización de semiconductores y componentes 3C.

Es probable que la demanda de control de movimiento rotatorio continúe creciendo a medida que los equipos de semiconductores y 3C avancen hacia:

• Componentes más pequeños

• Mayor UPH

• Mayor precisión de posicionamiento

• Diseños de máquinas más compactos

• Mayor automatización

• Producción flexible

La próxima generación de sistemas rotativos combinará cada vez más:

• Codificadores absolutos de alta resolución

• servoaccionamientos

• Comunicación EtherCAT

• Control de movimiento avanzado

• Supresión de vibraciones

• Compensación térmica

• Calibración en línea

• Rodamientos integrados

• Enrutamiento de cables de eje hueco

• Estructuras de actuadores compactas

El objetivo no es simplemente hacer girar una carga.

El objetivo es lograr:

Movimiento rápido + Posicionamiento preciso + Funcionamiento estable + Integración compacta

Por ello, los actuadores rotativos armónicos, los actuadores rotativos de accionamiento directo y las mesas rotativas huecas seguirán desempeñando funciones diferentes pero complementarias en el control moderno del movimiento rotativo.

Preguntas frecuentes sobre actuadores rotativos armónicos, actuadores rotativos de accionamiento directo y mesas giratorias huecas.

¿Cuál es la diferencia entre un actuador rotativo armónico y un actuador rotativo de accionamiento directo?

Un actuador rotativo armónico utiliza un mecanismo de reducción de precisión para aumentar el par de salida y reducir la velocidad de salida. Un actuador rotativo de accionamiento directo utiliza un motor de par para accionar la carga directamente sin una caja reductora convencional.

¿Es un actuador rotativo de accionamiento directo más preciso que un actuador rotativo armónico?

No necesariamente.

Ambos sistemas pueden lograr una alta precisión de posicionamiento si están diseñados adecuadamente.

La transmisión directa elimina los errores de la caja de cambios, mientras que los actuadores armónicos proporcionan una alta reducción, una baja holgura y una transmisión compacta de alto par.

La precisión final depende del motor, el codificador, el rodamiento, la estructura mecánica, el controlador y la calibración.

¿Una mesa giratoria hueca es lo mismo que un actuador giratorio hueco?

No exactamente.

Una mesa giratoria hueca suele destacar la plataforma giratoria integrada y el orificio central pasante, mientras que un actuador giratorio hueco destaca la unidad completa de movimiento giratorio accionado.

En algunos productos, ambos términos pueden superponerse.

¿Puede un actuador rotativo armónico tener un eje hueco?

Sí.

Existen actuadores rotativos armónicos de eje hueco que permiten el paso de cables, tuberías y otros componentes a través del centro de rotación.

¿Puede un actuador rotativo de accionamiento directo tener un orificio hueco?

Sí.

Un actuador rotativo de accionamiento directo puede diseñarse con un eje hueco o una estructura de rotor hueco cuando la aplicación requiere el enrutamiento de cables a través del eje, líneas neumáticas o trayectorias ópticas.

¿Cuál es mejor para equipos de semiconductores?

Depende de los requisitos de movimiento.

Un actuador rotativo armónico resulta atractivo para ejes de precisión compactos y de alto par, así como para mecanismos de manipulación de obleas.

Un actuador rotativo de accionamiento directo resulta atractivo para movimientos rotativos de alta velocidad, indexación rápida y tiempos de estabilización cortos.

Una mesa giratoria hueca resulta atractiva para estaciones de inspección, montaje e indexación que requieren una plataforma giratoria rígida y una gran abertura central.

¿Cuál es mejor para la automatización 3C?

Para ejes rotativos compactos de alto par, un actuador rotativo armónico puede ser una excelente opción.

Para movimientos de rotación rápidos e indexación veloz, un actuador rotativo de accionamiento directo resulta muy atractivo.

Para plataformas de indexación e inspección basadas en fijaciones, una mesa giratoria hueca puede simplificar la estructura de la máquina.

¿Cómo debo elegir una solución de control de movimiento rotatorio?

Comencemos con los requisitos de movimiento reales:

Carga → Inercia → Velocidad → Aceleración → Par → Ángulo de indexación → Precisión → Repetibilidad → Orificio hueco → Ciclo de trabajo → Espacio de instalación

A continuación, seleccione la arquitectura rotativa adecuada.

Conclusión: Elija la arquitectura rotativa, no solo el nombre del producto.

Los actuadores rotativos armónicos, los actuadores rotativos de accionamiento directo y las mesas giratorias huecas pueden proporcionar un movimiento rotatorio preciso, pero resuelven diferentes problemas de ingeniería.

Elija un actuador rotativo armónico cuando las dimensiones compactas, el alto par de salida, la alta relación de reducción y la precisión sean los requisitos principales.

Elija un actuador rotativo de accionamiento directo cuando la alta velocidad, la aceleración rápida, el movimiento suave y el corto tiempo de estabilización sean factores más importantes.

Elija una mesa giratoria hueca cuando la máquina necesite una plataforma de posicionamiento giratoria integrada, un soporte de carga rígido, un sistema de fijación y un gran orificio central pasante.

Para la automatización avanzada de componentes 3C, equipos de semiconductores y control de movimiento rotatorio de precisión, la mejor solución no es necesariamente la que tiene el mayor par, la mayor velocidad o la mayor resolución del codificador.

La solución adecuada es aquella que se ajusta al perfil de movimiento completo y a la arquitectura mecánica.

La reducción armónica optimiza el par motor.

La transmisión directa optimiza la respuesta dinámica.

La integración rotativa hueca optimiza la disposición de la máquina y la accesibilidad a la rotación.

Comprender estas diferencias permite a los fabricantes de maquinaria seleccionar una solución de movimiento rotatorio que ofrezca el equilibrio adecuado entre velocidad, precisión, par motor, rigidez, integración y coste.
