Densidad de par en módulos de articulación armónica: un parámetro clave para brazos robóticos ligeros y con limitaciones de espacio

Introducción

Al seleccionar una articulación robótica, los ingenieros suelen comenzar por el par nominal, el par máximo, la relación de reducción, la holgura o la precisión de posicionamiento. Estos parámetros son esenciales, pero no siempre explican si un actuador de articulación es realmente adecuado para un brazo robótico compacto o ligero.

Para muchos sistemas robóticos, el verdadero desafío de ingeniería consiste en generar un par motor de salida suficiente dentro de un espacio mecánico limitado y con la menor masa añadida posible.

Aquí es donde la densidad de torsión se convierte en un parámetro importante.

La densidad de par describe la cantidad de par de salida que puede generar un actuador de articulación en relación con su masa o volumen físico. Un módulo de articulación armónica con alta densidad de par puede proporcionar un par de salida considerable sin necesidad de un actuador proporcionalmente mayor.

Esta característica resulta especialmente valiosa en aplicaciones donde el robot tiene limitaciones estrictas en cuanto al tamaño de las articulaciones, el peso total, la longitud del brazo, la carga útil o el espacio de instalación.

Los robots humanoides y los robots colaborativos son ejemplos bien conocidos, pero no son las únicas aplicaciones donde la densidad de torque es importante. Los brazos robóticos médicos, los manipuladores de inspección, los mecanismos aeroespaciales, los robots submarinos, los manipuladores móviles, los robots trepadores y otros brazos robóticos especializados pueden exigir aún más a la relación torque-peso y torque-volumen de sus articulaciones.

Para estos sistemas, la pregunta no es simplemente:

“¿Cuánto par motor puede producir el actuador?”

Es:

“¿Cuánto par motor útil puede proporcionar el actuador dentro del presupuesto de tamaño y peso disponible?”

¿Qué es la densidad de torsión en una articulación robótica?

La densidad de par se utiliza generalmente para describir la relación entre el par de salida de un actuador y una de sus características físicas, más comúnmente la masa o el volumen.

Dos formas comunes de evaluarlo son:

Densidad de par basada en la masa

Densidad de par = Par de salida / Masa del actuador

Densidad de par basada en el volumen

Densidad de par = Par de salida / Volumen del actuador

La definición adecuada depende de la aplicación.

Para un robot móvil o un manipulador aeroespacial, el par motor por kilogramo puede ser especialmente importante porque la masa del actuador afecta directamente al sistema en su conjunto.

En el caso de una muñeca robótica, un mecanismo de inspección compacto o un brazo robótico médico, el par motor por unidad de volumen puede ser igualmente importante, ya que el espacio de instalación disponible puede ser muy limitado.

Por lo tanto, es importante distinguir la densidad de par del par nominal.

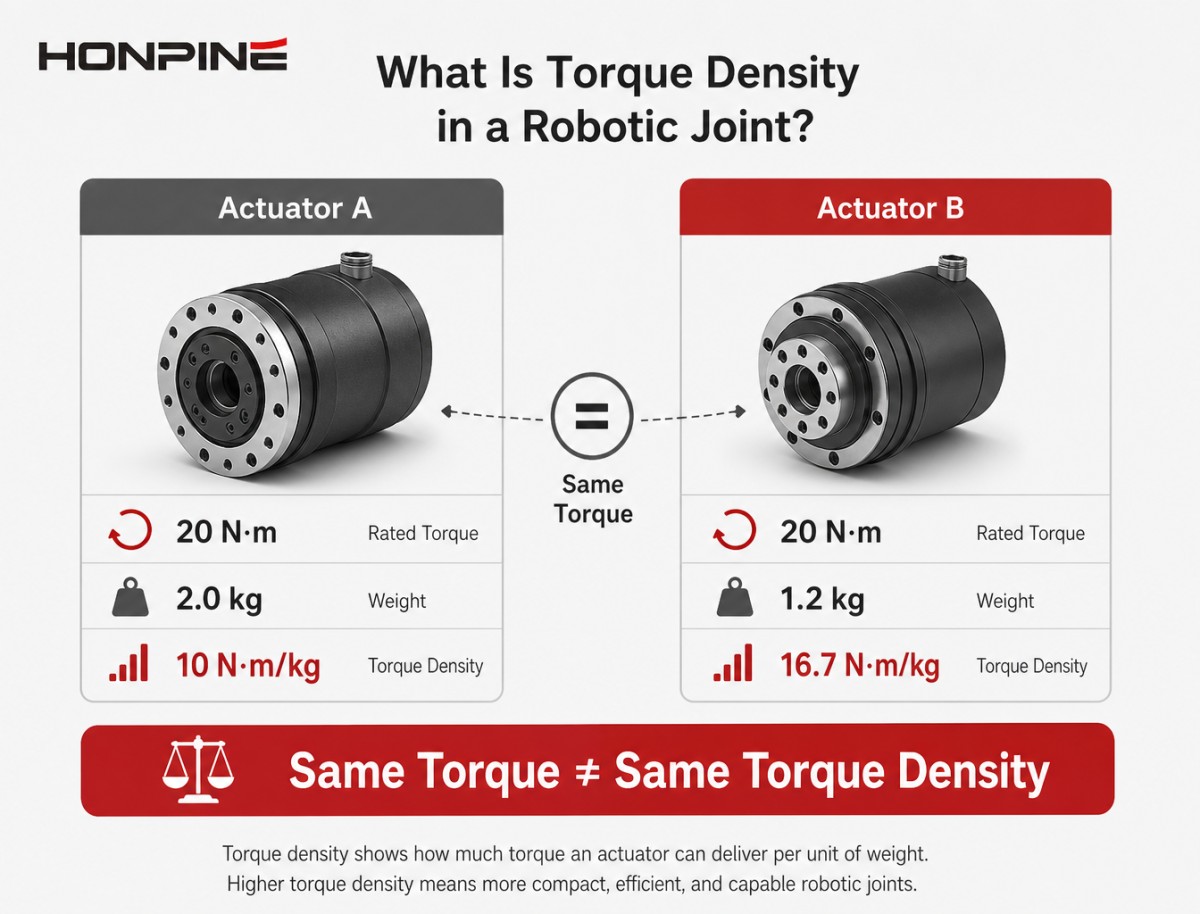

Dos módulos de unión pueden proporcionar el mismo par de salida de 20 N·m, pero si uno pesa considerablemente menos u ocupa un volumen mucho menor, las dos soluciones tienen un valor de ingeniería muy diferente.

¿Por qué la densidad de par es más importante que el par nominal en algunos brazos robóticos?

Una articulación robótica no funciona de forma independiente.

La masa y las dimensiones de una articulación influyen en los requisitos de las articulaciones que la soportan. Esto cobra mayor importancia a medida que el brazo robótico se alarga o se aligera.

Imagina un brazo robótico multieje que transporta una carga útil en su efector final. Las articulaciones proximales deben soportar no solo la carga útil, sino también los eslabones distales, los actuadores de las articulaciones distales, los cables, los sensores, los componentes estructurales y las cargas dinámicas generadas durante la aceleración y la desaceleración.

A medida que aumenta la masa del actuador, también puede aumentar el par necesario en las juntas anteriores.

Esto crea un efecto en cascada:

Mayor masa del actuador → mayor requerimiento de torque en la articulación proximal → actuadores más grandes → mayor masa del brazo → mayor aumento en el torque requerido

Un módulo de junta armónica de alta densidad de par puede ayudar a reducir este efecto.

El objetivo no es simplemente maximizar el par motor de cada articulación, sino lograr el rendimiento articular requerido controlando la masa y el tamaño del brazo robótico completo.

La relación entre la masa articular y el rendimiento del brazo robótico

La importancia de la densidad de torsión se hace particularmente evidente en los brazos robóticos articulados.

El par generado por una carga se puede aproximar mediante:

T = F × L

donde T es el par de torsión, F es la fuerza aplicada y L es el brazo de palanca.

A medida que aumenta la distancia entre la carga y la articulación, aumenta el par motor necesario.

Sin embargo, la carga útil es solo una parte de la ecuación. El brazo en sí tiene masa, y esa masa también produce un par gravitacional.

En el caso de un brazo robótico de largo alcance, incluso incrementos relativamente pequeños en la masa de los componentes distales pueden generar una necesidad sustancial de par motor adicional en las articulaciones proximales.

Por eso, el diseño de actuadores ligeros no es solo una cuestión de reducir el peso del robot. Puede influir en los requisitos de par de toda la cadena cinemática.

¿Por qué los módulos de juntas armónicas pueden soportar una alta densidad de par?

Un módulo de junta armónica normalmente combina múltiples funciones en un conjunto compacto, como el servomotor, el reductor armónico, el codificador, el freno, la electrónica de accionamiento, los cojinetes, la carcasa y los componentes de retroalimentación o comunicación.

En comparación con una arquitectura convencional compuesta por componentes separados, un módulo de junta armónica integrado puede reducir la duplicación de carcasas, acoplamientos, interfaces de montaje y componentes estructurales innecesarios.

La transmisión armónica en sí misma también resulta muy adecuada para aplicaciones que requieren altas relaciones de reducción en un formato compacto.

Un reductor armónico puede proporcionar altas relaciones de reducción, alta precisión de posicionamiento, baja holgura, dimensiones compactas y alta capacidad de par en relación con su tamaño.

Cuando estas características se combinan con un motor diseñado adecuadamente y una arquitectura de control integrada, el actuador armónico resultante puede proporcionar una solución compacta para articulaciones robóticas donde el espacio y la masa son importantes limitaciones de diseño.

Sin embargo, la densidad de par no debe evaluarse únicamente a partir del reductor.

Para una articulación completa, los ingenieros deben tener en cuenta la densidad de par de todo el conjunto del actuador, incluyendo el motor, el reductor, el codificador, la carcasa, los cojinetes, el freno, el controlador y otros componentes integrados.

Densidad de par frente a capacidad de par: por qué importa la diferencia

Un error común en la selección de actuadores es comparar únicamente el par nominal.

Consideremos dos módulos de articulación que proporcionan un par de salida de 20 N·m cada uno. Si un actuador pesa 2 kg y el otro 1,2 kg, ambos tienen el mismo par nominal, pero relaciones par-peso significativamente diferentes.

Para un robot industrial estacionario montado sobre una base rígida, esta diferencia no siempre resulta crítica.

Sin embargo, en el caso de un manipulador móvil ligero, reducir la masa de cada articulación puede tener un impacto mucho mayor a nivel de sistema.

Por lo tanto, la selección del actuador debe tener en cuenta:

Par requerido + masa del actuador + volumen del actuador + ciclo de trabajo + rendimiento dinámico + capacidad térmica

en lugar de solo el par nominal.

Aplicaciones donde la alta densidad de par se vuelve especialmente importante

Brazos robóticos ligeros

Los brazos robóticos ligeros están diseñados para reducir la masa estructural manteniendo al mismo tiempo una carga útil y una rigidez suficientes.

Debido a que los actuadores forman parte de la estructura móvil, la masa de la articulación afecta directamente a los requisitos dinámicos del brazo.

Un actuador armónico de alta densidad de par puede ayudar a los diseñadores a mantener una salida de la articulación suficiente al tiempo que controlan el peso del conjunto móvil.

Esto es especialmente relevante para brazos robóticos ligeros de 6 ejes y manipuladores industriales compactos.

Robots humanoides

Los robots humanoides imponen severas limitaciones en cuanto al tamaño y el peso de las articulaciones.

Las articulaciones del hombro, el codo, la muñeca, la cadera, la rodilla y el tobillo deben encajar dentro de una estructura corporal similar a la humana.

Aumentar el tamaño del actuador puede proporcionar más par motor, pero también puede aumentar el peso y la inercia de la extremidad.

Por lo tanto, una alta densidad de torsión se vuelve importante cuando los diseñadores intentan lograr dimensiones compactas en las articulaciones, extremidades ligeras, altas relaciones de carga útil a peso y un movimiento dinámico rápido.

Robots colaborativos

Los robots colaborativos suelen priorizar las estructuras mecánicas ligeras y las arquitecturas de articulaciones compactas.

Reducir la masa articular puede contribuir a disminuir la inercia y facilitar la consecución de un movimiento reactivo y un comportamiento flexible.

En el caso de los cobots con brazos largos, el efecto se vuelve más pronunciado porque la masa de las articulaciones distales contribuye a la carga que experimentan las articulaciones proximales.

Brazos robóticos médicos

Los sistemas robóticos médicos pueden operar en entornos muy restringidos.

Un brazo robótico quirúrgico o médico puede necesitar posicionar múltiples articulaciones alrededor de un paciente, manteniendo al mismo tiempo una estructura compacta y un movimiento preciso.

En algunos sistemas, reducir las dimensiones de las articulaciones es más importante que simplemente aumentar el par máximo.

Es posible que el actuador deba proporcionar un par suficiente dentro de un espacio de instalación muy reducido, manteniendo al mismo tiempo una alta precisión de posicionamiento, una baja holgura, un movimiento suave y bajas vibraciones.

Robots de inspección y manipuladores de inspección

Los robots de inspección con frecuencia necesitan acceder a espacios a los que los robots industriales convencionales no pueden llegar.

Algunos ejemplos son las tuberías industriales, las estructuras de las aeronaves, los motores, los recipientes a presión, las cámaras de equipos estrechas y los conjuntos mecánicos complejos.

En estas aplicaciones, un actuador de gran tamaño puede impedir físicamente que el robot alcance la zona objetivo.

El requisito de ingeniería se convierte en:

Máxima capacidad conjunta con el mínimo espacio disponible.

Aquí es donde la densidad de par basada en el volumen cobra especial relevancia.

Un actuador armónico compacto puede proporcionar la reducción y el par de salida necesarios, al tiempo que ayuda a mantener un tamaño reducido en la junta.

Brazos robóticos aeroespaciales

Las aplicaciones aeroespaciales hacen especial hincapié en la masa.

Cada kilogramo adicional que transporta una nave espacial puede afectar al coste del lanzamiento, al diseño estructural, al consumo de energía o a la capacidad de carga útil.

Al mismo tiempo, los manipuladores robóticos siguen necesitando suficiente par motor para las tareas de despliegue, posicionamiento, acoplamiento, inspección y mantenimiento.

Esto genera una fuerte necesidad de relaciones par-peso elevadas.

Por lo tanto, en el caso de los manipuladores aeroespaciales, la masa del actuador debe evaluarse junto con la capacidad de torsión, la fiabilidad, las características térmicas y la vida útil mecánica.

Manipuladores móviles

Un manipulador móvil combina una plataforma móvil con un brazo robótico.

Esto crea una relación única entre el peso del actuador y el rendimiento del vehículo.

Un brazo más pesado puede aumentar los requisitos de carga útil, desplazar el centro de gravedad, incrementar el consumo de energía y afectar la estabilidad dinámica durante el movimiento.

Un módulo de articulación de alta densidad de par puede ayudar a reducir la masa del brazo robótico manteniendo la capacidad de carga útil requerida.

Robots trepadores y montados en la pared

Los robots trepadores y los sistemas de inspección montados en la pared tienen una relación directa entre la masa del actuador y el rendimiento del robot.

Es posible que el robot necesite soportar su propio peso mientras genera suficiente torque en las articulaciones para mantener la postura y realizar la manipulación.

Reducir la masa innecesaria del actuador puede disminuir la carga que se ejerce sobre el mecanismo de ascenso.

En estas aplicaciones, una alta densidad de par puede contribuir a una arquitectura mecánica general más compacta y eficiente.

Brazos robóticos submarinos

Los manipuladores submarinos se enfrentan a limitaciones diferentes a las de los robots terrestres.

Es posible que deban operar dentro de los límites del espacio disponible en el vehículo mientras transportan herramientas o interactúan con objetos bajo el agua.

El actuador debe proporcionar un par de salida adecuado, manteniendo al mismo tiempo un diseño compacto y una protección medioambiental apropiada.

En los vehículos operados a distancia y en los sistemas submarinos autónomos, reducir el tamaño y el peso de los actuadores también puede simplificar la integración mecánica.

Sin embargo, en el caso de las articulaciones robóticas subacuáticas, la densidad de torsión siempre debe evaluarse junto con el sellado, la resistencia a la corrosión, la tolerancia a la presión, la gestión térmica y la fiabilidad a largo plazo.

Brazos robóticos para usos especiales y entornos peligrosos

Algunos brazos robóticos están diseñados para entornos donde las arquitecturas robóticas convencionales son difíciles de utilizar.

Entre ellos se incluyen robots de inspección nuclear, sistemas robóticos a prueba de explosiones, sistemas de inspección de alta temperatura, manipuladores para zonas peligrosas y robots de mantenimiento remoto.

La característica común es que la arquitectura mecánica puede tener un espacio de instalación muy limitado.

Por lo tanto, el actuador debe proporcionar un par motor suficiente sin convertirse en una parte dominante del espacio físico que ocupa el robot.

Para estas aplicaciones, un actuador armónico compacto puede considerarse parte de una arquitectura de junta altamente integrada.

¿Por qué la densidad de torsión se vuelve más importante a medida que el brazo se alarga?

La importancia de la densidad de torsión no es la misma en todas las articulaciones.

En un brazo articulado típico, las articulaciones distales y proximales tienen requisitos diferentes.

La articulación de la muñeca puede necesitar principalmente superar la carga asociada con el efector final y la carga útil.

Sin embargo, una junta de hombro o de base puede tener que soportar casi toda la estructura aguas abajo.

Esto significa que reducir la masa de los componentes distales puede tener un efecto multiplicador.

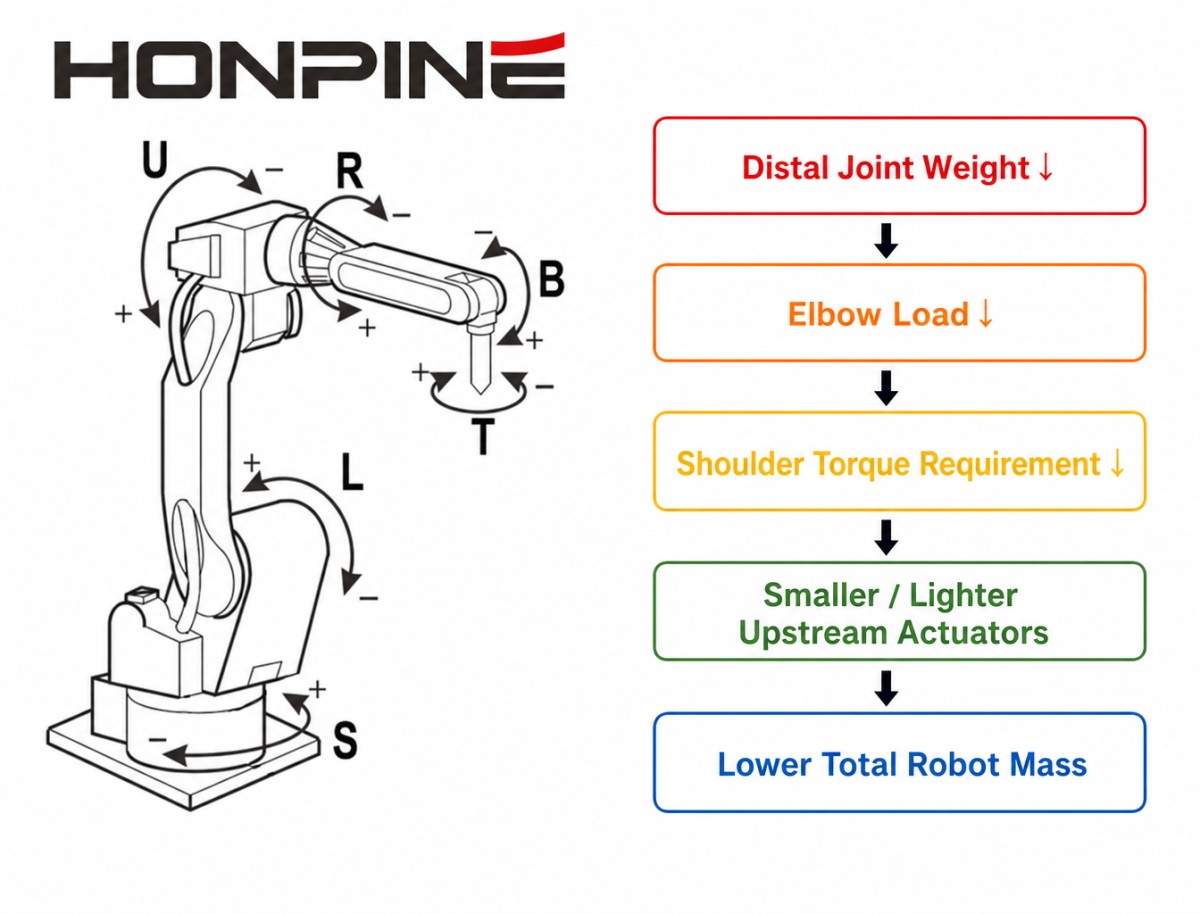

Menor masa del actuador de la muñeca → menor carga del codo → menor carga del hombro → actuadores aguas arriba potencialmente más pequeños → menor masa total del brazo

Esta es una de las razones más importantes por las que la densidad de torsión debe evaluarse a nivel de sistema, en lugar de solo a nivel de articulación individual.

El actuador con la mayor densidad de par no es automáticamente la mejor opción para todos los ejes.

Pero en una arquitectura robótica sensible al peso, mejorar la densidad de torsión en las articulaciones distales puede tener importantes beneficios posteriores.

La densidad de torsión también está relacionada con el embalaje mecánico.

La masa es solo una de las limitaciones.

En muchos brazos robóticos especializados, las dimensiones físicas de la articulación son igualmente importantes.

Una articulación robótica puede necesitar encajar dentro de un eslabón cilíndrico, alrededor de un canal de enrutamiento de cables, dentro de un elemento estructural hueco, dentro de una extremidad similar a la humana, dentro de un instrumento médico o dentro de un mecanismo de inspección estrecho.

Esto convierte al par motor por unidad de volumen en una métrica de ingeniería útil.

Un actuador armónico de alta densidad de par puede ayudar a los diseñadores a evitar simplemente aumentar el tamaño de toda la articulación para obtener un par mayor.

En cambio, el diseñador puede optimizar el espacio disponible en función de los requisitos mecánicos reales.

Esto resulta especialmente valioso cuando el robot debe mantener un diámetro exterior pequeño al tiempo que proporciona una salida articular suficiente.

¿Por qué los actuadores armónicos integrados pueden ser más valiosos que los componentes separados?

Una articulación robótica convencional puede utilizar un servomotor, un reductor armónico, un codificador, un freno, un controlador, cojinetes y una carcasa como componentes separados.

Un módulo de junta armónica integrado combina muchas de estas funciones en un único conjunto diseñado específicamente.

Esto puede simplificar la integración mecánica, el cableado eléctrico, la instalación del codificador, la alineación del motor-reductor, el embalaje de las juntas y la puesta en marcha del sistema.

Y lo que es más importante, la integración proporciona al diseñador del actuador un mayor control sobre el conjunto en su totalidad.

En lugar de seleccionar componentes independientes y conectarlos entre sí, el motor, el reductor, el sistema de retroalimentación, los cojinetes, la carcasa y la electrónica pueden diseñarse en torno a una arquitectura de unión común.

Esto puede ayudar a optimizar la relación entre:

Par de salida ↔ masa ↔ volumen ↔ capacidad de control

Esa relación es particularmente importante para los brazos robóticos modernos, donde el actuador en sí se convierte en una parte estructural de la articulación.

¿Cómo deben evaluar los ingenieros la densidad de torsión al seleccionar un módulo de junta armónica?

La densidad de par no debe considerarse de forma aislada.

Par nominal y par máximo

El actuador debe satisfacer primero los requisitos reales de par continuo y par máximo de la articulación.

Una alta densidad de par no tiene sentido si el actuador no puede cumplir con el ciclo de trabajo requerido.

Masa del actuador

En los sistemas robóticos ligeros y móviles, la masa total de las articulaciones puede influir notablemente en el rendimiento de todo el brazo.

Volumen del paquete

En el caso de brazos robóticos compactos o especializados, las dimensiones externas de la articulación pueden suponer una limitación más difícil de imponer que la masa.

Relación de reducción

Una relación de reducción adecuada puede ayudar a adaptar la velocidad y el par del motor a los requisitos de la articulación robótica.

Juego y precisión de posicionamiento

Una alta densidad de par no debe ir en detrimento de la precisión que requiere la aplicación.

Rendimiento térmico

Un actuador compacto tiene una superficie limitada para la disipación del calor.

Por lo tanto, la densidad de par debe evaluarse junto con la capacidad de par continuo y el comportamiento térmico.

Rendimiento dinámico

Para los robots que aceleran rápidamente, el par máximo, la inercia reflejada, la velocidad y las características de respuesta se vuelven importantes.

Nivel de integración

Un actuador que integre el motor, el reductor armónico, el codificador, el freno y el controlador puede ofrecer ventajas en cuanto al diseño en comparación con los componentes separados.

Restricciones de instalación

Deben tenerse en cuenta el diámetro disponible, la longitud axial, los requisitos del eje hueco, el trazado del cable y la estructura de montaje.

Condiciones reales de funcionamiento

El actuador correcto se determina en función del perfil de carga real, el tiempo de ciclo, la aceleración, la temperatura de funcionamiento, el ciclo de trabajo y la vida útil prevista, y no por un único valor de par de apriete del catálogo.

Una alta densidad de par no significa que el actuador sea lo más pequeño posible.

Es importante evitar un malentendido común.

El objetivo de la optimización de la densidad de par no es simplemente hacer que el actuador sea lo más pequeño posible.

Un actuador que es extremadamente compacto pero que no puede disipar el calor, soportar la carga continua requerida o proporcionar una vida útil suficiente no es una solución de alto rendimiento exitosa.

Para el diseño de articulaciones robóticas, el objetivo más significativo es:

Capacidad máxima de par útil dentro de unos límites aceptables de masa, volumen, temperatura y fiabilidad.

Esta distinción es especialmente importante para los sistemas robóticos industriales.

Una junta puede necesitar funcionar de forma continua durante miles de horas. Por lo tanto, los ingenieros deben equilibrar la densidad de par con la capacidad de carga, la resistencia de los engranajes, la gestión térmica, el rendimiento del motor, la lubricación, la rigidez estructural y la durabilidad.

La densidad de par debe considerarse a nivel del sistema robótico.

La forma más útil de evaluar un módulo de junta armónica no es preguntar:

“¿Este actuador tiene una alta densidad de par?”

En cambio, pregunta:

“¿Cómo afecta este actuador al brazo robótico en su conjunto?”

Una articulación más ligera y compacta puede permitir potencialmente el uso de eslabones más ligeros, actuadores anteriores más pequeños, cargas estructurales más bajas, mayores relaciones de carga útil-peso, menor inercia de movimiento, volúmenes de robot más reducidos, mayor flexibilidad mecánica y una integración más sencilla en espacios confinados.

Por lo tanto, la densidad del par del actuador puede influir en la arquitectura mecánica de todo el robot.

Por eso, este parámetro cobra cada vez más importancia a medida que los robots se vuelven más ligeros, más largos, más compactos y más específicos para cada aplicación.

De robots humanoides a brazos robóticos especializados

La densidad de torsión se suele analizar en el contexto de los robots humanoides, pero su importancia en ingeniería va mucho más allá.

La misma lógica de diseño se aplica siempre que un brazo robótico deba generar un par de torsión sustancial en las articulaciones sin permitir que el tamaño o la masa del actuador aumenten excesivamente.

Esto incluye robots humanoides, robots colaborativos, brazos industriales ligeros, manipuladores médicos, robots de inspección, manipuladores aeroespaciales, manipuladores móviles, robots submarinos, robots trepadores y brazos robóticos especializados.

Aunque estos robots tienen estructuras y entornos operativos muy diferentes, comparten un desafío de diseño común:

El actuador de la articulación debe proporcionar la capacidad mecánica suficiente dentro de un espacio limitado dentro del marco del sistema.

Para algunos robots, la principal limitación es la masa.

Para otros, es el diámetro.

Para otros, se trata de la disipación de calor, la capacidad de carga útil, el alcance o la integración mecánica.

La densidad de par proporciona una forma útil de evaluar la eficacia con la que el actuador convierte su espacio físico disponible en un par de salida utilizable.

Conclusión

En el diseño de articulaciones robóticas, el par nominal por sí solo no lo dice todo.

Cuando un brazo robótico debe ser ligero, compacto, de largo alcance, móvil o capaz de operar en entornos confinados, la relación entre el par de salida, la masa del actuador y el volumen del actuador adquiere una importancia cada vez mayor.

Por eso, la densidad de par es un parámetro clave a la hora de evaluar un módulo de junta armónica o un actuador armónico.

Una alta densidad de par permite a los diseñadores de robots lograr un rendimiento articular suficiente sin aumentar innecesariamente el tamaño ni la masa del actuador. Esta ventaja resulta especialmente significativa en brazos robóticos ligeros, manipuladores móviles, robots médicos, sistemas de inspección, mecanismos aeroespaciales, robots submarinos, robots trepadores y otras plataformas robóticas especializadas.

Para estas aplicaciones, la pregunta correcta no es simplemente:

“¿Cuánto par motor proporciona la junta?”

Es:

“¿Cuánto par motor puede proporcionar la articulación dentro de las limitaciones de tamaño, peso, temperatura y mecánicas del sistema robótico completo?”

Es ahí donde la densidad de par se convierte en un parámetro de ingeniería significativo, y donde un módulo de junta armónica compacto e integrado puede proporcionar una ventaja de diseño importante.
