12 consejos para elegir la transmisión adecuada para una mesa giratoria CNC: reductor armónico, actuador giratorio armónico, motor DD y reductor planetario

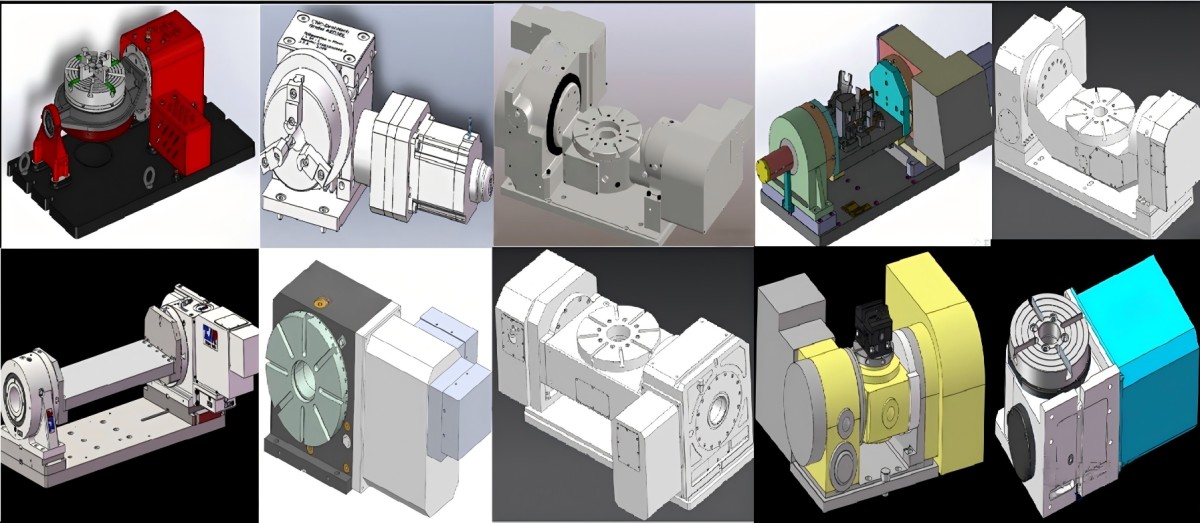

Introducción

No existe una única tecnología de transmisión que sea adecuada para todas las mesas giratorias CNC. Los engranajes helicoidales, los mecanismos de leva de rodillos, los reductores armónicos , los reductores RV , los reductores planetarios y los motores de accionamiento directo tienen sus propias ventajas y limitaciones de aplicación.

Para los fabricantes de máquinas herramienta, la pregunta más importante no es qué tecnología es simplemente "mejor", sino qué arquitectura de transmisión se adapta mejor a la carga, la velocidad, la precisión, la rigidez, el espacio de instalación y las condiciones de funcionamiento del eje rotatorio.

Un reductor armónico puede proporcionar una baja holgura, una alta relación de reducción y una estructura compacta, pero no necesariamente es la mejor solución para todas las aplicaciones de corte de alta exigencia. Un actuador rotativo armónico puede simplificar la integración mecánica, pero su diseño integrado también requiere considerar la facilidad de mantenimiento y la gestión térmica. Un motor DD elimina la etapa de reducción mecánica convencional y puede proporcionar una excelente respuesta dinámica, pero es necesario evaluar cuidadosamente las dimensiones del motor, el par continuo y la generación de calor.

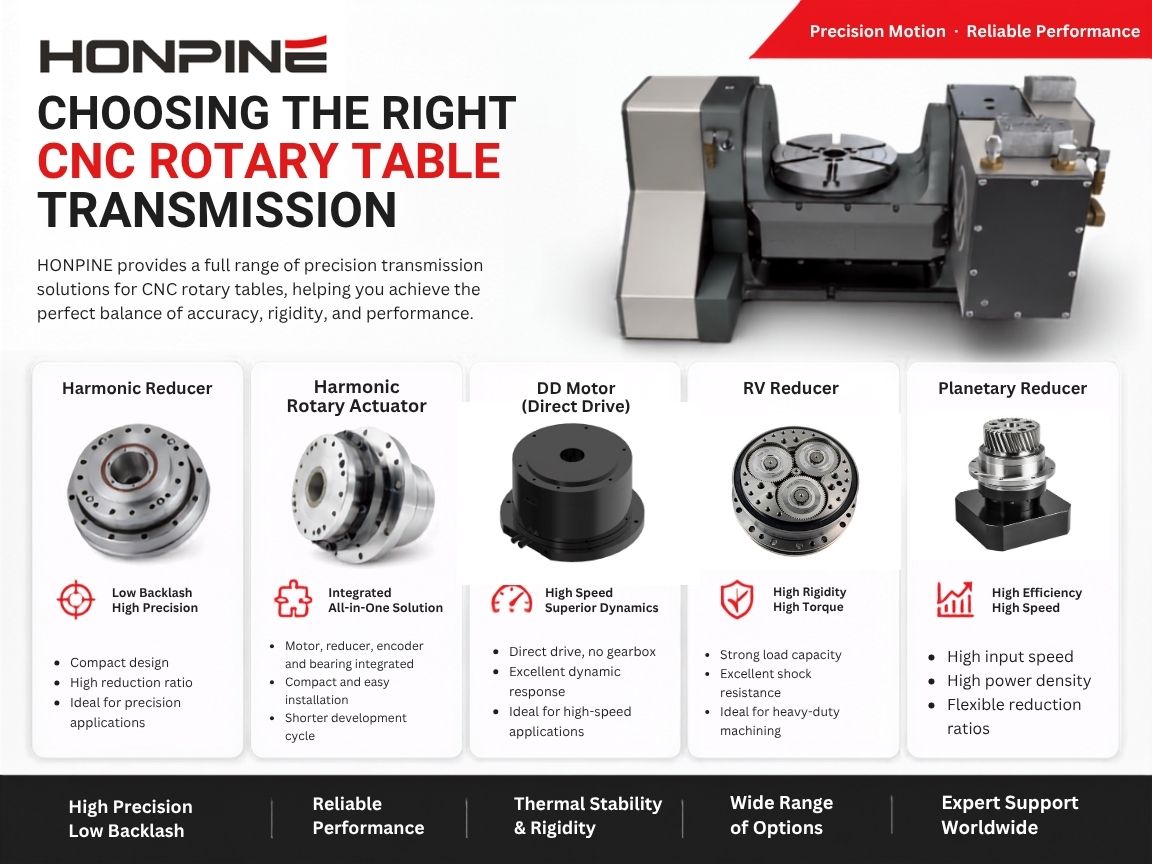

Esta guía explica 12 factores importantes para seleccionar una transmisión para mesa giratoria CNC, centrándose en reductores armónicos, actuadores rotativos armónicos, motores DD, reductores RV y reductores planetarios.

1. Defina los requisitos de precisión de la transmisión de su mesa giratoria CNC.

El primer paso para seleccionar una transmisión para mesa giratoria CNC es definir los requisitos de precisión reales del eje giratorio.

La precisión y la repetibilidad del posicionamiento son importantes, pero no son los únicos factores. Los ingenieros también deben considerar el juego mecánico, la rigidez torsional, la precisión de los rodamientos, la resolución del codificador, la deformación estructural y la estabilidad térmica.

Por ejemplo, una mesa giratoria puede utilizar un reductor armónico de baja holgura, pero si la disposición de los cojinetes o la estructura mecánica carecen de la rigidez suficiente, la precisión final del sistema aún puede verse limitada.

Esto significa que la transmisión debe evaluarse como parte del sistema completo del eje rotatorio, en lugar de como un componente aislado.

Para el mecanizado CNC de precisión, la relación entre la transmisión, el codificador, el husillo, los cojinetes y el sistema de control es particularmente importante.

2. Tenga en cuenta el juego mecánico al elegir una transmisión para mesa giratoria CNC.

El juego mecánico puede influir directamente en el posicionamiento del eje giratorio, especialmente cuando el eje cambia de dirección con frecuencia.

Cuando una mesa giratoria invierte su sentido de giro, la holgura mecánica dentro de la transmisión puede contribuir a errores de posicionamiento. Esta es una de las razones por las que las tecnologías de transmisión de baja holgura resultan atractivas para aplicaciones CNC de precisión.

Los reductores armónicos son conocidos por sus características de baja holgura y, por lo tanto, pueden tenerse en cuenta cuando la precisión del posicionamiento angular es un requisito importante.

Sin embargo, una holgura reducida no significa automáticamente que todo el eje giratorio vaya a alcanzar una alta precisión de posicionamiento.

La resolución del codificador, la holgura de los rodamientos, la rigidez estructural, las tolerancias de mecanizado y el rendimiento del control servo influyen en el resultado final.

Por este motivo, los ingenieros deberían evaluar la arquitectura mecánica y de control completa en lugar de seleccionar una transmisión basándose únicamente en el juego mecánico.

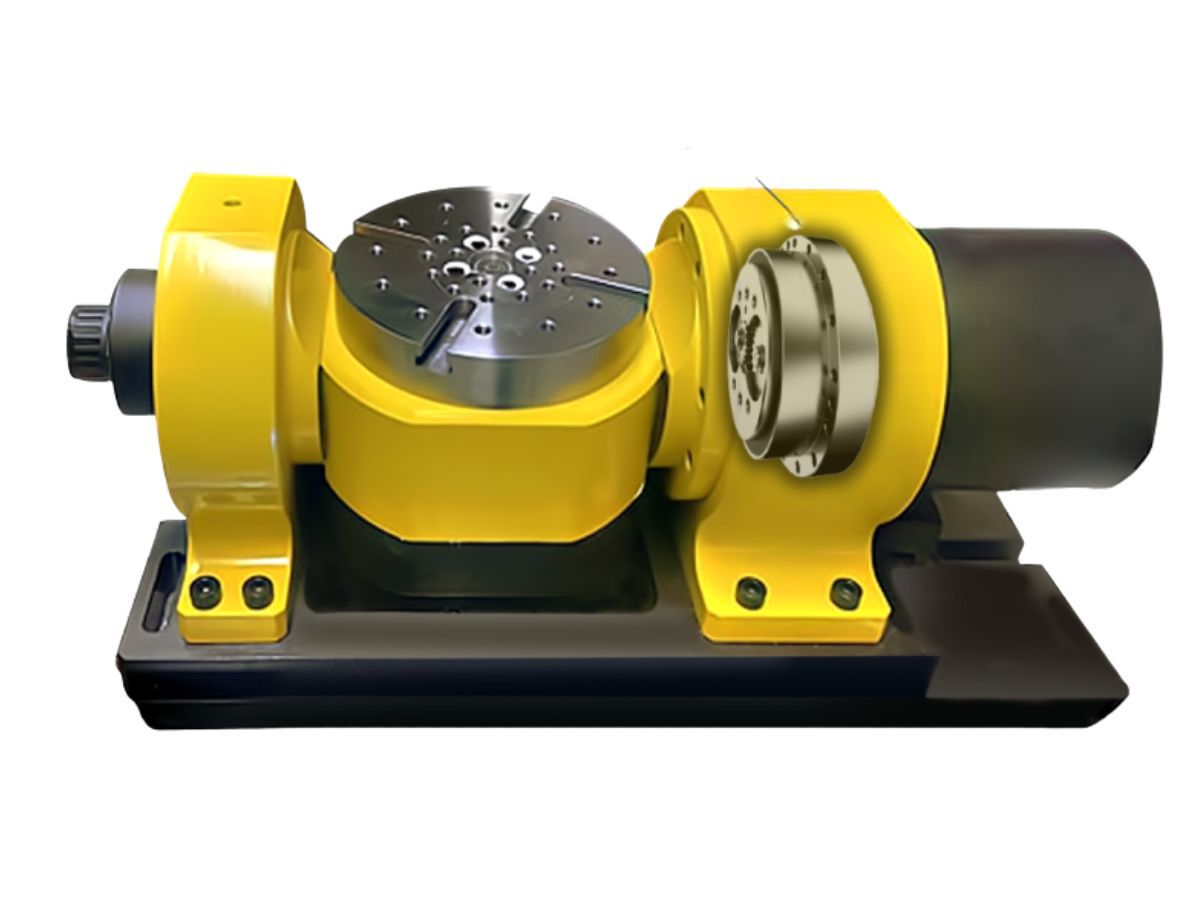

3. Elija un reductor armónico para una transmisión de mesa giratoria CNC compacta y de baja holgura.

Un reductor armónico puede ser una excelente opción cuando un eje rotatorio CNC requiere una combinación de dimensiones compactas, una alta relación de reducción y una baja holgura.

En comparación con muchos mecanismos de reducción convencionales, la transmisión armónica puede lograr una relación de reducción relativamente alta en un paquete compacto.

Esto permite que un servomotor funcione a una velocidad de entrada más alta, mientras que el reductor convierte la velocidad y el par a niveles adecuados para el eje giratorio.

Su estructura compacta resulta especialmente útil para equipos CNC donde el espacio de instalación es limitado.

Los reductores armónicos también pueden resultar atractivos para mecanismos rotativos de precisión utilizados en equipos de fabricación electrónica, sistemas de inspección, equipos de procesamiento láser y sistemas de mecanizado compactos.

Sin embargo, los ingenieros no deben dar por sentado que un reductor armónico es automáticamente la mejor opción para el mecanizado de alta resistencia.

Las aplicaciones que impliquen cargas de choque severas, fuerzas de corte elevadas o requisitos de rigidez extremadamente altos deben evaluarse en función de las condiciones de carga reales, la rigidez torsional, la capacidad de carga y los requisitos de par máximo.

La conclusión más precisa es que los reductores armónicos resultan especialmente atractivos cuando la baja holgura, la compacidad y las altas relaciones de reducción son requisitos de diseño importantes.

4. Considere la relación de reducción y el par de salida en la transmisión de mesa giratoria CNC armónica.

La relación de reducción es otro factor importante a la hora de seleccionar un reductor armónico para una mesa giratoria CNC .

Una alta relación de reducción permite que el motor funcione a mayor velocidad, a la vez que proporciona una menor velocidad de rotación y un mayor par motor en la salida.

Sin embargo, la relación de reducción requerida no debe seleccionarse independientemente del motor, la inercia de la carga y la velocidad de rotación requerida.

Una relación de transmisión demasiado alta puede limitar la velocidad máxima de salida, mientras que una combinación inadecuada de motor y reductor puede afectar la aceleración y la respuesta dinámica.

Por lo tanto, los ingenieros deben considerar la relación completa entre la velocidad del motor, la relación de reducción, el par de salida, la inercia de la carga y la velocidad requerida del eje de rotación.

El par máximo también es importante.

Las mesas giratorias CNC pueden experimentar breves periodos de mayor par durante la aceleración, la desaceleración o el mecanizado. Por lo tanto, es necesario evaluar el reductor armónico seleccionado tanto en condiciones de funcionamiento continuo como en condiciones de máxima exigencia.

Esto es especialmente importante cuando la mesa giratoria transporta una pieza de trabajo grande o funciona con aceleraciones y desaceleraciones frecuentes.

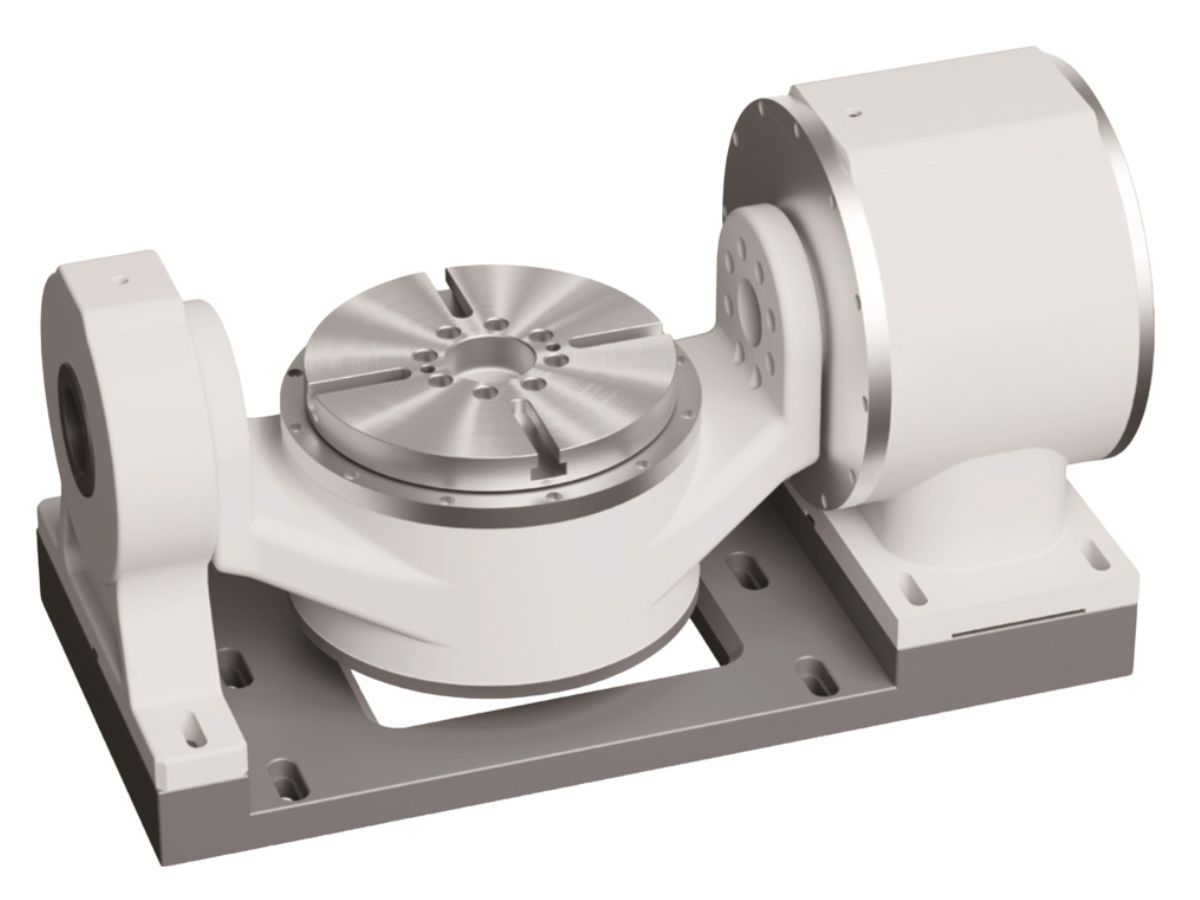

5. Elija un actuador rotativo armónico para la transmisión de mesa giratoria CNC integrada.

Un actuador rotativo armónico lleva el concepto de transmisión armónica un paso más allá al integrar múltiples componentes de accionamiento en un módulo rotativo compacto.

Un eje rotatorio convencional puede requerir la selección e integración por separado del servomotor, el reductor, el codificador, el rodamiento y la carcasa.

Un actuador rotativo armónico integrado puede simplificar esta arquitectura y reducir la cantidad de integración mecánica que debe realizar el fabricante de la máquina.

Para los fabricantes de equipos, esto puede acortar el tiempo de desarrollo y reducir la cantidad de interfaces mecánicas que deben diseñarse y ensamblarse.

Los actuadores rotativos armónicos pueden resultar especialmente atractivos para ejes rotativos CNC compactos, equipos rotativos de precisión, máquinas de inspección, equipos de procesamiento láser y sistemas de fabricación automatizados.

La estructura integrada también puede ayudar a reducir el espacio de instalación, lo cual resulta valioso cuando la máquina tiene estrictas limitaciones dimensionales.

Sin embargo, la integración también introduce consideraciones que no deben ignorarse.

Los fabricantes de maquinaria deben evaluar la facilidad de mantenimiento del módulo, la configuración del codificador, la vida útil de los rodamientos, la gestión térmica y los requisitos de reemplazo antes de seleccionar un actuador integrado.

En otras palabras, un actuador rotativo armónico no es automáticamente mejor que una combinación convencional de motor y reductor. Su principal ventaja radica en que puede simplificar la integración mecánica cuando la compacidad y la modularidad son requisitos de diseño importantes.

6. Evaluar el espacio de integración e instalación en la transmisión de mesa giratoria CNC

El espacio disponible para la instalación puede influir significativamente en la arquitectura de transmisión de una mesa giratoria CNC.

Las combinaciones tradicionales de motor y reductor pueden requerir acoplamientos, estructuras de montaje e interfaces mecánicas adicionales.

En equipos compactos, estos componentes pueden aumentar las dimensiones generales del eje giratorio.

Un actuador rotativo armónico puede reducir el número de componentes separados y proporcionar una solución mecánica más integrada.

Esto puede resultar especialmente útil para equipos multieje compactos donde es necesario instalar varios mecanismos rotativos dentro de un espacio limitado en la máquina.

Sin embargo, un conjunto mecánico más pequeño no debe evaluarse únicamente por sus dimensiones externas.

El ingeniero también debe tener en cuenta la disipación del calor, la capacidad de carga, la instalación del codificador, el trazado del cableado y el acceso para el mantenimiento.

Un diseño compacto de eje rotatorio solo tiene éxito cuando se consideran estos factores en conjunto.

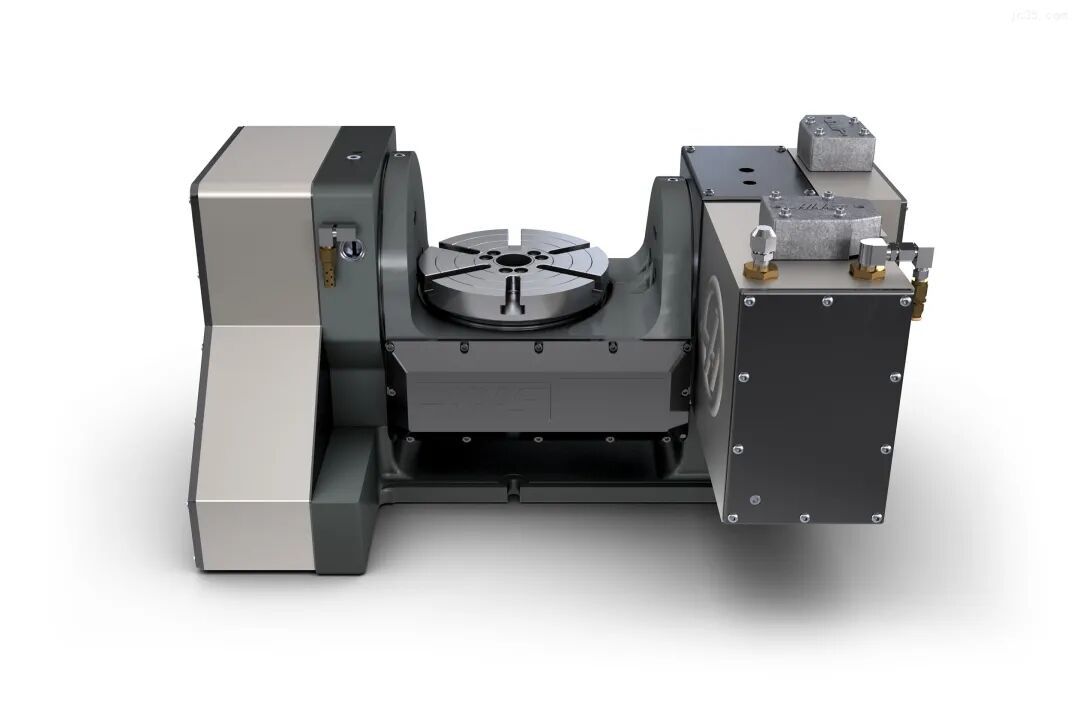

7. Elija un motor DD para la transmisión de mesas giratorias CNC de alta velocidad.

Un motor DD, o motor de accionamiento directo , utiliza una arquitectura de transmisión fundamentalmente diferente a la de un sistema basado en reductores.

En lugar de utilizar un servomotor y un reductor mecánico, el motor acciona directamente la carga giratoria.

Una de las ventajas más evidentes es la eliminación de la etapa de reducción mecánica convencional.

Esto reduce el número de componentes de transmisión mecánica y evita el juego de engranajes asociado a los mecanismos de reducción convencionales.

Por lo tanto, los motores DD pueden proporcionar una excelente respuesta dinámica y resultan especialmente atractivos para aplicaciones que implican rotación continua, aceleración y desaceleración rápidas y funcionamiento a alta velocidad.

Pueden considerarse para mesas giratorias CNC de alta velocidad, sistemas de mecanizado de cinco ejes y otras aplicaciones rotativas de precisión donde la respuesta dinámica es importante.

Sin embargo, la transmisión directa también implica que el propio motor debe proporcionar el par de salida requerido.

Esto convierte el diámetro del motor, la densidad de par, la capacidad de carga y el rendimiento térmico en factores de diseño importantes.

8. Considere la respuesta dinámica al seleccionar la transmisión de mesa giratoria CNC con motor DD

La respuesta dinámica es una de las razones más importantes para considerar un motor DD para un eje rotatorio CNC .

Cuando la mesa giratoria necesita acelerar y desacelerar con frecuencia, la reducción de los componentes de transmisión mecánica puede proporcionar una respuesta muy directa entre el motor y la carga.

Esto puede resultar beneficioso para el mecanizado simultáneo de cinco ejes y otras aplicaciones en las que el eje giratorio cambia continuamente de velocidad y posición.

Un motor de transmisión directa también puede resultar atractivo para el movimiento rotatorio continuo, ya que no existe una etapa de reducción mecánica convencional entre el motor y la carga.

Sin embargo, la transmisión directa no elimina todas las limitaciones del sistema.

El motor debe proporcionar un par motor continuo y un par máximo suficientes, mientras que la estructura giratoria debe ser capaz de soportar la carga y mantener la estabilidad térmica.

La generación de calor puede adquirir especial importancia durante el funcionamiento continuo.

En el mecanizado de alta precisión, la dilatación térmica del motor y de la estructura mecánica circundante puede influir en la exactitud del posicionamiento.

Por lo tanto, los ingenieros deben evaluar la respuesta dinámica junto con el par continuo, el par máximo, la gestión térmica y la rigidez estructural.

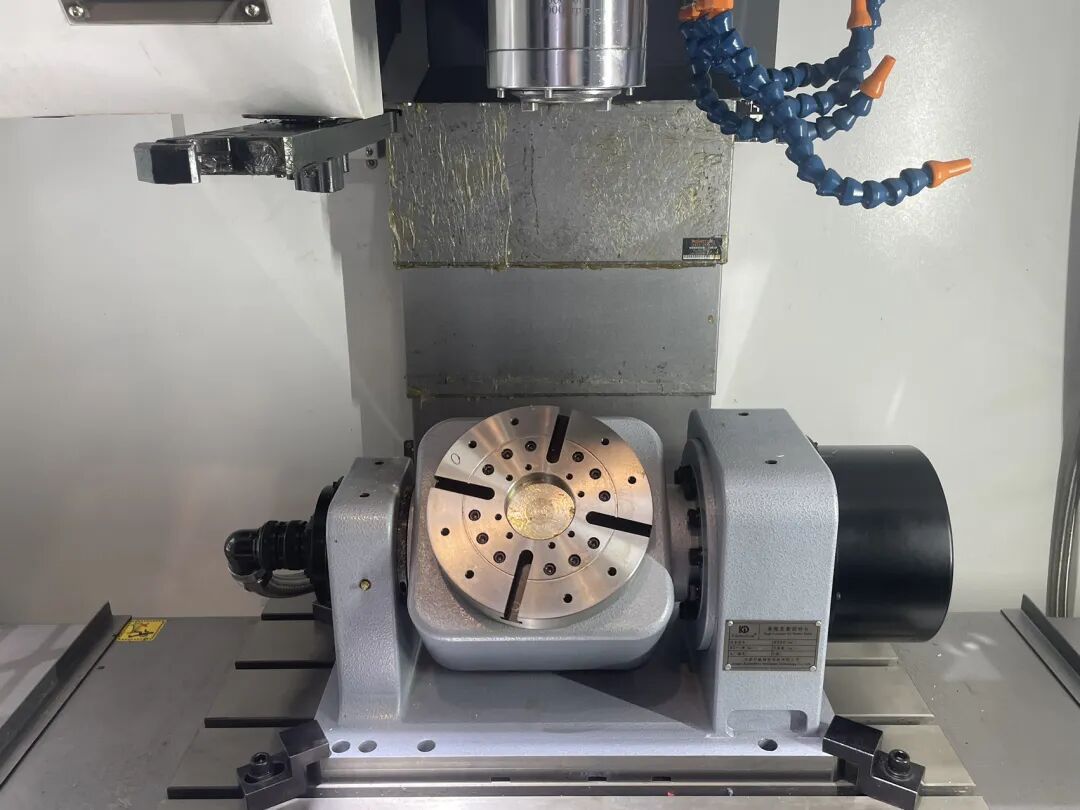

9. Considere un reductor RV para la transmisión de mesas giratorias CNC de servicio pesado.

Los reductores armónicos no deben presentarse como un reemplazo universal para los reductores RV .

Los reductores RV pueden resultar especialmente atractivos cuando el eje rotatorio requiere alta rigidez, alto par motor y resistencia a cargas de impacto.

En el caso de mesas giratorias CNC de gran tamaño que soportan piezas de trabajo pesadas, las fuerzas de corte y la inercia de la carga pueden convertirse en consideraciones de diseño importantes.

En estos casos, la rigidez puede ser más importante que lograr el paquete de transmisión más pequeño posible.

Por lo tanto, un reductor RV puede ser una opción práctica para aplicaciones de mecanizado de alta resistencia donde el eje rotatorio debe soportar cargas mecánicas significativas.

Esto no significa que los reductores RV sean siempre superiores.

Por lo general, implican una arquitectura mecánica diferente y pueden tener requisitos distintos en cuanto a tamaño, peso e integración del sistema.

La elección adecuada depende de la aplicación concreta.

Cuando la compacidad, la baja holgura y la alta relación de reducción son los requisitos predominantes, un reductor armónico puede resultar más atractivo.

Cuando predominan las cargas pesadas, la alta rigidez y la resistencia a los golpes, un reductor RV puede ser más apropiado.

10. Considere un reductor planetario para la transmisión de mesas giratorias CNC servo de alta velocidad.

Los reductores planetarios ofrecen otra opción práctica para aplicaciones de ejes rotativos CNC.

Sus principales ventajas incluyen una alta velocidad de entrada, buena eficiencia, relaciones de reducción flexibles y alta densidad de potencia.

Estas características hacen que los reductores planetarios sean adecuados para diversos sistemas servo de alta velocidad y mecanismos rotativos automatizados.

Sin embargo, en comparación con los reductores armónicos, los reductores planetarios no deben describirse simplemente como una alternativa mejor o de mayor velocidad.

La holgura, la eficiencia, la rigidez y la vida útil dependen del diseño específico, las etapas de los engranajes, las condiciones de carga y las especificaciones del producto.

Un reductor planetario puede resultar especialmente atractivo cuando la alta velocidad de entrada y la eficiencia son importantes, mientras que un juego extremadamente bajo no es el requisito de diseño principal.

Para los fabricantes de maquinaria, esto convierte la transmisión planetaria en otra opción que puede evaluarse en función de las condiciones de funcionamiento reales del eje rotatorio CNC.

11. Evaluar la retroalimentación del codificador, la estabilidad térmica y la rigidez en la transmisión de mesa giratoria CNC.

Una mesa giratoria CNC de precisión es más que un motor y una transmisión.

La retroalimentación del codificador, la estabilidad térmica y la rigidez mecánica pueden tener un impacto significativo en el rendimiento final del eje rotatorio.

Un codificador proporciona información de posición al sistema de control. Su resolución y posición de instalación pueden afectar la precisión y la respuesta del sistema.

La estabilidad térmica es igualmente importante.

El funcionamiento continuo del motor, la fricción y el calor generado durante el mecanizado pueden provocar cambios de temperatura en la estructura giratoria. La dilatación térmica puede, a su vez, generar errores de posicionamiento.

La rigidez mecánica es otro factor crítico.

Incluso cuando la transmisión en sí tiene poca holgura, la deformación de la carcasa, los cojinetes, el husillo o la estructura de la máquina puede influir en la posición final de la pieza de trabajo.

Por este motivo, los fabricantes de maquinaria deben evaluar el sistema completo, incluyendo la transmisión, el motor, el codificador, los cojinetes, el husillo, la carcasa y el sistema de control.

Este enfoque a nivel de sistema es particularmente importante al diseñar ejes rotativos CNC de precisión.

12. Seleccione el sistema completo de transmisión de la mesa giratoria CNC, no solo un componente.

La selección final de la transmisión debe basarse en los requisitos operativos completos de la mesa giratoria CNC.

Un reductor armónico puede ser adecuado cuando se requiere poca holgura, dimensiones compactas y una alta relación de reducción.

Un actuador rotativo armónico puede resultar más atractivo cuando el fabricante de la máquina busca un módulo rotativo compacto y altamente integrado.

Un motor de transmisión directa (DD) puede ser preferible cuando se requiere una alta respuesta dinámica y una rotación directa continua.

Un reductor RV puede ser más apropiado para aplicaciones de servicio pesado que requieren alta rigidez y resistencia a cargas de impacto.

Se puede considerar un reductor planetario para aplicaciones de servocontrol de alta velocidad donde la eficiencia y la velocidad de entrada son importantes.

Lo fundamental es que estas tecnologías no deben evaluarse de forma aislada.

El rendimiento de un eje rotatorio CNC está determinado por la interacción entre el motor, la transmisión, el codificador, el rodamiento, el husillo, la estructura mecánica, el controlador y las condiciones reales de mecanizado.

Por este motivo, la mejor transmisión para mesa giratoria CNC no es necesariamente la que tiene las especificaciones más altas en una categoría. Es la que ofrece la combinación más adecuada de par, velocidad, precisión, rigidez, estabilidad térmica, integración y vida útil para la aplicación.

Conclusión

Elegir una transmisión para mesa giratoria CNC requiere algo más que comparar el par nominal o la holgura.

Los reductores armónicos resultan especialmente atractivos para ejes rotativos de precisión compactos que requieren poca holgura y altas relaciones de reducción, aunque es necesario evaluar cuidadosamente las cargas de choque intensas y los requisitos de rigidez extrema.

Los actuadores rotativos armónicos pueden simplificar la integración mecánica y reducir el espacio de instalación, pero los fabricantes de maquinaria también deben tener en cuenta la facilidad de mantenimiento, la gestión térmica y el mantenimiento a largo plazo.

Los motores DD proporcionan accionamiento directo y una excelente respuesta dinámica, lo que los hace adecuados para aplicaciones rotativas continuas y de alta velocidad, si bien las dimensiones del motor, el par continuo y el rendimiento térmico siguen siendo consideraciones importantes.

Los reductores RV siguen siendo valiosos para aplicaciones de servicio pesado donde la rigidez, el par y la resistencia a las cargas de choque son prioritarios. Los reductores planetarios pueden proporcionar una solución práctica para sistemas servo de alta velocidad donde la eficiencia y las relaciones de reducción flexibles son importantes.

Para los fabricantes de máquinas CNC, el enfoque correcto no es preguntarse qué tecnología de transmisión es universalmente la mejor. La pregunta más útil es:

¿Qué transmisión para mesa giratoria CNC se ajusta mejor a los requisitos reales del eje giratorio?

Cuando la aplicación requiere una combinación de alta precisión, baja holgura, dimensiones compactas, alta respuesta dinámica e integración del sistema, los reductores armónicos, los actuadores rotativos armónicos, los motores DD y los reductores planetarios de HONPINE ofrecen diferentes opciones para construir sistemas de movimiento rotativo de precisión.
