Actuador rotativo armónico vs. reductor armónico vs. motor de par de accionamiento directo para equipos de encapsulado de semiconductores

Introducción

La expansión del empaquetado avanzado de semiconductores ejerce una presión simultánea sobre la precisión de la colocación, el rendimiento de los equipos, la repetibilidad y la estabilidad del movimiento a largo plazo. A medida que los procesos de unión de chips, alineación de obleas, inspección de chips y empaquetado de alta densidad avanzan hacia tolerancias más estrictas y tiempos de ciclo más cortos, el eje rotatorio ya no es simplemente un mecanismo para cambiar la posición angular.

Para los fabricantes de equipos de envasado, la pregunta de ingeniería más relevante es:

Cuando se requiere un eje rotatorio de precisión, ¿debe la máquina utilizar un actuador rotatorio armónico , un reductor armónico con un servomotor o un motor de par de accionamiento directo ?

La respuesta depende de cómo se espera que el eje rotatorio gestione la inercia de la carga, la aceleración, el tiempo de estabilización, el posicionamiento angular, la rigidez torsional, la deriva térmica, la integración mecánica y la estabilidad del ciclo continuo.

Esto es especialmente importante en equipos de unión de chips y empaquetado avanzado. Un eje rotatorio puede requerir solo una pequeña corrección angular, pero puede tener que repetir ese movimiento miles de veces manteniendo un posicionamiento estable. Por lo tanto, una especificación de precisión nominal por sí sola no permite determinar si una solución de movimiento es adecuada para equipos de producción.

1. Por qué el movimiento rotatorio se ha vuelto más importante en el embalaje avanzado.

Los requisitos de precisión del empaquetado de semiconductores se están transfiriendo cada vez más al sistema de movimiento que se encuentra debajo del proceso.

En el empaquetado convencional, las tolerancias de posicionamiento pueden ser relativamente grandes. Sin embargo, en el montaje flip-chip, el empaquetado de sustratos avanzados, la integración de chiplets y otros procesos de empaquetado de alta densidad, el margen de alineación se reduce considerablemente.

Por lo tanto, el sistema de movimiento debe mantener:

• Alta repetibilidad de posicionamiento

• Bajo error angular

• Alta rigidez torsional

• Respuesta dinámica estable

• Baja vibración

• Tiempo de asentamiento corto

• Baja deriva térmica

Rendimiento constante durante largos ciclos de producción.

Y lo que es más importante, la precisión y el rendimiento no pueden evaluarse por separado.

Un eje rotatorio que alcanza su posición objetivo con precisión, pero que requiere un tiempo de estabilización excesivo, puede reducir la productividad por hora (UPH). Por el contrario, aumentar la aceleración sin la rigidez estructural suficiente puede generar vibraciones y prolongar el tiempo de estabilización.

Esto crea un objetivo de ingeniería más práctico:

El objetivo no es simplemente lograr una mayor precisión, sino mantener la precisión requerida en el tiempo de ciclo previsto durante la producción continua.

Aquí es donde la selección de la transmisión rotativa o la arquitectura del motor cobra importancia.

2. ¿Qué factores determinan realmente el rendimiento del posicionamiento rotatorio?

En el caso de los equipos de encapsulado de semiconductores, es fácil centrarse en las especificaciones de un solo componente.

Por ejemplo:

• Resolución del codificador

• Juego del reductor armónico

• par motor

• Repetibilidad de la plataforma

Pero el rendimiento final del eje rotatorio viene determinado por toda la cadena de movimiento.

Un sistema simplificado puede verse como:

Motor → Transmisión → Rodamiento → Estructura giratoria → Codificador → Control servo

Cualquier debilidad en esta cadena puede convertirse en el factor limitante.

El primer parámetro a establecer es la inercia rotacional total:

• Jtotal = Jplataforma + Jpieza de trabajo + Jfijación + Jother

• Durante la aceleración:

• Tacc = Jtotal × α

• dónde:

• Tacc = par de aceleración

• Jtotal = inercia rotacional total

• α = aceleración angular

Esto cobra especial importancia para las aplicaciones de indexación.

Una máquina de empaquetado de semiconductores puede no requerir rotación continua a alta velocidad. En cambio, puede realizar repetidamente:

acelerar → rotar → desacelerar → estabilizar → procesar → reiniciar

En estas condiciones, el par de aceleración y el comportamiento de estabilización pueden ser más importantes que la velocidad máxima nominal.

3. La verdadera disyuntiva: precisión, rendimiento y arquitectura mecánica.

El material original de la industria que usted proporcionó plantea un punto importante:

La precisión no equivale al rendimiento.

Una especificación como ±3 μm a 3σ es solo un indicador de rendimiento estático o especificado. En los equipos de producción, el problema más difícil es mantener ese rendimiento bajo:

• Operación de alta frecuencia

• Cambios térmicos

• Aceleración y desaceleración repetidas

• Cargas cambiantes

• Largos períodos de funcionamiento

Por ello, los diseñadores de equipos para semiconductores prestan cada vez más atención a la estabilidad térmica, la rigidez estructural, la arquitectura de retroalimentación y la compensación de movimiento.

El mismo principio se aplica al eje giratorio.

Por lo tanto, una solución rotativa no debe evaluarse simplemente por:

“¿Qué tan pequeña es la reacción negativa?”

pero por:

¿Con qué rapidez y de forma repetida puede el eje alcanzar la posición angular requerida y mantenerse estable en condiciones de producción?

4. Actuador rotativo armónico: Cuando la integración y la densidad de par importan

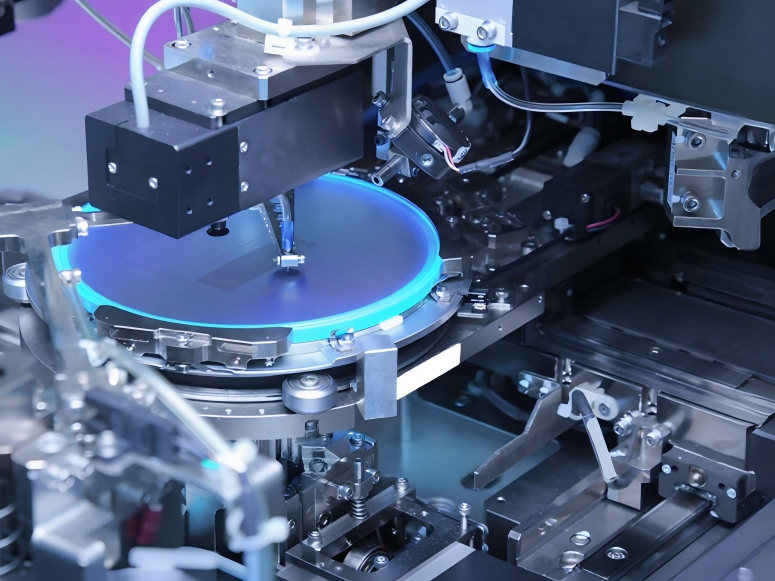

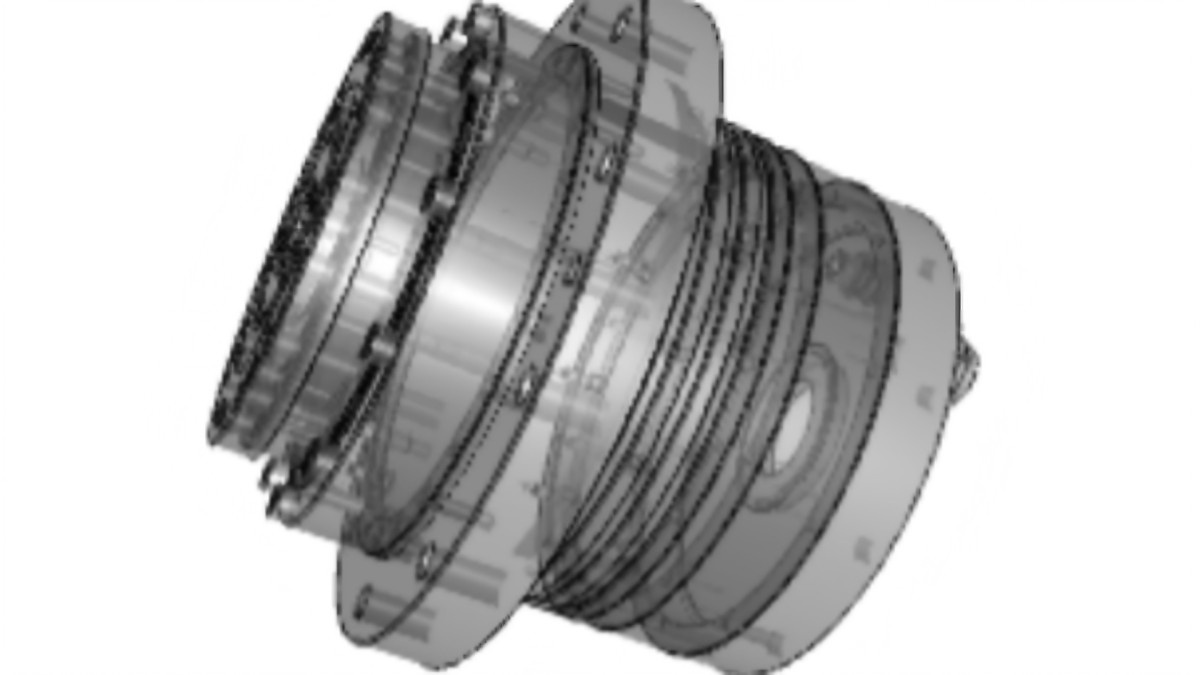

Para equipos de semiconductores, un actuador rotativo armónico resulta especialmente interesante cuando el eje rotatorio necesita combinar una alta densidad de par, una baja holgura, una instalación compacta y un control de movimiento integrado.

A diferencia de una arquitectura convencional de motor más reductor, un actuador integrado puede reducir el número de interfaces mecánicas dentro del eje de rotación.

Esto puede ser valioso en:

• Equipos de unión de chips

• Posicionamiento de la oblea

• Alineación de chips

• Inspección rotativa

• Indexación de precisión

• Inspección de embalaje

• Módulos compactos de automatización de semiconductores

La principal ventaja no reside simplemente en que el actuador contenga múltiples componentes.

La pregunta más importante es:

¿Puede la arquitectura integrada simplificar la cadena de errores mecánicos manteniendo al mismo tiempo el rendimiento dinámico requerido?

Para los equipos de envasado compactos, esto puede suponer una ventaja significativa.

5. Reductor armónico: Mayor libertad para el diseño de sistemas de movimiento OEM.

Un reductor armónico adopta un enfoque diferente.

En lugar de integrar el motor y la transmisión, el reductor pasa a formar parte de la arquitectura de movimiento propia del fabricante de equipos originales (OEM).

Esto permite a los ingenieros seleccionar de forma independiente:

• Servomotor

• inercia del motor

• Codificador

• servoaccionamiento

• Plataforma de control

• Relación de reducción

• Disposición de los cojinetes

• Carcasa mecánica

Esta flexibilidad puede resultar especialmente útil para los fabricantes de equipos de semiconductores que ya disponen de plataformas de servocontrol estandarizadas.

Por ejemplo, si una plataforma de equipos utiliza una familia de servomotores de 400 W o 750 W en varios ejes, se puede adaptar un reductor armónico a ese motor según los requisitos reales de inercia y par.

Por lo tanto, la ventaja de ingeniería reside en la flexibilidad del sistema, más que en la integración.

Esto hace que el reductor armónico sea especialmente adecuado para ejes rotativos personalizados y plataformas de equipos OEM.

6. Motor de par de accionamiento directo: Eliminación de la etapa de reducción.

El motor de par de accionamiento directo aborda el mismo problema desde la dirección opuesta.

En lugar de aumentar el par de salida mediante una relación de reducción, el motor genera directamente el par de rotación necesario.

Esto elimina la etapa de reducción mecánica.

Para equipos de semiconductores, esto puede resultar atractivo cuando el eje giratorio requiere:

• Respuesta dinámica elevada

• Rotación suave

• Error mínimo de transmisión mecánica

• Aceleración y desaceleración rápidas

• movimiento rotatorio continuo

• Alta resolución angular

Sin embargo, la eliminación del reductor no elimina automáticamente todos los errores de movimiento.

El rendimiento final sigue dependiendo de:

Motor + Codificador + Rodamiento + Estructura giratoria + Control + Estabilidad térmica

Por lo tanto, una arquitectura de accionamiento directo debe evaluarse como un sistema completo.

7. ¿Qué arquitectura es mejor para la unión de chips?

Aquí es donde se deben comparar las tres tecnologías desde la perspectiva del diseño real de los equipos.

Una máquina de unión de chips puede utilizar varios ejes de movimiento.

El sistema X/Y realiza un posicionamiento preciso, mientras que un eje θ puede compensar el error angular entre el chip y el sustrato.

El eje θ normalmente necesita:

• Pequeña corrección angular

• Alta repetibilidad

• Asentamiento rápido

• Baja vibración

• Rendimiento estable durante ciclos repetidos.

Para este tipo de eje, un actuador rotativo armónico puede proporcionar un equilibrio útil entre densidad de par, compacidad, relación de reducción y rendimiento de posicionamiento.

Un reductor armónico resulta atractivo cuando el fabricante de equipos originales (OEM) ya tiene un servomotor preferido y desea un control total sobre la combinación motor-transmisión.

Un motor de par de accionamiento directo puede ser preferible cuando la respuesta dinámica y el control rotativo directo son más importantes que la multiplicación del par.

Por lo tanto, la decisión correcta depende de la arquitectura de la máquina y no solo del nombre de la tecnología.

8. Movimiento rotatorio en la alineación e inspección de obleas

La alineación e inspección de las obleas introducen otro conjunto de requisitos.

Es posible que el eje giratorio deba funcionar conjuntamente con:

Visión → Cálculo de posición → Corrección rotativa → Retroalimentación del servomotor

El ángulo de corrección puede ser pequeño, pero el movimiento puede repetirse a lo largo del ciclo de producción.

Aquí, los parámetros importantes incluyen:

• Precisión de posicionamiento angular

• Repetibilidad

• Tiempo de asentamiento

• Resolución del codificador

• Rigidez mecánica

• Deriva térmica

Un actuador rotativo armónico puede resultar ventajoso cuando el eje requiere una alta reducción y una integración compacta.

Un motor de par de accionamiento directo puede resultar ventajoso cuando la aplicación requiere una alta respuesta dinámica y una rotación suave y continua.

Un reductor armónico puede proporcionar una solución flexible cuando el fabricante del equipo desea integrar su propia arquitectura de motor y servomotor.

9. Indexación de precisión: No ignore el par de aceleración.

La lógica de cálculo de su material original es particularmente valiosa en este caso.

Para una mesa giratoria indexada:

Tacc = J × α

El par motor requerido no está determinado únicamente por la masa de la carga.

El diseñador debe tener en cuenta:

• inercia de la mesa giratoria

• Distribución de piezas

• inercia del accesorio

• Ángulo de rotación

• Tiempo de aceleración

• Tiempo de desaceleración

• Tiempo de ciclo

Por ejemplo, una mesa giratoria que soporta múltiples componentes semiconductores puede tener un momento de inercia relativamente alto incluso cuando la masa total no es particularmente grande.

Si el equipo intenta acortar el tiempo del ciclo aumentando la aceleración, el par de aceleración requerido aumenta en consecuencia.

Esto crea una relación directa:

Menor tiempo de ciclo → mayor aceleración → mayor demanda de par → mayores requisitos estructurales y de control

Por lo tanto, seleccionar un reductor basándose únicamente en el par de salida nominal es insuficiente.

10. Reductor armónico y actuador rotativo armónico: la adaptación de inercia es importante.

Cuando se utiliza un servomotor con un reductor armónico o un actuador rotativo armónico, la inercia de carga reflejada en el lado del motor es aproximadamente:

• Jmotor-lado = Jcarga / i²

• donde i es el índice de reducción.

Esta es una de las razones por las que una alta relación de reducción puede resultar útil en sistemas rotativos de precisión.

Sin embargo, los diseñadores no deberían interpretar una mayor relación de reducción como algo automáticamente mejor.

Una proporción excesivamente alta puede afectar a:

• Velocidad de salida máxima

• Respuesta dinámica

• Eficiencia de transmisión

• Rango de funcionamiento del motor

Por lo tanto, la proporción correcta debe seleccionarse mediante el equilibrio:

Par + Inercia + Velocidad + Tiempo de estabilización + Tiempo de ciclo

en lugar de elegir el índice de reducción más alto disponible.

11. Transmisión directa frente a transmisión armónica: la diferencia clave en ingeniería.

La comparación se hace más clara cuando se observa desde la perspectiva de la cadena de movimiento.

Transmisión armónica

Servomotor → Reductor armónico → Carga rotativa

o

Motor integrado → Reductor armónico → Carga rotativa

La etapa de reducción proporciona multiplicación de par y permite que un motor más pequeño y de mayor velocidad pueda accionar una carga mayor.

Accionamiento directo

Motor de par → Carga rotativa

El motor acciona directamente la carga.

Esto significa:

• Solución armónica

Más adecuado para:

• Alto par motor

• Alta tasa de reducción

• Instalación compacta

• Indexación de precisión

• Ejes rotativos de alta carga

• Solución de accionamiento directo

Más adecuado para:

• Respuesta dinámica elevada

• Rotación continua

• Movimiento suave

• Posicionamiento de alta velocidad

Aplicaciones en las que la reducción mecánica no es deseable.

Ninguna de las dos arquitecturas debe considerarse universalmente superior.

12. ¿Qué ocurre con las mesas giratorias huecas?

El material original también destaca una aplicación importante: las plataformas giratorias huecas.

Los equipos de semiconductores frecuentemente tienen que enrutar:

• Cables

• tubos neumáticos

• Líneas de vacío

• Cableado del sensor

• Componentes ópticos

• a través del centro de un eje de rotación.

Por lo tanto, una arquitectura rotativa hueca puede proporcionar importantes ventajas mecánicas.

Para aplicaciones en las que el eje rotatorio también requiere:

• Alta tasa de reducción

• Baja reacción

• Alto par motor

• Integración compacta

Un actuador rotativo armónico con estructura hueca puede convertirse en una alternativa a una mesa giratoria hueca convencional.

Los parámetros clave de selección deben incluir:

• Diámetro hueco

• par de salida

• Carga radial

• Carga axial

• Momento admisible

• Repetibilidad

• Velocidad máxima

Esto es especialmente relevante para los equipos de semiconductores, donde el enrutamiento de cables y la integración de sensores internos pueden afectar directamente al diseño de la máquina.

13. ¿Qué deberían comparar los ingenieros de equipos de semiconductores?

En lugar de comparar únicamente las especificaciones del catálogo, los ingenieros deberían elaborar una matriz de evaluación a nivel de sistema.

La conclusión importante es:

La solución correcta viene determinada por el perfil de movimiento requerido, no simplemente por la especificación de precisión nominal.

14. Cómo la estabilidad térmica cambia la selección

Esta es una parte de su material original que creo que debería destacarse mucho más en el artículo de HONPINE.

En el empaquetado de semiconductores, la máquina puede funcionar de forma continua durante muchas horas.

Aunque el eje giratorio alcance su posición objetivo con precisión al arrancar, la dilatación térmica puede variar gradualmente:

• Posición de rumbo

• Dimensiones mecánicas

• Referencia del codificador

• Características del motor

• Comportamiento de transmisión

Por lo tanto, los ingenieros deben evaluar:

Precisión inicial + deriva térmica + repetibilidad a largo plazo

en lugar de basarse únicamente en la precisión inicial.

Esto es especialmente importante cuando el equipo requiere una precisión de posicionamiento a nivel micrométrico.

Por este motivo, el actuador rotativo o reductor debe evaluarse junto con:

• Estructura mecánica

• Generación de calor

• Selección de motor

• Ubicación del codificador

• Compensación de control

• Diseño térmico de la máquina

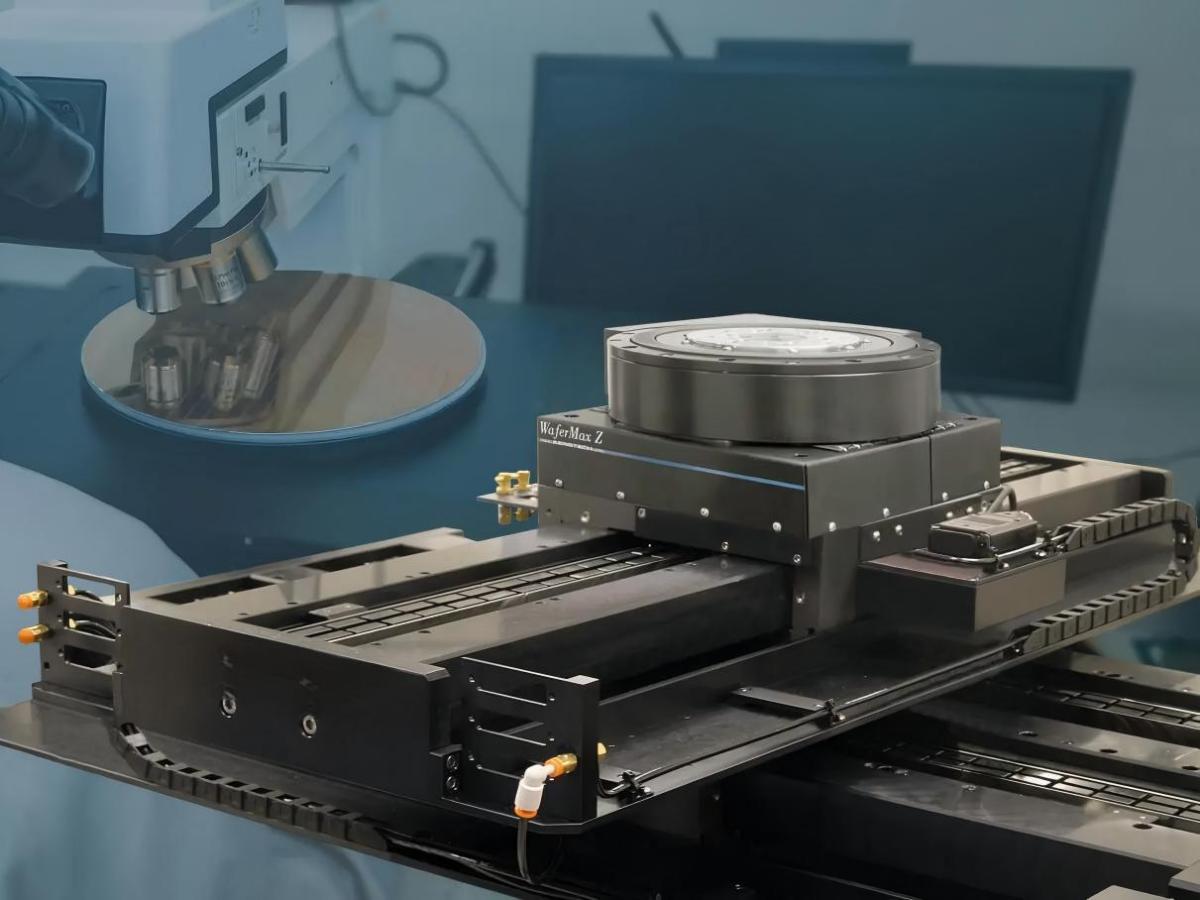

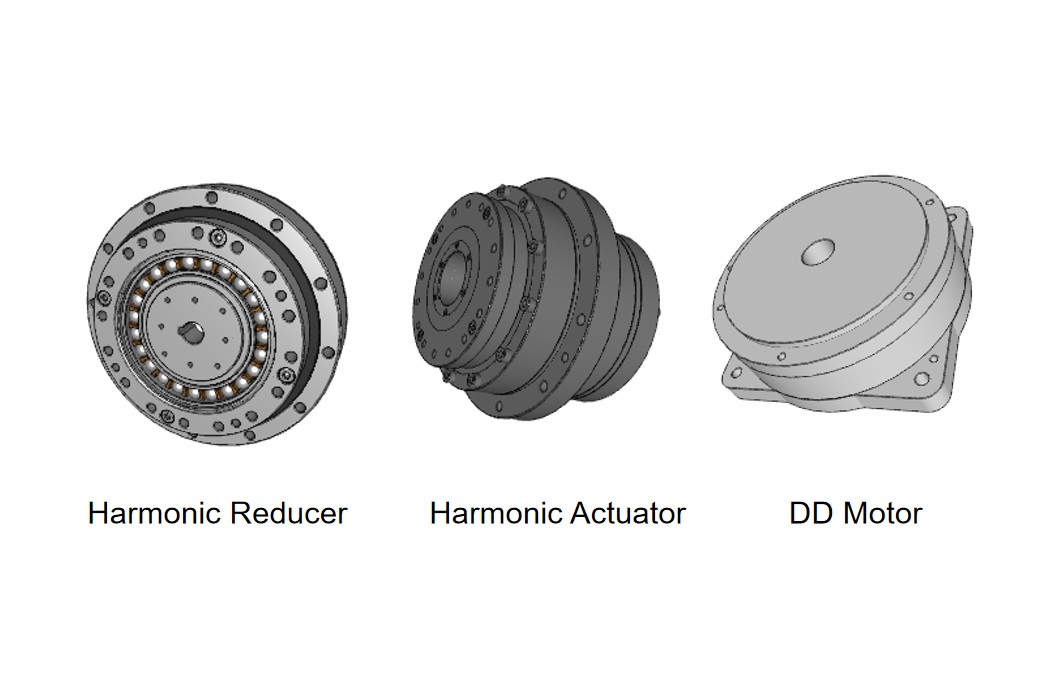

15. ¿Cómo elegir entre las tres soluciones?

Una decisión práctica de ingeniería se puede resumir de la siguiente manera.

Elija un actuador rotativo armónico cuando:

• El eje giratorio debe ser compacto.

• Se requiere un par motor elevado.

• Es importante que haya poca holgura.

• Una alta relación de reducción es útil

• La arquitectura integrada puede simplificar la máquina.

• El equipo tiene un espacio de instalación limitado.

• Elija un reductor armónico cuando:

• El fabricante de equipos originales ya tiene un servomotor preferido.

• La selección de motores debe seguir siendo flexible.

• El eje rotatorio está altamente personalizado.

El fabricante desea un diseño independiente para el motor y la transmisión.

Es necesario admitir varios tamaños de motor.

Elija un motor de par de accionamiento directo cuando:

• La alta respuesta dinámica es fundamental.

• Se requiere rotación continua

• El movimiento suave es importante

• Se debe eliminar la reducción mecánica.

• El motor puede proporcionar el par de salida requerido directamente

16. Un mejor principio de selección para equipos de empaquetado de semiconductores

Para equipos de semiconductores, el proceso de selección debe seguir esta secuencia:

Requisito del proceso

↓

Precisión y repetibilidad

↓

Perfil de movimiento

↓

inercia de carga

↓

Par requerido

↓

Tiempo de asentamiento

↓

Estabilidad térmica

↓

Arquitectura mecánica

↓

Selección de motor/reductor/actuador

Esto es más fiable que empezar con:

“¿Qué reductor ofrece la mayor precisión?”

Porque la máxima precisión a nivel de componentes no garantiza necesariamente el mejor rendimiento a nivel de máquina.

17. El papel de HONPINE en el movimiento rotatorio de precisión

Aquí es donde HONPINE puede integrarse de forma natural en el artículo sin convertirlo en un anuncio de producto.

Para equipos de encapsulado de semiconductores, HONPINE ofrece tres enfoques de movimiento rotatorio complementarios.

Actuador rotativo armónico

Para ejes rotativos integrados compactos que requieren:

precisión + densidad de par + baja holgura + integración

Reductor armónico de precisión

Para fabricantes de equipos originales que requieran:

Combinación flexible de motores + arquitectura de transmisión personalizada + posicionamiento de precisión

Motor de par sin marco

Para aplicaciones que requieren:

Accionamiento directo + alta respuesta dinámica + movimiento rotatorio suave

Las tres soluciones no pretenden sustituirse unas a otras.

Abordan diferentes prioridades de ingeniería dentro del mismo mercado de movimiento de precisión.

Conclusión

El desarrollo de sistemas avanzados de empaquetado de semiconductores está impulsando a los fabricantes de equipos a mejorar no solo la precisión de la colocación, sino también la productividad por hora (UPH), el tiempo de estabilización, la estabilidad térmica y la repetibilidad a largo plazo.

En el caso de los sistemas de movimiento rotatorio, la elección entre un actuador rotatorio armónico, un reductor armónico y un motor de par de accionamiento directo debe basarse, por tanto, en el perfil de movimiento completo en lugar de en una única especificación de catálogo.

Un actuador rotativo armónico es especialmente adecuado cuando la alta densidad de par, la compacidad, la baja holgura y la integración del sistema son importantes.

Un reductor armónico proporciona mayor flexibilidad cuando los fabricantes de equipos originales (OEM) desean seleccionar su propio servomotor y diseñar un sistema de transmisión personalizado.

Un motor de par de accionamiento directo resulta atractivo cuando los requisitos principales son una alta respuesta dinámica, un movimiento suave y un control directo de la carga.

Para equipos de unión de chips, alineación de obleas, indexación de precisión, inspección rotativa, AOI y empaquetado de semiconductores, la selección final debe basarse en:

inercia de carga + par + velocidad + aceleración + tiempo de estabilización + repetibilidad + rigidez + estabilidad térmica + espacio de instalación.

El objetivo no es simplemente seleccionar el componente con la mayor precisión nominal.

El objetivo es construir un eje rotatorio que pueda mantener la precisión requerida a la velocidad de producción necesaria, de forma continua y fiable.
