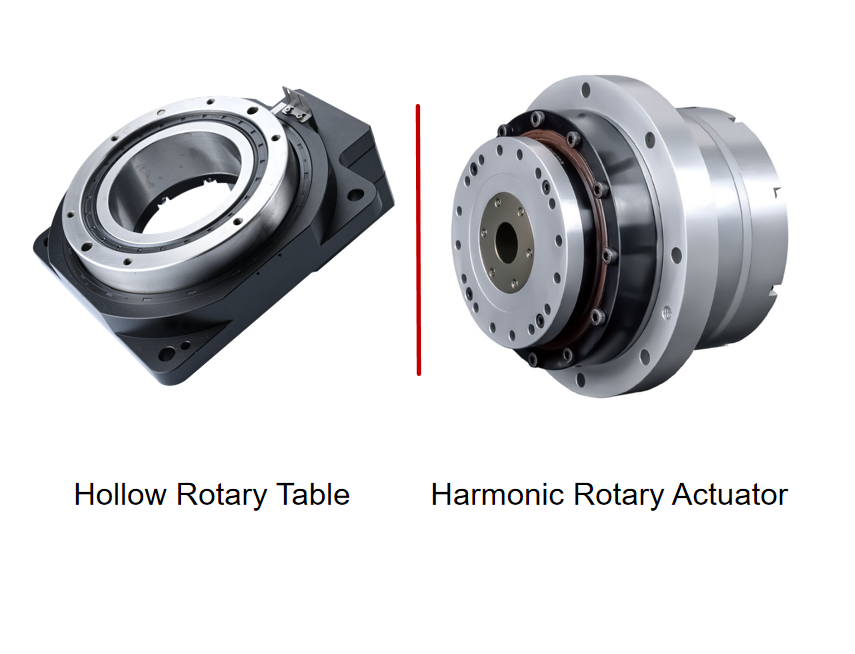

Mesa rotativa hueca frente a actuador rotativo armónico: cómo elegir para la automatización industrial de alta precisión

El movimiento rotatorio se utiliza ampliamente en la automatización industrial moderna, desde el ensamblaje de componentes electrónicos 3C y la inspección de semiconductores hasta el mecanizado CNC, la producción de baterías de litio y los equipos de pruebas de precisión. A medida que las máquinas se vuelven más rápidas y precisas, la elección de los componentes de transmisión y posicionamiento rotatorio adquiere una importancia cada vez mayor.

Tanto una mesa giratoria hueca como un actuador rotativo armónico pueden proporcionar un movimiento rotatorio preciso, pero están diseñados para diferentes requisitos mecánicos. Una mesa giratoria hueca generalmente se construye alrededor de una plataforma giratoria rígida, lo que la hace adecuada para indexación, posicionamiento y el transporte de cargas relativamente grandes. Un actuador rotativo armónico integra un motor con un sistema de transmisión armónica de precisión, lo que lo hace adecuado para ejes rotatorios compactos controlados por servomotores.

Por lo tanto, la elección correcta depende de algo más que el par motor o la precisión de posicionamiento. Los ingenieros deben considerar la inercia de la carga, la aceleración, las cargas radiales y axiales, la precisión de posicionamiento, el juego mecánico, el diámetro del hueco, el espacio de instalación y la integración del sistema antes de seleccionar una solución.

Este artículo compara las mesas giratorias huecas y los actuadores rotativos armónicos desde la perspectiva de la automatización industrial de alta precisión y explica qué solución se adapta mejor a las diferentes aplicaciones.

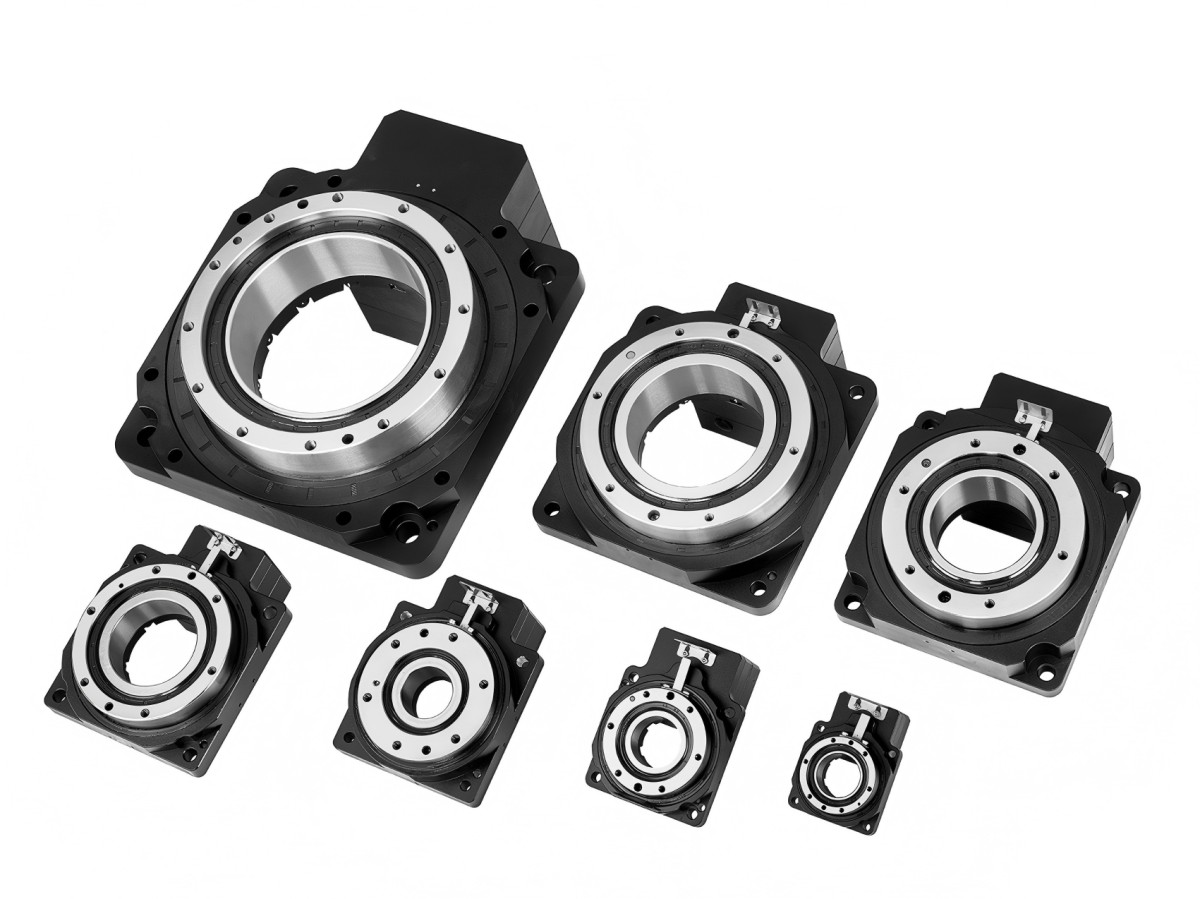

¿Qué es una mesa giratoria hueca?

Una mesa giratoria hueca es un mecanismo de posicionamiento giratorio de precisión diseñado para rotar y posicionar con exactitud una pieza de trabajo, un accesorio o la plataforma de una máquina. Su característica más distintiva es el orificio central pasante, que permite el paso de cables, tubos neumáticos, líneas de vacío, ejes u otros componentes a través del conjunto giratorio.

Esta estructura resulta especialmente útil en equipos automatizados donde el cableado y los servicios públicos deben pasar por el centro de una plataforma giratoria.

Las aplicaciones típicas incluyen:

• Equipos de ensamblaje electrónico 3C

• Equipos para la producción de baterías de litio

• Sistemas de inspección de semiconductores

• Máquinas de ensamblaje de precisión

• Sistemas de posicionamiento rotatorio CNC

• Estaciones de indexación automatizadas

• Equipos de inspección visual

• Equipos médicos y de laboratorio

Para la automatización de múltiples estaciones, una mesa giratoria hueca puede soportar varios accesorios alrededor de una plataforma giratoria, al tiempo que permite que los servicios públicos se enruten a través del centro.

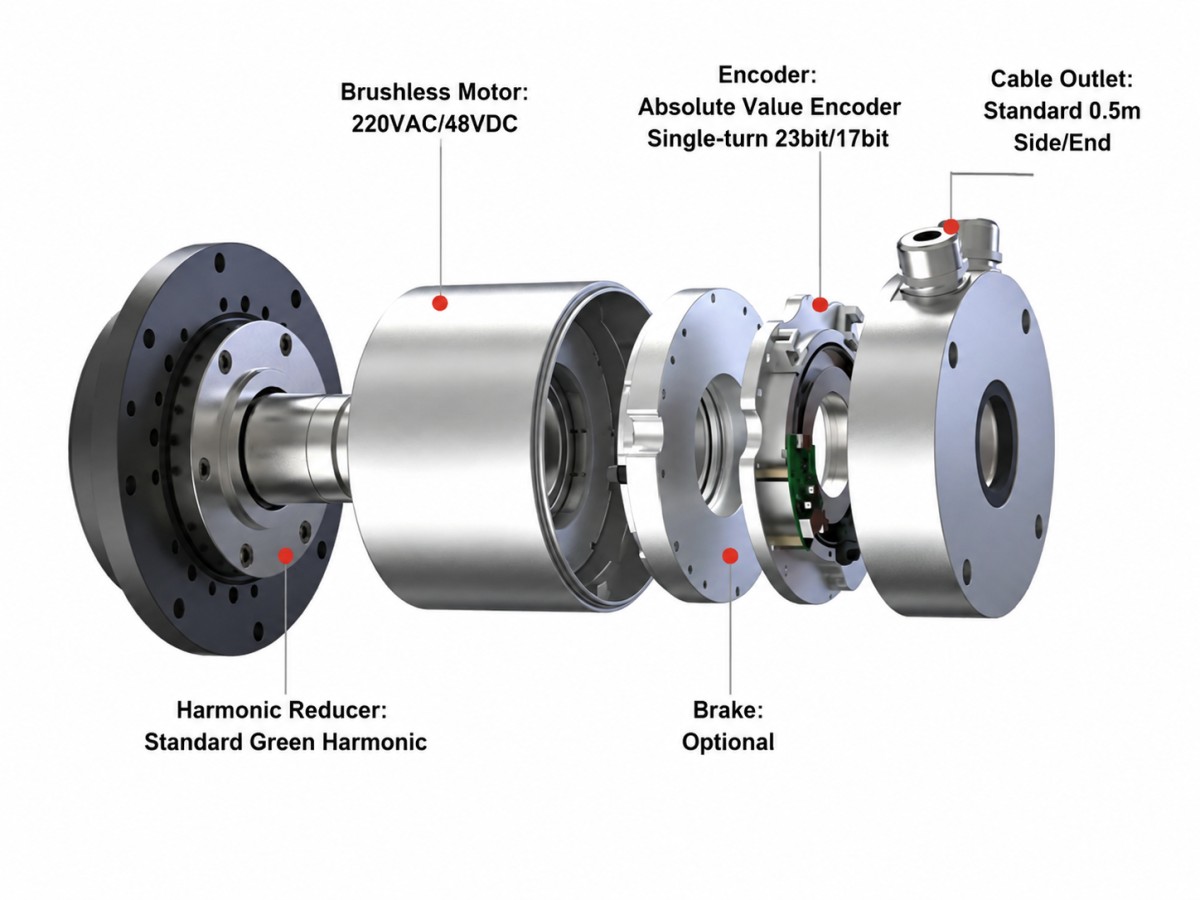

¿Qué es un actuador rotativo armónico?

Un actuador rotativo armónico es un accionamiento rotativo integrado que combina un motor con un mecanismo de transmisión armónica de precisión. Según el modelo, también puede integrar un codificador, un freno, un controlador u otros componentes de retroalimentación.

La transmisión armónica proporciona una alta relación de reducción, una baja holgura y una alta precisión de posicionamiento dentro de un paquete mecánico compacto.

A diferencia de una mesa giratoria convencional, que está diseñada principalmente como una plataforma de posicionamiento que soporta carga, un actuador rotativo armónico está diseñado como un accionamiento rotativo de precisión completo.

Esto lo hace adecuado para aplicaciones industriales como:

• ejes rotativos de precisión

• Equipos semiconductores

• Automatización 3C

• Sistemas de inspección óptica

• Máquinas dispensadoras de precisión

• Equipos de ensamblaje automatizados

• Mecanismos rotativos auxiliares CNC

• Sistemas de posicionamiento de alta precisión

La distinción importante radica en que ambos productos resuelven problemas mecánicos diferentes, aunque ambos son capaces de realizar movimientos rotatorios de precisión.

Mesa giratoria hueca frente a actuador rotativo armónico: diferencias clave

La diferencia fundamental radica en la prioridad del diseño.

Una mesa giratoria hueca prioriza la rigidez de la plataforma, la capacidad de carga, el indexado y el enrutamiento centralizado del cable. Un actuador rotativo armónico prioriza la transmisión de precisión, la baja holgura, el control servo y el rendimiento del accionamiento rotativo integrado.

Esta comparación demuestra por qué no tiene sentido simplemente preguntar qué producto ofrece un mejor rendimiento. La pregunta más pertinente es qué arquitectura se ajusta mejor a los requisitos mecánicos de la máquina.

Capacidad de carga e inercia rotacional

La capacidad de carga es uno de los primeros parámetros a evaluar en equipos rotativos industriales. Sin embargo, la masa total de la carga por sí sola no es suficiente. La distribución de la carga también afecta al par motor requerido.

Para un sistema rotatorio, la inercia rotacional total se puede estimar como:

Jtotal = Jmesa + Jpieza + Jdispositivo

Para una plataforma giratoria circular sólida, la inercia de la plataforma se puede aproximar mediante:

J = 1/2 × m × r²

donde m es la masa y r es el radio de rotación.

Cuanto más alejada esté la carga del centro de rotación, mayor será su influencia sobre la inercia.

Esto es especialmente importante en máquinas de ensamblaje 3C, sistemas de indexación de baterías y equipos de inspección multiestación. Una plataforma giratoria con varios elementos de fijación cerca de su circunferencia exterior puede tener una inercia mucho mayor que una pieza de trabajo compacta montada cerca del centro.

Una mesa giratoria hueca suele ser ventajosa cuando la plataforma giratoria debe soportar una carga considerable. Un actuador rotativo armónico puede ser preferible cuando la carga forma parte de un eje giratorio compacto y la alta densidad de par es más importante que soportar una plataforma grande.

Ciclo de aceleración, par motor y movimiento

Tras calcular la inercia, el siguiente paso es determinar el par de aceleración.

La relación básica es:

Tacc = J × α

dónde:

• Tacc es el par de aceleración

• J es la inercia rotacional total

• α es la aceleración angular

El par motor real requerido también debe tener en cuenta la fricción, las cargas externas, las cargas desequilibradas y un factor de seguridad adecuado.

Para una máquina indexadora, el perfil de movimiento es especialmente importante. Una máquina que gira 45° cada dos segundos tiene requisitos muy diferentes a los de un eje rotatorio que gira continuamente a velocidad fija.

Por ejemplo, una mesa de clasificación o inspección de baterías puede necesitar acelerar rápidamente, posicionarse con precisión, estabilizarse, realizar el proceso y luego repetirlo. En esta situación, la aceleración, la desaceleración, el tiempo de estabilización y la repetibilidad son más importantes que simplemente considerar el par máximo de salida.

Para ejes de precisión accionados por servomotores, los actuadores rotativos armónicos pueden proporcionar una solución de transmisión compacta con poca holgura y una retroalimentación precisa.

Precisión y repetibilidad del posicionamiento

La precisión de posicionamiento suele ser una de las especificaciones más importantes en la automatización de precisión, pero no debe evaluarse de forma aislada.

Se deben considerar tres parámetros por separado:

• Precisión de posicionamiento

• Repetibilidad

• Reacción

La precisión de posicionamiento describe qué tan cerca está la posición real de la posición deseada. La repetibilidad describe con qué consistencia el mecanismo regresa a la misma posición. El juego mecánico representa la holgura angular dentro del sistema de transmisión.

Una máquina puede requerir una excelente repetibilidad sin necesidad de una precisión de posicionamiento absoluto extremadamente alta.

Por ejemplo, una máquina de ensamblaje 3C puede posicionar repetidamente los componentes en la misma ubicación angular, mientras que un sistema de inspección de semiconductores puede requerir tanto una alta repetibilidad como errores angulares extremadamente pequeños.

Los sistemas de transmisión armónica resultan especialmente atractivos para aplicaciones de precisión, ya que sus características de baja holgura pueden mejorar la exactitud y la consistencia del movimiento rotatorio controlado por servomotores.

Una mesa giratoria hueca también puede proporcionar una alta precisión de posicionamiento, pero el rendimiento final depende de su mecanismo de transmisión, cojinetes, codificador, tolerancias de fabricación y sistema de control.

Diámetro hueco y enrutamiento interno del cable

Una de las razones más importantes para elegir una mesa giratoria hueca es su gran abertura central.

Los equipos industriales con frecuencia necesitan canalizar múltiples servicios a través del centro de un mecanismo giratorio, entre ellos:

• Cables de servo

• Cables del codificador

• tubos neumáticos

• Líneas de vacío

• Líneas de refrigeración

• Cables ópticos

• ejes mecánicos

Un orificio pasante de gran tamaño puede simplificar el diseño de la máquina y reducir la necesidad de tender cables alrededor del exterior del eje giratorio.

Sin embargo, el mayor diámetro hueco posible no es necesariamente la mejor opción.

La abertura central debe estar equilibrada con:

• Rigidez estructural

• Tamaño del rodamiento

• Capacidad de carga

• Dimensiones generales

• Par requerido

• Espacio de instalación

Por este motivo, el haz de cables y las tuberías necesarios deben definirse durante la fase de diseño mecánico, en lugar de después de que ya se haya seleccionado la mesa giratoria.

Carga radial, carga axial y momento de vuelco

Las plataformas rotativas industriales suelen estar sometidas a algo más que un simple par de torsión rotacional.

Una pieza de trabajo puede montarse a cierta distancia del centro de rotación, generando fuerzas radiales y un momento de vuelco. Estas cargas pueden ser significativas en equipos de inspección, sistemas de dosificación, máquinas de ensamblaje y sistemas de posicionamiento rotatorio CNC.

Por ejemplo, si se monta un accesorio pesado cerca del borde exterior de una mesa giratoria, el sistema de rodamientos debe soportar el momento resultante manteniendo la precisión de posicionamiento requerida.

Esta es un área donde una mesa giratoria hueca puede ser particularmente útil porque su estructura mecánica está diseñada para soportar una plataforma giratoria.

En el caso de un actuador rotativo armónico, los ingenieros deben evaluar la capacidad de carga de salida del actuador, las cargas radiales y axiales admisibles y el momento de vuelco permisible de acuerdo con las especificaciones del fabricante.

La capacidad de torsión por sí sola nunca debe utilizarse como sustituto de un análisis de carga completo.

Integración de sistemas

Otra diferencia importante radica en la forma en que ambas soluciones se integran en una máquina.

Una mesa giratoria convencional puede utilizar una configuración como la siguiente:

Servomotor → reductor → mesa giratoria → carga

Por lo tanto, es posible que sea necesario seleccionar e instalar por separado el motor, el variador, el codificador y el controlador.

Un actuador rotativo armónico puede integrar varios componentes en un único conjunto:

Motor + Reductor armónico + Codificador + Carcasa + Freno/accionador opcional

Esto puede reducir el número de interfaces mecánicas y simplificar el diseño de ejes rotativos de precisión.

Para los fabricantes de equipos industriales, la integración también puede reducir el trabajo de montaje y hacer que el mecanismo rotatorio en su conjunto sea más compacto.

Sin embargo, un actuador integrado no es automáticamente la mejor solución. Si la máquina requiere una plataforma giratoria grande, múltiples fijaciones, una gran abertura central y una capacidad de carga de vuelco considerable, una mesa giratoria hueca específica podría ser la arquitectura más adecuada.

Mesa giratoria hueca frente a actuador rotativo armónico para automatización 3C

Los equipos de fabricación 3C suelen requerir indexación rápida, posicionamiento preciso, diseños de máquina compactos y enrutamiento de cables fiable.

Una mesa giratoria hueca es especialmente adecuada para equipos de montaje de varias estaciones, donde varias piezas o dispositivos de fijación se montan alrededor de una plataforma giratoria.

Por ejemplo, una mesa de ensamblaje automatizada puede tener ocho estaciones. Cada estación puede realizar un proceso diferente mientras la plataforma se desplaza a la siguiente posición.

La estructura hueca central también puede simplificar el enrutamiento de las conexiones neumáticas y eléctricas.

Un actuador rotativo armónico resulta atractivo cuando la máquina requiere un eje rotativo compacto de precisión con control servo continuo y una holgura muy baja.

Por este motivo, la elección depende de si el mecanismo giratorio es principalmente una plataforma indexadora de soporte de carga o un servoeje de precisión.

Mesa giratoria hueca frente a actuador rotatorio armónico para equipos semiconductores.

Los equipos para semiconductores imponen requisitos particularmente exigentes a los sistemas de movimiento. Dependiendo del proceso, el eje rotatorio puede requerir alta repetibilidad, baja vibración, posicionamiento preciso, instalación compacta y gestión de cables fiable.

Una mesa giratoria hueca puede resultar ventajosa para plataformas de posicionamiento o mecanismos de mayor tamaño en los que sea necesario que pasen cables y servicios públicos por el centro.

Un actuador rotativo armónico puede ser más adecuado para ejes de precisión compactos donde la baja holgura y el posicionamiento angular controlado por servomotor son factores críticos.

Para aplicaciones de semiconductores, los ingenieros también deben considerar:

• Repetibilidad del posicionamiento

• Precisión angular

• Rigidez mecánica

• Vibración

• Estabilidad térmica

• Enrutamiento de cables

• Espacio de instalación

• Ciclo de trabajo

La selección final debe basarse en la arquitectura de movimiento completa, en lugar de en una sola especificación.

Mesa giratoria hueca frente a actuador rotativo armónico para aplicaciones CNC

Los equipos CNC requieren un movimiento rotatorio estable y predecible. Dependiendo de la estructura de la máquina, el mecanismo rotatorio puede necesitar soportar una pieza de trabajo, una herramienta o un dispositivo de fijación de tamaño considerable.

Una mesa giratoria hueca puede ser una excelente opción para aplicaciones que impliquen piezas de trabajo grandes, cargas estructurales elevadas y un orificio pasante de gran tamaño.

Se puede considerar un actuador rotativo armónico para ejes rotativos auxiliares compactos o mecanismos de posicionamiento de precisión donde la baja holgura y la integración con servomotores son importantes.

Los parámetros de selección más importantes incluyen:

• Masa de la pieza de trabajo

• Inercia rotacional

• Fuerzas de corte o de proceso

• Cargas radiales y axiales

• Momento decisivo

• Precisión de posicionamiento

• Repetibilidad

• Velocidad máxima

• Ciclo de trabajo

En las aplicaciones CNC, la rigidez y la capacidad de carga deben evaluarse junto con el rendimiento del posicionamiento.

Mesa giratoria hueca frente a actuador rotatorio armónico para inspección de precisión

Los equipos de inspección de precisión suelen requerir un posicionamiento angular exacto combinado con un movimiento suave y repetibilidad.

Para una plataforma de inspección de gran tamaño que transporte cámaras, sensores, accesorios o múltiples piezas de trabajo, una mesa giratoria hueca puede ofrecer ventajas en cuanto a la sujeción de la carga y el enrutamiento de cables.

Para un eje óptico o de medición compacto, un actuador rotativo armónico puede proporcionar una solución más integrada.

La consideración clave es la relación entre la masa móvil, la precisión angular requerida, el tiempo de estabilización y las cargas externas.

Un codificador de alta resolución por sí solo no puede compensar el juego mecánico excesivo, la deformación estructural o la rigidez insuficiente.

Mesa giratoria hueca frente a actuador rotativo armónico para equipos de baterías de litio.

Los equipos de fabricación de baterías de litio suelen utilizar sistemas de indexación rotativa para el ensamblaje, la inspección, la clasificación y las pruebas.

Estos sistemas pueden transportar varias celdas o accesorios simultáneamente, lo que genera una considerable inercia rotacional.

Por ejemplo, una mesa indexadora de ocho estaciones con una plataforma de 300 mm de diámetro debe evaluarse en función de:

• Peso de la plataforma

• Peso de la pieza de trabajo

• Peso del accesorio

• Distribución de carga

• Ángulo de indexación

• Tiempo de aceleración

• Precisión de posicionamiento

• Diámetro hueco

Una mesa giratoria hueca puede ser especialmente adecuada cuando la aplicación combina una plataforma giratoria relativamente grande, múltiples estaciones y un sistema centralizado de cableado o enrutamiento neumático.

Un actuador rotativo armónico es más adecuado cuando el eje de rotación es compacto y el requisito principal es un movimiento preciso controlado por servomotor, en lugar de soportar una gran plataforma de indexación.

Cómo elegir la solución adecuada

Un proceso de selección práctico se puede dividir en cinco pasos.

Paso 1: Definir la carga

Determinar la masa total, la distribución de la carga, el radio máximo, la carga radial, la carga axial y la posible carga excéntrica.

Paso 2: Calcular la inercia rotacional

Calcula la inercia de la plataforma giratoria, las piezas de trabajo, los dispositivos de fijación y demás componentes móviles.

A continuación, determine el par de aceleración necesario en función del perfil de movimiento real.

Paso 3: Definir los requisitos de precisión

Especifique la precisión de posicionamiento, la repetibilidad, el juego, la resolución del codificador y el tiempo de estabilización requeridos.

No seleccione un producto únicamente porque tenga una especificación de precisión superior a la que requiere el proceso.

Paso 4: Determinar el diámetro hueco

Si es necesario que cables, líneas neumáticas, tubos de vacío o ejes pasen por el centro, determine el diámetro del orificio pasante requerido antes de seleccionar el modelo.

Deje suficiente espacio para la instalación y el mantenimiento futuro.

Paso 5: Evaluar la arquitectura mecánica

Finalmente, determine si la máquina necesita una plataforma giratoria o un actuador giratorio de precisión.

Si el requisito principal es la capacidad de carga, el indexado, un gran diámetro hueco y la rigidez de la plataforma, una mesa giratoria hueca puede ser la mejor opción.

Si el requisito principal es una baja holgura, un movimiento servo preciso, una integración compacta y una alta densidad de par, un actuador rotativo armónico puede ser más adecuado.

¿Cuál es la mejor opción para la automatización industrial de alta precisión?

Ninguna de las soluciones es universalmente mejor. La elección adecuada depende de la arquitectura de la máquina.

Una mesa giratoria hueca suele ser más adecuada cuando el mecanismo giratorio necesita soportar una plataforma o fijación sustancial, soportar cargas radiales y de vuelco, proporcionar una gran abertura central y realizar indexación o posicionamiento repetidos.

Un actuador rotativo armónico suele ser la mejor opción cuando la aplicación requiere un eje rotativo compacto de precisión, baja holgura, alta precisión de posicionamiento, alta relación de reducción y control servo integrado.

Para la automatización industrial, la selección se puede resumir de la siguiente manera:

La selección final debe confirmarse comparándola con las especificaciones del fabricante en cuanto a carga, resistencia, velocidad y precisión.

Soluciones de movimiento rotatorio de precisión HONPINE

HONPINE proporciona componentes de movimiento de precisión para automatización industrial, equipos CNC, equipos para semiconductores, fabricación 3C, sistemas de inspección y otras aplicaciones de alta precisión.

Sus soluciones de transmisión armónica y actuadores rotativos están diseñadas para aplicaciones que requieren un posicionamiento angular preciso, una baja holgura, una integración mecánica compacta y un movimiento servo fiable.

Para los ingenieros que comparan una mesa giratoria hueca con un actuador rotativo armónico, la selección debe comenzar con las condiciones de funcionamiento reales, en lugar de basarse en el nombre del producto. La inercia de carga, la aceleración, la precisión de posicionamiento, las cargas radiales y axiales, el diámetro del hueco, el espacio de instalación y el ciclo de trabajo deben evaluarse antes de elegir la configuración final.

Cuando estos parámetros están claramente definidos, resulta mucho más fácil determinar si una mesa giratoria hueca o un actuador rotativo armónico proporciona la mejor solución para un sistema de automatización industrial específico.

Conclusión

Tanto las mesas giratorias huecas como los actuadores rotativos armónicos pueden utilizarse en la automatización industrial de alta precisión, pero están optimizados para diferentes requisitos.

Una mesa giratoria hueca resulta especialmente valiosa cuando la máquina necesita una plataforma giratoria rígida, un gran orificio central pasante, una alta capacidad de carga y un rendimiento de indexación fiable.

Un actuador rotativo armónico es más adecuado cuando la máquina requiere un eje rotativo compacto de precisión con poca holgura, alta relación de reducción, control servo preciso y componentes de movimiento integrados.

Para la automatización 3C, los equipos de semiconductores, la maquinaria CNC, la producción de baterías de litio y los sistemas de inspección de precisión, la elección correcta debe basarse en la carga, la inercia, la precisión, la rigidez, el diámetro hueco, el perfil de movimiento y los requisitos de integración del sistema.

El objetivo no es seleccionar el componente rotativo más potente, sino la arquitectura de movimiento rotativo que proporcione el rendimiento requerido sin un tamaño, coste o complejidad innecesarios.
