¿Cómo mejorar la eficiencia del accionamiento armónico en sistemas de movimiento de precisión?

Introducción

La tecnología de transmisión armónica se utiliza ampliamente en articulaciones robóticas, ejes rotativos CNC, equipos de semiconductores, dispositivos médicos, sistemas de posicionamiento de precisión y automatización industrial, ya que combina una alta relación de reducción, baja holgura, dimensiones compactas, alta densidad de par y transmisión de movimiento precisa. Sin embargo, al evaluar una transmisión armónica para un sistema de movimiento de precisión, la eficiencia de transmisión no debe considerarse como una especificación aislada. La eficiencia real del sistema depende de cómo la transmisión armónica interactúa con el motor, la carga, la relación de reducción, la velocidad de operación, la lubricación, las condiciones térmicas y el perfil de movimiento.

Esta distinción cobra cada vez más importancia a medida que los equipos de automatización evolucionan hacia un mayor rendimiento dinámico y arquitecturas mecánicas más compactas. Un reductor armónico con una especificación de eficiencia adecuada puede, aun así, generar un rendimiento deficiente del sistema si el motor no tiene el tamaño correcto, la relación de reducción no se ajusta a la velocidad de salida requerida o el actuador funciona continuamente en condiciones que generan calor excesivo. Por el contrario, una combinación adecuada de reductor armónico y motor puede proporcionar una transmisión de par estable, permitiendo que todo el sistema de movimiento opere dentro de un rango de eficiencia más favorable.

Por este motivo, mejorar la eficiencia de la transmisión armónica no debe considerarse simplemente un problema de optimización de la caja de engranajes. Es mejor entenderlo como un problema de ingeniería a nivel de sistema que involucra la transmisión mecánica, el rendimiento del motor, la estrategia de control, la gestión térmica y el ciclo de trabajo real de la máquina.

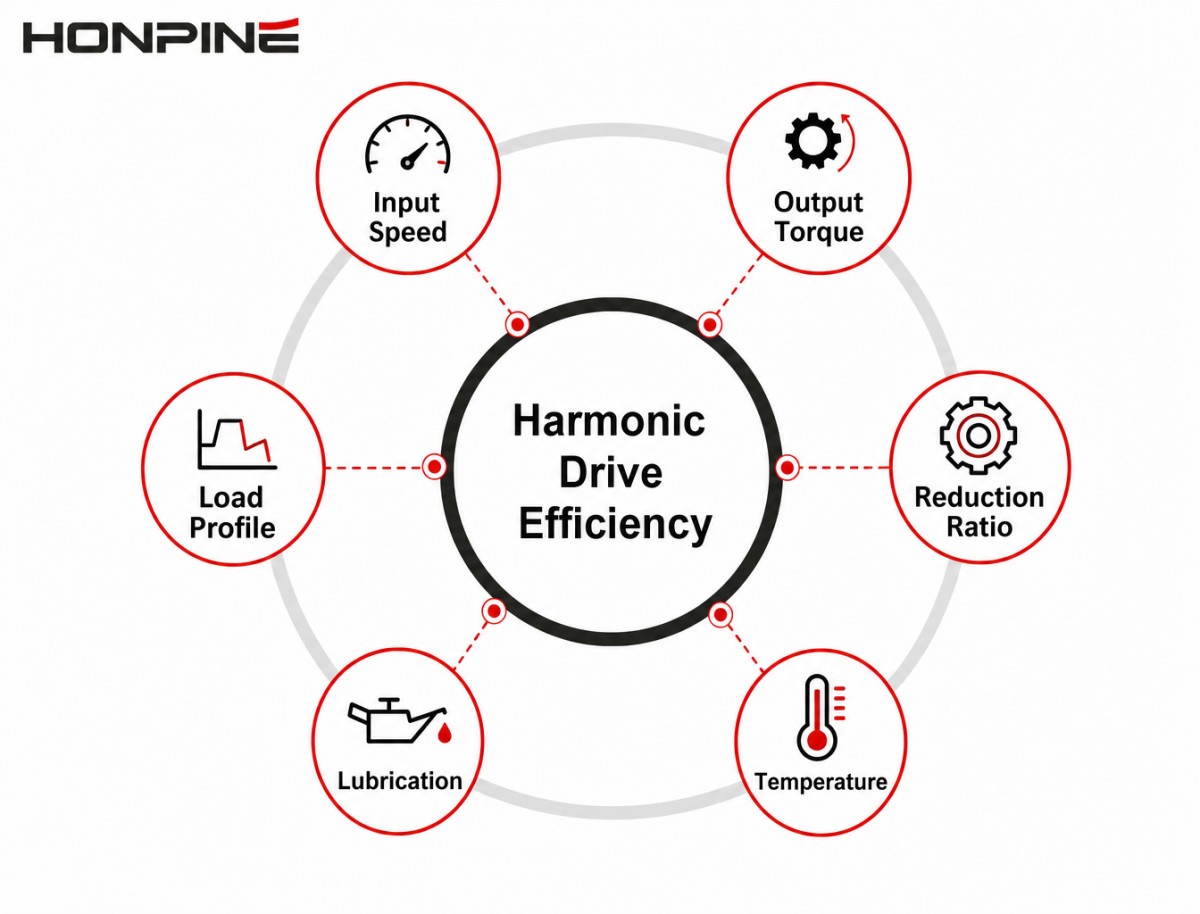

¿Qué determina realmente la eficiencia de la transmisión armónica?

La eficiencia de una transmisión armónica depende de cómo se transmite la potencia mecánica. A diferencia de un tren de engranajes rígido, una transmisión armónica se basa en la deformación elástica controlada de sus elementos y en el acoplamiento continuo entre los engranajes principales. La fricción, la deformación, las pérdidas por fricción, la resistencia a la lubricación y otros efectos mecánicos consumen parte de la energía de entrada antes de que llegue a la salida.

Esto significa que la eficiencia observada en una aplicación real puede variar según las condiciones de funcionamiento. La velocidad de entrada, el par de salida, la relación de reducción, la temperatura, el estado de lubricación y el perfil de carga influyen en el comportamiento de la transmisión. Por lo tanto, los ingenieros deben tener cuidado al comparar las cifras de eficiencia de los reductores armónicos de diferentes productos o bajo distintas condiciones de funcionamiento. Un valor medido bajo una determinada velocidad y carga no representa necesariamente la eficiencia que se alcanzará en una articulación robótica o una máquina industrial real.

La relación de reducción es particularmente importante, ya que determina la relación entre la velocidad del motor y la velocidad de salida. Una alta relación de reducción permite que un motor relativamente pequeño genere un par de salida elevado, lo que explica en parte la utilidad de los reductores armónicos en las articulaciones robóticas. Sin embargo, elegir una relación de reducción excesivamente alta puede obligar al motor a operar a una velocidad de entrada superior a la necesaria cuando la aplicación requiere una velocidad de salida relativamente alta. Por otro lado, seleccionar una relación de reducción demasiado baja puede requerir un motor de mayor tamaño para alcanzar el par de salida necesario. Por lo tanto, la relación más adecuada es aquella que permite que el motor y el reductor armónico operen dentro de un rango de par-velocidad apropiado, satisfaciendo al mismo tiempo los requisitos dinámicos de la aplicación.

La carga y la velocidad de operación también deben evaluarse conjuntamente. Un reductor armónico que funciona continuamente a alta velocidad y carga puede generar mucho más calor que uno que funciona intermitentemente a velocidad moderada. Si la temperatura resultante es excesiva, el comportamiento del lubricante, el rendimiento de los rodamientos, la temperatura del motor y la fiabilidad a largo plazo pueden verse afectados. Por consiguiente, la eficiencia de un reductor armónico siempre debe evaluarse bajo las condiciones reales de funcionamiento de la máquina, y no solo según una especificación nominal.

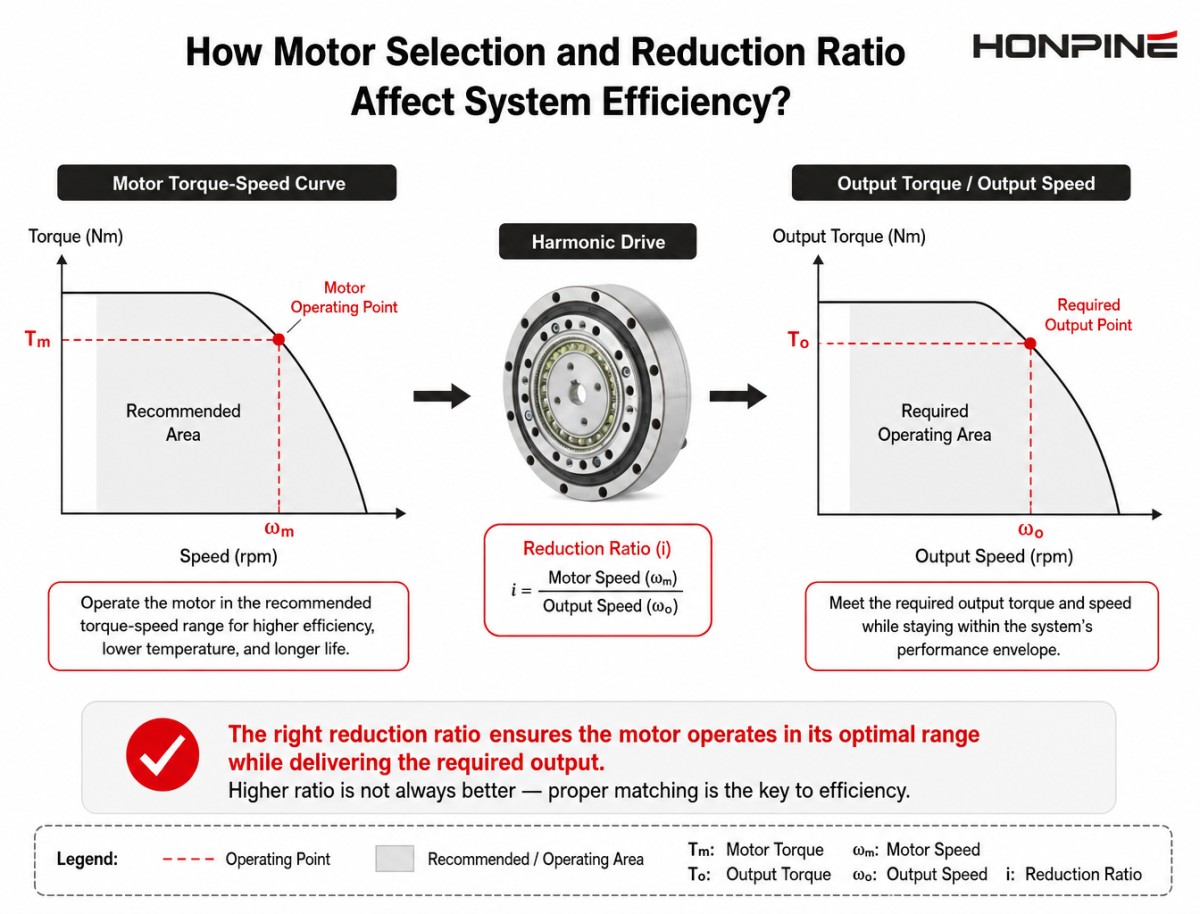

¿Cómo afectan la selección del motor y la relación de reducción a la eficiencia del sistema?

Uno de los factores más importantes para mejorar la eficiencia de un reductor armónico es la relación entre el motor y el reductor. Un reductor armónico no genera potencia por sí mismo; transforma el par y la velocidad suministrados por el motor en el movimiento de salida requerido. Si el motor no está bien adaptado a la relación de reducción, el sistema puede consumir energía innecesaria incluso cuando el reductor armónico funciona correctamente.

Consideremos una articulación robótica que requiere un par motor elevado pero una velocidad de salida relativamente baja. Una relación de reducción adecuada permite que el motor funcione a mayor velocidad, donde puede generar el par necesario de forma eficiente, mientras que el reductor armónico convierte esta entrada en un movimiento de salida de menor velocidad y mayor par. Si la relación se selecciona sin tener en cuenta las características de par-velocidad del motor, este podría operar durante gran parte de su tiempo cerca de una región menos favorable de su curva de rendimiento.

El mismo principio se aplica a la aceleración y la desaceleración. Un brazo robótico pesado o una mesa giratoria pueden requerir un par motor significativamente mayor durante la aceleración que durante la rotación continua. Si el motor y el reductor armónico se seleccionan únicamente en función del par motor continuo, el actuador puede sufrir una sobrecarga térmica durante ciclos de aceleración repetidos, aunque la carga media parezca aceptable.

Por este motivo, los ingenieros deben evaluar la relación completa entre el par motor, la velocidad del motor, la relación de reducción, el par de salida, la velocidad de salida, la inercia de la carga, la aceleración y el ciclo de trabajo. Este enfoque proporciona una base mucho más realista para mejorar la eficiencia del sistema que la simple comparación de los porcentajes de eficiencia de la caja de engranajes.

¿Por qué es importante la inercia de carga al optimizar la eficiencia de los sistemas de transmisión armónica?

La inercia de la carga es otro factor que puede influir significativamente en el consumo energético real de un sistema de movimiento de precisión.

Una pieza de trabajo grande, una mesa giratoria, un brazo robótico o un dispositivo de posicionamiento pueden requerir relativamente poco par motor una vez que giran a velocidad constante, pero mucho más par motor al acelerar o desacelerar. El par motor adicional necesario para cambiar el estado de rotación de la carga está directamente relacionado con su inercia y la aceleración angular requerida.

Esto es especialmente relevante para las mesas giratorias CNC y las articulaciones de los robots. Una pieza de trabajo pesada puede necesitar girar a través de varias posiciones angulares durante un ciclo de mecanizado. Si el mecanismo acelera, se detiene y cambia de dirección repetidamente, el motor debe superar continuamente los efectos dinámicos de la inercia de la carga.

Por lo tanto, no se debe seleccionar un variador armónico únicamente en función de la carga estática máxima. Los ingenieros deben analizar el perfil de movimiento completo, incluyendo el tiempo de aceleración, el tiempo de desaceleración, la frecuencia de posicionamiento, el par máximo, el par continuo y la relación de inercia entre el motor y la carga.

Un sistema correctamente adaptado puede reducir la carga innecesaria del motor y evitar un estrés térmico excesivo. En aplicaciones con movimientos altamente dinámicos, esto puede tener una mayor influencia en la eficiencia práctica del sistema que centrarse únicamente en el valor de eficiencia de la caja de engranajes.

¿Por qué la gestión térmica es fundamental para la eficiencia de los variadores armónicos?

La eficiencia mecánica y el rendimiento térmico están estrechamente relacionados.

Toda transmisión produce cierto grado de pérdida mecánica, y la energía asociada a estas pérdidas se convierte finalmente en calor. Al mismo tiempo, el motor y la electrónica de control generan su propio calor. Cuando la máquina funciona de forma continua, estas fuentes de calor se acumulan y deben disiparse a través de la carcasa del actuador y la estructura circundante de la máquina.

Para un sistema de movimiento de precisión que funcione varias horas al día, esto puede ser manejable. Sin embargo, para equipos industriales que operan de forma continua o casi ininterrumpida, la gestión térmica cobra mucha más importancia.

Las temperaturas excesivas pueden afectar las propiedades del lubricante, el rendimiento de los rodamientos, la temperatura del bobinado del motor, la estabilidad del codificador y la fiabilidad a largo plazo del actuador completo. Además, los cambios de temperatura pueden influir en las holguras mecánicas y el comportamiento de los componentes de transmisión de precisión.

Por lo tanto, para mejorar la eficiencia de la transmisión armónica, también se debe evaluar la trayectoria térmica completa desde el motor y la transmisión armónica a través de la carcasa del actuador y hacia la estructura circundante de la máquina.

Un sistema de movimiento eficiente no es simplemente aquel que presenta bajas pérdidas mecánicas en condiciones de laboratorio. También debe mantener un rendimiento estable bajo las condiciones térmicas reales de un funcionamiento industrial continuo.

¿Por qué los actuadores armónicos integrados cambian el debate sobre la eficiencia ?

En este punto, es importante distinguir entre la eficiencia de la transmisión armónica y la eficiencia general del actuador.

Una articulación robótica convencional puede constar de un servomotor, un reductor armónico, un codificador, un acoplamiento, un freno, un accionamiento, una carcasa y varias interfaces eléctricas y mecánicas. Cada componente tiene sus propios requisitos de diseño, y el sistema final debe cumplirlos todos.

Un actuador armónico integrado adopta un enfoque diferente al combinar varios de estos componentes en una sola unidad de movimiento. Dependiendo de la arquitectura del actuador, el motor, la transmisión armónica, el codificador, el freno y la electrónica de control pueden integrarse en una carcasa compacta.

El objetivo de esta integración no es afirmar que la transmisión armónica en sí misma se vuelva repentinamente libre de pérdidas. Las pérdidas mecánicas inherentes a la transmisión armónica siguen existiendo. En cambio, la ventaja radica en que el actuador completo puede diseñarse y ajustarse como un sistema unificado.

Esto puede reducir las interfaces mecánicas innecesarias, simplificar la instalación, acortar la cadena de transmisión externa, disminuir la complejidad del cableado y permitir seleccionar el motor y la transmisión armónica como una combinación optimizada. En aplicaciones robóticas, la reducción del tamaño y el peso del actuador también puede disminuir la inercia y la carga dinámica del robot en su conjunto.

Por ello, un actuador armónico debe evaluarse desde una perspectiva más amplia que la mera eficiencia de transmisión del accionamiento armónico.

¿Cómo puede la integración de actuadores armónicos mejorar la eficiencia a nivel de sistema?

La integración de un motor y un reductor armónico puede influir en la eficiencia de varias maneras.

En primer lugar, reduce el número de conexiones mecánicas externas. Una configuración tradicional puede requerir un motor, un acoplamiento, un reductor, componentes adicionales del eje y estructuras mecánicas de soporte. Cada interfaz adicional aumenta la complejidad del montaje y puede generar requisitos de alineación, fricción o flexibilidad mecánica.

Un actuador armónico integrado puede combinar estas funciones en una sola unidad estructural. Esto no elimina todas las pérdidas mecánicas, pero puede reducir la cantidad de componentes que deben considerarse al optimizar la arquitectura de movimiento.

En segundo lugar, la integración hace que la compatibilidad entre motor y reductor sea más importante y potencialmente más efectiva. En lugar de seleccionar un motor y una caja de engranajes de forma independiente, el actuador se puede diseñar en función del par de salida, la velocidad, la inercia y el ciclo de trabajo reales que requiere la aplicación.

En tercer lugar, la integración de un codificador puede mejorar la arquitectura de retroalimentación. Para aplicaciones de movimiento de alta precisión, la retroalimentación del motor y la del lado de salida proporcionan información diferente. Un codificador absoluto en el lado de salida puede medir la posición real de la salida del actuador, lo que permite al sistema de control compensar de forma más eficaz los errores de movimiento dentro del sistema de transmisión completo.

Estas ventajas demuestran por qué la eficiencia del sistema no debe reducirse a un único valor de eficiencia de la caja de engranajes. En muchas aplicaciones robóticas, la eficiencia del actuador completo depende de la integración mecánica, las condiciones de funcionamiento del motor, el rendimiento del control, el comportamiento térmico y las características de la carga.

¿Por qué el peso del actuador también puede influir en el consumo de energía del robot?

La relación entre la eficiencia del actuador y el consumo de energía del robot resulta aún más interesante en los robots humanoides y otros sistemas robóticos multieje.

Una articulación robótica forma parte de un mecanismo móvil. Al reducir la masa de un actuador, el robot puede necesitar menos torque para acelerar la articulación y los componentes conectados a ella. Este efecto también puede propagarse a las articulaciones vecinas, ya que cada una contribuye a la masa e inercia totales del robot.

Esto crea una relación a nivel de sistema:

Menor masa del actuador → Menor inercia de movimiento → Menor requerimiento de par dinámico → Potencialmente menor consumo de energía

Esto no significa que un actuador más ligero sea automáticamente más eficiente energéticamente. Un actuador ligero aún necesita suficiente par motor, rigidez, capacidad térmica y fiabilidad para la aplicación.

Sin embargo, al diseñar robots humanoides, robots colaborativos y otras plataformas robóticas ligeras, la masa del actuador se convierte en una parte importante de la ecuación energética general.

Esta es una de las razones por las que los actuadores armónicos integrados son cada vez más relevantes en el diseño de articulaciones robóticas. El objetivo no es simplemente reducir el tamaño de la caja de engranajes armónicos, sino integrar el sistema completo de accionamiento de la articulación, manteniendo la densidad de par, la precisión de posicionamiento, la rigidez, la respuesta dinámica y el rendimiento térmico requeridos.

Eficiencia de la transmisión armónica en la automatización CNC y de precisión

Las mesas giratorias CNC y los equipos de automatización de precisión tienen requisitos algo diferentes a los de los robots móviles.

En aplicaciones CNC, la carga rotacional puede ser extremadamente pesada, y el eje puede necesitar resistir fuerzas de mecanizado externas manteniendo un posicionamiento angular preciso. En esta situación, se debe considerar la eficiencia junto con la rigidez torsional, la precisión de posicionamiento, la repetibilidad, la capacidad de carga y la estabilidad térmica.

Un reductor armónico con una excelente eficiencia de transmisión puede no ser la mejor solución si sus características mecánicas no cumplen con las condiciones de mecanizado requeridas.

El mismo principio se aplica a los equipos semiconductores y ópticos. Estos sistemas pueden utilizar cargas relativamente pequeñas, pero requieren un posicionamiento angular extremadamente preciso y un movimiento suave a baja velocidad. La fricción mecánica, la deriva térmica, la retroalimentación del codificador y la conformidad de la transmisión pueden llegar a ser más importantes que la simple maximización de la eficiencia energética.

Por lo tanto, el enfoque correcto consiste en determinar qué parámetros de rendimiento son más críticos para la aplicación y, a continuación, optimizar la arquitectura de movimiento completa en consecuencia.

¿Puede una mayor eficiencia en la reducción de armónicos disminuir el tamaño del motor?

Una mayor eficiencia de transmisión puede reducir potencialmente la potencia de entrada necesaria para lograr una determinada condición de salida, pero no significa automáticamente que se pueda seleccionar un motor más pequeño.

El dimensionamiento del motor sigue dependiendo del par continuo, el par máximo, el par de aceleración, la velocidad máxima, los límites térmicos, la inercia de la carga y el ciclo de trabajo.

Por ejemplo, una articulación robótica puede requerir un par máximo elevado para una aceleración rápida, aunque su par medio sea relativamente bajo. En esta situación, el motor debe proporcionar el rendimiento máximo requerido independientemente de la eficiencia nominal de la caja de engranajes.

Por lo tanto, el enfoque correcto consiste en calcular el perfil completo de par-velocidad de la aplicación y, a continuación, determinar la configuración adecuada del motor, la relación de transmisión armónica y el actuador.

Esta es otra razón por la que las soluciones integradas de actuadores armónicos pueden ser útiles. En lugar de tratar el motor y la caja de engranajes como componentes independientes, el actuador puede evaluarse como una unidad de movimiento completa según los requisitos reales del robot o del sistema de automatización.

¿Cómo seleccionar un actuador armónico para un mejor rendimiento del sistema?

La selección de un actuador armónico debe comenzar con los requisitos de movimiento de la aplicación, en lugar de con las especificaciones de un catálogo.

La primera consideración es el par y la velocidad de salida requeridos. El par continuo determina la capacidad del actuador para operar en condiciones normales, mientras que el par máximo determina su capacidad para manejar aceleraciones, desaceleraciones, cargas transitorias y perturbaciones externas.

La siguiente consideración es la inercia de la carga. Una carga de alta inercia puede requerir un par máximo sustancialmente mayor durante la aceleración, incluso cuando el requerimiento de par continuo se mantiene relativamente moderado.

La precisión y la repetibilidad del posicionamiento deben considerarse junto con la holgura y la rigidez torsional. En aplicaciones que implican cambios frecuentes de dirección, las características de transmisión pueden influir significativamente en el rendimiento real del posicionamiento.

El ciclo de funcionamiento del actuador es igualmente importante. Un actuador utilizado de forma intermitente en un mecanismo de laboratorio tiene requisitos térmicos muy diferentes a los de uno que funciona de forma continua en una línea de producción industrial.

Por último, los ingenieros deben tener en cuenta la integración mecánica. Si la aplicación requiere una instalación compacta, electrónica de accionamiento integrada, retroalimentación de codificador absoluto, funciones de frenado o enrutamiento de cables en ejes huecos, estos requisitos deben incluirse en el proceso de selección del actuador desde el principio.

Este enfoque basado en la aplicación es más fiable que seleccionar un actuador basándose únicamente en el par motor.

¿Cómo aborda HONPINE el diseño de actuadores armónicos?

Para HONPINE, el desarrollo de un actuador armónico no es simplemente una cuestión de combinar un motor con un reductor armónico.

El actuador debe funcionar como una unidad completa de control de movimiento. Su motor, transmisión armónica, configuración del codificador, estructura mecánica, electrónica de accionamiento e interfaz de comunicación deben trabajar conjuntamente según los requisitos específicos de la aplicación.

Las distintas aplicaciones pueden requerir características de actuador muy diferentes. La articulación de un robot humanoide puede priorizar la densidad de par, el bajo peso, las dimensiones compactas y la respuesta dinámica. Un eje rotatorio CNC puede hacer mayor hincapié en la rigidez, la precisión de posicionamiento, la estabilidad térmica y el funcionamiento continuo. Un semiconductor o un dispositivo médico puede requerir una integración compacta, un movimiento suave, una retroalimentación precisa y un comportamiento mecánico controlado.

Por lo tanto, la configuración adecuada del actuador debe determinarse en función de la relación entre el par, la velocidad, la inercia de la carga, la relación de reducción, el ciclo de trabajo, la precisión de posicionamiento, el espacio de instalación y los requisitos de control.

Por este motivo, un actuador armónico no debe evaluarse únicamente en función de un parámetro como la eficiencia de la transmisión armónica. La cuestión más importante es si la arquitectura completa del actuador está optimizada para la máquina en cuestión.

De la eficiencia de la transmisión armónica a la optimización completa del sistema de movimiento.

La forma más eficaz de mejorar la eficiencia del sistema de movimiento es dejar de tratar la caja de engranajes como un componente aislado.

Un sistema de transmisión armónica forma parte de un sistema más amplio que incluye el motor, el codificador, el accionamiento, los cojinetes, la carga, la estructura mecánica y la estrategia de control. Mejorar un componente e ignorar los demás puede generar resultados limitados.

Para algunas aplicaciones, un motor convencional con reductor armónico puede seguir siendo la arquitectura más adecuada. Para otras, un actuador armónico integrado puede simplificar la estructura mecánica y proporcionar un mejor equilibrio entre densidad de par, peso, rendimiento de posicionamiento, integración de control y eficiencia de instalación.

La solución adecuada depende de la máquina.

Por lo tanto, para los ingenieros que desarrollan articulaciones robóticas, ejes rotativos CNC, equipos para semiconductores, equipos médicos y sistemas de automatización de precisión, el objetivo debería ser optimizar la arquitectura de movimiento completa en lugar de perseguir el mayor número de eficiencia individual.

Conclusión

Mejorar la eficiencia de los sistemas de transmisión armónica requiere más que seleccionar una caja de engranajes con una especificación de mayor eficiencia. El rendimiento real del sistema depende de la relación entre la relación de reducción, el punto de funcionamiento del motor, el par de salida, la velocidad, la inercia de la carga, la lubricación, las condiciones térmicas y el ciclo de trabajo.

La correcta combinación entre el motor y el variador armónico es uno de los factores más importantes. Una relación de reducción adecuada permite que el motor funcione dentro de un rango de par-velocidad más apropiado, mientras que una correcta consideración de la inercia de la carga y los ciclos de funcionamiento previene picos de carga innecesarios y tensiones térmicas excesivas.

Al mismo tiempo, el desarrollo de actuadores armónicos integrados ofrece otra forma de optimizar los sistemas de movimiento. Al integrar la transmisión armónica con el motor, el codificador, la electrónica de control y otros componentes, un actuador puede reducir la complejidad mecánica y proporcionar una solución más coordinada para sistemas robóticos y de automatización compactos.

La distinción clave radica en que la Eficiencia de Transmisión Armónica describe la eficiencia de la transmisión, mientras que la eficiencia del actuador o del sistema describe la eficacia con la que toda la arquitectura de movimiento convierte la entrada eléctrica en movimiento mecánico útil.

Para los fabricantes de equipos, esta perspectiva más amplia permite seleccionar una solución de movimiento basada no solo en la eficiencia de la caja de engranajes, sino también en la densidad de par, la precisión de posicionamiento, la rigidez, la respuesta dinámica, el rendimiento térmico, el peso, los requisitos de integración y la fiabilidad a largo plazo.

Ahí es donde el diseño de actuadores armónicos específicos para cada aplicación cobra valor: el objetivo no es simplemente lograr un alto índice de eficiencia, sino crear un sistema de movimiento que funcione de manera eficiente y confiable en las condiciones reales de la máquina.
