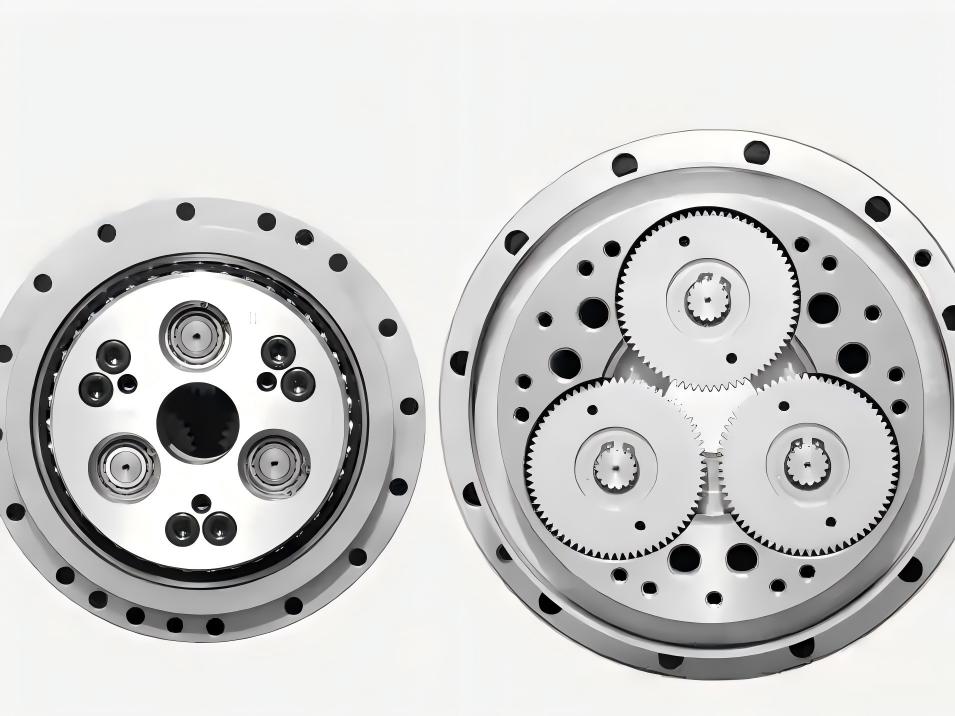

Reductor RV para robots industriales: cómo adaptar la carga, la precisión y la vida útil a diferentes aplicaciones

Introducción

Una caja de engranajes RV es más que un simple componente de transmisión de alta relación. En los robots industriales, la caja de engranajes afecta directamente la precisión de posicionamiento, la rigidez estructural, la vibración, la respuesta dinámica y, en última instancia, la vida útil de toda la articulación del robot. A medida que las aplicaciones robóticas evolucionan desde las operaciones convencionales de recogida y colocación hacia la soldadura, el paletizado, el mecanizado, el ensamblaje y otros procesos de alta carga, los requisitos para una caja de engranajes RV se vuelven cada vez más específicos para cada aplicación.

Una caja de engranajes que funciona bien en un robot de manipulación a baja velocidad puede no ser la opción adecuada para un robot de mecanizado sometido a cargas externas continuas. Del mismo modo, un reductor seleccionado únicamente en función del par nominal puede no ofrecer una vida útil suficiente cuando el robot experimenta aceleraciones, desaceleraciones, paradas de emergencia y cambios de carga frecuentes.

Por eso, la selección de la caja de cambios para vehículos recreativos debe basarse en todo el espectro de carga operativa, en lugar de en un único valor de par motor.

Para los fabricantes de robots y los desarrolladores de equipos de automatización, la pregunta clave no es simplemente "¿Qué caja de engranajes RV tiene el par más alto?", sino más bien: ¿Cómo se debe adaptar la caja de engranajes RV al perfil de movimiento real del robot, las características de carga, los requisitos de precisión, la estructura de instalación y la vida útil prevista?

Este artículo examina el papel de la caja de cambios RV en diferentes aplicaciones robóticas, explica por qué el análisis del espectro de carga es importante para la fiabilidad de la caja de cambios y muestra cómo se pueden combinar diferentes tecnologías de transmisión y actuadores para crear soluciones de movimiento más adecuadas.

¿Por qué se utiliza tanto la caja de cambios RV en aplicaciones de robótica industrial?

Los robots industriales operan en condiciones mecánicas muy diferentes a las de la maquinaria rotativa convencional. Una articulación robótica puede acelerar repetidamente un brazo pesado, detenerse bruscamente, invertir su dirección, mantener una posición estática bajo carga y luego repetir el mismo movimiento miles o millones de veces.

Por lo tanto, la transmisión debe proporcionar no solo una alta relación de reducción, sino también suficiente rigidez torsional, capacidad de carga, rendimiento de posicionamiento y resistencia a la fatiga.

La arquitectura mecánica de una caja de engranajes RV es especialmente adecuada para articulaciones robóticas de alta carga, ya que el mecanismo de reducción distribuye la carga transmitida entre múltiples puntos de contacto. Esto permite que las cajas de engranajes RV alcancen una alta capacidad de par y una elevada rigidez torsional en un tamaño relativamente compacto.

Estas características hacen que las cajas de engranajes RV sean especialmente valiosas en los ejes de los robots, donde la articulación debe soportar cargas externas sustanciales manteniendo un rendimiento de posicionamiento estable.

Por ejemplo, los grandes robots industriales utilizados para soldadura, paletización, manipulación de materiales, fundición y mecanizado suelen requerir una alta rigidez mecánica, ya que el brazo robótico debe resistir las fuerzas de reacción generadas durante su funcionamiento. En estas aplicaciones, la caja de engranajes no solo se encarga de reducir la velocidad del motor, sino que se convierte en una parte fundamental de la rigidez estructural del robot.

Esta es una de las razones por las que las cajas de engranajes RV siguen desempeñando un papel importante en la robótica industrial de servicio pesado, incluso a medida que las cajas de engranajes armónicos, las cajas de engranajes planetarios y los motores de articulación de robots integrados se vuelven cada vez más comunes.

¿Las diferentes aplicaciones de robots generan diferentes requisitos para las cajas de cambios de los vehículos recreativos?

No existe una única especificación de caja de cambios RV que sea óptima para todos los robots industriales. La configuración correcta depende en gran medida del uso que se le dé al robot.

En aplicaciones de manipulación y paletización de materiales con cargas pesadas, el requisito principal suele ser la capacidad de soportar cargas grandes y en constante cambio. El robot puede transportar una carga pesada mientras que el propio brazo genera un momento de torsión considerable en la articulación. Las aceleraciones y desaceleraciones frecuentes pueden aumentar aún más el par instantáneo que experimenta la caja de engranajes.

Para estas aplicaciones, seleccionar una caja de engranajes RV basándose únicamente en la carga útil nominal del robot puede resultar en un margen de seguridad insuficiente. El par articular real debe calcularse a partir de la carga útil, la geometría del brazo, la aceleración, la desaceleración, la postura y las fuerzas externas.

Los robots de soldadura plantean requisitos diferentes. Si bien la carga útil puede ser relativamente baja en comparación con los robots de paletizado, el robot realiza con frecuencia trayectorias repetitivas con cambios rápidos de dirección. La estabilidad y la repetibilidad del posicionamiento cobran especial importancia, ya que pequeños errores mecánicos pueden acumularse en el efector final.

Las aplicaciones de mecanizado y corte exigen aún más rigidez a la caja de engranajes. Las fuerzas de corte externas se transmiten a través de la estructura del robot y, finalmente, llegan a la transmisión de la articulación. En estas condiciones, una rigidez torsional o de inclinación insuficiente puede provocar desviaciones de posicionamiento, vibraciones y deterioro de la calidad del mecanizado.

Para el ensamblaje y la manipulación de precisión, la carga puede ser menor, pero el rendimiento de posicionamiento cobra mayor importancia. En estas aplicaciones, los ingenieros deben considerar si un reductor de velocidad variable, un reductor armónico o un motor de articulación robótica integrado es más apropiado para cada eje.

Este enfoque basado en aplicaciones es más útil que simplemente comparar catálogos de reductores.

La selección de la caja de cambios de la autocaravana debe comenzar con el espectro de carga real.

Uno de los errores más comunes en la selección de cajas de cambios es utilizar únicamente el par máximo o nominal como parámetro de diseño.

Un robot no funciona continuamente con un par fijo. Durante un ciclo de trabajo típico, la articulación puede experimentar movimientos con poca carga, aceleración, funcionamiento a velocidad constante, desaceleración, inversión de dirección, mantenimiento de posición estática y, ocasionalmente, condiciones de alta carga o impacto.

En consecuencia, la caja de cambios experimenta un espectro de carga en lugar de un único punto de carga.

Por lo tanto, una evaluación práctica de la caja de cambios de un vehículo recreativo debería tener en cuenta la relación entre la amplitud del par, el par medio, la frecuencia de funcionamiento, la velocidad de rotación, el ciclo de trabajo y el número de repeticiones durante la vida útil prevista.

Por ejemplo, un robot industrial diseñado para 6000 horas de funcionamiento puede experimentar millones de ciclos de carga durante su vida útil. Una prueba de corta duración con par nominal no puede representar completamente esta condición de funcionamiento.

El reto de ingeniería consiste en convertir datos operativos limitados, ya sean reales o simulados, en un espectro de carga representativo de la vida útil y, a continuación, utilizar ese espectro para el análisis de fatiga de la caja de engranajes y las pruebas de vida acelerada.

Este enfoque ayuda a los ingenieros a evitar dos problemas opuestos: márgenes de diseño excesivos que aumentan el coste y el peso, y márgenes insuficientes que provocan fallos prematuros en la caja de cambios.

¿Por qué es importante el espectro de carga a lo largo de la vida útil para la fiabilidad de la caja de cambios de una autocaravana?

Las mediciones reales de la carga del robot suelen recopilarse durante varias horas o varios ciclos de trabajo, mientras que la vida útil prevista de la caja de engranajes puede ser de varios miles de horas.

El desfase entre el momento de la medición y la vida útil de diseño es donde el análisis del espectro de carga a lo largo de la vida útil cobra importancia.

El proceso generalmente comienza con datos de par motor en función del tiempo, medidos o simulados. Posteriormente, estos datos se pueden limpiar, segmentar según las diferentes condiciones de funcionamiento, analizar estadísticamente y convertir en un espectro de carga representativo.

El conteo de ciclos de lluvia permite identificar ciclos de torsión con diferentes amplitudes y valores medios. Los métodos de distribución estadística ayudan a estimar la frecuencia de distintos niveles de carga, mientras que el análisis de valores extremos permite evaluar eventos de alta carga poco frecuentes pero potencialmente dañinos.

El espectro resultante puede convertirse posteriormente en un programa de prueba para una caja de cambios de un vehículo recreativo.

Esto es especialmente importante para los robots industriales, ya que los eventos de alta carga poco frecuentes pueden tener un efecto desproporcionado en el daño por fatiga. Las paradas de emergencia, la recuperación tras una colisión, la aceleración rápida, el funcionamiento con cargas pesadas y las posturas extremas del robot pueden ocurrir con poca frecuencia, pero no se pueden ignorar al evaluar la fiabilidad a lo largo de su vida útil.

Para los fabricantes de reductores y de robots, el objetivo no es simplemente demostrar que un reductor de velocidad variable supera una prueba de resistencia a carga constante. La cuestión más importante es si la prueba reproduce las características relevantes del espectro de carga real de servicio del reductor.

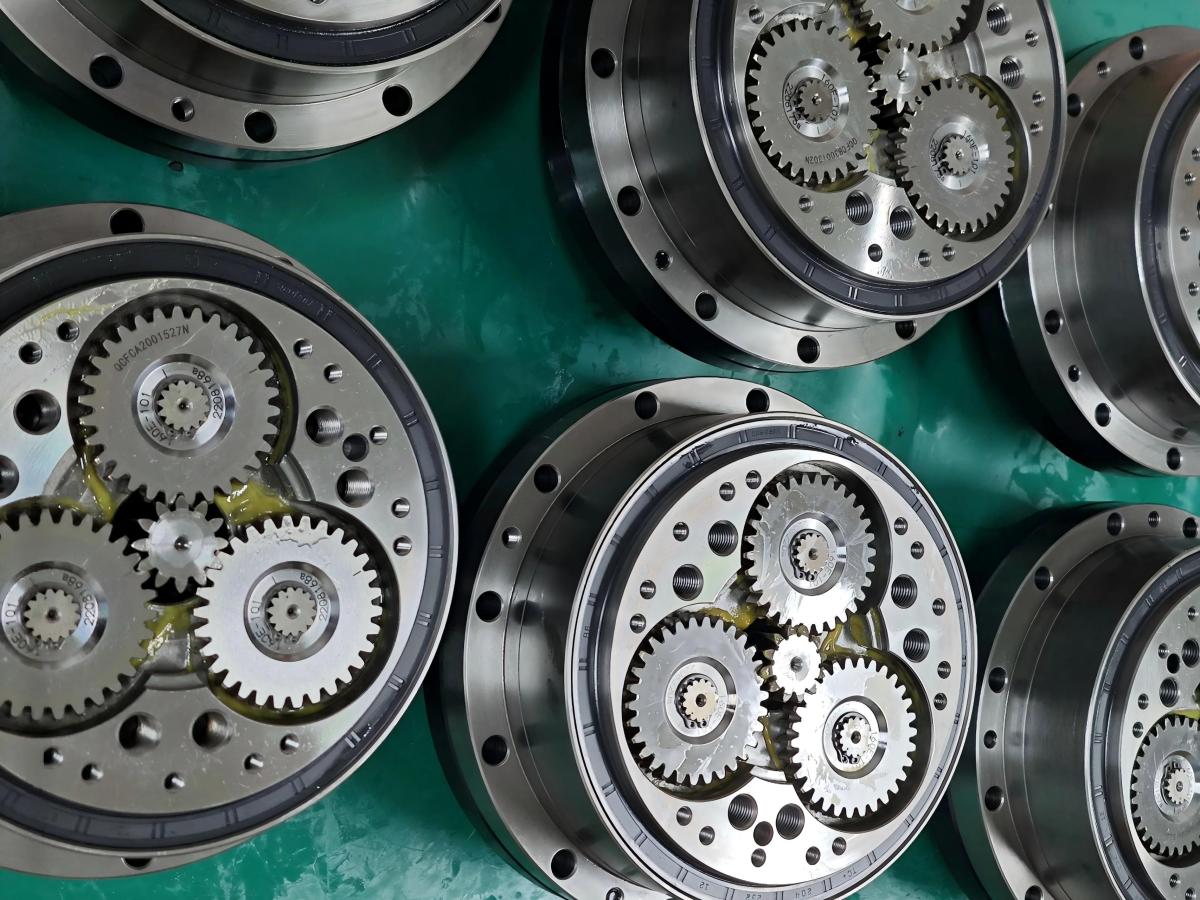

La alta rigidez es una de las principales ventajas de las cajas de engranajes RV en robots de servicio pesado.

En el caso de los robots industriales pesados, la rigidez mecánica suele ser tan importante como la capacidad de torsión.

Cuando un brazo robótico se mueve con una carga pesada, el eje de salida de la caja de engranajes está sometido no solo a un par de torsión, sino también a fuerzas radiales, axiales y momentos de vuelco. Cualquier deformación elástica dentro de la transmisión y la estructura mecánica puede influir en la posición del efector final.

Esto se hace especialmente evidente en aplicaciones como el mecanizado, el rectificado, el pulido, la soldadura y el ensamblaje de cargas pesadas.

La alta rigidez de la arquitectura de transmisión RV la hace idónea para estas condiciones. Una caja de engranajes RV bien seleccionada proporciona el soporte mecánico necesario para las articulaciones de robots sometidas a cargas elevadas, manteniendo un rendimiento de transmisión estable durante movimientos dinámicos repetitivos.

Sin embargo, la rigidez de la caja de engranajes no debe evaluarse independientemente de la estructura del robot. La rigidez real de la articulación depende de toda la cadena mecánica, incluyendo la caja de engranajes, los cojinetes, la carcasa, la conexión del motor, la estructura del brazo y la interfaz de montaje.

Por lo tanto, al diseñar un robot de alto rendimiento, la selección de la caja de engranajes RV y el diseño estructural del robot deben tratarse como un único sistema mecánico, en lugar de dos componentes independientes.

Caja de cambios para vehículos recreativos frente a reductor armónico: diferentes problemas requieren diferentes soluciones.

La tecnología de reductores RV resulta especialmente atractiva para ejes robóticos de alta carga y gran rigidez, pero no es necesariamente la mejor solución para todas las articulaciones.

Un reductor armónico tiene una arquitectura mecánica diferente y ofrece ventajas en cuanto a compacidad, peso, alta relación de reducción y precisión. Esto hace que la transmisión armónica sea especialmente atractiva para las articulaciones de robots, donde la reducción de la masa y la inercia rotacional es fundamental.

Por ejemplo, la muñeca, el antebrazo, la cabeza u otras articulaciones robóticas relativamente compactas pueden beneficiarse del menor tamaño y peso de una transmisión armónica.

Por el contrario, una caja de cambios para vehículos recreativos puede ser más apropiada cuando la unión debe soportar altas cargas externas y mantener una alta rigidez estructural.

Esta distinción cobra cada vez más importancia a medida que los fabricantes de robots desarrollan robots con diferentes arquitecturas de articulaciones. En lugar de utilizar la misma tecnología de reductor en todo el robot, los ingenieros pueden seleccionar diferentes tecnologías de transmisión según los requisitos de cada eje.

Para ejes de robots industriales de alta carga, una caja de engranajes RV puede proporcionar la rigidez y capacidad de carga necesarias. Para articulaciones de precisión compactas, un reductor armónico o un motor armónico para articulaciones de robot puede ofrecer un mejor equilibrio entre peso, densidad de par e integración.

De la caja de cambios de RV al motor de articulación robótica integrado: la filosofía de diseño está cambiando.

El diseño tradicional de las articulaciones de los robots suele separar el motor, el reductor, el codificador, el freno y el sistema de transmisión. Esta arquitectura ofrece a los ingenieros una flexibilidad considerable, pero también aumenta el número de componentes, interfaces, cables y procesos de ensamblaje.

El desarrollo de motores integrados para las articulaciones de los robots está cambiando este enfoque.

En lugar de seleccionar un motor y una caja de engranajes de forma independiente y luego integrar la electrónica de control y retroalimentación adicional, un módulo de unión integrado combina múltiples funciones en una unidad mecánica y eléctrica estandarizada.

Para los fabricantes de robots, esto puede reducir la complejidad del desarrollo y acortar el tiempo de integración.

Esta diferencia es especialmente importante para las empresas que desarrollan robots personalizados, manipuladores ligeros, robots médicos, plataformas de investigación y nuevas arquitecturas robóticas. Estas aplicaciones suelen tener recursos de ingeniería limitados y no pueden permitirse rediseñar por completo la arquitectura de las articulaciones.

Las soluciones integradas de HONPINE están diseñadas en torno a este requisito. Según la aplicación, los ingenieros pueden evaluar módulos de juntas armónicas con diferentes combinaciones de funciones de motor, transmisión, codificador, accionamiento, freno, detección de par y comunicación.

Esto proporciona una alternativa cuando una arquitectura convencional de caja de engranajes RV + servomotor resulta demasiado grande, pesada o complicada para el robot objetivo.

¿Por qué las aplicaciones de robótica ligera pueden requerir una arquitectura de articulaciones diferente?

El peso adquiere cada vez más importancia a medida que los robots se vuelven más pequeños, más móviles y más orientados al ser humano.

Reducir la masa de una junta no solo disminuye el peso de la junta en sí, sino que también puede reducir la carga que soportan las juntas anteriores.

Esto crea un efecto en cascada en el diseño de robots.

Por ejemplo, reducir el peso de la articulación de la muñeca puede disminuir la carga útil requerida para la articulación del codo. Reducir la masa de la articulación del codo puede, a su vez, disminuir el par motor necesario para la articulación del hombro. En consecuencia, una arquitectura articular ligera puede influir en el tamaño de todo el brazo robótico.

Esta es una de las razones por las que simplemente reemplazar cada articulación del robot con una gran caja de engranajes RV no siempre es una solución eficiente.

Para robots ligeros o compactos, un motor armónico integrado en las articulaciones puede combinar una alta densidad de par con una estructura mecánica más compacta. La serie TCHL de HONPINE, por ejemplo, se centra en aplicaciones donde el volumen y el peso de las articulaciones están muy limitados, y donde la retroalimentación de fuerza y el cableado integrado también son importantes.

La capacidad de detección del par de salida resulta especialmente valiosa cuando el robot necesita control de fuerza en lugar de solo control de posición.

La detección de par añade una capa adicional de inteligencia a las articulaciones de los robots.

Las articulaciones robóticas tradicionales se centran principalmente en la retroalimentación de posición y velocidad. Sin embargo, muchas aplicaciones robóticas nuevas requieren que el robot comprenda cuánta fuerza se aplica al entorno.

Esto es importante en robots colaborativos, robots médicos, ensamblaje controlado por fuerza, pulido, inspección de superficies y muchas aplicaciones emergentes de inteligencia incorporada.

Un sensor de par integrado permite al controlador obtener información sobre la carga real de la articulación. Al combinarse con la retroalimentación de posición, el robot puede implementar estrategias de control de fuerza-posición más avanzadas.

Esto transforma la función de la articulación, pasando de ser un simple componente de transmisión de movimiento a una plataforma de detección y actuación.

El módulo de junta armónica TCHL de HONPINE integra el sensor de par en la arquitectura de la junta, a la vez que integra los cables y conectores. Este enfoque resulta especialmente útil cuando los ingenieros necesitan añadir retroalimentación de fuerza sin aumentar significativamente las dimensiones externas de la junta.

Para los fabricantes de robots, esto puede eliminar parte del trabajo de integración mecánica y eléctrica que normalmente se requiere al instalar un sensor de par externo.

Los codificadores duales pueden mejorar la precisión de la retroalimentación de las articulaciones del robot.

La arquitectura del codificador es otro factor importante a la hora de comparar las articulaciones convencionales basadas en cajas de engranajes con los motores de articulación integrados del robot.

Un único codificador, ubicado en el lado del motor, mide principalmente la rotación del motor. El controlador estima entonces la posición de salida en función de la relación de transmisión.

Sin embargo, la posición de salida real puede verse afectada por la elasticidad de la transmisión, la deformación torsional, los errores de montaje y otros factores mecánicos.

Una configuración de doble codificador proporciona información tanto en el motor como en la salida. El codificador del motor ofrece información de posición del rotor a alta velocidad, mientras que el codificador de la salida mide directamente la posición real de la articulación.

La diferencia entre estas dos señales proporciona información adicional sobre el estado de la transmisión mecánica.

Para aplicaciones robóticas de alta precisión, esta arquitectura puede ayudar a mejorar el control de posición y compensar los errores relacionados con la transmisión.

También es importante aclarar un malentendido común en la industria: un reductor armónico no debe describirse simplemente como de "juego cero". En la práctica, las transmisiones armónicas se diseñan para tener un juego extremadamente bajo, que a menudo se aproxima a cero en condiciones específicas, pero el comportamiento real de la transmisión aún puede verse influenciado por la deformación elástica, las tolerancias de fabricación, la precarga, la dirección de la carga, la temperatura y las condiciones de funcionamiento.

Por lo tanto, anunciar simplemente "sin holgura" no describe completamente el comportamiento de posicionamiento de una articulación robótica real.

Una cuestión de ingeniería más relevante es con qué precisión la articulación completa puede medir y controlar la posición de salida en condiciones de carga reales.

Aquí es donde los codificadores duales y la retroalimentación del lado de salida se vuelven valiosos.

¿Cómo elegir entre una caja de cambios para vehículos recreativos y un motor de articulación robótica integrado?

La elección correcta depende de la arquitectura y las prioridades del robot.

Para un robot industrial de gran tamaño que transporte cargas sustanciales, especialmente en operaciones de soldadura, paletización, mecanizado, fundición o manipulación de materiales, la alta rigidez y capacidad de carga de una caja de engranajes RV puede convertirla en una solución de transmisión adecuada.

Para un brazo robótico compacto donde el peso, el espacio de instalación, el cableado y el tiempo de integración son limitaciones importantes, un motor integrado en la articulación del robot puede proporcionar una solución más eficiente.

Para aplicaciones que requieren interacción de fuerzas, como manipulación colaborativa, robótica médica, pulido o ensamblaje avanzado, una articulación integrada con un sensor de par de salida puede ser más apropiada que una combinación convencional de motor y reductor.

Para aplicaciones que requieren un posicionamiento de salida de alta precisión, una arquitectura de doble codificador puede proporcionar una retroalimentación más cercana a la salida mecánica real.

Lo importante es que no existe una caja de engranajes o un módulo de articulación universalmente superior. La mejor solución es la que se ajusta a los requisitos mecánicos y de control del robot en cuestión.

HONPINE ofrece soluciones de transmisión y articulaciones múltiples para diferentes arquitecturas de robots.

A medida que las arquitecturas de los robots se vuelven más diversas, una única tecnología de transmisión no puede cubrir eficientemente todas las aplicaciones.

HONPINE desarrolla múltiples soluciones de control de movimiento, incluyendo reductores de engranajes RV, reductores armónicos, reductores planetarios, motores armónicos para articulaciones de robots, módulos armónicos integrados para articulaciones y módulos planetarios para articulaciones.

Esto permite a los fabricantes de robots evaluar la arquitectura de transmisión según los requisitos reales de cada eje del robot, en lugar de obligar a que todas las articulaciones utilicen la misma tecnología.

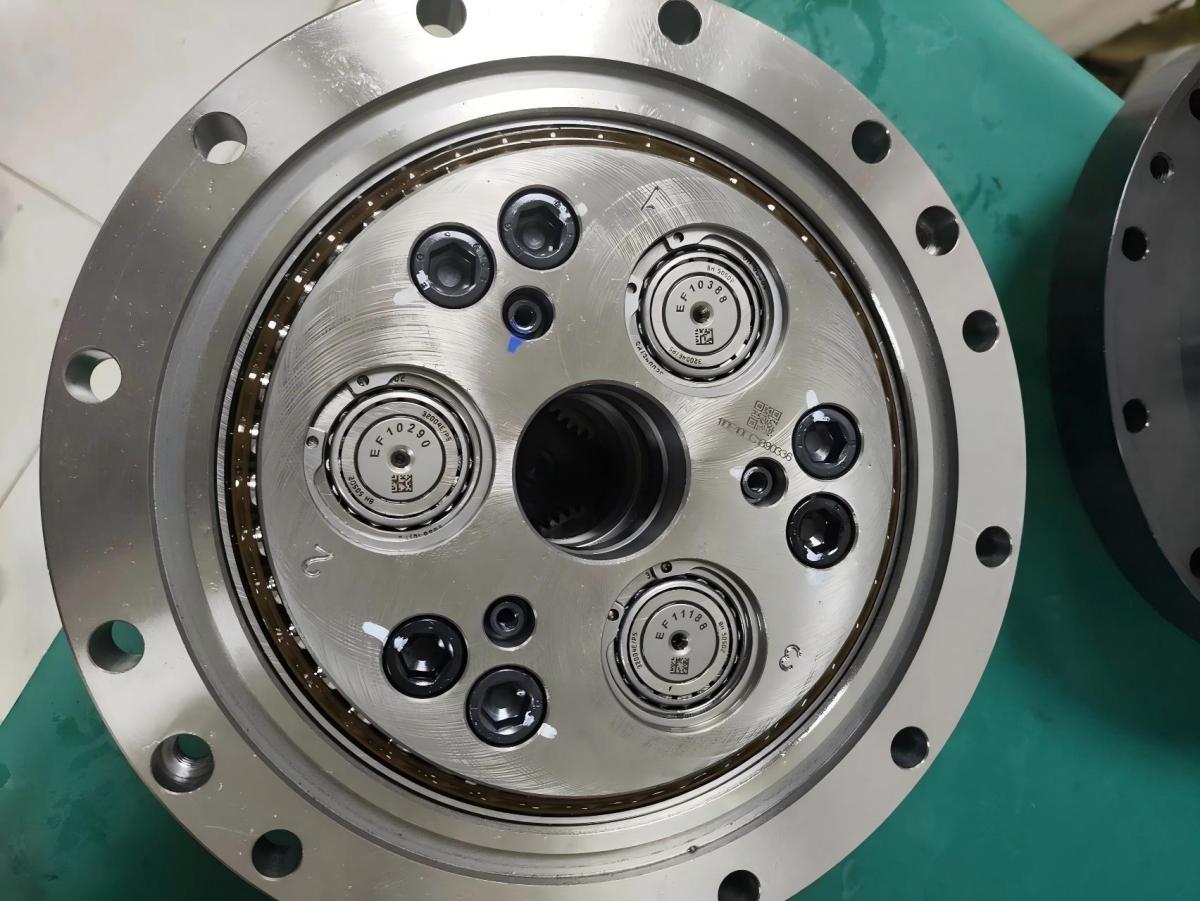

Para aplicaciones de robots industriales de alta carga, una caja de engranajes RV puede proporcionar la rigidez mecánica y la capacidad de carga requeridas por las exigentes condiciones de funcionamiento.

Para uniones de precisión compactas, la transmisión armónica puede ofrecer una combinación de alta relación de reducción, dimensiones compactas, baja holgura y alta densidad de par.

Para aplicaciones donde la integración es más importante, un motor de articulación de robot integrado puede combinar las funciones de motor, reductor, codificador y accionamiento en una solución más compacta.

Para aplicaciones que requieren interacción de fuerzas y control avanzado, un módulo de articulación con detección de par integrada puede reducir aún más la complejidad de la integración del sistema.

Por lo tanto, HONPINE puede dar soporte a diferentes etapas del desarrollo de robots, desde arquitecturas robóticas convencionales basadas en cajas de engranajes hasta articulaciones robóticas de última generación altamente integradas.

El futuro del diseño de articulaciones robóticas no se trata de un único reductor "mejor".

El desarrollo de la robótica está generando requisitos cada vez más diferentes para las transmisiones articuladas.

Los robots industriales pesados priorizan la capacidad de carga y la rigidez. Los robots colaborativos ligeros priorizan la masa y la respuesta dinámica. Los robots médicos requieren compacidad, precisión y seguridad. Los robots humanoides requieren alta densidad de par, baja inercia, sensores integrados y un uso eficiente de la energía. Los equipos de automatización personalizados pueden requerir estructuras de montaje inusuales, interfaces de comunicación especiales o adaptaciones ambientales específicas.

Estos requisitos no siempre pueden ser satisfechos por una única arquitectura de transmisión.

El enfoque más práctico consiste en crear una cartera de soluciones de articulaciones robóticas y seleccionar la arquitectura adecuada según los requisitos mecánicos de cada articulación.

La transmisión por engranajes RV sigue siendo una solución importante para aplicaciones robóticas de alta carga y rigidez. La transmisión armónica sigue siendo muy atractiva para articulaciones de precisión compactas. Los motores integrados para articulaciones robóticas dan un paso más allá al combinar las funciones de transmisión, motor, detección, retroalimentación y control en una unidad de articulación más completa.

Para los fabricantes de robots, esto significa que la pregunta está cambiando gradualmente de "¿Qué caja de engranajes deberíamos comprar?" a "¿Qué arquitectura de articulación resuelve mejor los requisitos de este robot?".

Este cambio es especialmente importante para las empresas que desarrollan nuevas plataformas robóticas.

Conclusión: Seleccione la solución completa para la junta, no solo la caja de engranajes.

La caja de engranajes de un robot RV debe evaluarse según las condiciones de trabajo reales del robot, incluyendo la carga útil, el par de torsión de las articulaciones, la velocidad, la aceleración, las fuerzas externas, el ciclo de trabajo, los requisitos de posicionamiento, la rigidez estructural y la vida útil prevista.

Para robots industriales de alta carga, las cajas de engranajes RV ofrecen la rigidez y la capacidad de carga necesarias para aplicaciones exigentes. Para sistemas robóticos ligeros y compactos, la transmisión armónica y los motores integrados en las articulaciones del robot proporcionan un mejor equilibrio entre densidad de par, peso, precisión e integración.

Cuando la retroalimentación de salida, la detección de fuerza, la comunicación integrada, el frenado y la electrónica de accionamiento cobran importancia, un módulo de unión integrado puede resolver problemas que no se pueden abordar simplemente seleccionando una caja de cambios diferente.

Por eso, HONPINE no se centra en una única arquitectura de transmisión. Al combinar reductores RV, reductores armónicos, reductores planetarios, módulos de juntas armónicas y módulos de juntas planetarias, HONPINE puede ayudar a los fabricantes de robots a evaluar la arquitectura completa de transmisión y juntas según sus requisitos de aplicación específicos.

El objetivo no es elegir la caja de engranajes más potente, sino la solución de articulación que mejore el rendimiento de todo el robot.
