¿Por qué un reductor planetario es el aliado ideal para servomotores en equipos CNC, AGV, solares y de baterías de litio?

¿Por qué un reductor planetario es un socio ideal para un servomotor?

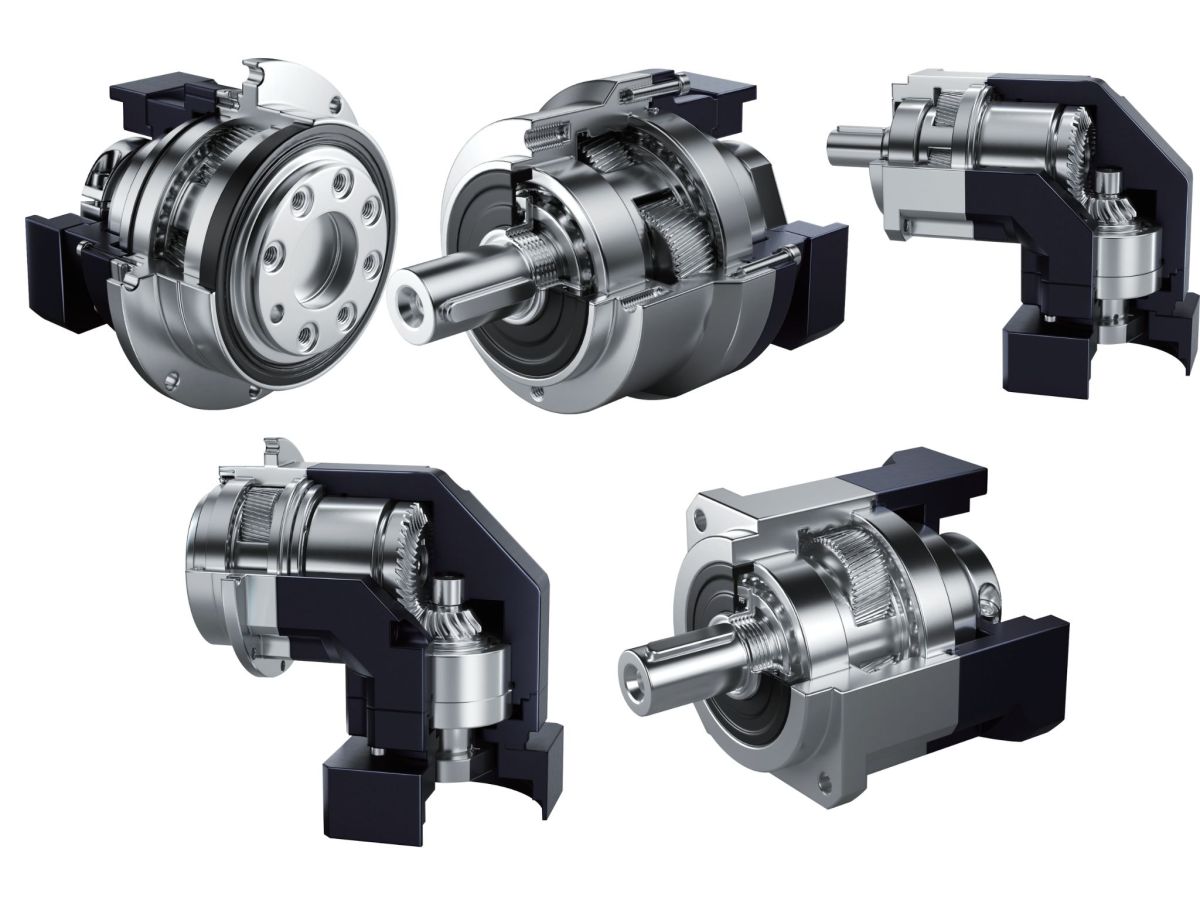

Un reductor planetario utiliza un engranaje solar, engranajes planetarios y una corona dentada interna para transmitir el par a través de múltiples engranamientos. La carga se distribuye entre varios engranajes planetarios, lo que proporciona a esta arquitectura de transmisión varias ventajas inherentes:

Alta eficiencia: Un reductor planetario de precisión puede alcanzar una eficiencia de ≥95% en un diseño de una etapa y de ≥92% en un diseño de dos etapas. En comparación con los reductores sinfín, que normalmente solo alcanzan alrededor del 50%–85%, los reductores planetarios pueden reducir las pérdidas de energía durante el funcionamiento continuo.

Bajo juego: Los engranajes rectificados de precisión pueden alcanzar un juego de ≤1–3 arcmin, mientras que los modelos estándar suelen estar alrededor de 3–8 arcmin. Esto ayuda a minimizar el movimiento perdido durante el indexado, el posicionamiento y las operaciones repetidas de arranque y parada.

Alta rigidez: Varios engranajes planetarios comparten la carga, proporcionando una buena resistencia a la operación frecuente de avance/retroceso y a los impactos de corte. Esto ayuda a mantener un rendimiento estable de seguimiento del servo sin una flexibilidad torsional excesiva.

Diseño coaxial compacto: Los ejes de entrada y salida están dispuestos sobre el mismo eje, lo que facilita la integración del reductor planetario con servomotores o motores paso a paso, al tiempo que ahorra espacio de instalación. Esto lo hace adecuado para módulos de máquinas compactos y equipos de automatización.

Relaciones de reducción flexibles: Un reductor planetario de una etapa normalmente cubre relaciones de 3:1 a 10:1, mientras que los diseños de dos etapas pueden alcanzar varias decenas a uno, con relaciones más altas disponibles mediante configuraciones de tres etapas. Esto cubre una amplia gama de aplicaciones de automatización.

En términos simples: cuando una aplicación requiere precisión media-alta, alta respuesta, buena rentabilidad y funcionamiento continuo, un reductor planetario suele ser una de las primeras opciones a considerar. Cuando una aplicación de una etapa requiere una relación de reducción muy alta, juego casi nulo y bajo peso, un accionamiento armónico puede ser más adecuado. Para brazos robóticos grandes, cargas pesadas y alta resistencia a impactos, un reductor RV puede ser una mejor opción.

1. Máquinas herramienta CNC y centros de mecanizado: ejes de avance, cambiadores de herramientas y asistencia de ejes rotativos

Las aplicaciones típicas incluyen:

• Ejes de avance servo y guías lineales CNC compactas

• Torretas portaherramientas y cambiadores automáticos de herramientas

• Cabezales de indexado y accionamientos auxiliares para mesas rotativas de cuatro y cinco ejes

• Ejes de movimiento para sistemas de corte, marcado y soldadura láser

¿Qué problemas resuelve un reductor planetario?

La alta rigidez ayuda a resistir las cargas radiales y axiales generadas durante el fresado y taladrado. El bajo juego permite un posicionamiento repetible, mientras que la alta eficiencia de transmisión ayuda a reducir la generación de calor durante ciclos de mecanizado prolongados. Los reductores planetarios de precisión pueden lograr un juego de ≤3 arcmin o incluso menor, según la configuración.

¿Dónde están los límites?

Para cabezales basculantes de cinco ejes de servicio pesado y mesas rotativas grandes expuestas a fuertes momentos de vuelco e impactos inversos repetidos, también puede ser necesario evaluar un reductor RV o un reductor planetario combinado con una etapa de engranaje sinfín.

2. Automatización industrial y módulos de movimiento: dosificación, ensamblaje, indexado e inspección

Las aplicaciones típicas incluyen:

• Módulos lineales, robots cartesianos y sistemas de carga/descarga

• Mesas rotativas de indexado y mecanismos de transferencia

• Equipos de dosificación, atornillado, soldadura y ensamblaje

• Plataformas de alineación por visión y mesas rotativas de inspección CCD

¿Cómo debe seleccionarse el reductor planetario?

Para aplicaciones generales de posicionamiento, suele ser suficiente un reductor planetario estándar con un juego de alrededor de 3–8 arcmin. Las aplicaciones de ensamblaje de precisión y alineación por visión pueden requerir un reductor planetario de precisión con un juego de ≤3–5 arcmin, y algunas configuraciones alcanzan ≤1 arcmin.

Para movimientos de avance/retroceso de alta frecuencia, la rigidez torsional y la adaptación de inercia deben evaluarse conjuntamente, en lugar de seleccionar un reductor basándose únicamente en la relación de reducción.

3. Equipos de envasado, impresión, textiles y alimentos: eficiencia para el funcionamiento continuo

Las aplicaciones típicas incluyen:

• Sincronización de llenado, etiquetado y fabricación de bolsas

• Cilindros de impresión y bobinado/desbobinado de bandas

• Bobinado textil y control de tensión

• Equipos de procesamiento y transporte de alimentos

¿Por qué es adecuado un reductor planetario?

Para el funcionamiento continuo, la alta eficiencia de transmisión de un reductor planetario puede proporcionar menores pérdidas de energía y menor generación de calor que un reductor sinfín. Su estructura coaxial también facilita la integración con rodillos, tambores y ejes de bobinado.

Para equipos alimentarios y farmacéuticos en los que la limpieza y la resistencia al aceite son importantes, pueden considerarse configuraciones selladas y lubricación de grado alimentario específica para la aplicación.

4. Logística, AGV y RGV: operación frecuente de arranque y parada y rentabilidad

Las aplicaciones típicas incluyen:

• Ruedas motrices y ruedas de dirección de AGV/AMR

• Mecanismos de elevación y traslación de transelevadores

• Sistemas de clasificación de cinta cruzada y mecanismos rotativos de transferencia

• Sistemas de transferencia alternativos RGV

¿Cuál es el valor de un reductor planetario?

La operación frecuente de arranque y parada se beneficia de una baja inercia reflejada y una alta respuesta dinámica. Cuando la duración de la batería y el consumo de energía son importantes, la alta eficiencia de transmisión se convierte en un factor relevante. Para aplicaciones sensibles al coste, un reductor planetario puede ofrecer una alternativa práctica a las soluciones de transmisión armónica o RV más costosas cuando no se requiere su rendimiento específico.

¿Dónde están los límites?

Para transelevadores de carga pesada, sistemas de posicionamiento de alta precisión de gran tonelaje y mecanismos sobre rieles de alto par, un reductor planetario puede utilizarse para movimientos auxiliares, mientras que puede considerarse un reductor RV para la transmisión principal portante.

5. Nuevas energías: solar, baterías de litio y energía eólica

Equipos solares

Los reductores planetarios pueden utilizarse en máquinas de soldadura de strings, accionamientos auxiliares para laminadoras, mecanismos de avance para corte de obleas de silicio y sistemas de seguimiento solar, donde son importantes una larga vida útil y un bajo mantenimiento.

Equipos para baterías de litio

Las aplicaciones típicas incluyen mecanismos auxiliares de bobinado, recubrimiento, corte longitudinal y corte de electrodos. Durante el bobinado, el control estable de la tensión y el bajo juego son importantes para mantener la alineación de los electrodos y la consistencia del proceso.

Energía eólica

Los reductores planetarios se utilizan ampliamente en aplicaciones como sistemas de orientación y paso, donde la góndola debe alinearse con la dirección del viento o debe ajustarse el ángulo de las palas. Los reductores planetarios multietapa pueden proporcionar relaciones de reducción de varios cientos a más de 1,000:1, según el diseño, al tiempo que requieren una larga vida útil y resistencia a las cargas de impacto inducidas por el viento.

Para líneas de producción de nuevas energías de alto volumen, la selección debe centrarse en el equilibrio térmico, la retención del juego y la capacidad de carga radial de los rodamientos, en lugar de considerar únicamente la relación de reducción nominal.

6. Semiconductores y medición de precisión: movimiento auxiliar de precisión en lugar de etapas principales de nivel nanométrico

Las aplicaciones típicas incluyen:

• Ejes auxiliares para equipos de unión de chips, unión por hilo y pick-and-place

• Mecanismos de manipulación y carga/descarga de obleas

• Estaciones de sondas, alineación de inspección y ajuste de ángulo óptico

• Ejes de movimiento de máquinas de medición por coordenadas

Estas aplicaciones pueden requerir transmisiones compactas de bajo juego, micromovimiento suave, dimensiones reducidas y lubricación limpia. También pueden considerarse perfiles de engranajes helicoidales cuando se requiere una transmisión más suave.

Para etapas principales que requieren posicionamiento de nivel nanométrico, los motores lineales y los sistemas de cojinetes de aire suelen ser más adecuados. Un reductor planetario se utiliza más comúnmente para mecanismos auxiliares de posicionamiento y movimiento.

7. Equipos auxiliares médicos y aeroespaciales: bajo ruido, limpieza y diseño compacto

Las aplicaciones típicas incluyen:

• Rotación de pórticos de CT y MRI, donde un movimiento suave y silencioso es importante para minimizar la perturbación de las imágenes

• Equipos de rehabilitación, instrumentos de diagnóstico y mecanismos auxiliares quirúrgicos

• Mecanismos de radar y antenas

• Reductores planetarios compactos para mecanismos de satélites

Para entornos no magnéticos o limpios, pueden requerirse materiales especializados y lubricantes de baja desgasificación.

Los criterios clave de selección no son simplemente la relación de reducción, sino también el nivel de juego requerido, el aumento de temperatura, el ruido, la protección y la vida útil.

8. ¿Cuándo no es un reductor planetario la elección adecuada?

Un reductor planetario es muy versátil, pero no es la transmisión óptima para todas las aplicaciones.

Una relación de una etapa superior a 100:1 con juego casi nulo y un diseño compacto: un accionamiento armónico suele ser más adecuado.

Brazos robóticos grandes, bases de robots, sistemas de soldadura automotriz y posicionadores de servicio pesado expuestos a impactos inversos repetidos y alto par: debe evaluarse un reductor RV.

Estructuras en voladizo largas con grandes momentos de vuelco u oscilación de carga pesada a baja frecuencia: la capacidad de carga radial y de vuelco debe comprobarse cuidadosamente. Si el reductor planetario es insuficiente, puede requerirse un reductor RV o soporte estructural adicional.

Equipos de transporte de baja velocidad y carga ligera sin requisitos estrictos de juego: una transmisión por engranajes estándar o un reductor sinfín puede ser más económico. Un reductor planetario de precisión no siempre es necesario.

9. Tres preguntas que debe plantearse al seleccionar un reductor planetario

 ¿Cuánta precisión y qué nivel de juego se requieren?

Las aplicaciones estándar, como el transporte, pueden utilizar niveles de juego estándar. Las aplicaciones de indexado y posicionamiento pueden requerir alrededor de 3–5 arcmin, mientras que los equipos de ensamblaje de alta precisión y semiconductores pueden requerir ≤1–3 arcmin según el sistema de movimiento.

¿Qué magnitud tienen la carga y las cargas de impacto?

Para operaciones frecuentes de arranque y parada, debe considerarse la rigidez torsional. Para estructuras en voladizo largas y grandes momentos de vuelco, el reductor no debe seleccionarse únicamente en función del par de salida. Para cargas pesadas y condiciones de alto impacto, también debe evaluarse un reductor RV.

¿Qué importancia tienen el espacio de instalación y la eficiencia?

Los módulos de automatización compactos, los AGV y los equipos de producción de baterías de litio suelen valorar mucho las dimensiones compactas y la eficiencia de transmisión. Para la producción continua, el aumento de temperatura, la lubricación y la vida útil también deben incluirse en el proceso de selección.

Conclusión

Un sistema servo no consiste simplemente en un servomotor + cualquier reductor. Si el componente de transmisión se selecciona incorrectamente, unas excelentes especificaciones de motor y controlador no pueden compensar una transmisión mecánica inadecuada.

El valor de un reductor planetario es que va más allá de la simple reducción de velocidad y multiplicación de par. Cuando se combina correctamente con un servomotor, puede proporcionar alta respuesta dinámica, bajo juego, alta eficiencia e integración mecánica compacta, ayudando al sistema de movimiento global a lograr un funcionamiento más estable y eficiente.
