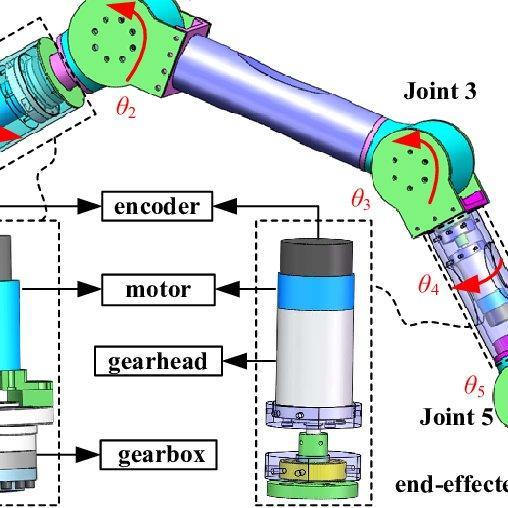

Cómo elegir un actuador armónico para una articulación robótica

En el diseño de un robot, una articulación no se puede considerar simplemente como un motor que gira. Cada eje debe responder a unas condiciones concretas de carga, velocidad, precisión, espacio disponible y comportamiento dinámico. Una solución adecuada para el eje de una muñeca puede no ser apropiada para una articulación de cadera o de hombro, aunque ambas utilicen el mismo tipo de transmisión.

Esta cuestión está cobrando especial importancia en España a medida que la automatización industrial avanza hacia sistemas más compactos, robots colaborativos y nuevas plataformas robóticas. En sectores como automoción, fabricación avanzada, logística y maquinaria industrial, los diseñadores buscan reducir el tamaño de los equipos sin sacrificar precisión ni capacidad de movimiento.

Por eso, al seleccionar un actuador armónico para una articulación robótica, no basta con comparar el par nominal de diferentes modelos. Es necesario analizar cómo trabajará realmente la articulación y qué combinación de motor, reductor, encoder, freno y control puede ofrecer el comportamiento requerido.

El punto de partida no es el reductor, sino la articulación

Antes de elegir un actuador, conviene definir qué función desempeña la articulación dentro del robot.

Una articulación destinada a realizar movimientos rápidos y repetitivos tendrá unas necesidades diferentes de otra que deba mantener una carga durante largos periodos. Del mismo modo, una articulación de un cobot puede priorizar una respuesta suave y un comportamiento seguro, mientras que un eje de un robot industrial puede estar más condicionado por la carga y la rigidez del sistema.

Por este motivo, el proceso de selección debería comenzar con cinco preguntas:

¿Qué carga debe mover la articulación?

¿Qué velocidad y aceleración necesita?

¿Cuál es el espacio disponible para el conjunto?

¿Qué precisión de posicionamiento se necesita?

¿Cómo debe comportarse la articulación cuando recibe una fuerza externa?

Estas respuestas permiten reducir rápidamente el número de soluciones posibles.

1. Determinar el par real de la articulación

El par es uno de los primeros parámetros que debe analizarse, pero utilizar únicamente el valor de carga máxima puede llevar a una selección incorrecta.

En una articulación robótica, el par requerido puede cambiar considerablemente durante un ciclo de movimiento. El peso de una herramienta, la posición del brazo, la aceleración y las fuerzas externas pueden modificar la demanda instantánea.

Por ejemplo, una articulación que mueve una carga relativamente ligera puede necesitar un par elevado durante una aceleración rápida. En otra situación, la carga puede ser moderada, pero mantenerse durante mucho tiempo en una posición determinada.

Por eso es conveniente distinguir entre:

Par continuo: capacidad necesaria durante el funcionamiento normal.

Par máximo: capacidad requerida durante determinadas fases del movimiento.

Par de pico: capacidad necesaria durante aceleraciones o cambios de movimiento muy rápidos.

La selección de un actuador armónico debería considerar estas tres condiciones en lugar de utilizar únicamente un valor de catálogo.

Además, sobredimensionar excesivamente el actuador tampoco siempre es una buena solución. Un actuador más grande puede aumentar el peso de la articulación y, en un brazo robótico, ese peso adicional puede incrementar el par necesario en los ejes situados aguas arriba.

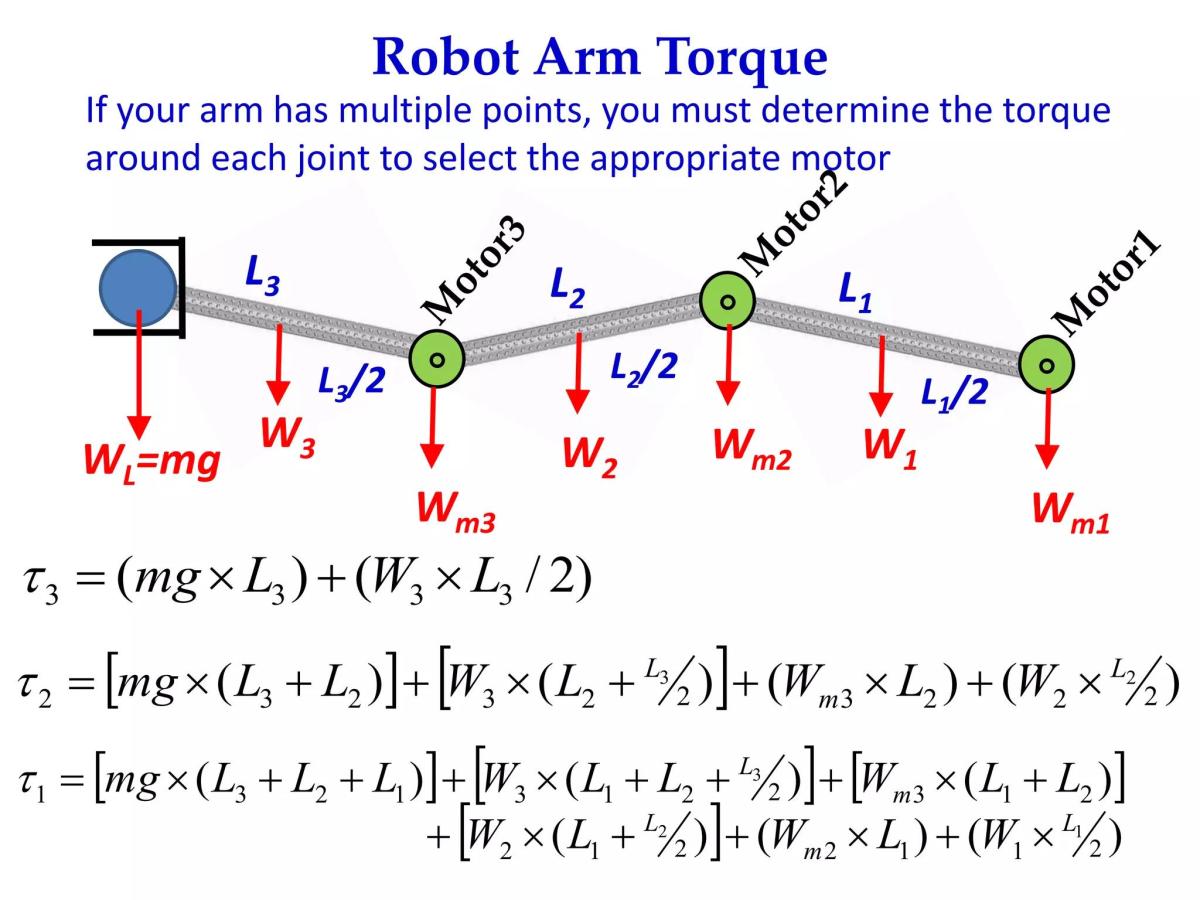

2. Relacionar el par con el peso del robot

En robots articulados, el peso del propio sistema forma parte del problema.

Cuando una articulación se encuentra cerca de la base del robot, puede tener que soportar no solo la carga útil, sino también el peso de otras articulaciones y componentes situados más lejos del eje.

Esto es especialmente relevante en robots de estructura ligera y robots humanoides.

En estos sistemas, aumentar el tamaño del actuador para conseguir más par puede generar un efecto contrario al esperado: más peso implica una mayor demanda de par en otras articulaciones.

Por ello, uno de los criterios más interesantes es la densidad de par, es decir, cuánto par puede proporcionar el actuador en relación con su tamaño y masa.

Para un diseñador de robots, una solución compacta con una elevada capacidad de par puede ofrecer más valor que un actuador simplemente sobredimensionado.

3. No seleccionar la velocidad de forma aislada

La velocidad de salida también debe analizarse junto con el par.

Una articulación robótica puede necesitar una velocidad elevada para realizar movimientos rápidos, pero eso no significa que deba funcionar continuamente a su velocidad máxima.

Lo importante es estudiar el ciclo de trabajo completo.

Por ejemplo, en una aplicación de pick-and-place, el eje puede alternar entre aceleración, movimiento a velocidad constante, desaceleración y parada. En una articulación de robot colaborativo, los movimientos pueden ser menos rápidos pero requerir una respuesta más controlada.

Por eso, antes de seleccionar el actuador conviene conocer:

• la velocidad máxima de salida;

• la velocidad habitual de trabajo;

• el perfil de aceleración y desaceleración;

• la frecuencia de los ciclos;

• el tiempo de funcionamiento continuo.

Esta información permite seleccionar una solución más equilibrada y evitar elegir un actuador únicamente por su velocidad máxima de catálogo.

4. Evaluar el espacio disponible dentro de la articulación

El espacio es uno de los factores que más limita el diseño de una articulación robótica.

A medida que los robots incorporan más funciones dentro de cada eje, el espacio disponible para el sistema de accionamiento se reduce. El motor, el reductor, los sensores, el freno, la electrónica y el cableado deben integrarse dentro de una estructura cada vez más compacta.

Aquí es donde un actuador integrado puede ofrecer una ventaja importante.

En lugar de diseñar por separado el motor y la transmisión, un actuador puede integrar diferentes elementos en un único conjunto, facilitando el diseño mecánico y reduciendo el volumen ocupado por la solución completa.

Para robots humanoides y cobots, este aspecto puede ser especialmente importante porque el espacio interior de una articulación suele ser limitado.

5. Considerar el comportamiento ante cargas externas

Una articulación robótica no siempre trabaja bajo una carga perfectamente controlada.

En una aplicación real pueden producirse impactos, cambios bruscos de carga, fuerzas procedentes de una herramienta o contacto con objetos externos.

Por eso, la selección del actuador debe considerar no solo el par de salida, sino también cómo se comporta la transmisión ante cargas radiales, axiales y momentos externos.

Esto es especialmente relevante en las articulaciones situadas en el extremo del robot.

Una muñeca robótica, por ejemplo, puede estar sometida a fuerzas producidas directamente por una pinza, una herramienta de mecanizado o una pieza manipulada.

El sistema mecánico debe dimensionarse teniendo en cuenta estas condiciones y no únicamente el peso de la carga útil.

6. La rigidez también influye en la precisión real

Una alta resolución del encoder no garantiza por sí sola una elevada precisión mecánica.

Entre el motor y la carga existen diferentes elementos que pueden influir en el comportamiento final del eje. La elasticidad torsional, las deformaciones mecánicas, las holguras y la estructura de la propia articulación pueden afectar a la posición real de salida.

Por este motivo, al evaluar un actuador armónico conviene observar la combinación de:

• precisión de transmisión;

• rigidez torsional;

• backlash;

• resolución del encoder;

• rigidez de la estructura mecánica.

Esta perspectiva es especialmente importante en aplicaciones de posicionamiento repetitivo, mecanizado, ensamblaje de precisión y robótica colaborativa.

7. ¿Un encoder es suficiente?

La respuesta depende de la arquitectura de control.

En una configuración convencional, el encoder puede instalarse en el lado del motor para conocer la posición del rotor. Sin embargo, la posición del motor no siempre representa exactamente la posición de la carga después de la transmisión.

En aplicaciones donde la precisión de salida y el comportamiento mecánico bajo carga son críticos, un segundo encoder situado en el lado de salida puede proporcionar información adicional sobre la posición real de la articulación.

Esta configuración puede resultar interesante para sistemas que requieren un control de posición más completo o para arquitecturas que necesitan detectar diferencias entre el movimiento del motor y el movimiento de salida.

Por tanto, al comparar actuadores robóticos no debería analizarse solamente la resolución del encoder. También hay que preguntarse dónde se mide la posición y qué variable necesita controlar realmente el robot.

8. ¿Cuándo puede ser interesante un actuador con freno?

El freno no es necesario en todas las articulaciones, pero puede tener un papel importante cuando el eje debe mantener una posición incluso cuando el motor no está alimentado.

Esto puede ser relevante en determinadas configuraciones verticales, donde una pérdida de alimentación podría permitir que la articulación se mueva debido al peso de la carga.

La decisión debe realizarse considerando la orientación del eje, la carga, los requisitos de seguridad y la estrategia de control del robot.

Por tanto, el freno debe considerarse como parte del diseño global de la articulación, no como un accesorio añadido al final del proceso.

9. Elegir según el tipo de robot

No existe un único actuador armónico adecuado para todos los robots.

Robots colaborativos

En un cobot, el movimiento suave, el tamaño compacto, la precisión y la interacción segura con el entorno pueden tener una importancia especial.

La selección debe prestar atención al comportamiento dinámico y a la capacidad del sistema de detectar y gestionar fuerzas externas.

Robots industriales

En robots industriales, especialmente en aplicaciones de manipulación, soldadura y ensamblaje, el ciclo de trabajo y la capacidad de carga suelen tener un peso importante en la selección.

La fiabilidad durante operaciones repetitivas también debe formar parte del análisis.

Robots humanoides

En los robots humanoides, la situación es todavía más compleja.

Las articulaciones deben combinar bajo peso, elevada densidad de par, tamaño reducido, precisión y capacidad para realizar movimientos dinámicos.

Además, diferentes articulaciones pueden tener requisitos muy distintos. Una articulación de tobillo no necesariamente necesita la misma solución que una articulación de muñeca.

Por eso, el diseño de un humanoide suele requerir una familia de actuadores con diferentes tamaños y capacidades, en lugar de utilizar un único modelo para todo el robot.

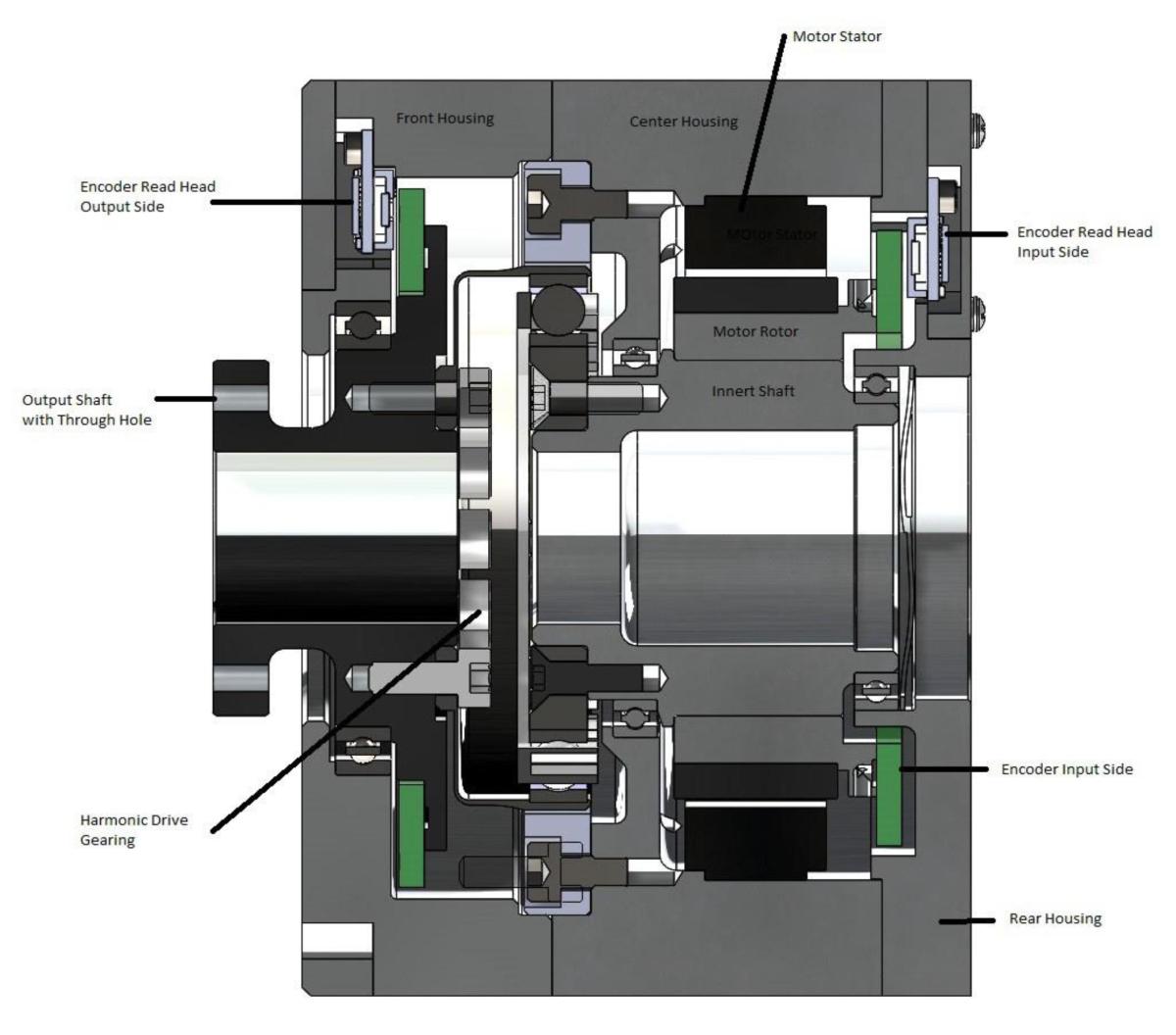

10. La integración puede simplificar el diseño de la máquina

En proyectos de automatización europeos, la facilidad de integración puede ser tan importante como las especificaciones mecánicas.

Un actuador que integra motor, transmisión, encoder, freno y electrónica puede reducir el número de componentes que el integrador necesita seleccionar y coordinar.

También puede simplificar el cableado y reducir el espacio requerido dentro de la máquina.

Para fabricantes de maquinaria y desarrolladores de robots, esto puede traducirse en un proceso de diseño más sencillo y una arquitectura más compacta.

Sin embargo, la integración debe evaluarse junto con otros factores: protocolo de comunicación, alimentación, estrategia de control, mantenimiento y compatibilidad con el sistema existente.

11. CAN o EtherCAT: la comunicación también forma parte de la selección

Cuando el actuador incorpora electrónica de control, la interfaz de comunicación se convierte en un elemento relevante del proyecto.

Para aplicaciones con varios ejes, el sistema de comunicación debe ser compatible con la arquitectura general de control de la máquina.

CAN/CANopen puede ser adecuado para determinadas arquitecturas distribuidas y sistemas de movimiento donde las necesidades de comunicación sean moderadas.

EtherCAT, por otro lado, resulta especialmente interesante en sistemas multieje que requieren una comunicación rápida y sincronizada.

La decisión no debería basarse únicamente en cuál es el protocolo "más rápido", sino en cómo se integra el actuador dentro del controlador, la cantidad de ejes, los requisitos de sincronización y la arquitectura de automatización utilizada.

12. Cinco preguntas antes de solicitar un actuador

Antes de contactar con un fabricante de actuadores robóticos, es recomendable preparar algunos datos básicos.

¿Cuál es el par continuo y máximo requerido?

¿Cuál es la velocidad de salida necesaria?

¿Qué masa y momento de inercia debe mover la articulación?

¿Qué espacio está disponible para el actuador?

¿Qué tipo de feedback y comunicación necesita el sistema?

Con esta información, el fabricante puede recomendar una configuración mucho más precisa que si únicamente se indica el tamaño del robot.

También conviene proporcionar el ciclo de trabajo, la orientación del eje y las condiciones ambientales cuando sean relevantes.

¿Por qué trabajar con un fabricante especializado?

Para proyectos de robótica, seleccionar un actuador no debería limitarse a comparar cinco o seis parámetros de una ficha técnica.

La combinación entre motor, transmisión, encoder, freno, electrónica y control determina el comportamiento final de la articulación.

HONPINE desarrolla soluciones de movimiento para robótica y automatización, incluyendo actuadores armónicos, módulos de articulación robótica y reductores de precisión. Las diferentes configuraciones permiten adaptar la solución a robots industriales, cobots, sistemas de automatización y nuevas plataformas robóticas que requieren una integración más compacta.

Para fabricantes de equipos y desarrolladores de robots que trabajan en España y otros mercados europeos, la selección puede realizarse a partir de los requisitos reales de la articulación: par, velocidad, espacio, feedback, comunicación y ciclo de trabajo.

Conclusión

Elegir un actuador armónico para una articulación robótica no consiste simplemente en buscar el modelo con mayor par o mayor resolución de encoder.

La solución adecuada debe responder al conjunto de condiciones que definen el movimiento: carga, velocidad, aceleración, peso, espacio disponible, rigidez, feedback y estrategia de control.

En robots colaborativos, el comportamiento dinámico y la integración pueden ser prioritarios. En robots industriales, la capacidad de trabajo repetitivo y la carga pueden tener mayor peso. En robots humanoides, la densidad de par, el peso y el volumen de cada articulación adquieren una importancia todavía mayor.

Por eso, la mejor selección comienza siempre por entender la articulación y su ciclo de trabajo. A partir de ahí, el actuador puede dimensionarse de forma equilibrada para conseguir precisión, capacidad de movimiento y una arquitectura compacta.
