Mini reductor armónico para brazos robóticos pequeños y robots de sobremesa de 6 ejes

El desarrollo de sistemas robóticos más pequeños y ligeros está generando nuevos requisitos para los componentes de las articulaciones robóticas. Los brazos robóticos pequeños, los brazos robóticos de escritorio y los brazos robóticos compactos de 6 ejes se utilizan cada vez más en el ensamblaje de componentes electrónicos, la automatización de laboratorios, la educación, la investigación y otras aplicaciones con espacio limitado. Estos robots deben proporcionar un movimiento flexible en múltiples ejes sin ser demasiado grandes ni pesados para el espacio de trabajo previsto.

Un pequeño brazo robótico de 6 ejes suele utilizar seis articulaciones rotatorias para controlar tanto la posición como la orientación de su efector final. Esta arquitectura proporciona al robot una excelente flexibilidad, pero también dificulta el diseño de las articulaciones. Cada articulación debe ofrecer un par motor y una precisión de posicionamiento suficientes, manteniendo su tamaño y peso bajo control.

Para este tipo de brazo robótico, el reductor es más que un simple componente de transmisión. Su tamaño, holgura, relación de reducción, densidad de par y configuración mecánica pueden afectar directamente el diseño de todo el robot. Un mini reductor armónico proporciona una solución de transmisión compacta para articulaciones robóticas que requieren altas relaciones de reducción, baja holgura, alta densidad de par y, en configuraciones huecas, enrutamiento interno de cables.

Para los fabricantes que desarrollan pequeños brazos robóticos de 6 ejes, brazos robóticos de escritorio, brazos robóticos colaborativos ligeros y equipos de automatización compactos, estas características hacen que los mini reductores armónicos sean particularmente relevantes para el diseño moderno de articulaciones de robots.

¿Por qué los brazos robóticos pequeños necesitan mini reductores armónicos?

Un brazo robótico pequeño no puede diseñarse simplemente reduciendo la escala de un robot industrial convencional. Cuanto más pequeño sea el robot, más importante será la relación entre el tamaño de las articulaciones, el peso de las mismas, el par motor y el espacio disponible para su instalación.

Un brazo robótico típico de 6 ejes contiene múltiples articulaciones rotatorias dispuestas en serie. El peso de una articulación es soportado por las articulaciones más cercanas a la base. Si la articulación del hombro o del codo se vuelve excesivamente pesada, las articulaciones anteriores requieren mayor torque para mover el robot. Esto puede implicar el uso de motores más grandes, componentes estructurales de mayor tamaño y un robot más pesado en general.

En el caso de un brazo robótico de escritorio, este problema se vuelve aún más evidente, ya que todo el sistema debe ser lo suficientemente compacto como para funcionar en un banco de trabajo o dentro de una pequeña celda de automatización.

Por lo tanto, un reductor compacto con alta densidad de par puede aportar más que una caja de engranajes más pequeña. Puede ayudar a los ingenieros a reducir las dimensiones de las articulaciones, controlar el peso del robot y optimizar la estructura mecánica del brazo robótico compacto de 6 ejes.

Esta es una de las razones clave por las que se consideran los mini reductores armónicos para las articulaciones robóticas compactas.

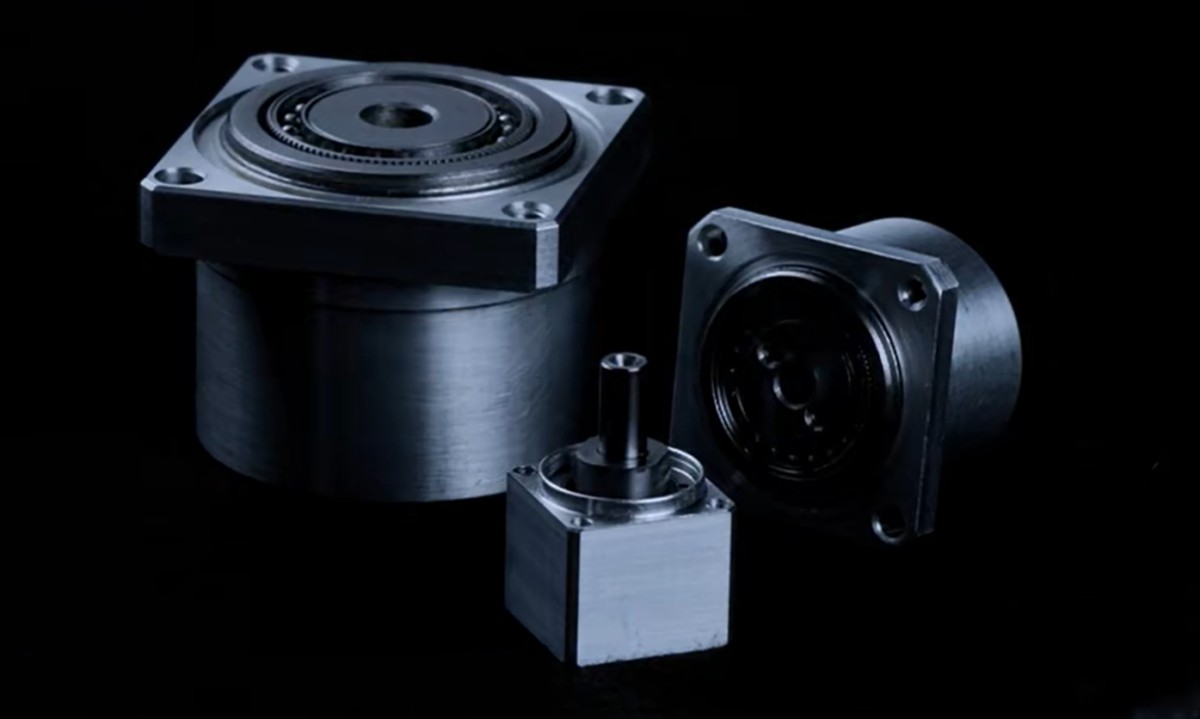

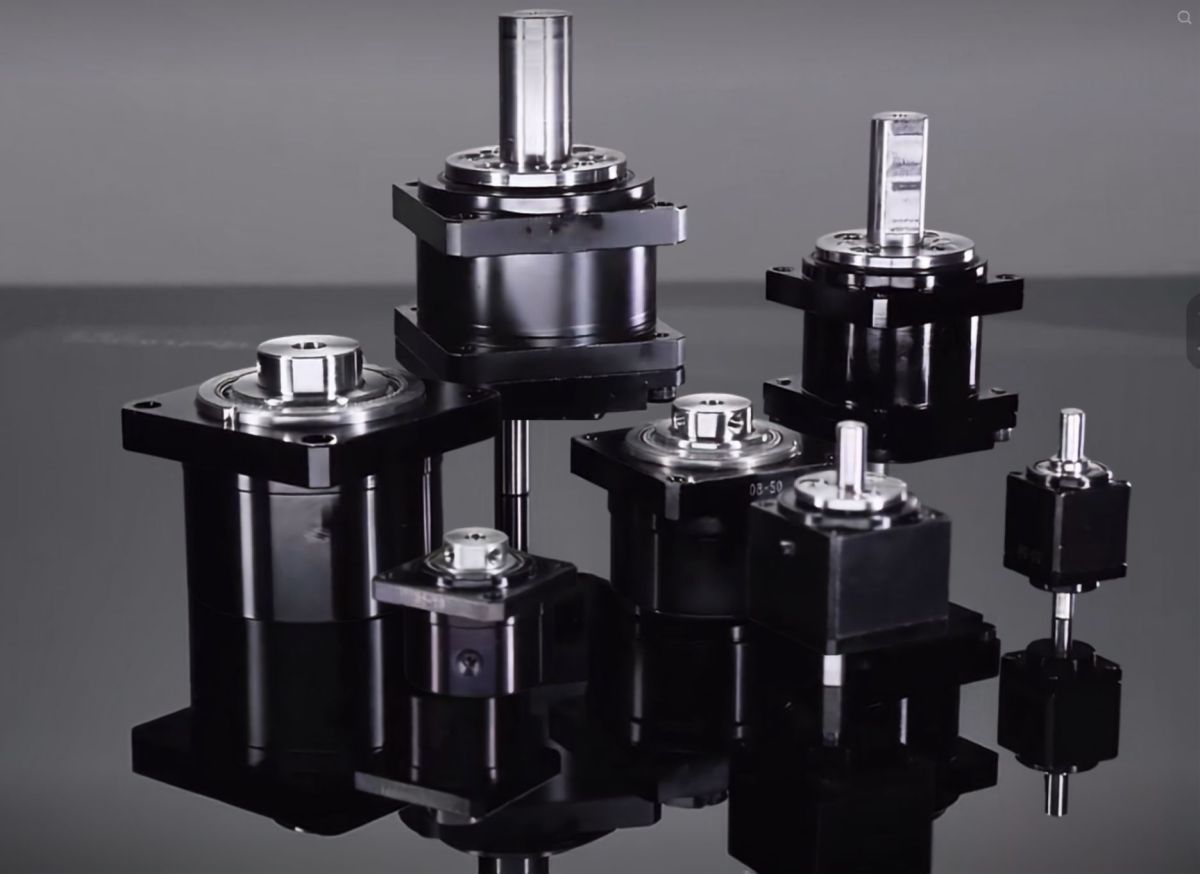

¿Qué es un mini reductor armónico para un brazo robótico pequeño?

Un mini reductor armónico es una caja de engranajes compacta y de precisión basada en la tecnología de transmisión armónica. Su función principal es convertir la rotación de alta velocidad de un motor en un movimiento de salida de menor velocidad y mayor par para la articulación de un robot.

La elevada relación de reducción que ofrece la transmisión armónica permite que un reductor relativamente compacto logre una reducción de velocidad sustancial sin necesidad de múltiples etapas de engranajes. Las relaciones de reducción típicas para aplicaciones robóticas pueden ser de 30:1, 50:1, 80:1 y 100:1, según el modelo específico.

Para un brazo robótico pequeño, el sistema de transmisión básico puede constar de un motor, un reductor armónico mini y una articulación de salida. Al combinarse con un motor de par sin carcasa, un codificador y un freno, el reductor también puede formar parte de un actuador de articulación robótica más integrado.

Esta arquitectura es especialmente relevante para brazos robóticos pequeños, brazos robóticos de escritorio, robots de escritorio de 6 ejes, brazos robóticos colaborativos pequeños y articulaciones robóticas compactas, donde el espacio de instalación disponible es limitado y cada componente debe integrarse cuidadosamente.

Principales ventajas de los mini reductores armónicos para brazos robóticos pequeños

Tamaño compacto y alta relación de reducción

Una de las ventajas más importantes de un mini reductor armónico es la capacidad de lograr una relación de reducción relativamente alta dentro de una estructura de transmisión compacta.

Las relaciones de reducción como 30:1, 50:1, 80:1 y 100:1 permiten que el motor y el reductor alcancen la velocidad y el par conjuntos requeridos sin necesidad de utilizar múltiples etapas de reducción.

En el caso de un pequeño brazo robótico de 6 ejes, reducir el número de etapas de transmisión puede simplificar la estructura de la articulación y ayudar a controlar su diámetro externo. Esto es especialmente importante para los brazos robóticos de escritorio, donde las articulaciones sobredimensionadas pueden aumentar el tamaño total y limitar el espacio de trabajo disponible.

Por lo tanto, un reductor compacto de alta relación ofrece a los diseñadores de robots mayor libertad para desarrollar eslabones más pequeños y articulaciones más integradas.

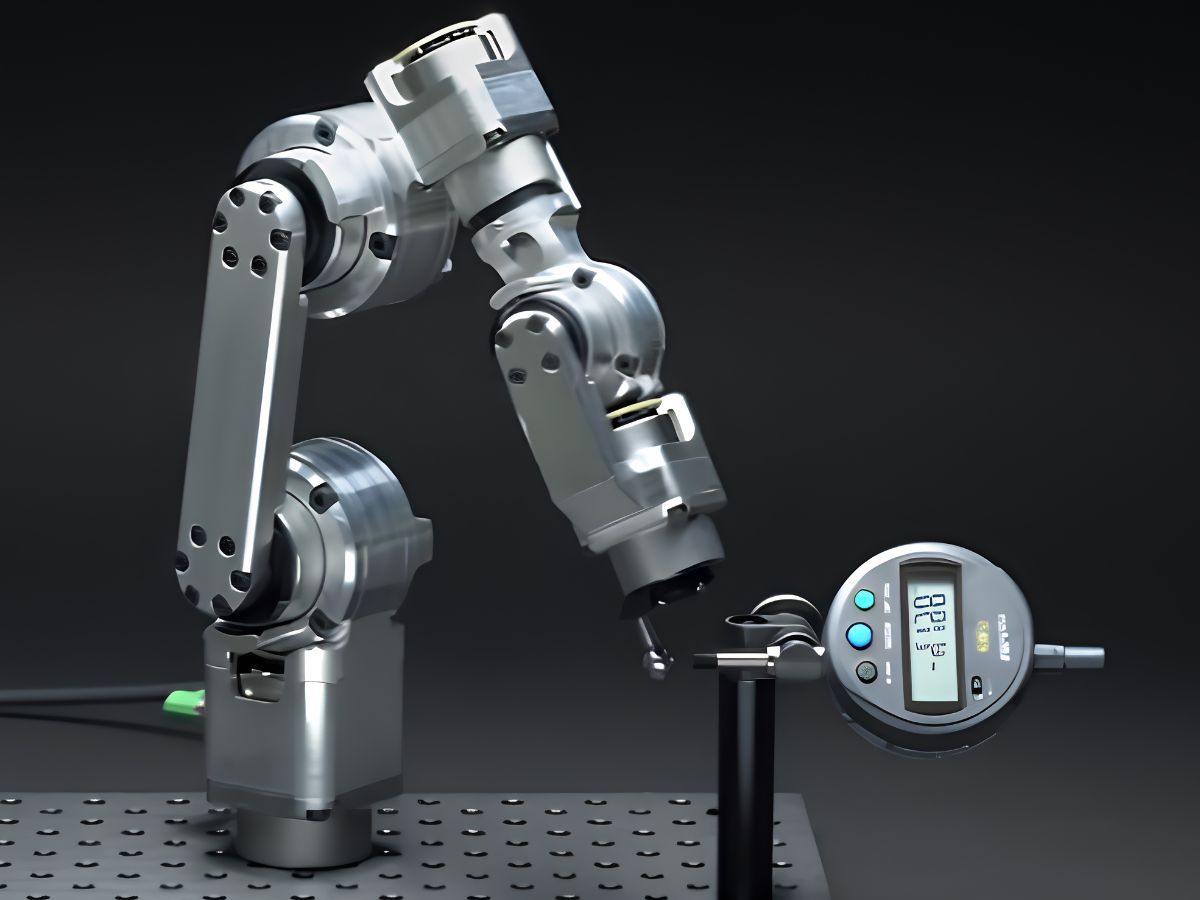

Juego mínimo para un movimiento preciso de las articulaciones del robot.

Un juego mínimo es especialmente importante en un brazo robótico de seis ejes, ya que la posición final del efector final depende del movimiento coordinado de múltiples articulaciones.

La holgura puede provocar una pérdida de movimiento cuando cambia la dirección de rotación. Si este error se repite en varias articulaciones, puede afectar al posicionamiento del efector final.

Los mini reductores armónicos están diseñados para una transmisión de precisión y ofrecen una holgura mínima. Según el grado de precisión y el modelo, la holgura puede alcanzar aproximadamente ≤1 minuto de arco, existiendo configuraciones de mayor precisión disponibles que llegan al nivel de decenas de segundos de arco.

En el caso de pequeños brazos robóticos de 6 ejes, esta característica permite un posicionamiento repetible y un movimiento de trayectoria controlada en aplicaciones como el ensamblaje de placas de circuito impreso, el atornillado, la dosificación, la soldadura, la manipulación de componentes y la inspección.

Alta densidad de torsión para brazos robóticos ligeros.

En el caso de un robot ligero, el par de salida debe tenerse en cuenta junto con el peso y las dimensiones de la articulación.

Un reductor capaz de proporcionar el par motor necesario en un formato compacto permite a los ingenieros controlar la masa de las articulaciones sin sacrificar la capacidad mecánica del robot.

Esto es especialmente importante para los brazos robóticos seriales de 6 ejes. Una articulación de codo o muñeca más ligera reduce la carga que soportan el hombro y otras articulaciones anteriores. Como resultado, todo el robot puede optimizarse potencialmente con motores más pequeños, componentes estructurales más ligeros y articulaciones más compactas.

En el caso de los brazos robóticos de escritorio y los brazos robóticos colaborativos ligeros, esta relación entre el peso de las articulaciones y el rendimiento general del robot convierte la densidad de par en una consideración de diseño importante.

Eje hueco para el enrutamiento interno de cables.

La gestión del cableado es otro aspecto importante a tener en cuenta al desarrollar un brazo robótico pequeño.

Un robot de seis ejes puede requerir el alojamiento de cables de motor, cableado de codificador, cables de sensor, tuberías neumáticas y conexiones de efector final. El enrutamiento externo de cables puede aumentar el riesgo de que estos se doblen, se retuerzan, se estiren o interfieran durante el movimiento continuo de las articulaciones.

Un mini reductor armónico de eje hueco proporciona un conducto central que puede utilizarse para el enrutamiento interno de cables y tuberías, según la configuración específica.

Para un brazo robótico de escritorio de 6 ejes, esto puede simplificar el diseño mecánico y crear una estructura de articulación más limpia. El enrutamiento interno también reduce la cantidad de cableado expuesto alrededor del brazo robótico, lo que brinda a los fabricantes mayor libertad al diseñar eslabones y carcasas de articulaciones compactas.

Integración coaxial con motores de par sin carcasa

La configuración coaxial de entrada y salida de la transmisión armónica se adapta muy bien a las arquitecturas de articulaciones robóticas.

Cuando se combina un mini reductor armónico con un motor de par sin carcasa, los componentes del motor se pueden integrar directamente en la carcasa de la articulación del robot en lugar de depender de una carcasa de motor convencional.

La unión resultante puede integrar el motor, el reductor, el codificador, el freno, los cojinetes y la carcasa en un único conjunto compacto.

Este enfoque resulta especialmente útil para los fabricantes que desarrollan su propio brazo robótico pequeño, ya que la articulación se puede diseñar en función del espacio mecánico disponible, en lugar de estar limitada por las dimensiones externas de un servomotor estándar.

Mini reductores armónicos para brazos robóticos pequeños de 6 ejes.

Un pequeño brazo robótico de 6 ejes es una de las aplicaciones más adecuadas para un reductor de precisión compacto, ya que cada eje requiere un movimiento rotatorio controlado, mientras que toda la estructura mecánica debe permanecer ligera.

La configuración de seis ejes permite al robot controlar tanto la posición como la orientación de su efector final. Esto lo hace idóneo para tareas en las que la herramienta necesita aproximarse a una pieza de trabajo desde diferentes direcciones.

Sin embargo, el rendimiento del robot completo depende del comportamiento combinado de sus seis articulaciones.

Un juego reducido puede ayudar a mantener la consistencia del posicionamiento. Una alta densidad de par puede ayudar a controlar el peso de la articulación. Una alta relación de reducción puede proporcionar la multiplicación de par necesaria para la articulación. Una estructura hueca puede simplificar el enrutamiento de los cables.

Por este motivo, los mini reductores armónicos pueden desempeñar un papel importante en la arquitectura mecánica de los robots compactos de seis ejes.

Mini reductores armónicos para brazos robóticos de escritorio

Los requisitos de un brazo robótico de escritorio son ligeramente diferentes a los de un robot industrial de gran tamaño.

Un brazo robótico de sobremesa debe poder colocarse sobre un banco de trabajo, funcionar en un espacio de trabajo limitado y ser lo suficientemente ligero como para poder instalarse o reposicionarse fácilmente.

Esto hace que el diseño de juntas compactas sea particularmente importante.

Un mini reductor armónico puede ayudar a los fabricantes a crear juntas rotativas más pequeñas sin sacrificar la relación de reducción y la precisión necesarias para el movimiento robótico controlado.

Esto hace que la tecnología sea relevante para sistemas de automatización de escritorio, brazos robóticos educativos, robots de laboratorio, plataformas de investigación y equipos de fabricación compactos.

Para estas aplicaciones, la combinación de dimensiones compactas, baja holgura, alta densidad de par y enrutamiento interno del cable puede ser más importante que una velocidad de salida continua extremadamente alta.

Mini reductores armónicos en la automatización de 3C Electronics

La industria de la electrónica 3C es un área de aplicación importante para los brazos robóticos pequeños y los robots de escritorio de 6 ejes.

La fabricación de productos electrónicos suele implicar componentes pequeños, espacios de trabajo reducidos, cambios frecuentes de producto y operaciones de ensamblaje precisas. Un robot de seis ejes puede proporcionar la flexibilidad necesaria para posicionar herramientas y componentes desde diferentes ángulos.

Atornillado de PCB

Un pequeño robot de seis ejes puede transportar un destornillador y moverlo entre diferentes posiciones de fijación en una placa de circuito impreso o un conjunto electrónico. La baja holgura y el movimiento repetible de las articulaciones ayudan a mantener un posicionamiento constante de la herramienta durante operaciones repetidas.

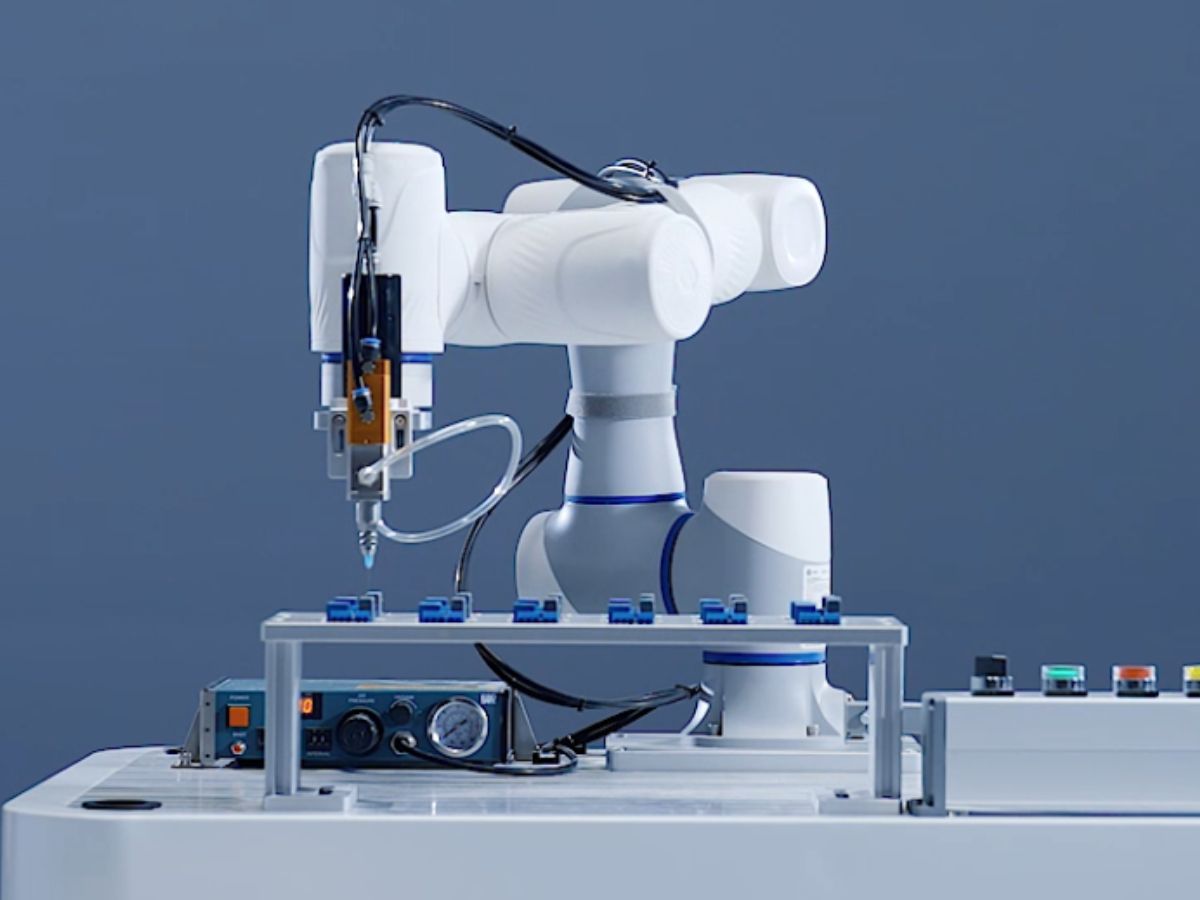

Dispensación de PCB

Las aplicaciones de dosificación requieren que la herramienta siga trayectorias controladas alrededor de los componentes electrónicos. El posicionamiento de cada articulación del robot puede influir en la precisión y la consistencia de la trayectoria de dosificación.

Soldadura

Un brazo robótico compacto de seis ejes puede posicionar una herramienta de soldadura alrededor de una placa de circuito impreso y acceder a los componentes desde diferentes orientaciones. Esta flexibilidad resulta especialmente útil cuando la pieza de trabajo contiene componentes ubicados en distintas posiciones y orientaciones.

Manipulación y montaje de componentes

Los brazos robóticos pequeños pueden realizar operaciones de recogida y colocación, así como de ensamblaje, en estaciones de trabajo compactas. Su estructura ligera y las reducidas dimensiones de sus articulaciones los hacen idóneos para sistemas de automatización donde el espacio de instalación es limitado.

Inspección visual

Un brazo robótico de sobremesa puede transportar una cámara o un sensor de inspección y desplazarse alrededor de un producto para capturar imágenes desde diferentes posiciones y ángulos. El movimiento de seis ejes ofrece mayor flexibilidad para la inspección que los sistemas de posicionamiento lineal simples.

Limitaciones de los mini reductores armónicos

Un reductor armónico mini no está diseñado para ser la mejor solución de transmisión para todas las aplicaciones. Sus ventajas son más valiosas cuando una articulación robótica requiere compacidad, precisión, alta reducción y alta densidad de par.

Las cargas de choque requieren una consideración cuidadosa.

La transmisión armónica utiliza un elemento de transmisión flexible como parte de su principio de funcionamiento. Esto permite una estructura compacta y una alta relación de reducción, pero durante el diseño del robot se deben considerar cuidadosamente las cargas de impacto severas y las colisiones repetidas e incontroladas.

Para un robot colaborativo pequeño o un brazo robótico de escritorio, el reductor debe seleccionarse en función del par nominal previsto, el par máximo, la carga externa, la aceleración y las condiciones de colisión.

No está diseñado principalmente para una salida continua de alta velocidad.

Un mini reductor armónico está diseñado principalmente para proporcionar una alta reducción y un movimiento de salida preciso, en lugar de una rotación de salida continua a alta velocidad.

Esto lo hace idóneo para las articulaciones de los robots, donde el motor suele funcionar a mayor velocidad, mientras que la articulación requiere un movimiento controlado a menor velocidad con un par de salida mayor.

Las aplicaciones que requieren una rotación de salida continua a alta velocidad pueden requerir una arquitectura de transmisión diferente.

El tallaje correcto sigue siendo esencial.

El tamaño compacto de un mini reductor armónico no significa que se puedan ignorar los requisitos de carga.

Al seleccionar el reductor, los fabricantes de robots deben evaluar el par nominal, el par máximo, la velocidad de salida, la inercia de la carga, la aceleración, el ciclo de trabajo, las cargas de momento externas y el entorno operativo.

En el caso de un robot de seis ejes, el reductor también debe evaluarse en función de la posición de la articulación dentro de la estructura del robot, ya que las articulaciones del hombro, el codo y la muñeca pueden experimentar cargas significativamente diferentes.

Mini reductor armónico frente a reductor planetario para brazos robóticos pequeños

Tanto los mini reductores armónicos como las cajas de engranajes planetarios pueden utilizarse en sistemas de movimiento robótico, pero sus características mecánicas son diferentes.

Para brazos robóticos pequeños y robots de escritorio de 6 ejes, un mini reductor armónico resulta especialmente atractivo cuando el diseño prioriza las dimensiones compactas de las articulaciones, las altas relaciones de reducción, la baja holgura y la alta densidad de par.

Una caja de engranajes planetarios puede resultar ventajosa cuando la aplicación exige mayor énfasis en el funcionamiento a alta velocidad, la eficiencia o las características de carga específicas.

Por lo tanto, la selección debe basarse en los requisitos reales del robot, en lugar de asumir que un tipo de transmisión es universalmente mejor.

Para una articulación robótica compacta de seis ejes que requiere una alta relación de reducción y una holgura mínima en un espacio de instalación limitado, un reductor armónico mini puede ser una solución ideal. Para aplicaciones que requieren una salida continua de alta velocidad o características de transmisión diferentes, una caja de engranajes planetarios podría ser más apropiada.

¿Cuándo conviene elegir un mini reductor armónico para un brazo robótico pequeño?

Un mini reductor armónico es una opción a considerar cuando la articulación del robot necesita combinar un tamaño mecánico compacto con un movimiento preciso y un par de salida elevado.

Resulta especialmente relevante al desarrollar un pequeño brazo robótico de 6 ejes, un brazo robótico de escritorio o un brazo robótico colaborativo ligero, donde el diámetro de las articulaciones y el peso influyen directamente en el diseño general del robot.

También es una opción sólida cuando el robot requiere poca holgura para un posicionamiento repetible, una alta relación de reducción en un paquete compacto o una estructura hueca para el enrutamiento interno de cables.

Para los fabricantes que desarrollan una articulación robótica integrada con un motor de par sin marco, codificador y freno, el Mini Reductor Armónico también puede servir como componente central de transmisión de precisión.

Conclusión

El desarrollo de brazos robóticos pequeños, brazos robóticos de escritorio y brazos robóticos compactos de 6 ejes está cambiando los requisitos para las transmisiones de las articulaciones robóticas. Un brazo robótico compacto necesita un par motor de salida más que suficiente. Sus articulaciones deben equilibrar tamaño, peso, precisión, relación de reducción, enrutamiento de cables e integración mecánica.

Un mini reductor armónico satisface estos requisitos mediante una estructura de transmisión compacta, una alta relación de reducción, una baja holgura, una alta densidad de par, una configuración coaxial y opciones de eje hueco en los modelos adecuados.

En el caso de robots pequeños de seis ejes, estas características pueden ayudar a los fabricantes a desarrollar articulaciones compactas y ligeras sin sacrificar la precisión necesaria para aplicaciones como el ensamblaje de componentes electrónicos 3C, el atornillado de placas de circuito impreso, la dosificación, la soldadura, la manipulación de componentes y la inspección visual.

Esta tecnología presenta limitaciones. Las cargas de choque severas, los requisitos de salida continua a alta velocidad y las cargas externas exigentes requieren una evaluación de ingeniería minuciosa y un dimensionamiento adecuado. Por lo tanto, un reductor armónico mini debe seleccionarse en función de las condiciones de funcionamiento completas del robot, y no solo de sus dimensiones físicas.

Para los fabricantes que buscan construir articulaciones robóticas compactas para pequeños brazos robóticos de 6 ejes y brazos robóticos de escritorio, la combinación de tamaño compacto, baja holgura, alta densidad de par y enrutamiento interno de cables convierte al Mini Harmonic Reducer en una solución de transmisión de precisión práctica.
