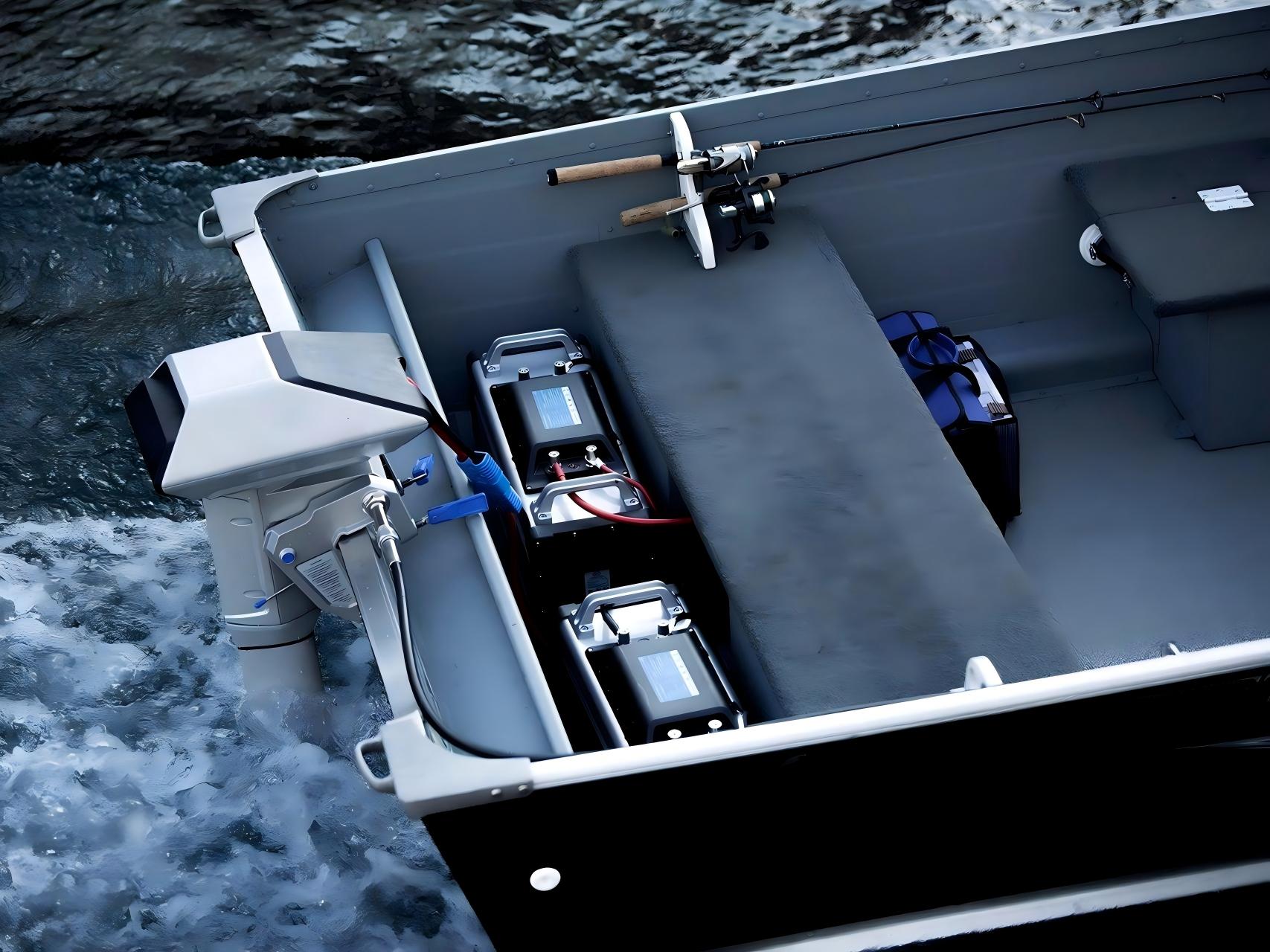

¿Cuándo requiere la dirección de un motor fueraborda un actuador rotativo armónico?

Introducción

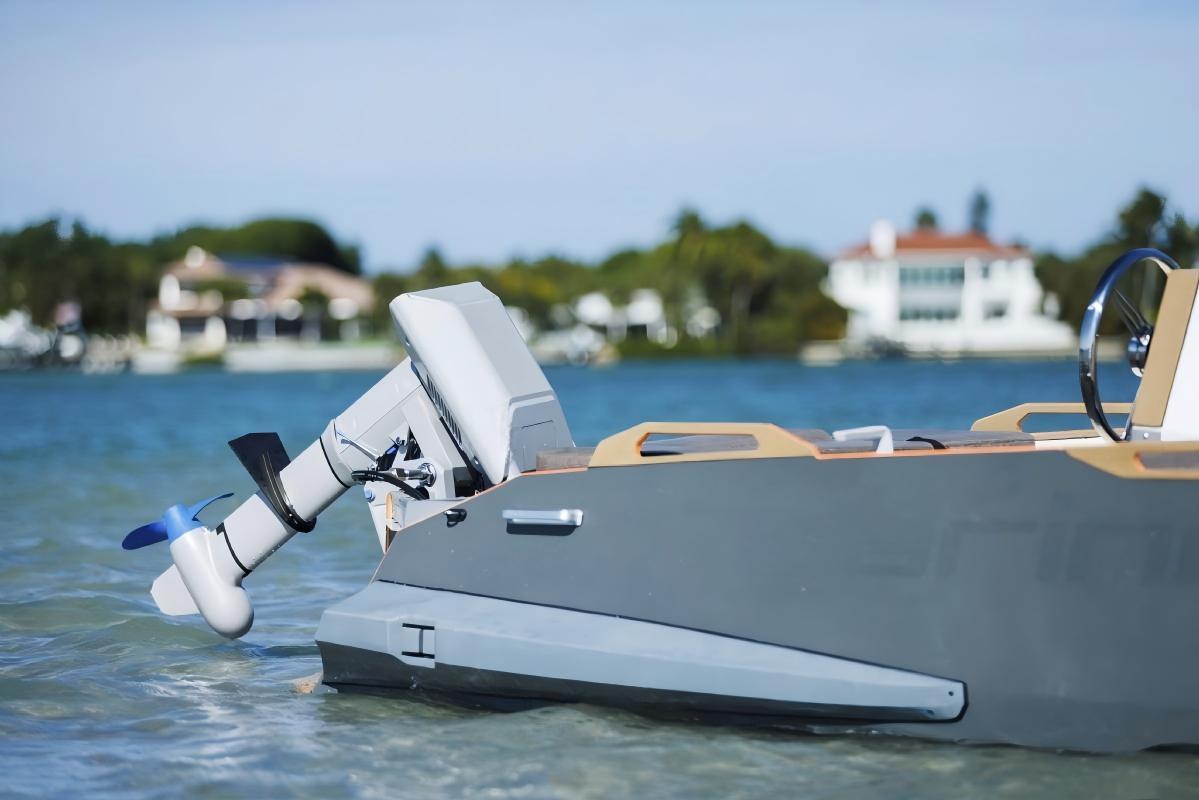

La dirección de los motores fueraborda eléctricos se está convirtiendo en una importante función de control de movimiento en embarcaciones eléctricas, buques de superficie autónomos, vehículos de superficie no tripulados, robótica marina y otros sistemas marinos inteligentes. A medida que los sistemas de propulsión se electrifican y automatizan cada vez más, la dirección ya no es simplemente un mecanismo mecánico para cambiar de rumbo. Se ha convertido en una tarea de control de movimiento de precisión que requiere posicionamiento angular exacto, par de dirección suficiente, respuesta predecible y funcionamiento fiable bajo cargas marinas en continuo cambio.

Esto crea un conjunto diferente de requisitos para la transmisión de dirección. Un motor y una caja de engranajes convencionales pueden proporcionar suficiente fuerza para girar un motor fueraborda, pero las aplicaciones que implican navegación autónoma, dirección en lazo cerrado, cambios frecuentes de dirección o espacio de instalación limitado pueden requerir una precisión de transmisión mucho mayor y una mejor integración.

Aquí es donde un actuador rotativo de precisión puede aportar valor. Unactuador rotativo armónicocombina la rotación accionada por motor con una transmisión armónica de precisión, proporcionando altas relaciones de reducción, bajo juego, alta densidad de par e integración mecánica compacta. Estas características lo hacen especialmente interesante para la dirección de motores fueraborda eléctricos cuando el sistema necesita combinar par, precisión y compacidad.

Sin embargo, un actuador rotativo armónico no es automáticamente necesario para todos los motores fueraborda. La solución correcta depende de la carga de dirección, la precisión de posicionamiento requerida, el ciclo de funcionamiento, el espacio de instalación, la arquitectura de control y las condiciones ambientales.

Por lo tanto, la pregunta más importante no es simplemente si se puede utilizar un actuador rotativo armónico para la dirección fueraborda, sino cuándo la transmisión de precisión y el movimiento rotativo controlado hacen que un actuador rotativo armónico sea la mejor elección de ingeniería.

1. La dirección de motores fueraborda eléctricos se está convirtiendo en una aplicación de control de movimiento de precisión

En una embarcación convencional, la dirección puede controlarse mecánicamente mediante un volante, cable, sistema hidráulico u otro mecanismo de transmisión. El objetivo principal es transferir la entrada del operador al motor fueraborda.

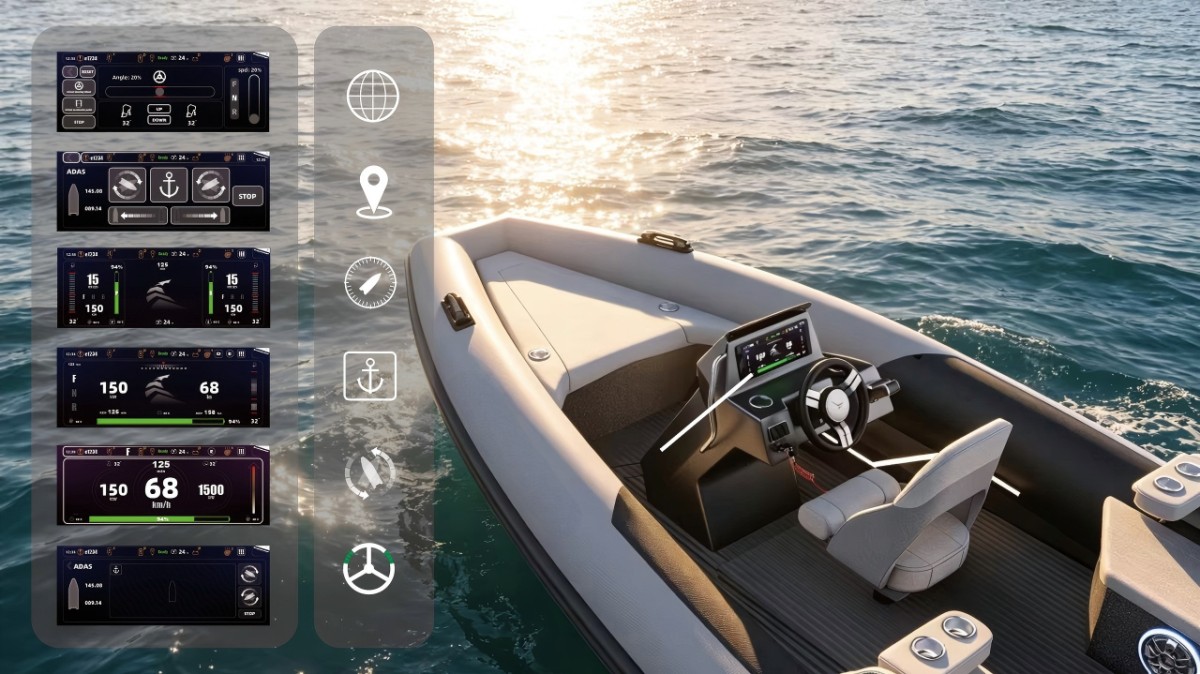

Las embarcaciones eléctricas y autónomas introducen un requisito diferente.

El comando de dirección puede originarse en un controlador electrónico en lugar de proceder directamente de un operador humano. El controlador puede calcular continuamente el ángulo de dirección requerido según el rumbo, la trayectoria, la velocidad, el viento, la corriente y la dinámica de la embarcación.

Esto significa que el actuador de dirección debe convertir un comando eléctrico en una posición mecánica controlada.

Por tanto, el sistema se convierte en una combinación de:

Control electrónico + Motor eléctrico + Transmisión de precisión + Retroalimentación de posición + Estructura mecánica de dirección

En esta arquitectura, el sistema de transmisión ya no solo es responsable de aumentar el par. También afecta a la precisión de dirección, la respuesta, la repetibilidad y la estabilidad.

Por esta razón, la tecnología de transmisión de precisión es cada vez más relevante para la dirección de motores fueraborda eléctricos.

2. ¿Qué diferencia la dirección de un motor fueraborda del movimiento rotativo convencional?

Un motor fueraborda no gira simplemente de forma libre como una mesa giratoria industrial.

El actuador debe girar la unidad de propulsión alrededor de un eje de dirección mientras afronta resistencia mecánica externa y fuerzas hidrodinámicas cambiantes.

La carga de dirección puede verse influida por la masa del motor fueraborda, el empuje de la hélice, la resistencia del agua, la fricción, la estructura de montaje, la velocidad de la embarcación y las condiciones de funcionamiento.

Al mismo tiempo, el sistema de dirección puede necesitar operar dentro de un rango angular limitado, en lugar de girar continuamente durante múltiples revoluciones.

Esta combinación crea un requisito específico de control de movimiento.

El actuador debe proporcionar suficiente par para mover el motor fueraborda, rigidez suficiente para mantener la posición requerida, una velocidad de salida adecuada para la respuesta de dirección y precisión de posicionamiento suficiente para el sistema de control.

Por lo tanto, un actuador de dirección adecuado debe evaluarse como parte del sistema completo de propulsión y control, en lugar de como un motor aislado.

3. ¿Cuándo se vuelve importante la transmisión de precisión?

La transmisión de precisión se vuelve especialmente importante cuando el sistema de dirección necesita convertir repetidamente pequeños movimientos del motor en cambios previsibles del ángulo de salida.

Considere un buque de superficie autónomo que mantiene un rumbo recto.

El controlador de navegación puede realizar continuamente pequeñas correcciones al ángulo de dirección. El actuador puede moverse repetidamente de forma leve en una dirección, volver hacia la posición central y realizar después otra corrección.

Si la transmisión contiene una holgura mecánica excesiva, el motor puede moverse sin producir un movimiento de salida correspondiente de inmediato.

Esto crea una zona muerta entre el motor y la salida de dirección.

Para la dirección manual básica, este juego mecánico puede ser aceptable.

Sin embargo, para la dirección autónoma en lazo cerrado, un juego excesivo puede reducir la consistencia del posicionamiento y dificultar el ajuste del sistema de control.

Esta es una de las situaciones en las que la transmisión de precisión se vuelve más importante que simplemente seleccionar un motor con mayor par.

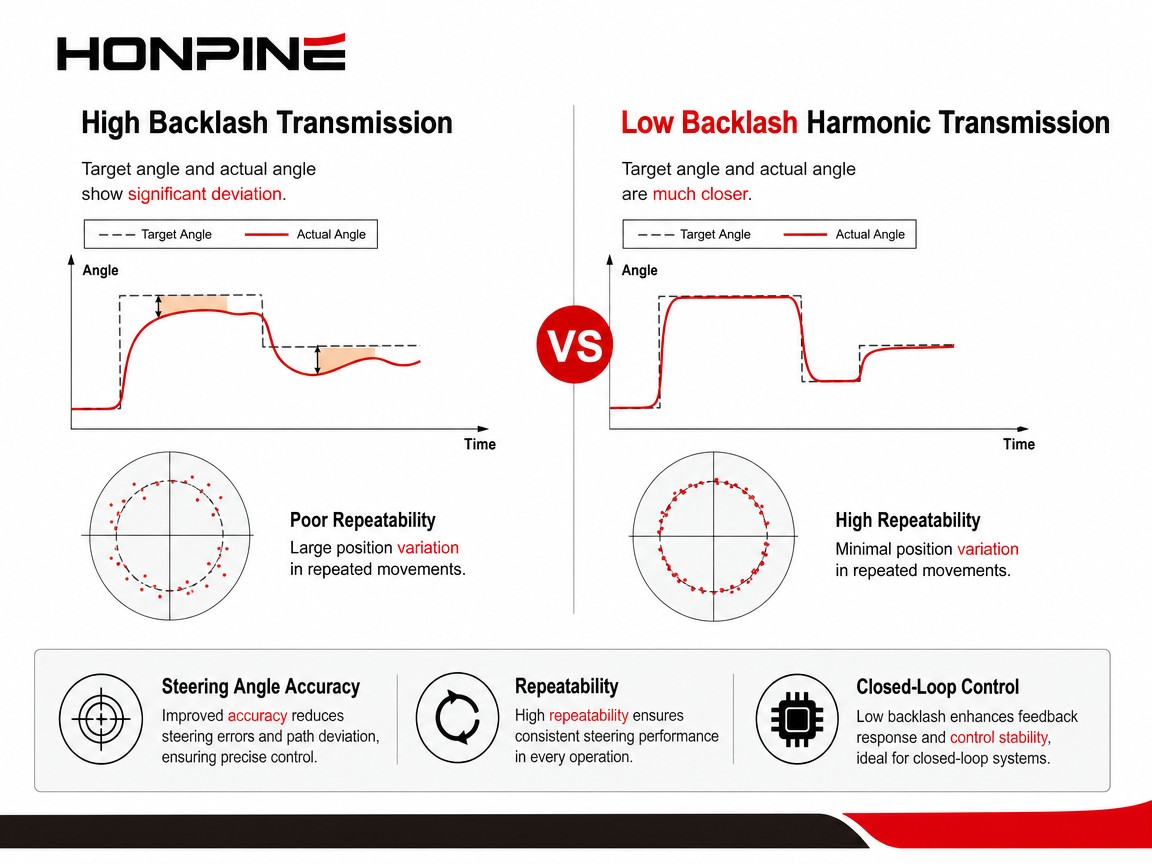

4. El bajo juego es importante para el control del ángulo de dirección

El juego es uno de los parámetros de transmisión más importantes en las aplicaciones de dirección de precisión.

Una transmisión de bajo juego reduce la cantidad de movimiento libre entre los lados de entrada y salida de la transmisión. Esto permite que los cambios en la posición del motor se transfieran más directamente a la salida de dirección.

La transmisión armónica es bien conocida por sus características de bajo juego.

Para un sistema de dirección fueraborda eléctrico, esto puede ayudar a mantener una relación más estrecha entre el ángulo de dirección comandado y el ángulo de dirección real.

Esto resulta especialmente útil para:

• Buques de superficie autónomos

• Embarcaciones no tripuladas

• Embarcaciones eléctricas

• Robótica marina

• Embarcaciones controladas a distancia

• y otras aplicaciones que utilizan control electrónico de dirección.

El objetivo no es lograr el menor juego posible sin considerar el coste. En cambio, la transmisión debe proporcionar un nivel de juego adecuado para la precisión de dirección y el rendimiento de control requeridos.

5. Una alta relación de reducción convierte la velocidad del motor en par de dirección

Los motores eléctricos son generalmente más eficientes cuando operan a velocidades de rotación relativamente altas, mientras que un mecanismo de dirección fueraborda normalmente requiere un movimiento rotativo más lento y controlado.

Por tanto, una caja de engranajes de precisión desempeña un papel importante al convertir la velocidad del motor en par de dirección útil.

La transmisión armónica puede proporcionar una alta relación de reducción dentro de una estructura compacta.

Esto permite que el motor funcione a una velocidad adecuada mientras el lado de salida genera el par necesario para girar el motor fueraborda.

La ventaja se vuelve especialmente relevante cuando el sistema de dirección tiene un espacio de instalación limitado.

En lugar de utilizar un gran motor de baja velocidad, un motor más pequeño de alta velocidad combinado con una transmisión de precisión de alta relación puede proporcionar una solución de movimiento más compacta.

La relación de reducción real todavía debe seleccionarse según la velocidad y el par de dirección requeridos. Una relación mayor no siempre es mejor si compromete las características de respuesta del sistema de dirección.

6. La alta densidad de par ayuda cuando el espacio de instalación es limitado

Los sistemas de propulsión marina suelen tener estrictas limitaciones de peso y volumen de instalación.

Un motor fueraborda eléctrico ya integra el motor de propulsión, la electrónica de potencia, los componentes de refrigeración, el sistema de hélice, la carcasa y la estructura de montaje mecánico.

El actuador de dirección debe encajar en el espacio mecánico restante sin aumentar innecesariamente la masa total de la unidad de propulsión.

Por tanto, la alta densidad de par se convierte en una consideración importante de diseño.

Un actuador rotativo armónico puede combinar un motor con un mecanismo de transmisión armónica compacto para proporcionar un par de salida relativamente alto dentro de un volumen limitado.

Esto hace que la tecnología sea particularmente interesante para sistemas de propulsión eléctrica compactos, embarcaciones autónomas, pequeños buques de superficie no tripulados y plataformas robóticas marinas.

El beneficio no es simplemente un actuador más pequeño.

Un actuador más compacto también puede proporcionar mayor libertad al diseñar el eje de dirección, la estructura de montaje, el tendido de cables y los componentes de propulsión circundantes.

7. La dirección en lazo cerrado requiere más que un motor

Para un sistema marino autónomo, el actuador de dirección normalmente funciona como parte de un sistema de control en lazo cerrado.

El controlador de navegación determina un rumbo objetivo o un ángulo de dirección objetivo.

El controlador de dirección convierte este comando en un comando para el motor.

El actuador genera movimiento rotativo.

Un codificador mide la posición real.

A continuación, el sistema de control compara la posición objetivo con la posición medida y ajusta el actuador en consecuencia.

Este proceso requiere una relación predecible entre el movimiento del motor y el movimiento de salida.

Si la transmisión tiene juego excesivo, elasticidad o movimiento mecánico no controlado, el controlador puede necesitar compensar estas características.

Una transmisión de precisión con bajo juego y rigidez adecuada puede hacer que el lado mecánico del sistema de control sea más predecible.

Por esta razón, la combinación de transmisión de precisión y retroalimentación de posición puede ser más importante que el propio motor al diseñar una dirección eléctrica de alto rendimiento.

8. La retroalimentación del codificador mejora la información de posición de dirección

El rendimiento de transmisión del actuador y la configuración del codificador deben considerarse conjuntamente.

Un codificador de alta resolución puede proporcionar información detallada sobre la posición del motor o de salida, según dónde se instale el codificador.

Para aplicaciones que requieren un control preciso del ángulo de dirección fueraborda, la retroalimentación de posición del lado de salida puede ser especialmente valiosa porque mide directamente la posición que importa para el sistema de dirección.

Esto puede ayudar al controlador a detectar la posición real de dirección en lugar de depender por completo de la información del lado del motor.

Por tanto, una arquitectura de control adecuada puede combinar:

• Transmisión de precisión

• Bajo juego

• Retroalimentación de posición de alta resolución

• Control de movimiento en lazo cerrado

Esta combinación es especialmente relevante para la navegación autónoma, la robótica marina y los sistemas de propulsión eléctrica controlados electrónicamente.

9. Las inversiones frecuentes hacen más perceptible el juego de transmisión

La dirección fueraborda eléctrica puede implicar cambios frecuentes de dirección.

Una embarcación autónoma que mantiene su rumbo puede realizar repetidamente pequeñas correcciones de dirección hacia la izquierda y la derecha.

Durante estas inversiones, la holgura mecánica dentro de la transmisión se vuelve más evidente.

Con una caja de engranajes de alto juego, el motor puede invertir la dirección antes de que la salida de dirección comience a moverse.

Esto puede introducir un retraso o una zona muerta en la respuesta de dirección.

La transmisión de precisión de bajo juego reduce este efecto y puede mejorar la consistencia de las correcciones de dirección de pequeño ángulo.

Esta es una razón por la que la transmisión armónica puede ser especialmente relevante para aplicaciones marinas autónomas, y no solo para maquinaria rotativa convencional.

10. La integración compacta puede reducir el número de componentes mecánicos

Un sistema de dirección eléctrica convencional puede requerir un motor, caja de engranajes, acoplamiento, rodamientos, soportes, sensor de posición y otros componentes mecánicos.

Cada componente adicional crea otra interfaz mecánica que debe diseñarse, alinearse, ensamblarse y mantenerse.

Un actuador rotativo integrado puede combinar varias de estas funciones en una unidad compacta.

Para la dirección de motores fueraborda eléctricos, esto puede simplificar la conexión entre la transmisión accionada por motor y el eje de dirección.

Una arquitectura de actuador más integrada también puede reducir la necesidad de acoplamientos externos y etapas de transmisión.

Esto resulta especialmente útil al diseñar embarcaciones eléctricas compactas y plataformas marinas autónomas donde deben controlarse el espacio, el peso y la complejidad de instalación.

11. Las estructuras rotativas huecas pueden simplificar el tendido de cables

El cableado eléctrico es otra consideración en un sistema de dirección integrado.

Un motor fueraborda eléctrico puede requerir cables de motor, cableado de codificador, cables de comunicación, sensores de dirección y otras conexiones eléctricas.

Cuando estos componentes se encuentran alrededor de un eje de dirección giratorio, el tendido de cables puede volverse difícil.

Un actuador rotativo hueco puede proporcionar un paso central para el cableado cuando el diseño del actuador y la configuración de instalación admiten esta función.

Esto puede ayudar a reducir los bucles de cables externos y las posibles interferencias entre los componentes mecánicos móviles y el cableado eléctrico.

Por tanto, para sistemas compactos de propulsión marina, los diseños de eje hueco o rotativos huecos pueden proporcionar una ventaja adicional de integración mecánica.

La solución real de tendido de cables debe seguir evaluándose según el diámetro hueco del actuador, el rango de rotación, la estructura de sellado, la configuración de conectores y los requisitos ambientales.

12. ¿Cuándo se convierte un actuador rotativo armónico en la solución preferida?

Un actuador rotativo armónico se vuelve especialmente atractivo cuando existen varios requisitos al mismo tiempo.

El sistema de dirección puede requerir un par de salida relativamente alto mientras mantiene una envolvente mecánica compacta.

Puede necesitar bajo juego porque el controlador realiza correcciones frecuentes de pequeño ángulo.

Puede requerir un posicionamiento de salida preciso para la navegación autónoma.

Puede necesitar retroalimentación de codificador para una dirección en lazo cerrado.

También puede requerir alta densidad de par porque el sistema de propulsión tiene estrictas restricciones de peso y volumen.

Cuando estos requisitos coinciden, las ventajas de la transmisión armónica adquieren mayor relevancia.

Por tanto, la tecnología no se selecciona simplemente porque sea una caja de engranajes armónica.

Se selecciona porque la combinación de transmisión de precisión, bajo juego, alta relación de reducción, alta densidad de par e integración compacta se ajusta a los requisitos a nivel de sistema.

13. Aplicaciones de actuadores rotativos armónicos en la automatización marina

La dirección de motores fueraborda eléctricos es solo una aplicación potencial de este tipo de tecnología de movimiento rotativo de precisión.

Los buques de superficie autónomos pueden utilizar actuadores rotativos para una dirección de propulsión controlada electrónicamente.

Los vehículos de superficie no tripulados pueden utilizar actuadores compactos para sistemas de dirección remotos o autónomos.

Las embarcaciones eléctricas pueden integrar actuadores rotativos en arquitecturas de propulsión controladas electrónicamente.

Los robots marinos pueden requerir posicionamiento rotativo compacto para unidades de propulsión, sensores, cámaras u otros sistemas de carga útil.

Las plataformas de inspección submarina o marina también pueden requerir movimiento rotativo controlado para posicionar equipos de detección, aunque los requisitos de protección ambiental cobran especial importancia en estas aplicaciones.

El requisito común en estos sistemas es el movimiento rotativo controlado dentro de un espacio mecánico limitado.

Esto hace que la tecnología de transmisión de precisión sea relevante más allá de la robótica y la automatización de fábricas.

14. La transmisión de precisión también es relevante para la robótica marina

La robótica marina depende cada vez más de sistemas compactos de control de movimiento.

Un robot marino puede necesitar controlar la dirección de propulsión, la orientación de cámaras, la posición de sensores, mecanismos robóticos u otras funciones rotativas.

Estos sistemas a menudo combinan espacio de instalación limitado con requisitos estrictos de peso, respuesta y posicionamiento.

Una transmisión de precisión puede proporcionar una base mecánica para un posicionamiento rotativo exacto.

La transmisión armónica es una opción para estas aplicaciones debido a su alta relación de reducción y características de bajo juego.

Sin embargo, la robótica marina introduce una consideración de ingeniería adicional que es menos crítica en la automatización industrial interior: la protección ambiental.

La exposición al agua, la humedad, la niebla salina, la corrosión, la vibración, los cambios de temperatura y los requisitos de sellado deben considerarse durante la selección del actuador.

Por lo tanto, el rendimiento de precisión de la transmisión siempre debe evaluarse junto con su adecuación ambiental.

15. La propulsión marina eléctrica requiere la selección de actuadores a nivel de sistema

Un actuador de dirección fueraborda eléctrico no puede seleccionarse de forma independiente del sistema de propulsión.

El motor, la transmisión, el eje de dirección, la estructura de montaje, el codificador, el controlador, la fuente de alimentación y la dinámica de la embarcación influyen en el rendimiento final.

El par de dirección requerido debe calcularse a partir de las cargas mecánicas e hidrodinámicas reales.

La velocidad de dirección requerida debe determinarse según los requisitos de maniobrabilidad de la embarcación.

La relación de transmisión debe seleccionarse entonces para equilibrar la velocidad del motor, el par de salida y la respuesta de dirección.

El juego y la rigidez deben evaluarse según la precisión de dirección requerida.

El codificador y la interfaz de control deben seleccionarse según la arquitectura de control en lazo cerrado.

Por último, el rendimiento térmico y la protección ambiental del actuador deben validarse en condiciones de funcionamiento realistas.

Este enfoque a nivel de sistema es más fiable que seleccionar un actuador basándose únicamente en un valor nominal de par.

16. ¿Cuándo puede no ser necesario un actuador rotativo armónico?

No todos los motores fueraborda eléctricos necesitan transmisión armónica de precisión.

Para una pequeña embarcación recreativa con dirección manual o de baja precisión, un mecanismo de dirección eléctrica convencional puede proporcionar ya un rendimiento suficiente.

Si la aplicación tiene requisitos bajos de posicionamiento, ciclos de dirección limitados, espacio de instalación suficiente y fuertes restricciones de coste, una combinación más sencilla de motor y caja de engranajes puede ser más adecuada.

El objetivo de la transmisión de precisión no es hacer que todos los sistemas de dirección sean innecesariamente sofisticados.

En cambio, la tecnología de actuadores rotativos armónicos se vuelve valiosa cuando la aplicación requiere realmente una combinación de compacidad, densidad de par, bajo juego, precisión de posicionamiento y movimiento rotativo controlado.

Esta distinción es importante al seleccionar una solución de ingeniería práctica.

17. ¿Cómo seleccionar un actuador rotativo armónico para dirección fueraborda?

El proceso de selección debe comenzar con el mecanismo de dirección, en lugar de con el catálogo de actuadores.

En primer lugar, determine el par de dirección continuo y máximo requerido en condiciones de funcionamiento realistas.

Después, defina la velocidad de dirección requerida y el ángulo máximo de dirección.

A continuación, evalúe las cargas mecánicas que actúan sobre el actuador, incluidas las cargas radiales, las cargas axiales y los momentos externos generados alrededor del eje de dirección.

La transmisión debe evaluarse entonces según la relación de reducción, el juego, la rigidez, la eficiencia y la vida útil esperada.

El motor debe adaptarse a las características de velocidad y par requeridas.

La resolución y la posición de instalación del codificador deben seleccionarse según la precisión de dirección deseada y la arquitectura de retroalimentación.

También deben confirmarse los parámetros eléctricos, incluidos la tensión de alimentación, la interfaz de comunicación y la compatibilidad del controlador.

Por último, evalúe el rendimiento térmico, el sellado, la resistencia a la corrosión, la resistencia a las vibraciones y otros requisitos ambientales según la aplicación marina real.

Por tanto, un buen proceso de selección de actuadores considera el sistema de movimiento completo en lugar de una única especificación.

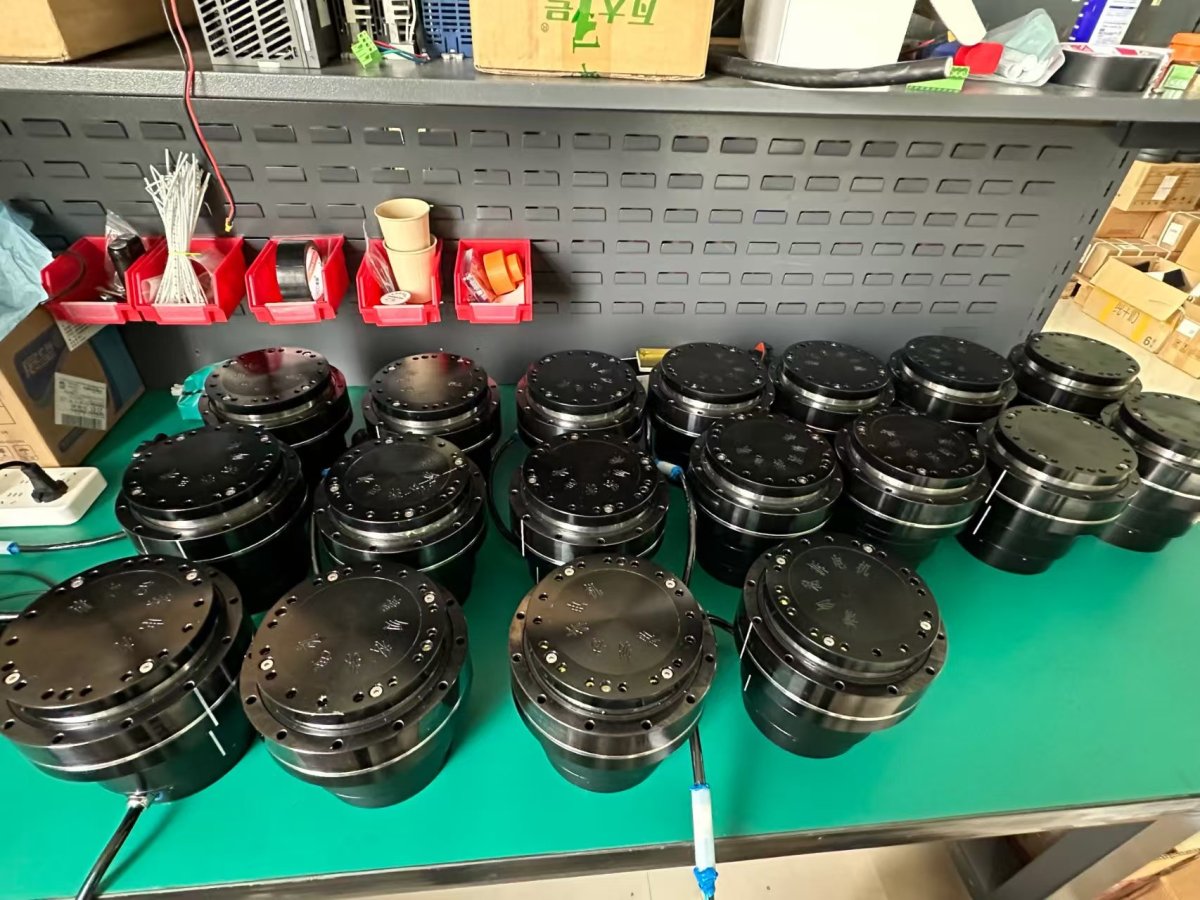

18. Actuador rotativo armónico HONPINE para movimiento marino de precisión

HONPINE desarrolla soluciones de transmisión armónica y movimiento rotativo integrado para aplicaciones que requieren integración mecánica compacta, alta densidad de par, transmisión de precisión y movimiento rotativo controlado.

Para la dirección de motores fueraborda eléctricos, se puede considerar un actuador rotativo armónico HONPINE cuando el sistema de dirección requiere más que una rotación básica accionada por motor.

Las aplicaciones que implican navegación autónoma, dirección electrónica, corrección frecuente de ángulo, sistemas de propulsión compactos y control de posición en lazo cerrado pueden beneficiarse de las características de la transmisión armónica de precisión.

Según la configuración de actuador seleccionada, características como bajo juego, alta relación de reducción, retroalimentación de codificador, diseño de motor integrado y estructuras rotativas huecas pueden contribuir a una arquitectura de dirección más compacta y controlable.

Sin embargo, el actuador correcto siempre debe seleccionarse de acuerdo con el par de dirección real, la velocidad de salida, el ciclo de funcionamiento, las cargas mecánicas, las dimensiones de instalación, los requisitos de retroalimentación y las condiciones ambientales marinas.

HONPINE puede ayudar a los ingenieros a evaluar la solución de movimiento rotativo adecuada según el sistema de dirección completo, en lugar de seleccionar un modelo basándose únicamente en el par.

19. Más allá de la dirección fueraborda: movimiento rotativo de precisión para sistemas marinos inteligentes

La demanda de movimiento de precisión compacto se está expandiendo en toda la industria marina.

• Los sistemas de propulsión eléctrica requieren dirección controlada.

• Los buques de superficie autónomos requieren control preciso del rumbo.

• Los robots marinos requieren mecanismos de posicionamiento compactos.

• Las embarcaciones controladas a distancia requieren dirección electrónica fiable.

Los sistemas marinos inteligentes pueden requerir actuadores para sensores, cámaras, unidades de propulsión y otros mecanismos giratorios.

En cada aplicación, la combinación requerida de par, velocidad, precisión, tamaño, retroalimentación y protección ambiental será diferente.

Por este motivo, la tecnología de actuadores rotativos de precisión debe considerarse como parte de una arquitectura más amplia de control de movimiento, en lugar de como un componente de un único propósito.

Conclusión

La cuestión no es si todos los motores fueraborda deben utilizar un actuador rotativo armónico.

La pregunta más importante es si el sistema de dirección requiere las características que puede proporcionar la transmisión armónica de precisión.

Cuando un sistema de dirección fueraborda eléctrico necesita posicionamiento angular exacto, bajo juego, cambios frecuentes de dirección, alta densidad de par, integración compacta y control en lazo cerrado, un actuador rotativo armónico puede convertirse en una solución muy atractiva.

Estos requisitos son cada vez más comunes en buques de superficie autónomos, embarcaciones no tripuladas, propulsión marina eléctrica, robótica marina y sistemas marinos inteligentes.

Para aplicaciones de dirección manual más sencillas o de baja precisión, un motor y una caja de engranajes convencionales pueden ser suficientes.

Sin embargo, para sistemas avanzados de dirección eléctrica y autónoma, la combinación de transmisión de precisión, bajo juego, alta relación de reducción, densidad de par y movimiento rotativo integrado puede proporcionar una ventaja significativa de ingeniería.

Las soluciones de actuadores rotativos armónicos de HONPINE están diseñadas para aplicaciones de movimiento rotativo de precisión en las que el par, la compacidad, el posicionamiento y la integración del sistema deben trabajar conjuntamente. Para la dirección de motores fueraborda eléctricos, la configuración adecuada debe determinarse según la carga de dirección real, la velocidad, el ciclo de trabajo, la estructura mecánica, los requisitos de retroalimentación y las condiciones ambientales.

El mejor actuador no es necesariamente el más grande ni el más potente. Es el actuador cuya transmisión de precisión, par, velocidad, retroalimentación e integración mecánica se ajustan a los requisitos del sistema completo de dirección marina.
