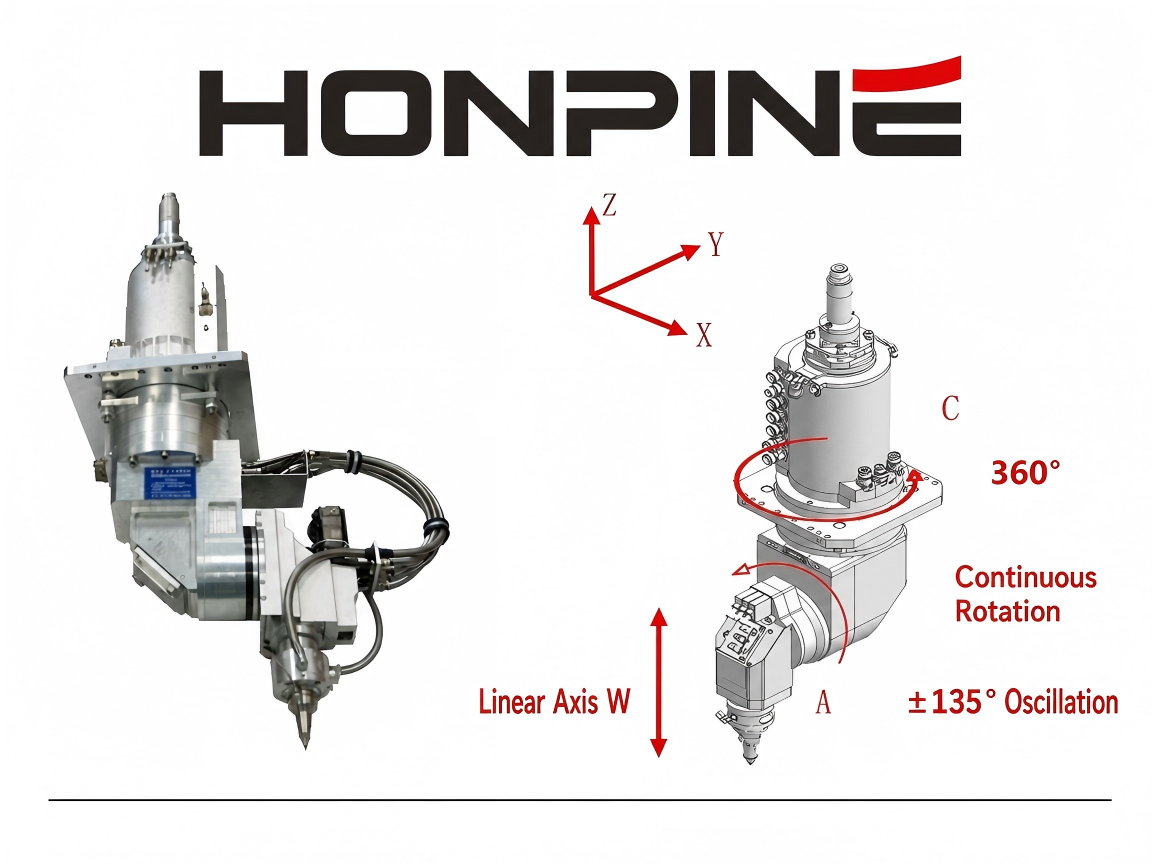

¿Por qué los sistemas de soldadura láser oscilante necesitan un actuador rotativo armónico de alta precisión?

Introducción

La soldadura láser por oscilación se utiliza cada vez más en equipos de soldadura automatizados porque la oscilación controlada del haz puede ayudar a mejorar el ancho de la soldadura, la tolerancia de separación, la distribución del calor y la estabilidad del baño fundido. Sin embargo, lograr una trayectoria de oscilación uniforme no depende únicamente de la potencia del láser o de los parámetros de soldadura. El sistema de movimiento mecánico dentro del cabezal de soldadura por oscilación también desempeña un papel importante.

Cuando un cabezal de oscilación láser utiliza un mecanismo rotativo mecánico para generar la oscilación del haz, el actuador debe acelerar, desacelerar e invertir repetidamente la carga giratoria, manteniendo al mismo tiempo un movimiento angular preciso. Si el sistema de transmisión presenta holgura excesiva, rigidez insuficiente, respuesta dinámica deficiente o capacidad de carga inadecuada, la trayectoria real del haz puede desviarse de la trayectoria programada.

Esto adquiere especial importancia en aplicaciones automatizadas de soldadura láser, como la fabricación de baterías, componentes de EV, soldadura de barras colectoras, electrónica de precisión, dispositivos médicos y sistemas de soldadura robótica, donde la uniformidad de la soldadura depende de un posicionamiento repetible del haz.

Unactuador rotativo armónicocombina un motor con una transmisión armónica de alta relación de reducción y puede integrar rodamientos, codificadores y otros componentes de retroalimentación en un conjunto compacto de movimiento rotativo. Para cabezales mecánicos de oscilación láser que requieren baja holgura, alta densidad de par, elevada rigidez y posicionamiento rotativo preciso, este tipo de actuador puede proporcionar una solución práctica de movimiento.

Por lo tanto, la cuestión clave no es simplemente cómo hacer oscilar el haz láser.

Es cómo hacer que el haz oscile de forma precisa, repetible y uniforme bajo cargas mecánicas reales.

¿Por qué un cabezal de oscilación láser necesita un movimiento rotativo preciso?

En un cabezal de oscilación láser accionado mecánicamente, el actuador rotativo es responsable de controlar el movimiento del mecanismo que cambia la posición del haz láser.

A diferencia de una aplicación de rotación continua simple, un mecanismo de oscilación puede cambiar repetidamente de dirección según una trayectoria programada. Las trayectorias circulares, en forma de ocho, de infinito, espirales y transversales requieren un movimiento angular controlado.

Durante este proceso, el actuador puede experimentar aceleración y desaceleración continuas, par dinámico, cargas inerciales, vibración y fuerzas de reacción mecánicas.

Por lo tanto, el sistema de movimiento debe mantener:

• Posicionamiento angular preciso

• Baja holgura durante la inversión de dirección

• Alta rigidez torsional

• Respuesta dinámica estable

• Par continuo y máximo suficiente

• Movimiento repetible

• Dimensiones de instalación compactas

Por este motivo, la selección del actuador rotativo debe considerarse parte del diseño del sistema de procesamiento láser, en lugar de tratarse simplemente como un problema de selección de motor.

¿Qué sucede cuando el sistema de movimiento rotativo no es suficientemente preciso?

La relación entre el actuador y el haz láser es directa.

Si la salida rotativa se mueve de forma diferente a la trayectoria ordenada, el mecanismo óptico accionado por el actuador también se moverá de forma diferente. Esto puede modificar la trayectoria real del haz y, por tanto, la distribución de energía láser dentro de la zona de soldadura.

Por ejemplo, una holgura excesiva puede hacerse especialmente evidente cuando la trayectoria de oscilación invierte repetidamente la dirección. El controlador puede ordenar un cambio inmediato de dirección, mientras que la salida mecánica experimenta una pequeña pérdida de movimiento antes de que la carga comience a moverse en la dirección opuesta.

Esto puede afectar a la precisión de:

• Amplitud de oscilación

• Trayectoria del haz

• Simetría de oscilación

• Repetibilidad de posición

• Distribución de energía

• Uniformidad del ancho de soldadura

En la soldadura automatizada de gran volumen, estas pequeñas desviaciones mecánicas pueden acumularse y generar variaciones del proceso.

Por lo tanto, un actuador rotativo de alta precisión ayuda a crear una relación más predecible entre la trayectoria programada y el movimiento mecánico real.

¿Por qué es importante una baja holgura para los mecanismos de oscilación láser？

El movimiento de oscilación láser implica con frecuencia inversiones de dirección.

Esto resulta especialmente evidente en las trayectorias en forma de ocho, de infinito, sinusoidales y transversales.

Cada vez que cambia la dirección del movimiento, cualquier juego mecánico en la transmisión puede influir en la relación entre la rotación del motor y el movimiento de salida.

Una transmisión armónica está diseñada para proporcionar una holgura extremadamente baja, por lo que es adecuada para aplicaciones que requieren un movimiento de inversión preciso.

Para un cabezal de oscilación láser, una baja holgura puede ayudar a mantener:

Movimiento ordenado → Salida rotativa → Movimiento óptico → Trayectoria del haz

con menor incertidumbre mecánica entre cada etapa.

Esto es particularmente valioso cuando el proceso de soldadura requiere una amplitud de oscilación estable o una trayectoria de haz repetible durante miles o millones de ciclos de operación.

¿Por qué importa una alta densidad de par en un cabezal de oscilación láser？

Un cabezal de soldadura láser dispone de un espacio interno limitado.

Al mismo tiempo, el mecanismo mecánico de oscilación puede necesitar accionar componentes ópticos, espejos, conjuntos de lentes, estructuras giratorias u otras cargas mecánicas.

Por lo tanto, el reto consiste en generar suficiente par de salida sin aumentar significativamente el tamaño y el peso del cabezal de soldadura.

Un actuador rotativo armónico puede combinar un motor compacto con una alta relación de reducción para producir un par de salida relativamente alto en un espacio de instalación reducido.

Esto resulta especialmente útil cuando el mecanismo mecánico de oscilación presenta:

• Una carga giratoria relativamente grande

• Alta inercia de carga

• Aceleración y desaceleración frecuentes

• Espacio de instalación limitado

• Requisitos estrictos de peso

Por ejemplo, en un cabezal de soldadura láser automatizado utilizado para componentes de baterías de EV, el espacio mecánico disponible puede estar restringido por la trayectoria óptica, la estructura de protección, el sistema de refrigeración y los componentes de suministro de gas. Un actuador rotativo integrado y compacto puede reducir el espacio requerido por el conjunto de movimiento.

Alta rigidez para cambios rápidos de dirección del haz

El par por sí solo no determina el rendimiento de un mecanismo de oscilación.

Cuando el actuador acelera rápidamente e invierte una carga giratoria, el sistema mecánico experimenta fuerzas dinámicas. Si la transmisión o la estructura de soporte no es suficientemente rígida, la deformación y la vibración pueden afectar a la posición real de salida.

Esto puede ser importante en la soldadura por oscilación de alta frecuencia.

Un actuador rotativo armónico de alta rigidez puede ayudar a mantener la posición del mecanismo de salida bajo cargas dinámicas.

El objetivo no es simplemente alcanzar una alta velocidad de rotación.

El objetivo es mantener un movimiento angular estable y repetible mientras la carga acelera, desacelera e invierte su dirección.

Esta distinción es importante al seleccionar un actuador para un sistema de oscilación láser.

Actuador rotativo armónico como solución de movimiento integrada

Una de las ventajas de un actuador rotativo armónico es que el motor y la transmisión están diseñados como un sistema integrado de movimiento rotativo.

Según la arquitectura del producto, el actuador también puede incorporar:

• Mecanismo de reducción armónica

• Rodamiento de salida

• Codificador

• Motor

• Interfaz de retroalimentación

• Carcasa

• Freno o funciones de seguridad

En comparación con la construcción de un eje rotativo a partir de un motor, reductor, acoplamiento, rodamiento, codificador y carcasa independientes, un actuador integrado puede simplificar el diseño mecánico.

Esto puede ser especialmente valioso para los fabricantes de cabezales de soldadura láser que desarrollan equipos compactos y modulares.

En lugar de diseñar alrededor de múltiples componentes independientes, el actuador puede convertirse en un módulo rotativo estandarizado dentro del mecanismo de oscilación.

Actuador rotativo armónico para diferentes mecanismos de oscilación láser

Una ventaja importante de utilizar un actuador rotativo programable es que la misma plataforma de movimiento puede admitir diferentes trayectorias de haz mediante software y parámetros de control.

Por ejemplo, un cabezal mecánico de oscilación puede diseñarse alrededor de un actuador rotativo y programarse posteriormente para generar distintos perfiles de movimiento según la aplicación de soldadura.

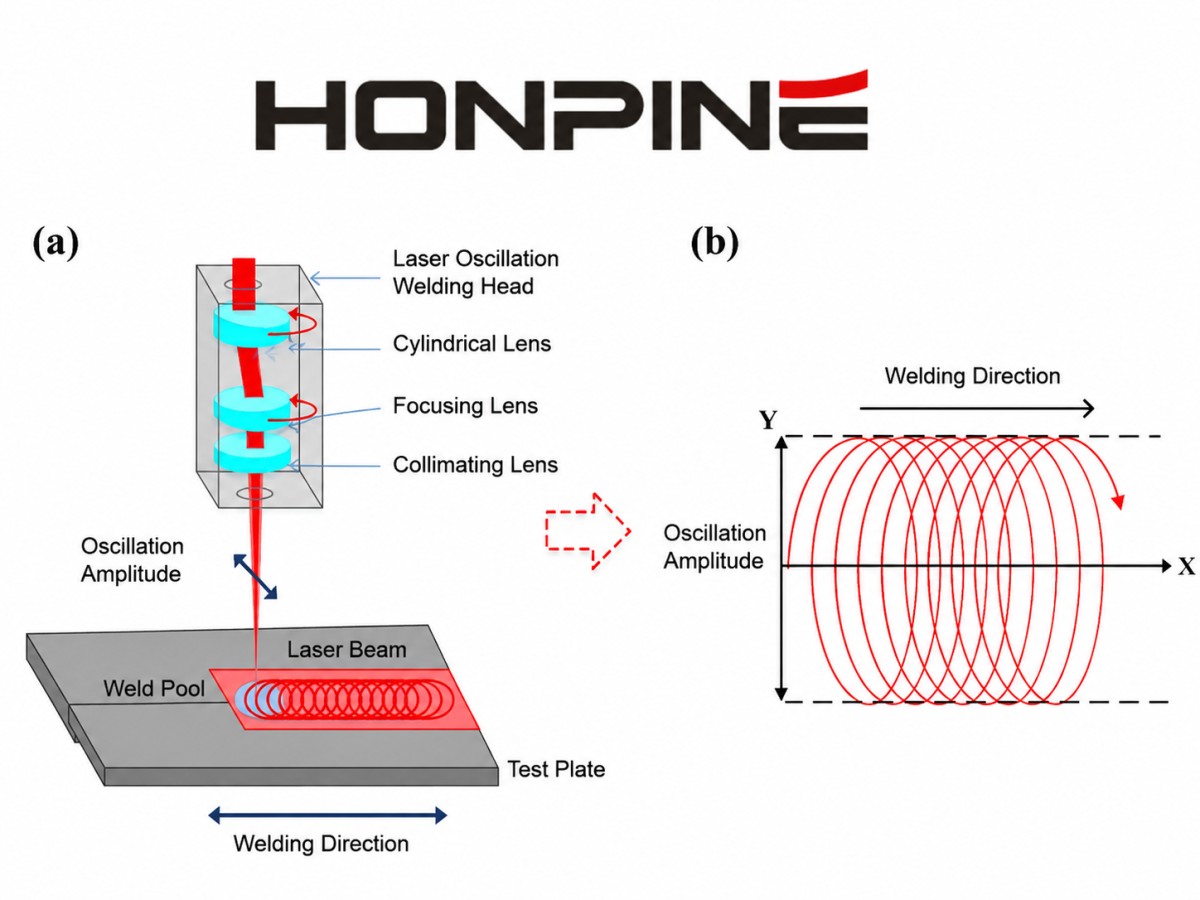

Soldadura por oscilación circular

La oscilación circular requiere un movimiento rotativo continuo alrededor de la posición nominal de soldadura.

El actuador debe proporcionar un movimiento rotacional estable mientras mantiene la amplitud y frecuencia requeridas.

Esto puede ser útil para aplicaciones cuyo objetivo sea ampliar el área efectiva de soldadura y crear una entrada de calor distribuida más uniformemente.

Las aplicaciones potenciales incluyen:

• Soldadura de pestañas de batería

• Soldadura de terminales eléctricos

• Unión de chapas metálicas

• Soldadura de juntas solapadas

• Soldadura de componentes de precisión

Oscilación en forma de ocho y de infinito

Las trayectorias en forma de ocho y de infinito requieren cambios repetidos de velocidad angular y dirección.

Por tanto, el actuador necesita una buena respuesta dinámica y baja holgura.

Estas trayectorias pueden utilizarse cuando los ingenieros desean crear una distribución de calor más compleja o una agitación adicional del baño fundido.

Para equipos de producción automatizados, la capacidad de reproducir con precisión la misma trayectoria de una pieza a otra adquiere especial importancia.

Oscilación transversal

El movimiento transversal desplaza el haz láser a través de la dirección de soldadura.

Este enfoque puede ser útil cuando se requiere una entrada de calor efectiva más amplia.

Un actuador rotativo puede convertir el movimiento angular controlado en el movimiento mecánico de haz requerido mediante un enlace óptico o mecánico adecuado.

El diseño final depende de la relación entre la rotación del actuador, la geometría óptica y el desplazamiento del haz.

¿Dónde se utilizan los actuadores rotativos armónicos en equipos de soldadura láser?

El valor de un actuador rotativo armónico resulta más claro al considerar los requisitos reales de los equipos.

Soldadura de baterías y paquetes de baterías para EV

La fabricación de baterías es una de las aplicaciones importantes de la soldadura láser automatizada.

Las celdas de batería, pestañas, barras colectoras, terminales y otros componentes conductores pueden requerir una soldadura láser precisa y repetible.

En estos sistemas, el cabezal de soldadura puede necesitar una oscilación de haz compacta manteniendo una calidad de soldadura estable durante ciclos de producción prolongados.

Un actuador rotativo armónico puede proporcionar:

• Movimiento rotativo compacto

• Baja holgura

• Alta repetibilidad

• Alta densidad de par

• Retroalimentación de codificador

• Movimiento de inversión estable

Esto lo hace adecuado para mecanismos de oscilación mecánicos utilizados en equipos de soldadura de baterías.

Soldadura de barras colectoras y conexiones eléctricas

Los componentes de cobre y aluminio se utilizan ampliamente en sistemas de energía eléctrica y EV.

Dado que estos materiales presentan características térmicas y ópticas exigentes, puede ser importante controlar la distribución de la energía láser.

Un mecanismo de oscilación puede ayudar a distribuir la energía sobre el área de soldadura requerida, mientras que el actuador rotativo garantiza que la trayectoria de haz programada se reproduzca con precisión.

Para equipos automatizados de soldadura de barras colectoras, esta combinación crea una cadena completa:

Movimiento rotativo preciso → Trayectoria de haz controlada → Distribución de energía controlada → Conexión eléctrica uniforme

Soldadura de electrónica de precisión

Los componentes electrónicos suelen requerir cabezales de soldadura compactos y una entrada de calor controlada.

En estas aplicaciones, un calor excesivo puede dañar componentes cercanos, mientras que un área de soldadura insuficiente puede comprometer el rendimiento mecánico o eléctrico.

Un actuador rotativo de alta precisión puede ayudar al mecanismo de oscilación a producir una trayectoria de haz controlada dentro de un área de procesamiento pequeña.

Esto es especialmente útil cuando el cabezal de soldadura debe ser suficientemente compacto para integrarse en una máquina de producción automatizada altamente integrada.

Fabricación de dispositivos médicos

Los componentes médicos suelen requerir una alta repetibilidad del proceso y un control preciso de la energía.

La soldadura láser puede utilizarse para pequeños componentes metálicos, tubos, carcasas y otras piezas de precisión.

Un mecanismo de oscilación mecánico accionado por un actuador rotativo de alta precisión puede proporcionar un movimiento de haz controlado manteniendo un posicionamiento repetible.

El actuador en sí no determina la calidad de la soldadura, pero puede contribuir a la precisión mecánica y la repetibilidad del sistema de soldadura completo.

Soldadura láser robótica

Los sistemas de soldadura robótica pueden integrar cabezales de soldadura láser con plataformas robóticas multieje.

El robot controla la posición general del cabezal de soldadura, mientras que el mecanismo interno de oscilación realiza el movimiento del haz de alta frecuencia.

Esto crea dos niveles diferentes de movimiento:

Movimiento del robot: posicionamiento a gran escala

Movimiento del cabezal de oscilación: movimiento local del haz de alta precisión

Un actuador rotativo armónico compacto puede servir como módulo local de movimiento rotativo cuando el mecanismo de oscilación requiere mayor par y rigidez que un mecanismo ligero de escaneo por espejo.

Componentes aeroespaciales y metálicos de precisión

Los componentes aeroespaciales y otras piezas metálicas de alto valor pueden requerir una geometría de soldadura uniforme y un control estricto del proceso.

En estas aplicaciones, la precisión del movimiento mecánico puede convertirse en una parte importante del sistema de soldadura global.

Un actuador rotativo armónico puede proporcionar un eje rotativo compacto de alta precisión para cabezales de soldadura especializados o mecanismos de posicionamiento donde se requiere movimiento angular repetible.

Actuador rotativo armónico frente a accionamiento directo en aplicaciones de oscilación láser

Un actuador rotativo armónico no debe considerarse un sustituto universal de los motores de accionamiento directo o los escáneres galvo.

Las diferentes arquitecturas de movimiento están optimizadas para distintas cargas y velocidades.

Los motores de accionamiento directo son especialmente atractivos cuando la carga móvil es ligera y se requiere una respuesta dinámica extremadamente alta.

Los escáneres galvo se utilizan ampliamente para la dirección de haces láser de alta velocidad porque mueven espejos ligeros con una inercia muy baja.

Un actuador rotativo armónico se vuelve más atractivo cuando el mecanismo mecánico de oscilación requiere:

• Mayor par de salida

• Mayor capacidad de carga

• Alta rigidez

• Baja holgura

• Integración compacta

• Posicionamiento rotativo preciso

• Cargas giratorias grandes o de mayor inercia

Por tanto, la selección correcta depende de la arquitectura mecánica real.

Si el sistema solo necesita mover un espejo óptico muy ligero a una frecuencia extremadamente alta, una solución galvo o de accionamiento directo puede ser más apropiada.

Si el sistema necesita accionar un conjunto mecánico u óptico mayor mediante una transmisión rotativa de precisión, un actuador rotativo armónico puede proporcionar una combinación más sólida de par, rigidez, compacidad y rendimiento de posicionamiento.

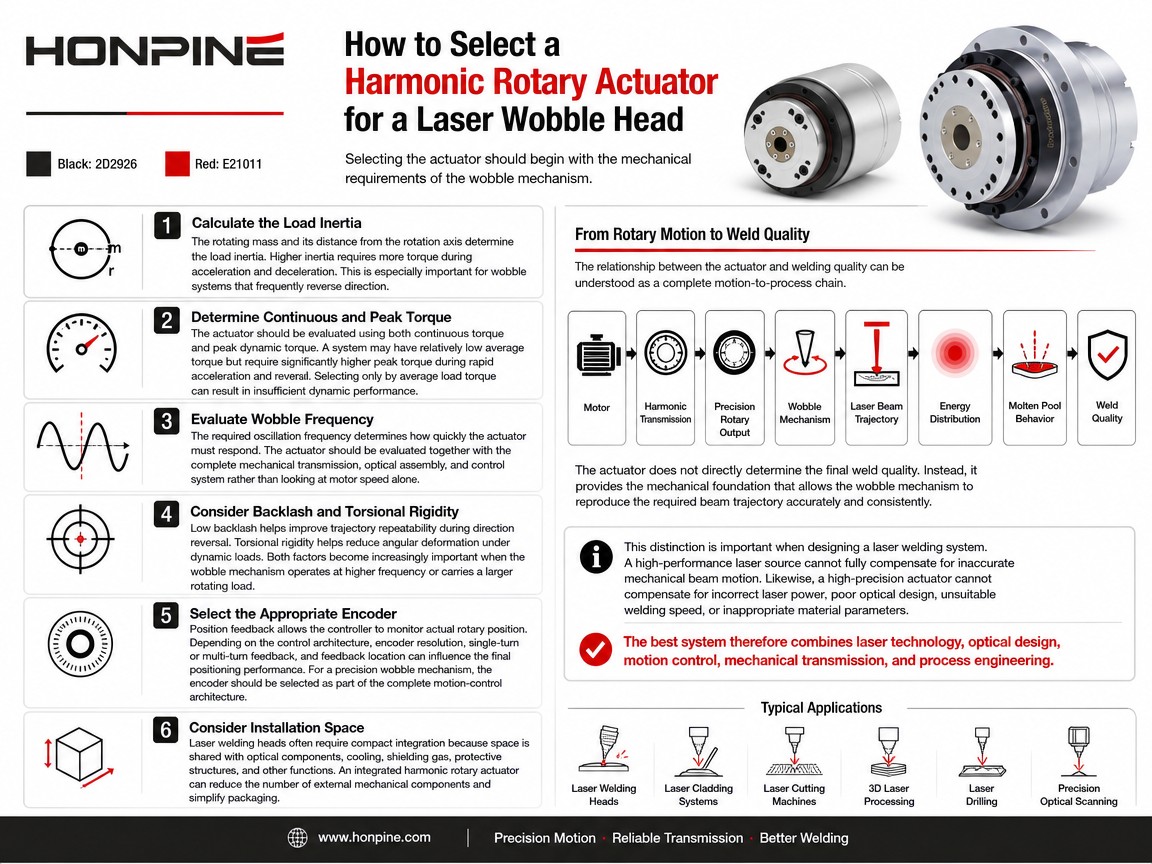

¿Cómo seleccionar un actuador rotativo armónico para un cabezal de oscilación láser?

La selección del actuador debe comenzar con los requisitos mecánicos del mecanismo de oscilación.

Calcular la inercia de carga

La masa giratoria y su distancia respecto al eje de rotación determinan la inercia de carga.

Una mayor inercia requiere más par durante la aceleración y desaceleración.

Esto es especialmente importante para sistemas de oscilación que invierten frecuentemente la dirección.

Determinar el par continuo y máximo

El actuador debe evaluarse utilizando tanto el par continuo como el par dinámico máximo.

Un sistema puede tener un par medio relativamente bajo, pero requerir un par máximo significativamente mayor durante aceleraciones e inversiones rápidas.

Por lo tanto, seleccionar un actuador únicamente según el par de carga promedio puede dar como resultado un rendimiento dinámico insuficiente.

Evaluar la frecuencia de oscilación

La frecuencia de oscilación requerida determina la rapidez con que debe responder el actuador.

El actuador debe evaluarse junto con la transmisión mecánica completa, el conjunto óptico y el sistema de control, en lugar de considerar únicamente la velocidad del motor.

Considerar la holgura y la rigidez torsional

Una baja holgura ayuda a mejorar la repetibilidad de la trayectoria durante la inversión de dirección.

La rigidez torsional ayuda a reducir la deformación angular bajo cargas dinámicas.

Ambos factores se vuelven cada vez más importantes cuando el mecanismo de oscilación funciona a mayor frecuencia o transporta una carga giratoria más grande.

Seleccionar el codificador adecuado

La retroalimentación de posición permite al controlador supervisar la posición rotativa real.

Según la arquitectura de control, la resolución del codificador, la retroalimentación de una o múltiples vueltas y la ubicación de la retroalimentación pueden influir en el rendimiento final de posicionamiento.

Para un mecanismo de oscilación de precisión, el codificador debe seleccionarse como parte de la arquitectura completa de control de movimiento.

Considerar el espacio de instalación

Los cabezales de soldadura láser suelen requerir una integración compacta porque comparten espacio con componentes ópticos, refrigeración, gas de protección, estructuras protectoras y otras funciones.

Un actuador rotativo armónico integrado puede reducir el número de componentes mecánicos externos y simplificar el empaquetado.

Del movimiento rotativo a la calidad de soldadura

La relación entre el actuador y la calidad de soldadura puede entenderse como una cadena completa de movimiento a proceso.

Motor

↓

Transmisión armónica

↓

Salida rotativa precisa

↓

Mecanismo de oscilación

↓

Trayectoria del haz láser

↓

Distribución de energía

↓

Comportamiento del baño fundido

↓

Calidad de soldadura

El actuador no determina directamente la calidad final de la soldadura.

En cambio, proporciona la base mecánica que permite al mecanismo de oscilación reproducir la trayectoria de haz requerida de forma precisa y uniforme.

Esta distinción es importante al diseñar un sistema de soldadura láser.

Una fuente láser de alto rendimiento no puede compensar por completo un movimiento mecánico impreciso del haz.

Del mismo modo, un actuador de alta precisión no puede compensar una potencia láser incorrecta, un diseño óptico deficiente, una velocidad de soldadura inadecuada o parámetros de material inapropiados.

Por lo tanto, el mejor sistema combina tecnología láser, diseño óptico, control de movimiento, transmisión mecánica e ingeniería de procesos.

¿Por qué son importantes las soluciones de movimiento integradas para los fabricantes de equipos láser？

Para los fabricantes de equipos láser, el reto de ingeniería no consiste únicamente en lograr el rendimiento técnico.

El sistema completo también debe ser compacto, fiable, fácil de montar y adecuado para la producción en masa.

El uso de motores, reductores, acoplamientos, rodamientos, codificadores y estructuras de montaje independientes puede aumentar el número de componentes e interfaces mecánicas.

Un actuador rotativo armónico integrado puede simplificar esta arquitectura.

Esto puede proporcionar varios beneficios de ingeniería:

Diseño mecánico simplificado: Se requieren menos componentes de transmisión independientes.

Empaquetado compacto: El sistema rotativo puede ocupar menos espacio de instalación.

Menor complejidad de montaje: Pueden requerirse menos procedimientos de alineación.

Módulo de movimiento estandarizado: La misma plataforma de actuador puede adaptarse a diferentes mecanismos de oscilación.

Retroalimentación integrada: La integración del codificador puede simplificar el control de lazo cerrado.

Para los fabricantes OEM de cabezales de soldadura láser y equipos de soldadura automatizados, estos factores pueden ser tan importantes como el par y la precisión de posicionamiento.

¿Cuándo debería considerar un actuador rotativo armónico para la soldadura láser por oscilación?

Vale la pena considerar un actuador rotativo armónico cuando el mecanismo de oscilación láser combina requisitos mecánicos exigentes.

Puede resultar especialmente atractivo cuando la aplicación requiere:

• Un módulo compacto de movimiento rotativo

• Alto par de salida con espacio de instalación limitado

• Baja holgura durante inversiones repetidas

• Alta rigidez torsional

• Posicionamiento angular preciso

• Retroalimentación basada en codificador

• Movimiento estable bajo carga dinámica

• Una carga giratoria óptica o mecánica relativamente grande

Por el contrario, si la aplicación requiere principalmente un movimiento de frecuencia extremadamente alta de un espejo muy ligero, un escáner galvo o un motor de accionamiento directo puede ser una mejor arquitectura.

Por tanto, el actuador debe seleccionarse según los requisitos reales de carga y movimiento, en lugar de elegir simplemente la tecnología con la mayor velocidad nominal o resolución.

Actuador rotativo armónico HONPINE para movimiento láser de precisión

Para los fabricantes de equipos láser que desarrollan cabezales de oscilación mecánicos, el actuador rotativo debe tratarse como un módulo de movimiento de precisión y no simplemente como un reductor.

Una solución adecuada debe considerar la relación completa entre el rendimiento del motor, la transmisión armónica, la capacidad del rodamiento de salida, la retroalimentación del codificador, la rigidez mecánica, la inercia de carga y los requisitos de control.

Las soluciones de actuadores rotativos armónicos de HONPINE pueden considerarse para aplicaciones en las que un eje rotativo compacto necesita combinar alta densidad de par, baja holgura, alta rigidez y control preciso de posición.

Según la arquitectura de la máquina, el actuador puede integrarse en el propio cabezal de oscilación láser o utilizarse como eje rotativo de precisión para mecanismos relacionados de posicionamiento y control del haz.

La ventaja clave es la capacidad de crear una arquitectura de movimiento más compacta e integrada, manteniendo las características mecánicas requeridas para equipos automatizados de precisión.

Conclusión

El rendimiento de un sistema de soldadura láser por oscilación depende de mucho más que la potencia láser y los parámetros del haz.

Cuando la oscilación del haz se genera mediante un mecanismo rotativo mecánico, el actuador se convierte en una parte importante del sistema de soldadura.

Una baja holgura ayuda a mantener un movimiento de inversión preciso. Una alta densidad de par permite al actuador accionar cargas mayores en un espacio de instalación limitado. Una alta rigidez ayuda a mantener la estabilidad angular durante la aceleración y desaceleración. La retroalimentación del codificador permite el control de posición de lazo cerrado. La construcción integrada puede simplificar la arquitectura mecánica de los cabezales de soldadura compactos.

Estas características hacen que un actuador rotativo armónico sea particularmente relevante para aplicaciones de soldadura láser que involucran componentes de baterías, barras colectoras de EV, conexiones eléctricas, electrónica de precisión, dispositivos médicos, soldadura robótica, componentes aeroespaciales y equipos de soldadura automatizados personalizados.

La solución correcta no es necesariamente el motor más rápido ni el codificador de mayor resolución.

El mejor enfoque consiste en adaptar la arquitectura de movimiento rotativo a los requisitos reales del mecanismo de oscilación:

Inercia de carga → Par → Frecuencia → Aceleración → Holgura → Rigidez → Retroalimentación → Espacio de instalación

Cuando estos parámetros se evalúan conjuntamente, un actuador rotativo armónico puede convertirse en algo más que un componente de transmisión. Puede servir como plataforma de movimiento rotativo de precisión que permite a un cabezal mecánico de oscilación láser reproducir su trayectoria de haz programada de forma precisa y uniforme.

Para los fabricantes de equipos láser que avanzan hacia sistemas de soldadura más compactos, automatizados y de alta precisión, integrar la tecnología de movimiento rotativo adecuada en el mecanismo de oscilación puede ser un paso importante para mejorar el rendimiento de la máquina y simplificar el diseño del equipo.
