Actuador rotativo armónico para eje rotativo CNC: una solución de precisión para máquinas de grabado

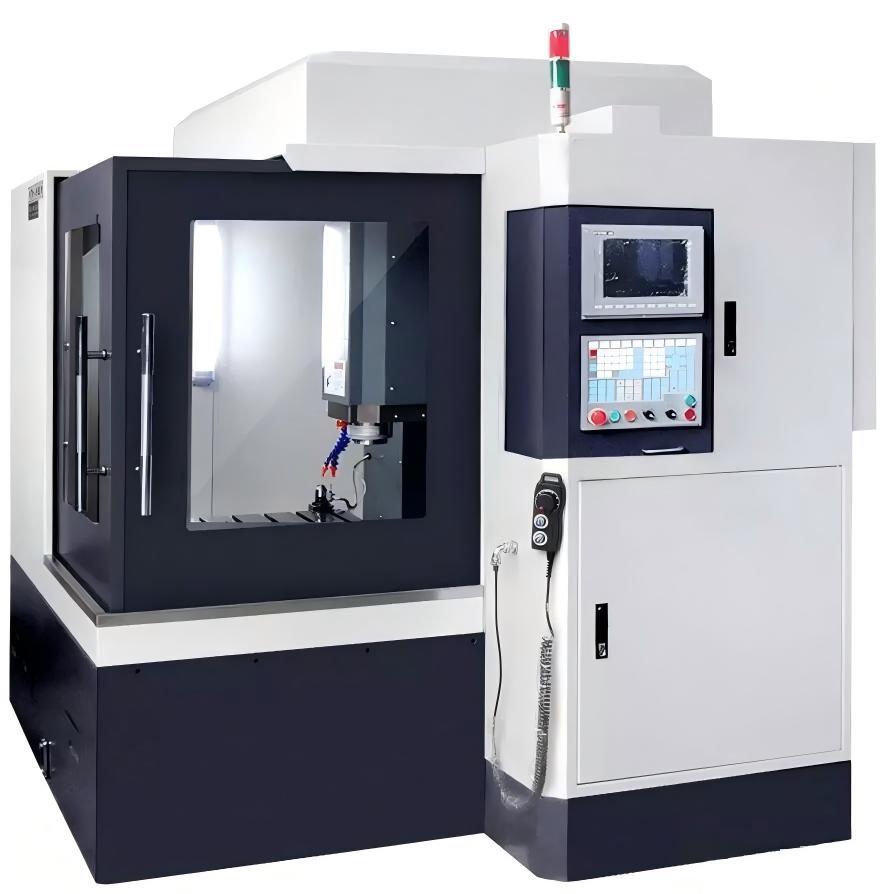

Las máquinas de grabado CNC ya no se limitan al mecanizado plano o simple de tres ejes. A medida que las aplicaciones se expanden a piezas cilíndricas, superficies curvas, componentes de múltiples caras y estructuras tridimensionales complejas, los ejes rotatorios se han convertido en una parte importante de muchos sistemas de grabado CNC.

Un eje rotatorio permite que la pieza de trabajo o la herramienta gire durante el mecanizado, lo que posibilita el grabado alrededor de superficies cilíndricas, el acceso a múltiples caras sin necesidad de reposicionamiento manual y la realización de interpolaciones multieje más complejas.

Sin embargo, añadir un eje rotatorio no es tan sencillo como instalar un motor. La transmisión rotatoria debe soportar la inercia de la pieza, las cargas de corte, los requisitos de posicionamiento, la velocidad y el espacio disponible para su instalación, manteniendo un movimiento estable durante todo el proceso de mecanizado.

Para máquinas de grabado CNC de 4 y 5 ejes, un actuador rotativo armónico ofrece una solución de accionamiento compacta y de alta precisión para el eje rotatorio. Al integrar el motor, la transmisión armónica , la retroalimentación del codificador y los componentes mecánicos auxiliares en un conjunto compacto, simplifica el diseño del eje rotatorio a la vez que proporciona el posicionamiento necesario para un grabado de precisión.

¿Por qué las máquinas de grabado CNC necesitan un eje rotatorio de alta precisión?

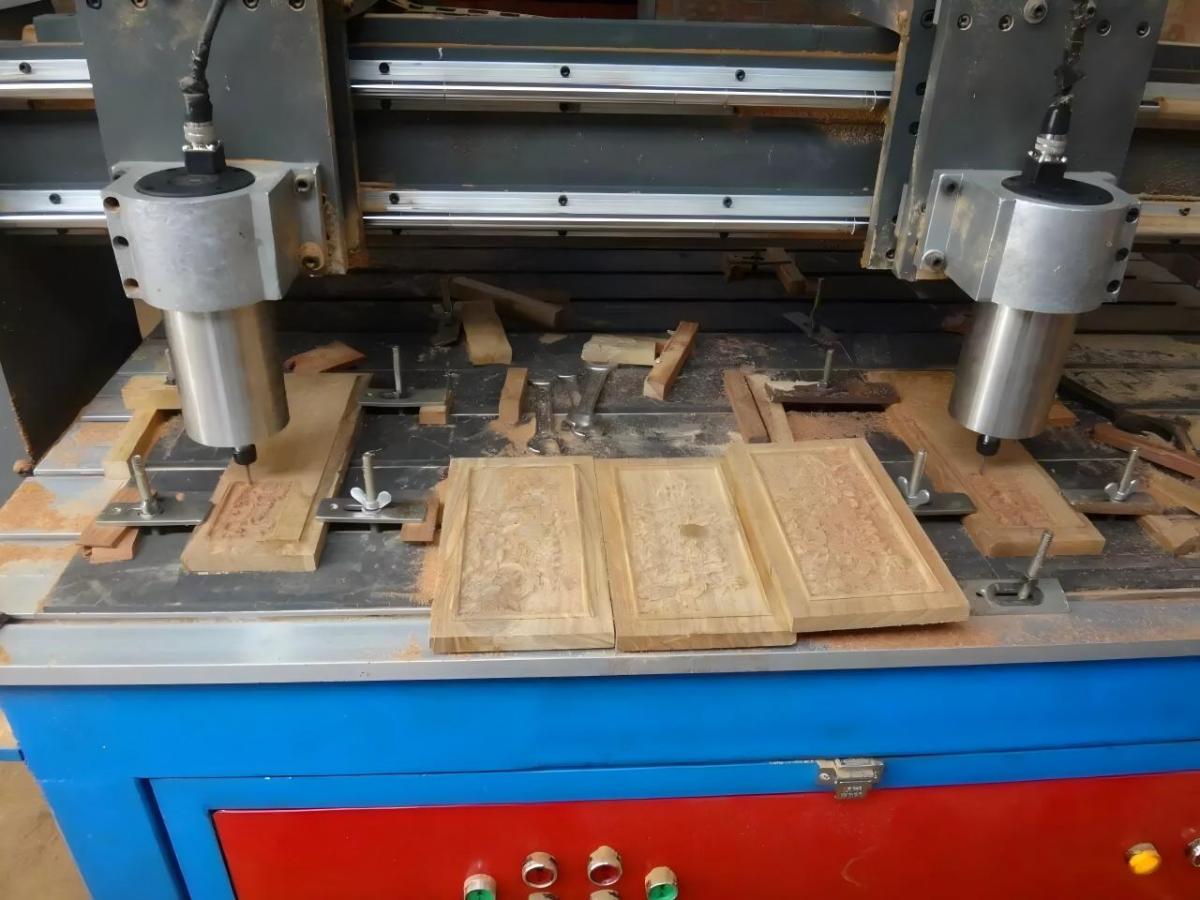

Una máquina de grabado CNC convencional de 3 ejes controla el movimiento a lo largo de los ejes X, Y y Z. Esta configuración funciona bien para superficies planas y muchas operaciones de mecanizado tridimensionales estándar.

Esta limitación aparece cuando la pieza de trabajo tiene una geometría cilíndrica, curva o de múltiples lados.

Un eje rotatorio introduce un grado de libertad de rotación adicional, lo que permite que la pieza de trabajo o la herramienta giren durante el mecanizado.

Esto resulta especialmente útil al mecanizar:

• piezas de trabajo cilíndricas

• Barras y tubos redondos

• Superficies curvas

• Componentes de múltiples caras

• Patrones decorativos alrededor de una pieza de trabajo

• Superficies tridimensionales complejas

Piezas que requieren mecanizado desde varias direcciones

En estas aplicaciones, el eje rotatorio influye directamente en el resultado final del mecanizado.

Si el eje presenta un juego excesivo, una rigidez insuficiente, una repetibilidad deficiente o una rotación inestable, pueden acumularse errores durante la interpolación entre los ejes rotatorio y lineal.

El resultado puede manifestarse como contornos imprecisos, profundidad de grabado desigual, marcas de transición visibles o una calidad superficial reducida.

Por lo tanto, el eje rotatorio debe considerarse como parte del sistema de mecanizado general, en lugar de simplemente como un eje motorizado adicional.

¿Dónde se utilizan los ejes rotatorios en las máquinas de grabado CNC?

Los requisitos de un eje rotatorio varían según la configuración de la máquina y la geometría de la pieza. En la práctica, las máquinas de grabado CNC de 4 ejes y de 5 ejes representan dos categorías de aplicación importantes.

Grabado CNC de 4 ejes

En una máquina de grabado CNC típica de 4 ejes, el eje rotatorio adicional se utiliza habitualmente para hacer girar la pieza de trabajo alrededor de un eje horizontal.

Esta configuración resulta especialmente útil para piezas de trabajo cilíndricas o alargadas.

En lugar de mecanizar una superficie y reposicionar manualmente la pieza, el eje rotatorio puede girar continuamente la pieza de trabajo mientras la herramienta de corte se mueve a lo largo de la trayectoria lineal requerida.

Entre las aplicaciones típicas se incluyen el grabado cilíndrico, componentes metálicos redondos, columnas de madera, tubos y tuberías, moldes cilíndricos y componentes decorativos.

Para este tipo de máquina, el accionamiento rotativo debe proporcionar un posicionamiento angular preciso a la vez que mantiene un par estable durante la rotación continua.

Un actuador rotativo armónico compacto puede integrarse directamente en el mecanismo del eje rotatorio, reduciendo la cantidad de transmisión mecánica necesaria entre el servomotor y el eje de salida.

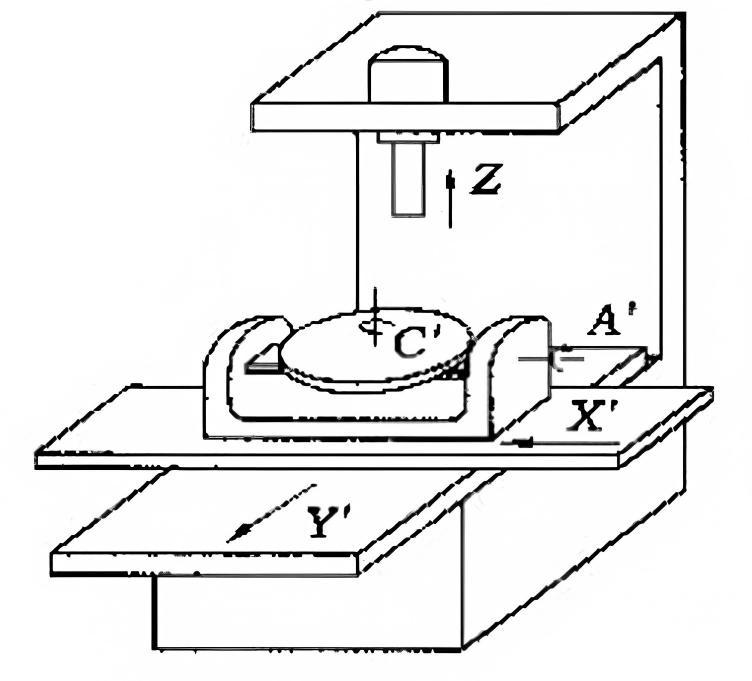

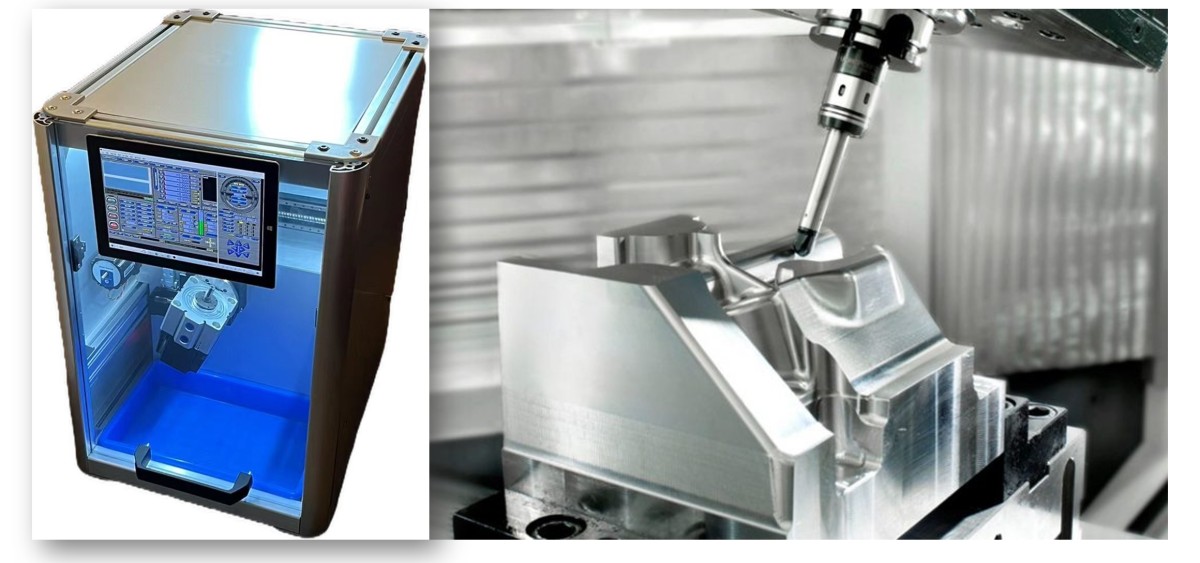

Grabado CNC de 5 ejes

Las máquinas de grabado de 5 ejes añaden otro eje de rotación o inclinación para proporcionar una mayor libertad de orientación de la herramienta o de la pieza de trabajo.

Esta configuración resulta útil cuando la superficie de mecanizado tiene una curvatura muy pronunciada o cuando la herramienta necesita aproximarse a la pieza de trabajo desde diferentes direcciones.

Los ejes de rotación e inclinación deben funcionar conjuntamente con los ejes lineales X, Y y Z. Por consiguiente, los errores en el mecanismo de rotación pueden hacerse más evidentes durante la interpolación simultánea de múltiples ejes.

Para estas máquinas, el accionamiento del eje rotatorio debe equilibrar la precisión del posicionamiento angular, la repetibilidad, la rigidez torsional, la suavidad de rotación, la respuesta a las órdenes de control y la integración mecánica compacta.

Mesas giratorias para grabado CNC

Otra configuración común es la de una mesa giratoria.

En lugar de hacer girar directamente un pequeño husillo o herramienta, la mesa giratoria hace girar la pieza de trabajo.

Esto permite que la máquina realice indexación, rotación continua o mecanizado por múltiples caras sin necesidad de retirar la pieza de trabajo del dispositivo de sujeción.

En las aplicaciones con mesa giratoria, el sistema de accionamiento debe tener en cuenta no solo el par motor requerido, sino también la inercia combinada de la mesa, el dispositivo de sujeción y la pieza de trabajo.

Grabado de piezas cilíndricas y de formas complejas.

El grabado cilíndrico es uno de los ejemplos más claros de cómo un eje rotatorio aporta valor.

El eje rotatorio cambia continuamente la posición angular de la pieza de trabajo, mientras que los ejes lineales controlan la trayectoria de la herramienta.

Para geometrías más complejas, el controlador de la máquina puede coordinar varios ejes simultáneamente.

En estas aplicaciones, la suavidad del eje rotatorio y la precisión de posicionamiento adquieren cada vez más importancia, ya que incluso pequeños errores angulares pueden afectar la relación entre la herramienta y la superficie de la pieza de trabajo.

¿Qué se debe tener en cuenta al diseñar un eje rotatorio para grabado CNC?

No existe una única configuración de eje rotatorio que sea adecuada para todas las máquinas de grabado CNC.

Se debe seleccionar el accionamiento adecuado en función de la pieza de trabajo, el proceso de mecanizado, la estructura de la máquina y los requisitos de movimiento.

Peso e inercia de la pieza de trabajo

El peso de la pieza es solo una parte del cálculo.

Su posición con respecto al centro de rotación también afecta al par motor requerido.

Una pieza de trabajo con un diámetro grande o un centro de gravedad alejado del eje de rotación puede tener una inercia rotacional significativamente mayor que una pieza de trabajo compacta con la misma masa.

Por este motivo, al dimensionar el eje rotatorio se deben tener en cuenta la masa de la pieza de trabajo, la masa del dispositivo de sujeción, la masa de la mesa giratoria, el centro de gravedad, la inercia rotacional y los requisitos de aceleración y desaceleración.

Velocidad de rotación requerida

Los diferentes procesos de grabado requieren diferentes velocidades de rotación.

Un eje rotatorio utilizado para la indexación puede funcionar de manera muy diferente a uno utilizado para el grabado cilíndrico continuo.

Por lo tanto, la velocidad requerida debe considerarse junto con el diámetro de la pieza de trabajo, la velocidad de corte, el diámetro de la herramienta, el material a mecanizar, los requisitos de interpolación y la aceleración.

Precisión y repetibilidad del posicionamiento

Cuando el eje rotatorio se utiliza para indexación o interpolación multieje, la precisión del posicionamiento angular se vuelve fundamental.

Es posible que la máquina necesite moverse a una posición angular específica y regresar repetidamente a esa posición durante la producción.

Para el mecanizado continuo, la relación entre la posición de rotación y la trayectoria lineal de la herramienta también debe permanecer estable.

Rigidez bajo cargas de corte

Un eje rotatorio de grabado CNC no funciona en condiciones puramente estáticas.

Las fuerzas de corte pueden introducir fluctuaciones de par y vibraciones en el sistema de transmisión.

Si el mecanismo giratorio no es lo suficientemente rígido, estas fuerzas pueden provocar deflexión angular, vibración, desviación de la trayectoria de la herramienta y una menor repetibilidad.

Para lograr un grabado de precisión, el actuador y la estructura mecánica de soporte deben considerarse conjuntamente.

Espacio de instalación y enrutamiento de cables

El espacio disponible para la instalación es otro factor importante.

Las máquinas CNC compactas suelen tener un espacio limitado alrededor del eje giratorio, mientras que los sistemas de 5 ejes pueden requerir que los cables, las líneas neumáticas u otros componentes pasen a través o alrededor de la estructura giratoria.

Un actuador rotativo hueco puede simplificar este tipo de integración mecánica al proporcionar un conducto central para cables u otros componentes.

¿Cómo se integran los actuadores rotativos armónicos en el diseño de ejes rotativos para grabado CNC ?

Para aplicaciones de grabado CNC donde las dimensiones compactas, el posicionamiento angular preciso y la baja holgura son importantes, un actuador rotativo armónico puede proporcionar una solución de accionamiento integrada.

En lugar de diseñar el eje rotatorio en torno a componentes de transmisión, motor, codificador y mecanismos de soporte separados, un actuador integrado combina los componentes clave de movimiento en un solo conjunto.

Una configuración típica se puede representar como:

Servomotor → Transmisión armónica → Salida rotativa → Pieza de trabajo

con retroalimentación del codificador utilizada para monitorear el movimiento y brindar soporte al control de bucle cerrado.

Este enfoque puede simplificar el diseño mecánico del eje rotatorio y reducir la cantidad de componentes que necesitan alinearse individualmente.

Para los fabricantes de maquinaria, el principal valor no reside simplemente en la transmisión armónica en sí, sino en la capacidad de integrar un accionamiento rotativo de precisión en la arquitectura de la máquina, manteniendo al mismo tiempo el par, la precisión y la compacidad requeridos.

Soluciones de actuadores rotativos armónicos para diferentes aplicaciones de grabado CNC.

Las distintas máquinas de grabado imponen diferentes exigencias a sus ejes rotatorios. Por lo tanto, el actuador debe seleccionarse en función de las condiciones de funcionamiento reales, en lugar de simplemente elegir el modelo más grande disponible.

Para máquinas de grabado CNC de 4 ejes

Una máquina de grabado de 4 ejes normalmente requiere una rotación continua o indexada alrededor de un eje adicional.

Se puede utilizar un actuador rotativo armónico como mecanismo de accionamiento para este eje rotatorio cuando la aplicación requiere un posicionamiento angular preciso, poca holgura, una integración compacta, una rotación continua estable y una alta densidad de par.

Para máquinas de grabado CNC de 5 ejes

Las máquinas de 5 ejes generalmente imponen mayores exigencias al mecanismo rotatorio, ya que varios ejes pueden moverse simultáneamente.

Los ejes de rotación e inclinación deben responder con precisión a las órdenes del controlador CNC, manteniendo la sincronización con los ejes lineales.

Para estas aplicaciones, un actuador rotativo armónico integrado puede ayudar a reducir el tamaño y la complejidad de la transmisión del eje rotatorio.

Cuando se requiere el enrutamiento de cables o la integración mecánica a través del centro de rotación, un actuador rotativo hueco puede ofrecer una ventaja estructural adicional.

Para grabado CNC de alta resistencia

Las piezas de trabajo pesadas y las mesas giratorias de gran tamaño requieren un enfoque diferente.

El par motor necesario puede aumentar sustancialmente con la inercia de la pieza de trabajo, especialmente cuando el centro de gravedad está lejos del eje de rotación.

En estos casos, el diseñador de la máquina debe evaluar el par continuo, el par máximo, la capacidad de carga de salida, la rigidez torsional, los requisitos de aceleración, el ciclo de trabajo y el rendimiento térmico.

Para aplicaciones de mayor carga, un actuador rotativo planetario de precisión u otra solución de transmisión de alta rigidez puede ser más apropiada dependiendo de la arquitectura de la máquina.

¿Cómo afecta el rendimiento del eje rotatorio a la calidad del grabado CNC?

La calidad del eje giratorio puede influir directamente en la calidad de la pieza terminada.

Retroceso y precisión del contorneado

Cuando el eje de rotación cambia de dirección, el juego mecánico puede crear una diferencia entre la posición angular deseada y la real.

Esto cobra especial importancia al mecanizar contornos que requieren cambios frecuentes en la dirección de rotación.

La transmisión con baja holgura ayuda a mantener una relación más predecible entre el comando CNC y la posición rotatoria real.

Rigidez y estabilidad de corte

Un eje rotatorio rígido puede resistir mejor el par generado durante el mecanizado.

Si el eje se desvía bajo la acción de las fuerzas de corte, la posición de la herramienta con respecto a la pieza de trabajo puede cambiar.

En el grabado de precisión, esto puede contribuir a errores dimensionales y a una calidad superficial inconsistente.

Repetibilidad de posicionamiento

En aplicaciones de indexación, el eje giratorio puede moverse repetidamente entre posiciones angulares predefinidas.

La alta repetibilidad es especialmente importante al mecanizar múltiples caras de la misma pieza.

Suavidad rotacional

El grabado cilíndrico continuo requiere una rotación estable, más que un simple posicionamiento preciso.

Las fluctuaciones de par, las vibraciones mecánicas o un control servo inestable pueden afectar la consistencia de la trayectoria de la herramienta.

Retroalimentación del codificador y control de movimiento

La retroalimentación del codificador permite que el sistema de control supervise la posición del eje rotatorio.

En las aplicaciones CNC multieje, la retroalimentación precisa es importante porque el controlador CNC necesita información de posición fiable al coordinar el eje rotatorio con los movimientos X, Y y Z.

Cómo elegir la solución de eje rotatorio adecuada para su máquina de grabado CNC.

La mejor solución de eje rotatorio depende de los requisitos específicos de la máquina.

En lugar de seleccionar un accionamiento basándose únicamente en la potencia del motor o la relación de reducción, los fabricantes de maquinaria deberían evaluar el sistema de movimiento completo.

Requisitos clave para el grabado CNC: Consideraciones sobre el eje rotatorio

Por lo tanto, para un fabricante de maquinaria, el proceso de selección debería comenzar con la tarea de mecanizado y no con el modelo del actuador.

Primero, determine la inercia de la pieza, la velocidad de rotación requerida, el par, la precisión de posicionamiento, el ciclo de trabajo y las limitaciones de instalación. Luego, seleccione la configuración de transmisión y actuador que pueda satisfacer dichos requisitos.

Soluciones de movimiento rotatorio HONPINE para máquinas de grabado CNC

HONPINE ofrece soluciones de movimiento rotatorio de precisión que se pueden configurar para máquinas herramienta CNC, mesas giratorias, equipos de 4 y 5 ejes y otros sistemas de mecanizado automatizados.

Para aplicaciones de grabado CNC, la solución se puede seleccionar según los requisitos del eje rotatorio, en lugar de aplicar un actuador a cada máquina.

Los actuadores rotativos armónicos son adecuados para aplicaciones donde la integración compacta, el posicionamiento preciso, la baja holgura y la alta densidad de par son importantes.

Los actuadores rotativos armónicos huecos pueden proporcionar una flexibilidad adicional cuando los cables, las líneas neumáticas u otros componentes necesitan pasar por el centro del eje de rotación.

Para aplicaciones que requieren una mayor capacidad de carga o una combinación diferente de velocidad, rigidez y par, también se pueden considerar actuadores rotativos planetarios de precisión y otras soluciones de transmisión rotativa.

La selección final del actuador debe basarse en la inercia real de la pieza de trabajo, el par requerido, la velocidad de rotación, los requisitos de posicionamiento, el ciclo de trabajo y las condiciones de instalación mecánica.

Conclusión

En las modernas máquinas de grabado CNC, el eje rotatorio desempeña un papel mucho más importante que el de simplemente proporcionar un movimiento de rotación adicional.

En máquinas de 4 ejes, permite el mecanizado continuo o indexado de piezas cilíndricas y de múltiples caras. En sistemas de 5 ejes, se integra en un sistema de movimiento multieje coordinado para superficies complejas y trayectorias de mecanizado más exigentes.

A medida que estas aplicaciones se vuelven más precisas, el eje rotatorio debe proporcionar no solo un par suficiente, sino también una rotación estable, una holgura mínima, una alta rigidez, un posicionamiento preciso y una retroalimentación fiable.

Un actuador rotativo armónico puede proporcionar una solución integrada para ejes rotativos CNC donde estas características son importantes. Combinado con la estructura mecánica adecuada, la retroalimentación del codificador y el sistema de control CNC, puede ayudar a los fabricantes de maquinaria a crear soluciones de ejes rotativos compactas y precisas para aplicaciones de grabado y mecanizado de precisión.

La solución adecuada, sin embargo, siempre parte de la aplicación: la inercia de la pieza, la carga de corte, la velocidad de rotación, la precisión, la rigidez y los requisitos de instalación deben determinar la configuración del eje rotatorio. HONPINE puede ayudar a los fabricantes de maquinaria a seleccionar y configurar la solución de movimiento rotatorio apropiada para sus equipos de grabado CNC.
