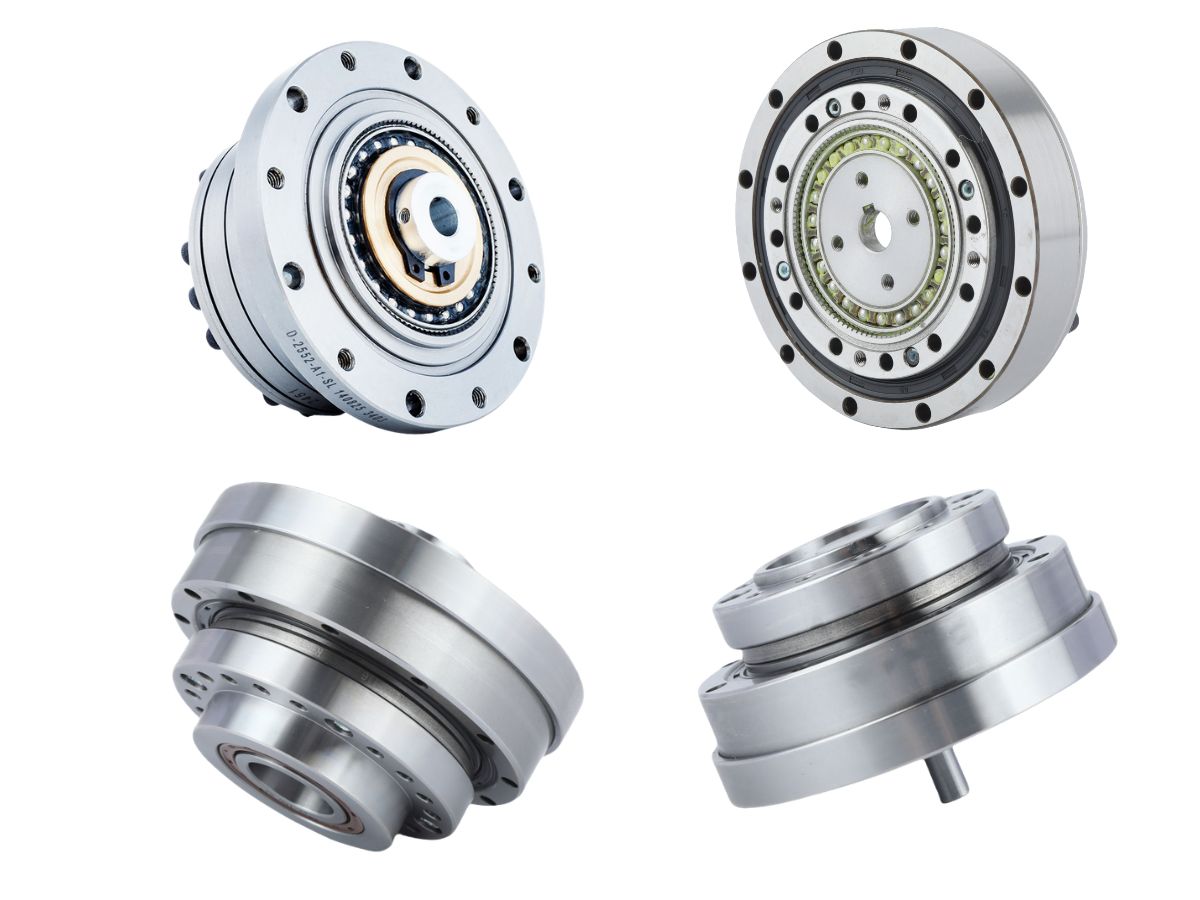

Introducción a los reductores armónicos de tipo copa, tipo sombrero y tipo pancake: cómo elegir el reductor de engranaje de onda de deformación adecuado

El flexspline es uno de los componentes más críticos de un engranaje de onda de tensión, y su diseño estructural influye directamente en la longitud axial, la capacidad de torsión, la rigidez torsional, la configuración hueca y el método de instalación del reductor. A medida que los equipos industriales se vuelven más compactos y altamente integrados, se han desarrollado diferentes configuraciones de flexspline y reductores armónicos para satisfacer diversos requisitos mecánicos.

Entre las configuraciones más comunes se encuentran el engranaje de onda de deformación tipo copa , el engranaje de onda de deformación tipo sombrero y el reductor armónico plano . Estos tres diseños comparten el mismo principio fundamental de transmisión de ondas de deformación, pero sus estructuras mecánicas están optimizadas para diferentes prioridades. Los diseños tipo copa priorizan la tecnología consolidada y el rendimiento equilibrado, los diseños tipo sombrero ofrecen una mejor integración axial y mecánica, mientras que los reductores armónicos planos se centran en minimizar la altura axial.

Para los ingenieros que trabajan con automatización 3C, equipos de semiconductores, maquinaria CNC, sistemas de inspección de precisión y otras aplicaciones de movimiento industrial, comprender estas diferencias estructurales es fundamental al seleccionar un reductor armónico. El reductor más pequeño no siempre es la mejor opción. La configuración correcta depende del par requerido, la inercia rotacional, la precisión de posicionamiento, la rigidez torsional, el espacio de instalación, el diámetro hueco, el ciclo de operación y la vida útil.

¿Por qué es importante el diseño Flexspline en un reductor armónico?

Un engranaje de onda de tensión generalmente consta de un generador de onda, un flexspline y un estriado circular. Durante el funcionamiento, el generador de onda fuerza al flexspline a deformarse en forma elíptica, lo que le permite acoplarse con el estriado circular. Debido a que ambos estriados tienen diferente número de dientes, esta deformación controlada genera una alta relación de reducción.

El flexspline debe cumplir dos funciones exigentes simultáneamente. Debe ser lo suficientemente flexible para deformarse repetidamente bajo la acción del generador de ondas, a la vez que lo suficientemente resistente para transmitir el par y soportar un gran número de ciclos de deformación. Por consiguiente, su geometría guarda una relación directa con el rendimiento general del reductor armónico.

La estructura flexspline puede afectar las dimensiones axiales del reductor, la transmisión de par, la rigidez torsional, la resistencia a la fatiga, la disposición de la brida de salida, el espacio hueco, la configuración de los cojinetes y la integración mecánica. Por ello, las configuraciones de copa, sombrero y panqueque deben considerarse soluciones de ingeniería distintas, y no simplemente formas externas diferentes.

Tres configuraciones principales de reductores de armónicos

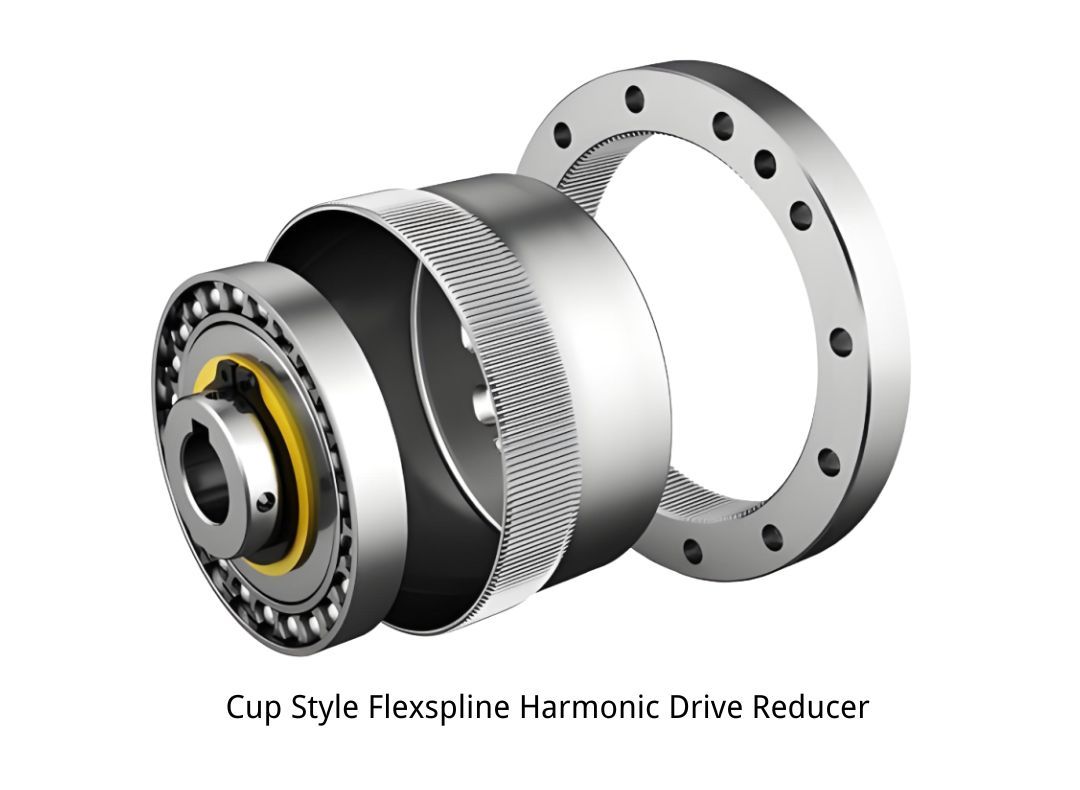

Engranaje de onda de tensión tipo copa

El flexspline tipo copa es una de las configuraciones de engranajes de onda de deformación más consolidadas y utilizadas. Su cuerpo flexible tiene una estructura en forma de copa, con los dientes del engranaje ubicados alrededor del extremo abierto y el extremo cerrado conectado a la estructura de salida. El generador de onda se instala dentro del flexspline y produce la deformación elástica necesaria para la transmisión.

La principal ventaja del diseño tipo copa reside en sus características de ingeniería maduras y equilibradas. La tecnología de fabricación está bien establecida y la estructura ofrece altas relaciones de reducción, baja holgura, alta precisión de posicionamiento y una transmisión de par fiable. Además, está disponible en una amplia gama de tamaños y especificaciones, lo que lo hace idóneo para numerosas aplicaciones de transmisión de precisión de uso general.

La principal limitación reside en la longitud axial. Debido a que el flexspline posee un cuerpo relativamente largo en forma de copa y una base cerrada, un reductor convencional de tipo copa puede requerir más espacio axial para su instalación que algunas configuraciones aplanadas. La estructura inferior también puede ocupar parte del espacio interno, lo que limita el diseño de grandes orificios pasantes.

Sin embargo, para aplicaciones donde la altura axial no es la principal limitación, el tipo de copa sigue siendo una opción práctica y rentable. Puede utilizarse en automatización industrial, equipos de ensamblaje 3C, mecanismos de posicionamiento de precisión, ejes auxiliares CNC, equipos de inspección y otra maquinaria industrial.

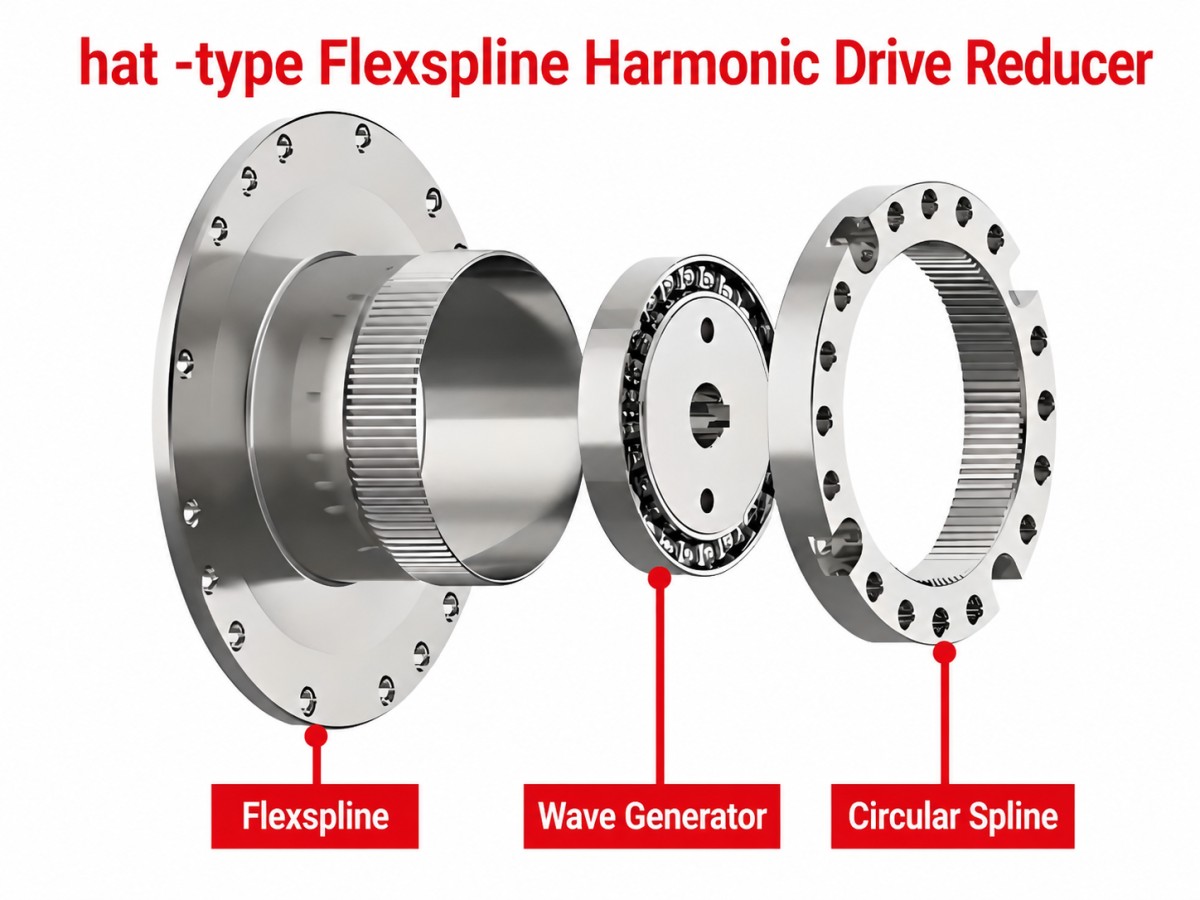

Engranaje de onda de tensión tipo sombrero

El conector flexible tipo sombrero se desarrolló para lograr una disposición mecánica más compacta que la estructura de copa convencional. Su perfil se asemeja a un sombrero o campana, con la brida de salida y la sección flexible dispuestas de forma diferente a la del conector tipo copa.

Una de las principales ventajas de esta configuración es la mejora del empaquetado axial. Según el diseño específico, un engranaje de onda de tensión tipo sombrero puede reducir significativamente la longitud axial total, manteniendo altas relaciones de reducción, baja holgura y una transmisión rotativa precisa. Su brida de salida y la disposición de su carcasa también ofrecen mayor flexibilidad al integrar el reductor en una estructura de máquina compacta.

Los diseños tipo sombrero también pueden resultar ventajosos cuando el mecanismo giratorio requiere un conducto central para cables, sensores, tuberías neumáticas u otros componentes internos. Una configuración hueca adecuada puede simplificar el tendido de cables y reducir la interferencia entre los cables móviles y los componentes mecánicos circundantes.

Sin embargo, la geometría más compleja puede aumentar los requisitos de fabricación e inspección. El rendimiento final también depende del material del flexspline, el tratamiento térmico, la precisión de los dientes, la estructura del cojinete, la rigidez de la carcasa y el diseño de la brida de salida.

Por lo tanto, los engranajes de onda de deformación tipo sombrero resultan especialmente atractivos para mecanismos rotativos industriales compactos, equipos de automatización de precisión, maquinaria para semiconductores, equipos de fabricación 3C y sistemas de posicionamiento con espacio limitado.

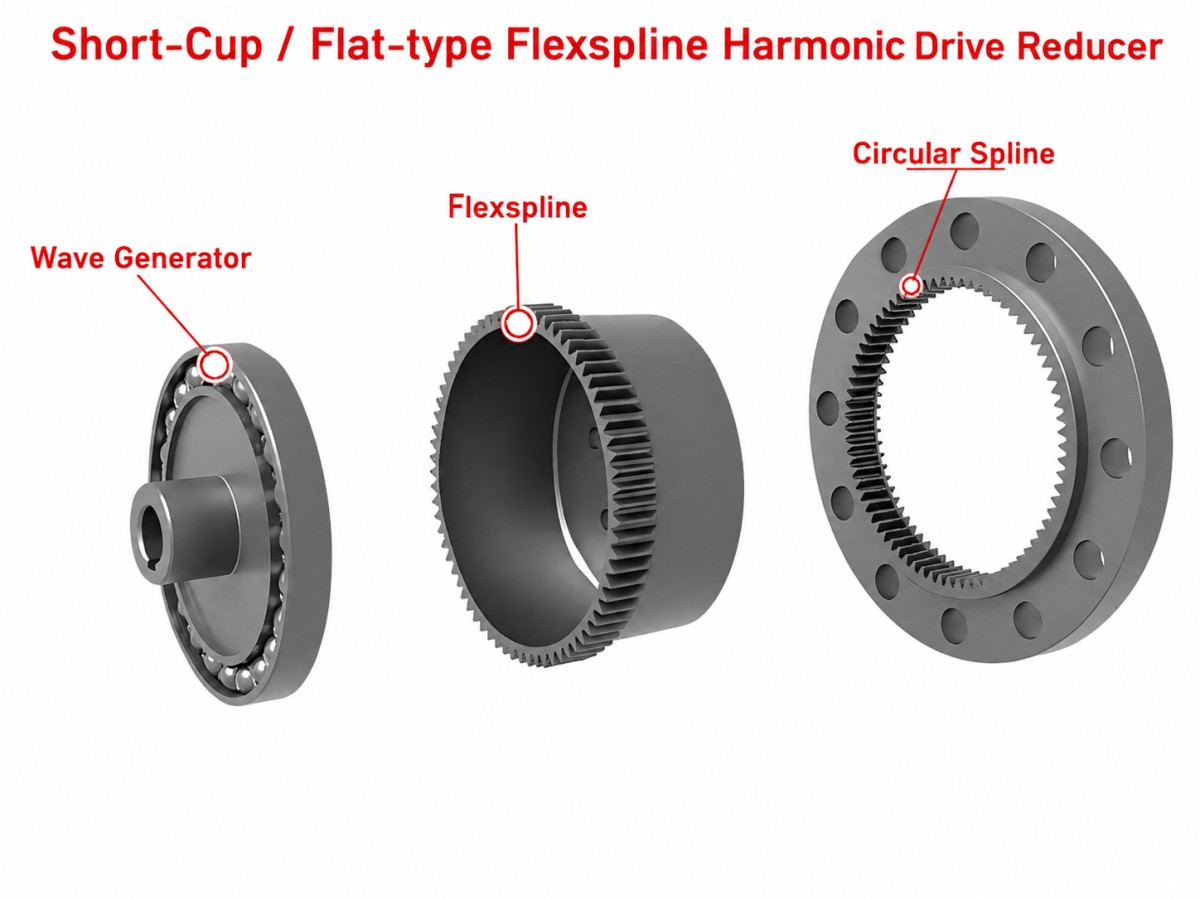

Reductor armónico tipo panqueque

Un reductor armónico plano está diseñado principalmente para minimizar la altura axial. Su estructura relativamente plana, similar a un disco, permite que la transmisión ocupe menos espacio a lo largo del eje de rotación, manteniendo al mismo tiempo las ventajas básicas de los engranajes de onda de tensión.

Esta configuración de perfil bajo puede resultar especialmente valiosa cuando el equipo dispone de suficiente espacio radial pero muy limitado espacio axial. Entre las aplicaciones típicas se incluyen plataformas giratorias delgadas, mecanismos de indexación compactos, equipos para semiconductores, sistemas de inspección óptica, maquinaria de automatización de precisión y plataformas giratorias de perfil bajo.

La principal ventaja de un reductor armónico plano no reside necesariamente en un mayor par motor ni en una mayor precisión. Su valor fundamental radica en la eficiencia del diseño mecánico. Al reducir la altura axial, el diseñador puede integrar la transmisión rotativa en equipos donde un reductor convencional tipo copa resultaría demasiado largo.

Al mismo tiempo, la reducción de las dimensiones axiales plantea desafíos de diseño adicionales. La geometría del Flexspline, la distribución de la carga, la disposición de los cojinetes, la rigidez torsional, la resistencia a la fatiga y el par de salida deben optimizarse cuidadosamente. Por lo tanto, no se debe elegir un reductor armónico plano simplemente porque sea más delgado.

Para aplicaciones industriales de alta carga, los ingenieros deben prestar especial atención al par nominal, el par máximo, la rigidez torsional, la carga radial, la carga axial, el momento admisible, la holgura y la vida útil.

Reductor armónico tipo copa vs. tipo sombrero vs. tipo panqueque

Las tres configuraciones pueden compararse desde una perspectiva de ingeniería:

Esta tabla representa las características estructurales generales, no el rendimiento absoluto del producto. La capacidad de torsión, la rigidez, la holgura y la vida útil reales pueden variar significativamente entre fabricantes y series de productos.

¿Cómo afecta la estructura al par, la rigidez y la precisión?

Un error común al seleccionar reductores armónicos es comparar los productos únicamente por su diámetro exterior o relación de reducción. La configuración estructural también debe evaluarse en función de la carga real y el perfil de movimiento.

La capacidad de torsión depende de factores como la geometría del flexspline, el material, el tratamiento térmico, el acoplamiento de los dientes, el diseño del generador de ondas, la capacidad de carga y la rigidez de la carcasa. Un mismo diámetro exterior no implica necesariamente el mismo par de salida.

La rigidez torsional es especialmente importante en equipos industriales de alta precisión. Un eje rotatorio utilizado en maquinaria para semiconductores o equipos CNC puede experimentar fuerzas externas que provocan deformaciones angulares. En estas aplicaciones, el diseñador debe evaluar no solo el par nominal, sino también la rigidez torsional, la carga radial, la carga axial y el momento admisible.

La precisión de posicionamiento también es una característica del sistema. Si bien los engranajes de onda de tensión son conocidos por su juego libre mínimo, la precisión de posicionamiento final de una máquina también depende de la resolución del codificador, el control servo, la holgura de los cojinetes, la rigidez de la carcasa, la precisión de montaje y las cargas externas.

Por lo tanto, un reductor armónico plano no debe considerarse automáticamente más preciso simplemente por ser más delgado, ni un reductor tipo sombrero debe considerarse automáticamente más rígido simplemente por tener una brida de montaje más grande. El resultado final depende del sistema mecánico completo.

¿Qué reductor armónico es el más adecuado para las diferentes aplicaciones industriales?

Automatización 3C

Los equipos de fabricación 3C suelen requerir un posicionamiento rotatorio rápido y repetible dentro de una estructura de máquina compacta. El reductor puede operar durante un gran número de ciclos de movimiento, por lo que la holgura, la repetibilidad, la velocidad, la vida útil y el costo son factores importantes a la hora de seleccionarlo.

Un engranaje de onda de tensión tipo copa ofrece un buen equilibrio entre rendimiento y coste cuando se dispone de suficiente espacio axial. Un engranaje tipo sombrero es una buena opción cuando se requiere un mecanismo rotatorio más corto y con mayor integración. Un reductor armónico plano resulta atractivo cuando la altura del equipo es especialmente limitada.

Equipos semiconductores

Los equipos semiconductores imponen exigentes requisitos en cuanto a estabilidad de posicionamiento, repetibilidad, vibración, rigidez estructural y comportamiento térmico. El reductor debe mantener un rendimiento de transmisión estable durante ciclos de funcionamiento prolongados.

Las configuraciones tipo sombrero y tipo panqueque ofrecen ventajas de empaquetado útiles en mecanismos semiconductores compactos. Sin embargo, la selección debe basarse en los requisitos mecánicos completos, y no solo en el tamaño axial. La rigidez torsional, la carga de momento, la estabilidad térmica y la fiabilidad a largo plazo siguen siendo factores importantes.

Maquinaria CNC

Los mecanismos rotativos CNC pueden experimentar cargas externas considerablemente mayores que muchos sistemas de posicionamiento convencionales. Además del juego mecánico y la precisión de posicionamiento, los ingenieros deben evaluar cuidadosamente el par de salida, la rigidez torsional, la carga radial, la carga axial y el momento admisible.

Una configuración tipo copa puede ser adecuada cuando se dispone de suficiente espacio de instalación y se requiere una solución de transmisión equilibrada. Los diseños tipo sombrero pueden ser ventajosos cuando la compacidad y la integración mecánica son importantes. Los diseños tipo panqueque pueden resolver limitaciones severas de espacio axial, pero sus especificaciones de carga y rigidez deben verificarse cuidadosamente antes de su selección.

Equipos de inspección de precisión

Los sistemas de inspección de precisión suelen combinar el posicionamiento rotatorio con cámaras, componentes ópticos, sensores o dispositivos de medición. Es importante que la holgura y la repetibilidad sean mínimas, y que la estructura mecánica tenga limitaciones dimensionales estrictas.

Los reductores armónicos tipo sombrero y tipo panqueque pueden ser útiles cuando la transmisión debe integrarse en un mecanismo de inspección compacto. La selección final debe considerar la carga útil, el momento de carga, la precisión angular requerida, la vibración y el espacio de instalación.

¿Cómo elegir la estructura de reductor armónico adecuada?

Un proceso de selección práctico puede comenzar con la aplicación en lugar de con el modelo reductor.

Primero, calcule la carga. Determine la masa total, la inercia rotacional, la carga radial, la carga axial, el momento de carga y las fuerzas externas del proceso.

En segundo lugar, defina el perfil de movimiento. La velocidad de salida requerida, la aceleración, la desaceleración, el ángulo de posicionamiento, el tiempo de ciclo y el ciclo de trabajo determinarán los requisitos de transmisión reales.

En tercer lugar, establezca los requisitos de precisión. Antes de seleccionar el reductor, debe definir el juego mecánico, la precisión de posicionamiento, la repetibilidad y la rigidez torsional.

En cuarto lugar, determine el espacio mecánico. Verifique el diámetro exterior máximo, la longitud axial disponible, el diámetro hueco requerido, las dimensiones de la brida de salida, el espacio para la instalación del motor y los requisitos de enrutamiento de cables.

Finalmente, compare el rendimiento y el costo totales. La selección debe equilibrar el par motor, la rigidez, la precisión, la compacidad, la vida útil y el costo, en lugar de optimizar un solo parámetro.

En general, un engranaje de onda de tensión tipo copa resulta atractivo cuando la tecnología madura, el rendimiento equilibrado y la rentabilidad son prioritarios. Un engranaje de onda de tensión tipo sombrero es más adecuado cuando la compacidad axial y la integración mecánica son importantes. Un reductor armónico plano debe considerarse cuando la altura axial extremadamente baja es el requisito mecánico principal.

Guía de selección rápida

El diámetro hueco real y la capacidad de carga siempre deben confirmarse a partir de los datos técnicos del fabricante.

¿Un reductor armónico tipo panqueque es siempre mejor por ser más pequeño?

No.

La principal ventaja de un reductor armónico plano es su baja altura axial, no necesariamente un mayor par motor, rigidez o precisión.

Por ejemplo, un eje rotatorio CNC de alta carga podría beneficiarse más de un reductor ligeramente más largo con mayor rigidez torsional y capacidad de momento. Por otro lado, una plataforma rotatoria de precisión delgada podría obtener una ventaja mecánica significativa con un diseño plano, ya que el espacio axial es la principal limitación.

Por eso, la compacidad debe tratarse como un requisito de la aplicación, en lugar de una clasificación de rendimiento universal.

El mismo principio se aplica a las configuraciones de copa y sombrero. Un reductor de tipo copa no es inferior simplemente por ser más largo, y un reductor de tipo sombrero no es automáticamente mejor simplemente por ser más compacto.

La estructura adecuada es aquella que proporciona el rendimiento requerido dentro de los límites mecánicos disponibles.

El desarrollo de estructuras compactas de reductores armónicos

El desarrollo de engranajes de onda de deformación se centra cada vez más en mejorar la densidad de par, la compacidad, la rigidez y la integración del sistema.

Los avances en los materiales de las estrías flexibles, los perfiles de los dientes, el tratamiento térmico, el diseño de los generadores de ondas, la tecnología de los rodamientos y la fabricación de precisión están ayudando a los fabricantes a lograr un mayor rendimiento en paquetes más pequeños.

Al mismo tiempo, la tendencia hacia equipos de automatización altamente integrados está aumentando la demanda de estructuras de transmisión de bajo perfil y específicas para cada aplicación.

En lugar de sustituir una configuración por otra, es probable que el mercado continúe desarrollando diferentes soluciones para diferentes necesidades:

Tipo de copa: rendimiento y coste equilibrados.

Tipo de sombrero: compacidad e integración mecánica

Tipo panqueque: altura axial ultrabaja

Esto proporciona a los diseñadores de máquinas mayor flexibilidad a la hora de optimizar el sistema de movimiento completo.

Soluciones de reducción de armónicos de precisión HONPINE

HONPINE desarrolla productos de transmisión armónica de precisión y soluciones de movimiento rotatorio para la automatización industrial, la fabricación de componentes electrónicos 3C, equipos para semiconductores, maquinaria CNC, inspección de precisión y otras aplicaciones de alta precisión.

Al seleccionar un reductor armónico, HONPINE puede evaluar parámetros clave, entre ellos:

• par de salida

• Relación de reducción

• Reacción

• Rigidez torsional

• Velocidad máxima de entrada

• Dimensiones de instalación

• Requisitos vacíos

• Cargas radiales y axiales

• Momento admisible

• Ciclo de trabajo

• vida de servicio

El objetivo no es simplemente seleccionar el reductor más pequeño o el de mayor par. Una transmisión armónica adecuada debe proporcionar la precisión, rigidez, capacidad de par, durabilidad e integración mecánica requeridas, a la vez que se integra eficientemente en la arquitectura general de la máquina.

Conclusión

Los reductores armónicos de tipo copa, de tipo sombrero y de tipo panqueque representan tres enfoques diferentes para optimizar la transmisión de ondas de deformación.

El engranaje de onda de tensión tipo copa es una configuración madura y económica que proporciona un excelente equilibrio entre capacidad de torsión, precisión, fiabilidad y coste de fabricación.

El engranaje de onda de tensión tipo sombrero se centra en mejorar el empaquetado axial y la integración mecánica, lo que lo hace atractivo para mecanismos rotativos industriales compactos.

El reductor armónico tipo panqueque lleva el diseño de bajo perfil un paso más allá al minimizar la altura axial, lo que lo hace particularmente útil para plataformas giratorias delgadas y equipos con severas restricciones de altura.

No existe una configuración universalmente superior.

Para la automatización 3C, los equipos de semiconductores, la maquinaria CNC, la inspección de precisión y otras aplicaciones industriales de alta precisión, la elección correcta debe basarse en los requisitos mecánicos reales.

Los ingenieros deben evaluar:

Par + Inercia rotacional + Rigidez + Juego + Espacio axial + Requisitos de huecos + Ciclo de trabajo + Vida útil + Coste

Por lo tanto, el mejor reductor de armónicos no es necesariamente el producto más pequeño, más caro o mejor valorado.

Es la configuración que mejor se adapta a los requisitos mecánicos de la aplicación.
