¿Cómo elegir un motor de rueda para un AGV de servicio pesado? Principales desafíos, desde las cargas dinámicas hasta los sistemas de ruedas motrices para AGV de 120 toneladas

Para un AGV de servicio pesado, elegir un motor de rueda no consiste simplemente en seleccionar un motor con un par nominal suficientemente alto basándose en el peso total del vehículo. A medida que las cargas útiles de los AGV aumentan de varias toneladas a decenas o incluso más de cien toneladas, el sistema de ruedas motrices debe afrontar simultáneamente cargas verticales, par de arranque, fuerzas de aceleración y frenado, cargas de giro, fricción entre neumático y suelo, cargas de impacto y fatiga a largo plazo. Por lo tanto, la selección de motores de rueda para AGV de servicio pesado es, en esencia, un proceso de adaptación entre la capacidad de accionamiento, la capacidad de carga de la rueda, la tracción, el método de dirección, el sistema de suspensión y la estructura del chasis en condiciones operativas dinámicas reales.

Para los AGV industriales de gran tamaño, este proceso de adaptación puede afectar directamente al diseño global del chasis y a la fiabilidad operativa a largo plazo.

¿Por qué es más difícil seleccionar un motor de rueda para AGV de servicio pesado?

Para un AGV convencional, la selección de ruedas motrices suele basarse en varios parámetros básicos, incluidos el peso total del AGV, la carga útil máxima, la velocidad de desplazamiento, la aceleración, la capacidad de ascenso, el número de ruedas motrices, el diámetro de rueda, la potencia del motor y la relación de transmisión. Sin embargo, estos parámetros por sí solos no son suficientes para un AGV de servicio pesado, ya que la carga real sobre la rueda motriz no equivale simplemente al peso estático del vehículo.

Durante el arranque, la aceleración, la desaceleración, el frenado de emergencia, el giro o la operación sobre superficies irregulares, la carga real soportada por el sistema de ruedas motrices cambia continuamente. En condiciones de carga elevada, la fuerza dinámica a corto plazo puede ser considerablemente superior a la carga estática calculada a partir de la carga útil nominal del vehículo.

Por ejemplo, un AGV de 1 tonelada no puede evaluarse simplemente suponiendo que la rueda motriz siempre soporta una carga de 1 tonelada. Durante una aceleración rápida, un frenado de emergencia o la operación en condiciones de suelo irregular, la carga dinámica depende de factores como la distribución de masa del vehículo, la aceleración y desaceleración, el método de frenado, la disposición de las ruedas y el factor de impacto aplicable. Por ello, el valor pico real debe calcularse y verificarse conforme al diseño específico del vehículo y a las condiciones de operación.

Esto conduce a la primera cuestión principal en la selección de motores de rueda para AGV de servicio pesado: ¿qué carga dinámica debe soportar realmente el sistema de ruedas motrices?

Adaptación dinámica entre la carga y la capacidad de accionamiento

Para un AGV de servicio pesado, la rueda motriz tiene dos responsabilidades fundamentales. Debe soportar la carga vertical generada por el vehículo y la carga útil, y al mismo tiempo proporcionar continuamente la fuerza de tracción y el par en rueda necesarios. Esto significa que los engranajes, rodamientos, cubo de rueda, eje, carcasa y material de rueda dentro de un sistema de motor de rueda no operan bajo un único tipo de carga. En funcionamiento real, pueden experimentar simultáneamente carga radial, par de accionamiento, carga de impacto y carga lateral.

Cómo calcular el par en rueda para un AGV de servicio pesado

Durante el dimensionamiento preliminar, primero puede calcularse la fuerza de tracción necesaria y, posteriormente, el par requerido en rueda basándose en el radio de rueda:

T = F × r

Aquí, T representa el par requerido en rueda, F representa la fuerza de tracción que debe generar la rueda motriz y r representa el radio de la rueda.

Este es solo un cálculo básico. Un proceso completo de selección de motores de rueda para AGV de servicio pesado también debe considerar la masa total del AGV, la carga útil máxima, la aceleración, la velocidad máxima de desplazamiento, la pendiente, la resistencia a la rodadura, el coeficiente de fricción con el suelo, el número de ruedas motrices, la distribución de carga entre las ruedas motrices, la eficiencia de transmisión y el factor de impacto dinámico.

Por esta razón, el par nominal de un motor de rueda no puede considerarse simplemente igual al par pico real requerido por el AGV. Para un AGV de servicio pesado, es más importante verificar si el motor de rueda puede proporcionar continuamente el par requerido en condiciones operativas pico, garantizando al mismo tiempo que la caja de engranajes, los rodamientos, el eje, la rueda y la carcasa permanezcan dentro de sus cargas mecánicas admisibles.

No seleccione la rueda motriz basándose únicamente en el peso total del AGV

Este es otro error común en el diseño de AGV de servicio pesado. Si un AGV tiene un peso total de 120 toneladas, no significa que la carga real de cada motor de rueda pueda calcularse simplemente dividiendo 120 toneladas por el número de ruedas motrices.

La distribución real de carga de las ruedas se ve afectada por muchos factores, incluidos el centro de gravedad de la carga útil, la posición de la batería, la ubicación de las ruedas motrices, la ubicación de las ruedas de apoyo, el número de módulos de ruedas, la estructura de suspensión, la planitud del suelo, las condiciones de aceleración y frenado, las condiciones de giro y la capacidad del sistema de ruedas para equilibrar cargas entre distintos grupos de ruedas.

Por lo tanto, la selección de motores de rueda para AGV de servicio pesado debe centrarse en la carga dinámica máxima de la rueda, en lugar de en la carga media. Esta es también la razón por la que el sistema de ruedas motrices de un AGV de servicio pesado a menudo debe diseñarse junto con la suspensión, el mecanismo flotante y la estructura del chasis, en vez de tratarse como un componente estándar independiente.

¿Qué exige un AGV de 120 toneladas a su sistema de motores de rueda?

Cuando el peso total de un AGV alcanza la clase de 120 toneladas, el motor de rueda ya no es simplemente un dispositivo utilizado para hacer girar una rueda. Se convierte en una conexión mecánica crítica entre el sistema de potencia, el chasis, las ruedas, la suspensión y el suelo.

En este nivel de peso del vehículo, el sistema de ruedas motrices debe evaluarse desde al menos cinco perspectivas de ingeniería importantes.

La capacidad de carga de una sola rueda motriz determina la flexibilidad de la disposición del chasis

Un AGV de 120 toneladas no puede aumentar continuamente el número de grupos de ruedas motrices sin límites. Si un grupo de ruedas motrices solo puede soportar alrededor de 10 o 15 toneladas, el vehículo puede requerir ocho o más unidades de accionamiento para cumplir el requisito de carga total. A medida que aumenta el número de unidades de accionamiento, el chasis se vuelve más complejo, el control de accionamiento se dificulta, la distribución de carga entre grupos de ruedas resulta más difícil de gestionar y aumentan el coste global del sistema y los requisitos de mantenimiento.

Por esta razón, la capacidad de carga de un solo grupo de ruedas motrices se convierte en un parámetro importante en el diseño del chasis de un AGV de servicio ultra pesado. Una mayor capacidad de carga por unidad puede proporcionar a los ingenieros mayor flexibilidad al diseñar la disposición de las ruedas motrices, la estructura del chasis y el espacio de instalación disponible.

Salida de par estable bajo cargas verticales elevadas

Uno de los retos más directos para un AGV de servicio pesado es que, cuanto mayor es la carga soportada por la rueda motriz, más exigentes son los requisitos de tracción y par. Durante el arranque a plena carga, la subida de pendientes o la operación a baja velocidad con carga pesada, el motor de rueda debe proporcionar suficiente par en rueda mientras soporta simultáneamente una carga vertical muy grande procedente del vehículo.

Por lo tanto, un motor de rueda diseñado para aplicaciones de AGV de servicio pesado debe evaluarse como un sistema mecánico integrado compuesto por la caja de engranajes, el rodamiento, la rueda, el eje y la carcasa. Estos componentes deben poder soportar los efectos combinados de la carga radial y el par de accionamiento.

Para aplicaciones de alta carga, no es suficiente considerar solo la potencia nominal del motor o el par nominal de la caja de engranajes. Los ingenieros también deben verificar la carga máxima de la rueda, el par pico en rueda, la vida útil de los rodamientos, la vida útil de los engranajes, la resistencia del eje, la resistencia de la rueda, la durabilidad del material de rueda y la resistencia al impacto mecánico. Esta es una de las diferencias fundamentales entre una rueda motriz de AGV de servicio pesado y una rueda giratoria industrial convencional o una rueda de AGV ligero.

¿Debe un AGV de servicio pesado utilizar una rueda motriz direccional o una rueda motriz diferencial?

Esta es una de las preguntas más comunes en el diseño de sistemas de accionamiento de AGV. Las ruedas motrices direccionales y las ruedas motrices diferenciales no son simplemente dos productos que puedan clasificarse como mejores o peores. Utilizan principios diferentes de control de movimiento del vehículo y, por lo tanto, se adaptan a arquitecturas de AGV diferentes.

Una rueda motriz direccional combina la propulsión con un mecanismo de dirección independiente, permitiendo al sistema controlar directamente tanto la dirección de la rueda como la velocidad de accionamiento. Por otro lado, un sistema de accionamiento diferencial utiliza la diferencia de velocidad entre las ruedas motrices izquierda y derecha para controlar el movimiento de giro del vehículo.

Para un AGV de servicio pesado, la solución adecuada depende del peso total del vehículo, el número de ruedas motrices, las dimensiones del vehículo, el radio mínimo de giro, el ancho de pasillo, el requisito de rotación sobre el propio eje, los requisitos de movimiento lateral, la precisión de posicionamiento, las condiciones del suelo, la altura del chasis y el coste global del sistema.

Cuándo considerar una rueda motriz direccional

Para aplicaciones que requieren trayectorias complejas, posicionamiento preciso, pasillos estrechos y movimiento flexible del vehículo, una rueda motriz direccional puede proporcionar control directo del ángulo de dirección y de la velocidad de accionamiento. Este tipo de configuración puede considerarse para AGV de servicio pesado, carretillas elevadoras automatizadas, vehículos grandes de manipulación de materiales, logística de fabricación de automóviles, transporte de equipos de energía eólica y logística de fabricación aeroespacial.

Cuándo considerar una rueda motriz diferencial

Los sistemas de accionamiento diferencial controlan la dirección del vehículo mediante la diferencia de velocidad entre las ruedas motrices izquierda y derecha, lo que puede ofrecer una arquitectura mecánica relativamente directa. Pueden ser adecuados para AGV con rutas relativamente simples, menores requisitos de altura de chasis o aplicaciones donde no se requiere un mecanismo de dirección independiente.

Sin embargo, cuando se utiliza un sistema de accionamiento diferencial en un AGV muy pesado, los ingenieros deben prestar especial atención a la fricción lateral entre neumático y suelo durante los giros, así como a la distribución de carga y la sincronización de velocidad entre distintos grupos de ruedas motrices.

Por lo tanto, la selección entre una rueda motriz direccional y una rueda motriz diferencial no debe reducirse a la simple suposición de que un AGV más pesado debe utilizar una rueda direccional. La decisión debe basarse en los requisitos reales de movimiento y la arquitectura del chasis del vehículo.

¿Por qué la dirección diferencial es más exigente para los AGV ultra pesados?

Para un AGV ultra pesado, la cuestión clave de la dirección diferencial no es simplemente si el vehículo puede girar. La cuestión más importante es si los grupos de ruedas pueden mantener un movimiento estable, sincronizado y controlable bajo cargas verticales extremadamente altas.

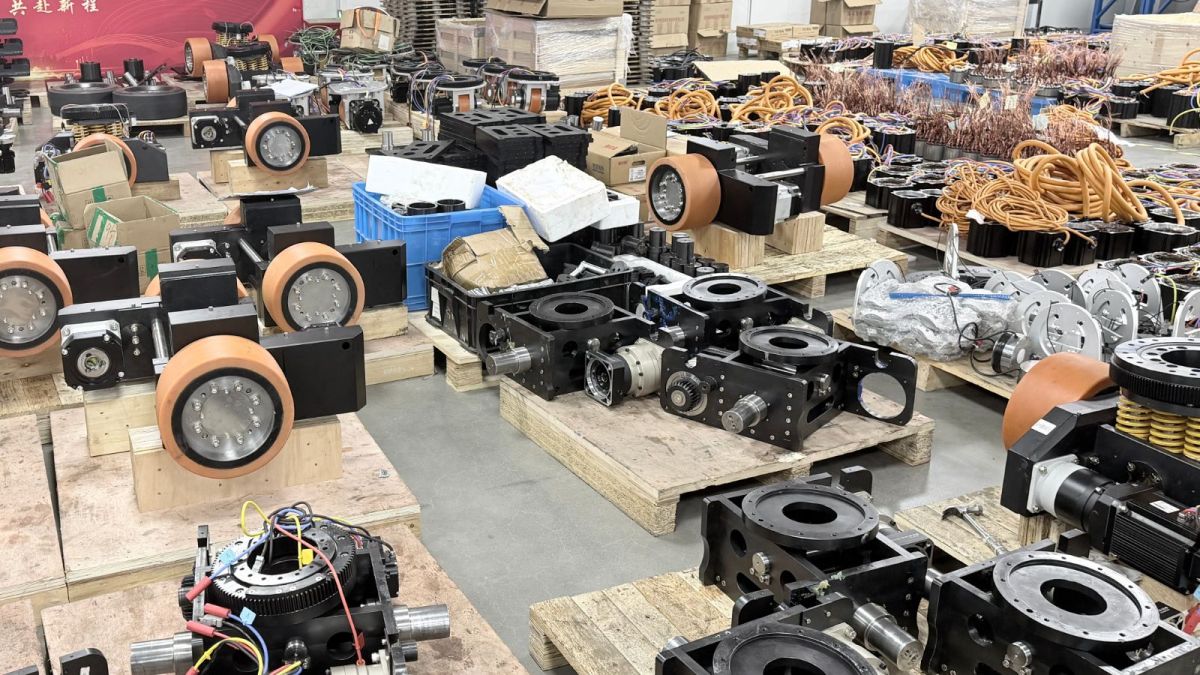

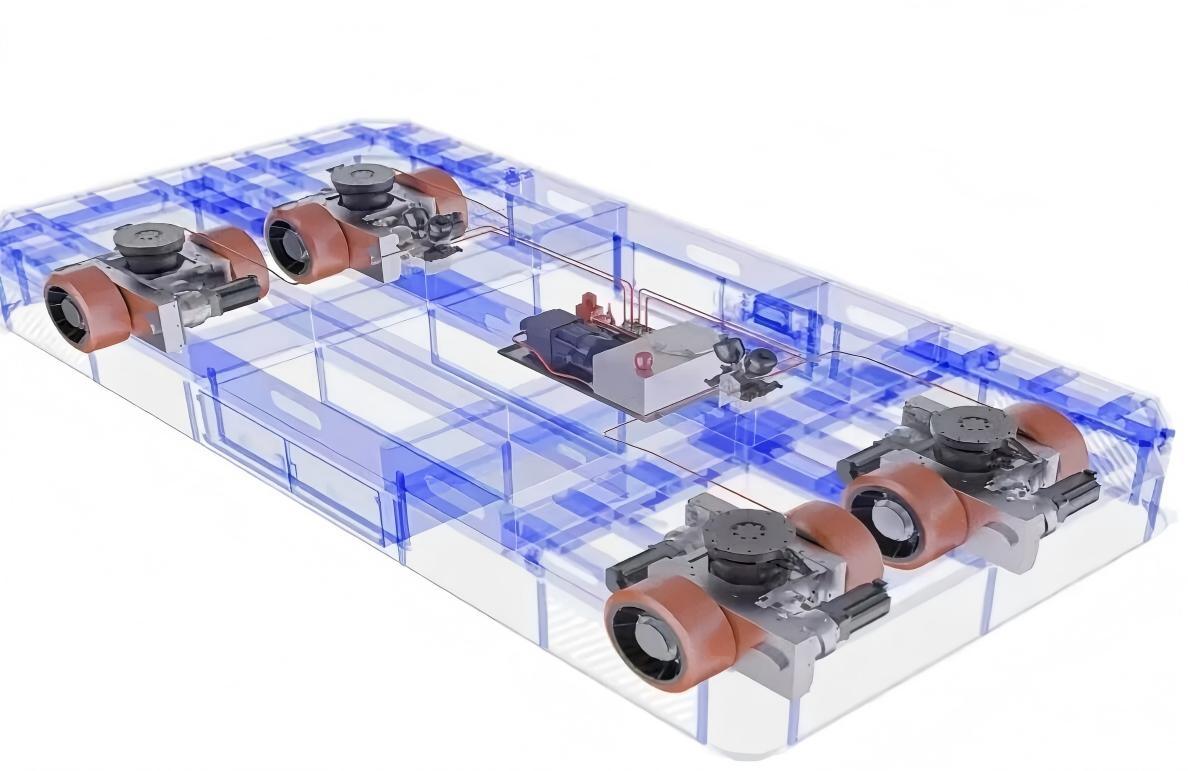

Una disposición de accionamiento diferencial de cuatro grupos de ruedas o múltiples grupos de ruedas puede utilizar la diferencia de velocidad entre los lados izquierdo y derecho para controlar la dirección del vehículo sin requerir un mecanismo de dirección independiente para cada grupo de ruedas. Esto puede simplificar parte de la arquitectura mecánica, pero también impone mayores exigencias al equilibrio de carga, la sincronización de accionamiento, la fricción entre neumático y suelo, la rigidez lateral y la precisión del control de movimiento.

Si se producen diferencias significativas entre las cargas o velocidades de las ruedas motrices, los neumáticos pueden sufrir deslizamiento y desgaste adicionales en condiciones de giro con carga pesada, mientras que la carga mecánica sobre el sistema de accionamiento también puede aumentar.

Por esta razón, el diseño de un AGV grande con accionamiento diferencial no debe centrarse únicamente en si el motor proporciona suficiente par. También deben evaluarse la sincronización de todo el sistema de accionamiento y la rigidez mecánica de los módulos de ruedas.

¿Por qué debe considerarse el ajuste vertical para los motores de rueda de AGV de servicio pesado?

Cuando un AGV alcanza decenas o incluso 120 toneladas, las irregularidades del suelo, los cambios en el centro de gravedad de la carga útil y la carga desigual de las ruedas se convierten en cuestiones de ingeniería cada vez más importantes.

Por ejemplo, los requisitos de carga de ruedas y altura del vehículo pueden cambiar significativamente entre las condiciones de plena carga y descarga, o cuando el AGV entra en una estación de acoplamiento donde debe mantenerse una altura específica del vehículo.

Por esta razón, algunos AGV de servicio pesado incorporan funciones de ajuste vertical o elevación hidráulica en el sistema de ruedas motrices, permitiendo ajustar la posición de las ruedas o la altura del vehículo según las condiciones de operación.

Si el motor de rueda no integra esta función, puede ser necesario instalar un sistema adicional de suspensión, mecanismo flotante o ajuste hidráulico de altura entre el chasis y la rueda motriz. Esto aumenta el espacio de instalación requerido y puede afectar a la altura del chasis, la complejidad mecánica y la integración global del sistema.

Por lo tanto, para los AGV de servicio ultra pesado, un motor de rueda no debe considerarse simplemente como una combinación de motor, caja de engranajes y rueda. Es más adecuado considerarlo como un módulo completo de rueda motriz de servicio pesado.

¿Por qué la fiabilidad a largo plazo es más importante que el par pico por sí solo?

Otra característica definitoria de un AGV de servicio pesado es el alto coste de las paradas. Cuando falla una rueda motriz de un AGV convencional, sustituir un módulo de rueda puede ser una tarea de mantenimiento relativamente manejable. Sin embargo, cuando un AGV transporta 100 toneladas o más, el fallo de una unidad de accionamiento crítica puede detener el transporte de materiales y afectar a los procesos de producción previos y posteriores. Los módulos de ruedas grandes también pueden requerir equipos de mantenimiento especializados y mucho más tiempo para su sustitución.

Por lo tanto, la fiabilidad de un motor de rueda para AGV de servicio pesado no puede evaluarse únicamente mediante una sola prueba de par pico. La fiabilidad a largo plazo depende del rendimiento combinado de la caja de engranajes, los rodamientos, la rueda, la carcasa, el codificador, el freno, el sistema de sellado y la estructura mecánica general.

Componentes clave que afectan a la fiabilidad del motor de rueda

La caja de engranajes debe evaluarse en términos de material de engranajes, resistencia de los dientes, relación de reducción, lubricación y sellado. El sistema de rodamientos debe poder soportar cargas radiales, axiales y de impacto mientras alcanza la vida útil requerida. La propia rueda debe seleccionarse según el diámetro de rueda, el material, la estructura de la banda de rodadura, la dureza y la resistencia al desgaste. La carcasa debe proporcionar suficiente rigidez y resistencia al impacto, mientras que el codificador debe mantener una retroalimentación estable de velocidad y posición durante la operación a largo plazo. Cuando se requieran frenado y retención, el sistema de freno también debe evaluarse en condiciones de parada a plena carga, estacionamiento en pendiente y pérdida de alimentación.

En otras palabras, la fiabilidad de una rueda motriz de AGV de servicio pesado es el resultado del rendimiento combinado de su estructura mecánica, sistema de accionamiento y sistema de control.

¿Cómo debe seleccionarse un motor de rueda para AGV de servicio pesado?

Para un proyecto real de AGV, el proceso de selección debe comenzar con la masa total del vehículo, incluido el peso propio del AGV y la carga útil máxima. El siguiente paso es determinar la carga dinámica máxima de la rueda en lugar de basarse únicamente en la carga media. El cálculo debe considerar el centro de gravedad de la carga útil, el sistema de suspensión, la aceleración, el frenado y las posibles condiciones de impacto.

A continuación, puede determinarse la fuerza de tracción necesaria conforme a la resistencia a la rodadura, la pendiente, la aceleración, la fricción con el suelo y la velocidad de operación. Basándose en la fuerza de tracción requerida y el diámetro de rueda, puede calcularse el par requerido en rueda, tras lo cual pueden seleccionarse el motor, la caja de engranajes y la relación de reducción según los requisitos de velocidad y par de la rueda.

Después debe realizarse la verificación de carga mecánica para el sistema de motor de rueda, incluida la carga de rueda, el par de la caja de engranajes, la carga de los rodamientos, la resistencia del eje, la resistencia de la rueda y la rigidez de la carcasa. Por último, debe seleccionarse la arquitectura de dirección adecuada según la ruta, la maniobrabilidad, la estructura del chasis y los requisitos de posicionamiento del vehículo.

Validar el motor de rueda en condiciones operativas reales

La validación final no debe limitarse a la operación normal en línea recta. Un motor de rueda para AGV de servicio pesado también debe evaluarse durante el arranque a plena carga, el frenado de emergencia, la pendiente máxima, las superficies de baja tracción, los giros, los suelos irregulares y la operación continua prolongada, para confirmar que el sistema de ruedas motrices permanezca estable y controlable en condiciones dinámicas.

De “motor” a “módulo de rueda motriz”: una forma diferente de considerar el diseño de AGV de servicio pesado

Para un AGV convencional, los ingenieros pueden comenzar con la potencia del motor, la relación de transmisión y el diámetro de rueda. Para un AGV de servicio pesado, un enfoque de diseño más completo comienza con el peso del vehículo, la carga dinámica de rueda, la tracción, el par en rueda, la caja de engranajes, el motor, la dirección, la suspensión y el control.

Esta es la razón por la que el desarrollo de motores de rueda para AGV de servicio pesado no puede centrarse únicamente en la potencia del motor. Lo que determina si la rueda motriz puede funcionar de manera fiable a largo plazo es la interacción entre el sistema mecánico y de control completo.

Los desafíos se vuelven especialmente significativos cuando un AGV alcanza 50, 80, 100 o incluso 120 toneladas. En este punto, el motor de rueda se convierte en un componente portante importante del chasis del vehículo, en lugar de ser simplemente una fuente de propulsión.

Conclusión: la rueda motriz de un AGV de servicio pesado es primero un componente portante y después un componente de potencia

La selección de motores de rueda para AGV de servicio pesado es, en esencia, un problema de ingeniería de sistemas que involucra capacidad de carga mecánica, transmisión de potencia, movimiento del vehículo y fiabilidad a largo plazo.

Para un AGV ligero, la potencia del motor y el par en rueda pueden ser los principales parámetros de selección. A medida que el AGV entra en el rango de servicio pesado y ultra pesado, los ingenieros deben considerar la capacidad de carga por unidad, la carga dinámica de rueda, el par pico, la tracción, el método de dirección, las fuerzas laterales entre neumático y suelo, el ajuste vertical y la fiabilidad a largo plazo.

Los desafíos de un AGV de 120 toneladas dejan esto particularmente claro. Su sistema de ruedas motrices no solo debe mover el vehículo, sino también soportar continuamente enormes cargas verticales, par de accionamiento, cargas de impacto y fuerzas laterales.

Por lo tanto, al seleccionar un motor de rueda para AGV de servicio pesado, la cuestión clave no es simplemente si un motor tiene suficiente potencia o si una caja de engranajes tiene suficiente par nominal. La cuestión más importante es si el módulo completo de rueda motriz está correctamente adaptado al peso, las características de movimiento, la estructura del chasis y el entorno operativo real del AGV.

Ese es el núcleo de la selección de ruedas motrices para AGV de servicio pesado.
