Actuador rotativo ultradelgado de accionamiento directo para automatización e inspección de alta precisión

Introducción

A medida que los sistemas de inspección de semiconductores, inspección óptica, clasificación de chips, sistemas AOI y otros equipos de automatización de precisión se vuelven cada vez más compactos, el sistema de movimiento rotatorio dentro de la máquina se enfrenta a una compleja combinación de requisitos: debe proporcionar un posicionamiento angular preciso ocupando muy poco espacio de instalación. Los mecanismos rotatorios tradicionales pueden requerir cajas de engranajes, componentes de transmisión, acoplamientos y estructuras externas adicionales, lo que dificulta mantener tanto la compacidad como la precisión del movimiento.

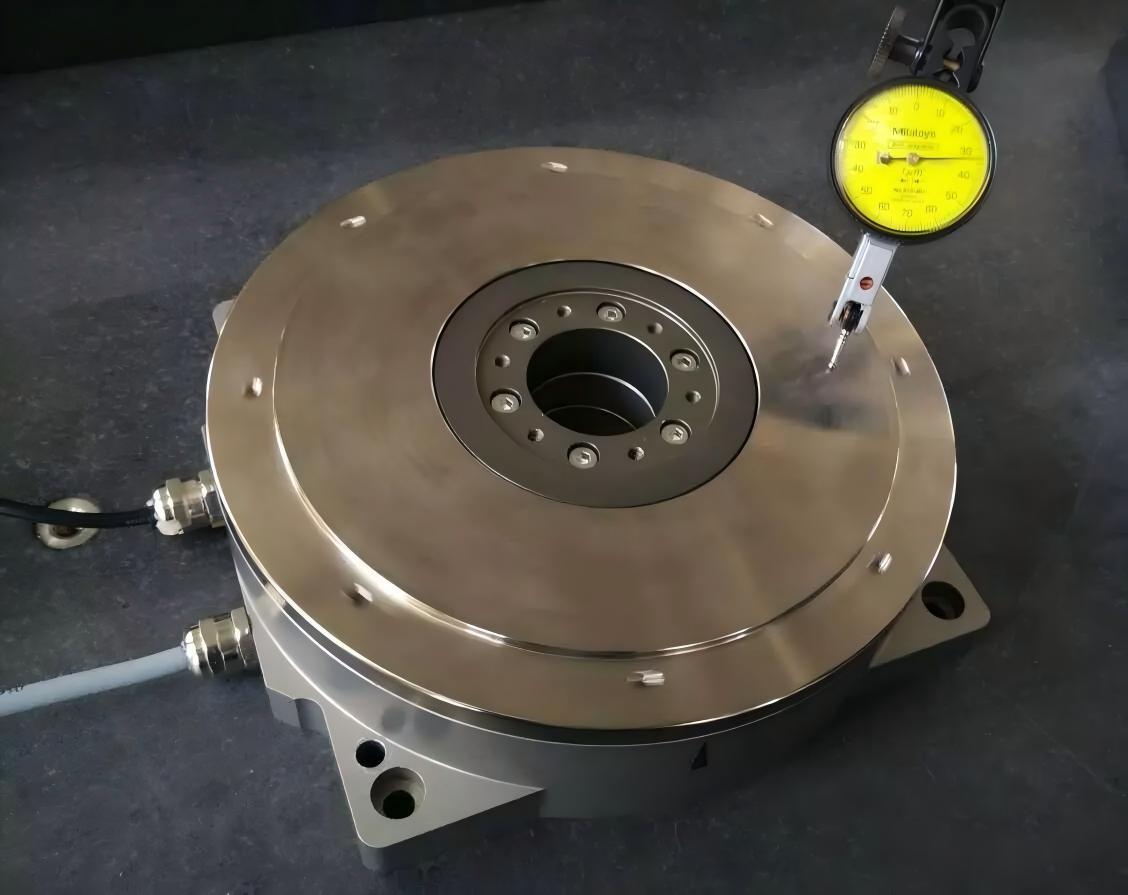

Un actuador rotativo de accionamiento directo ultradelgado ofrece un enfoque diferente. Al integrar un motor de accionamiento directo en una plataforma giratoria plana, el par motor se transmite directamente a la mesa giratoria sin necesidad de un mecanismo de reducción intermedio. Esto elimina las etapas de transmisión mecánica que pueden generar holgura y simplifica la arquitectura de movimiento general.

Para los fabricantes de equipos que desarrollan máquinas compactas de inspección de semiconductores, sistemas de alineación óptica, estaciones de clasificación de chips, equipos de inspección de obleas fotovoltaicas o plataformas de calibración de laboratorio, este tipo de motor rotativo de accionamiento directo puede proporcionar una solución práctica cuando se requiere una alta precisión de posicionamiento, un movimiento suave a baja velocidad, dimensiones compactas y una integración mecánica simplificada.

¿Por qué los equipos de automatización compactos necesitan una solución de movimiento rotatorio diferente?

En un mecanismo rotatorio convencional, el motor suele conectarse a la carga mediante una caja de engranajes, una correa, un acoplamiento u otros componentes de transmisión. Si bien esta arquitectura puede proporcionar el par y la conversión de velocidad necesarios, cada componente mecánico adicional introduce posibles fuentes de error, holgura mecánica, tolerancia de montaje, vibraciones o requisitos de mantenimiento.

Esto cobra especial importancia en los equipos de inspección de precisión. Cuando una cámara, una lente óptica, una oblea semiconductora o una pieza de trabajo de precisión necesita girar un ángulo muy pequeño, el accionamiento rotatorio no solo debe alcanzar la posición deseada, sino también mantener un movimiento suave y repetible durante todo el proceso de inspección.

El desafío se vuelve aún mayor cuando el equipo tiene una disposición mecánica muy compacta. Puede haber poco espacio debajo de la plataforma de trabajo, mientras que los cables, componentes ópticos, sensores y otros mecanismos deben instalarse alrededor del eje giratorio.

En estas situaciones, reducir la altura total del mecanismo giratorio puede ser tan importante como aumentar su precisión de posicionamiento.

Es aquí donde un actuador rotativo de accionamiento directo ultrafino adquiere un valor especial.

El accionamiento directo elimina la etapa de transmisión entre el motor y la mesa giratoria.

La principal ventaja de un motor DD, o motor de accionamiento directo, es que el motor acciona directamente la carga giratoria en lugar de depender de una etapa de reducción mecánica convencional.

Esta arquitectura simplifica considerablemente la cadena de transmisión. Al no existir una caja reductora intermedia entre el motor y la mesa giratoria, el sistema evita la holgura y los errores de transmisión asociados a los componentes de reducción mecánica.

Para un posicionamiento rotatorio de precisión, esto significa que el movimiento angular ordenado se puede transferir directamente a la plataforma de trabajo.

Esto resulta especialmente útil cuando la aplicación requiere ajustes angulares extremadamente pequeños en lugar de una simple alta velocidad de rotación. Por ejemplo, durante la inspección de obleas de semiconductores, la mesa giratoria puede necesitar rotar a una velocidad controlada mientras el sistema de visión captura imágenes continuamente desde diferentes posiciones angulares. Un sistema de accionamiento directo estable ayuda a mantener un movimiento constante sin necesidad de etapas de transmisión adicionales entre el motor y la pieza de trabajo.

Es importante distinguir entre un actuador rotativo de accionamiento directo y uno con engranajes. Un reductor armónico o planetario puede proporcionar un par motor elevado mediante la reducción de velocidad, mientras que un motor de accionamiento directo genera par directamente en el eje de rotación. Por lo tanto, la arquitectura adecuada depende del par, la velocidad, la inercia, la precisión y el espacio disponible para la instalación.

Su diseño ultrafino resuelve los problemas de espacio para la instalación.

En muchas máquinas de automatización, el espacio de instalación disponible viene determinado por la máquina en su conjunto, y no solo por el eje de rotación. Un mecanismo rotatorio convencional puede requerir un espacio vertical considerable, ya que el motor, la caja de engranajes, el acoplamiento y la estructura de soporte se disponen a lo largo de la trayectoria de transmisión.

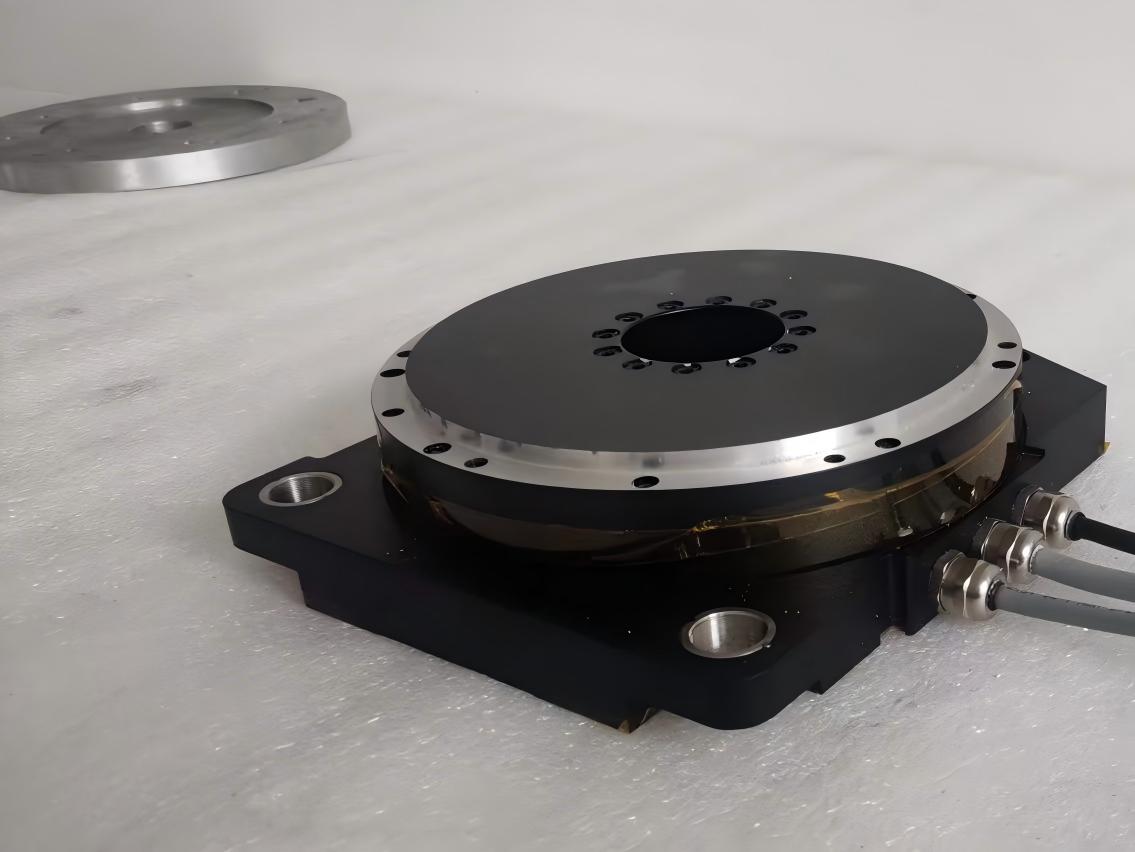

Una mesa giratoria ultradelgada utiliza una estructura plana en forma de disco para reducir la altura de la unidad giratoria completa. Esto facilita la integración del mecanismo giratorio directamente en la plataforma del equipo, en lugar de montar un actuador voluminoso debajo.

Esta ventaja estructural resulta especialmente útil para máquinas de inspección compactas y equipos de laboratorio donde el espacio disponible en la dirección Z es limitado.

La robusta mesa giratoria también proporciona una superficie de trabajo estable. En la plataforma se pueden disponer orificios de montaje estandarizados, lo que permite fijar piezas, dispositivos de sujeción, componentes ópticos o herramientas de inspección directamente sobre la superficie giratoria.

En lugar de diseñar una estructura de montaje mecánica adicional alrededor del motor, los fabricantes de equipos pueden integrar la unidad rotativa directamente en la arquitectura de la máquina.

Rotación de alta precisión sin holgura mecánica

La holgura es uno de los factores importantes que afectan a la precisión del posicionamiento rotatorio.

En un mecanismo rotativo convencional con engranajes, la holgura mecánica entre los componentes de la transmisión puede crear una diferencia entre el movimiento ordenado y el movimiento de salida real, especialmente cuando cambia el sentido de giro.

Una mesa giratoria de accionamiento directo elimina la etapa de reducción mecánica de la transmisión. Como resultado, no hay holgura en la caja de engranajes entre el motor y la plataforma giratoria.

Esto hace que la arquitectura sea particularmente atractiva para aplicaciones que implican movimientos frecuentes de ángulo pequeño, posicionamiento bidireccional y escaneo continuo.

Por ejemplo, en un sistema de alineación óptica, la mesa giratoria puede moverse repetidamente hacia adelante y hacia atrás en ángulos muy pequeños mientras el sistema de visión supervisa el resultado de la alineación. Una arquitectura de accionamiento directo puede proporcionar un movimiento bidireccional más suave sin introducir la holgura mecánica asociada a una caja reductora.

En aplicaciones de semiconductores y ópticas, donde los errores angulares pueden afectar directamente a los resultados de la inspección, esto puede convertirse en una ventaja significativa a nivel de sistema.

¿Por qué es valioso el accionamiento directo para la inspección de obleas de semiconductores?

La inspección de semiconductores es un buen ejemplo de una aplicación donde es necesario lograr simultáneamente compacidad y precisión.

Durante la inspección de obleas, la pieza de trabajo puede requerir una rotación continua o gradual mientras una cámara, un microscopio o un sistema de inspección óptica captura imágenes. El movimiento rotatorio debe ser lo suficientemente estable para mantener la calidad de la imagen y, al mismo tiempo, proporcionar un posicionamiento angular preciso.

Una mesa giratoria de accionamiento directo ultradelgada puede integrarse directamente en la plataforma de inspección. La oblea o el soporte se pueden montar sobre la mesa giratoria sólida, mientras que el motor de accionamiento directo proporciona un movimiento angular controlado.

Esta arquitectura puede ayudar a solucionar varios problemas comunes en el diseño de equipos, como el espacio de instalación limitado, la holgura de transmisión no deseada, la vibración mecánica, las estructuras de transmisión complejas y la difícil gestión del cableado.

En el caso de los equipos de inspección de alta velocidad, la ventaja no reside simplemente en la "alta precisión". La ventaja más importante es que el sistema de movimiento rotatorio puede convertirse en una parte más sencilla de la arquitectura general de la máquina.

Aplicación en equipos de clasificación de chips de alta velocidad

Los sistemas de clasificación de chips imponen diferentes exigencias al movimiento rotatorio.

Es posible que el eje giratorio deba realizar movimientos de indexación repetidos, aceleraciones y desaceleraciones rápidas, y un posicionamiento preciso antes de que un chip sea inspeccionado, clasificado, recogido o transferido.

En este tipo de aplicaciones, reducir la cadena de transmisión mecánica puede simplificar el sistema de movimiento. La arquitectura de accionamiento directo permite que la plataforma giratoria responda directamente a las órdenes del motor sin tener que esperar a que un mecanismo reductor transmita el movimiento.

El resultado es una solución compacta de movimiento rotatorio, adecuada para estaciones de automatización donde se requiere la coexistencia de indexación de alta velocidad y posicionamiento preciso.

La estructura plana también facilita la integración de la plataforma giratoria en diseños de equipos compactos, especialmente cuando se deben disponer varios mecanismos de inspección o clasificación alrededor de un área de trabajo pequeña.

La alineación de las lentes ópticas requiere micromovimientos suaves.

Los sistemas ópticos suelen requerir un ajuste angular extremadamente preciso.

Durante la alineación de la lente o la calibración coaxial, es posible que el sistema necesite realizar movimientos muy pequeños mientras monitoriza la señal óptica o la imagen capturada por un sensor.

Un mecanismo rotatorio que produzca vibraciones, holgura mecánica o movimientos irregulares a baja velocidad puede dificultar este proceso.

Un motor rotativo de accionamiento directo proporciona par directamente en el eje de rotación, lo que lo hace adecuado para aplicaciones donde la rotación suave a baja velocidad y el ajuste angular preciso son más importantes que la reducción mecánica.

La estructura compacta también permite colocar el eje giratorio cerca de los componentes ópticos, lo que ayuda a los diseñadores de equipos a reducir el tamaño del mecanismo de alineación completo.

Rotación estable para sistemas de inspección AOI

Los equipos de inspección óptica automatizada (AOI) requieren una adquisición de imágenes uniforme en toda el área de inspección.

Cuando un panel de visualización, un componente electrónico u otra pieza de trabajo se monta sobre una plataforma giratoria, el movimiento de rotación debe mantenerse suave mientras el sistema de visión captura imágenes de forma continua.

Un cambio repentino en la velocidad o pequeños errores mecánicos pueden afectar la calidad de la imagen y la consistencia de la inspección.

Una mesa giratoria de accionamiento directo ultradelgada permite un movimiento rotatorio continuo manteniendo una estructura compacta. La sólida plataforma proporciona una superficie de montaje estable para la pieza de trabajo o el accesorio, mientras que la arquitectura de accionamiento directo evita la holgura de transmisión propia de los mecanismos de engranajes convencionales.

Esto hace que la arquitectura sea adecuada para la inspección AOI, la inspección óptica, la inspección de componentes electrónicos y los sistemas de visión de precisión.

Una solución compacta para la inspección de obleas fotovoltaicas

Los mismos requisitos de movimiento se pueden encontrar en la inspección de obleas fotovoltaicas.

Las obleas de silicio y otras piezas delgadas pueden requerir una inspección desde múltiples ángulos para identificar defectos superficiales, desviaciones dimensionales u otras anomalías de fabricación.

La mesa giratoria debe proporcionar un movimiento estable sin ocupar un espacio excesivo alrededor del área de inspección.

Una plataforma rotativa de accionamiento directo ultradelgada puede integrarse directamente en equipos compactos de inspección fotovoltaica, lo que permite que el soporte de la oblea y el sistema de inspección permanezcan muy cerca uno del otro.

Para los fabricantes de equipos, la ventaja no reside simplemente en el motor en sí, sino en la capacidad de crear una arquitectura de inspección rotativa más pequeña y sencilla.

¿Cuándo deberían los ingenieros elegir una mesa giratoria de accionamiento directo?

Una mesa giratoria de accionamiento directo es una opción especialmente recomendable cuando la máquina tiene varios requisitos simultáneamente.

Si el equipo requiere una alta precisión de posicionamiento angular, movimiento bidireccional frecuente, rotación suave a baja velocidad, un espacio de instalación vertical compacto y una estructura de transmisión mecánica simple, el accionamiento directo puede ser una opción sólida.

Por el contrario, si la aplicación requiere un par de salida extremadamente alto a baja velocidad del motor, una reducción mecánica significativa o una gran relación carga-motor, una solución con engranajes, como un reductor armónico o un reductor planetario de precisión, puede ser más apropiada.

Por lo tanto, la elección debe basarse en el perfil de movimiento real, en lugar de simplemente seleccionar la tecnología con la mayor precisión nominal.

Mesas giratorias de accionamiento directo frente a mecanismos giratorios con engranajes

Para los diseñadores de equipos, la diferencia clave reside en la arquitectura de transmisión.

Un mecanismo rotativo con engranajes utiliza un motor junto con un reductor para convertir la velocidad en par motor. Esto permite obtener una alta densidad de par y una estructura radial compacta, lo que hace que la transmisión armónica y planetaria resulte atractiva para numerosas aplicaciones de automatización.

Una mesa giratoria de accionamiento directo elimina la etapa reductora y coloca el motor directamente en el eje de rotación. Esto puede reducir los errores de transmisión mecánica y proporcionar un movimiento rotatorio de gran capacidad de respuesta.

Por lo tanto, los motores de accionamiento directo y los de accionamiento armónico no son tecnologías que compitan entre sí en todas las aplicaciones. Resuelven diferentes problemas de ingeniería.

Para sistemas de inspección de precisión donde la baja holgura, la transmisión directa de par, el movimiento suave y la construcción ultradelgada son cruciales, el accionamiento directo puede ser muy ventajoso. Para aplicaciones que requieren un alto par de salida, altas relaciones de reducción y una mayor capacidad de carga mecánica, una solución armónica o planetaria puede ser más adecuada.

Esta distinción también ofrece a los fabricantes de equipos mayor flexibilidad a la hora de diseñar diferentes generaciones de equipos de automatización.

Diseñado para su integración en equipos de automatización compactos.

Una de las ventajas más prácticas de una mesa giratoria de accionamiento directo ultradelgada es que puede tratarse como un módulo de movimiento en lugar de simplemente como un motor.

La plataforma giratoria proporciona una superficie de montaje directa, mientras que su estructura plana permite integrarla en el bastidor de la máquina. Los orificios de montaje estándar simplifican la instalación de los accesorios, y la plataforma sólida puede soportar directamente la pieza de trabajo o las herramientas.

Esto reduce la necesidad de acoplamientos, soportes de montaje y estructuras de transmisión adicionales.

Para los fabricantes de maquinaria, esto puede traducirse en un diseño mecánico más limpio, un montaje más sencillo, un espacio de instalación reducido y una mayor libertad a la hora de disponer los sensores y los componentes de inspección.

Soluciones de accionamiento directo HONPINE para equipos de precisión

HONPINE desarrolla componentes de movimiento de precisión para robótica, automatización, equipos de semiconductores, sistemas ópticos, equipos CNC y otras aplicaciones de alta precisión.

Para aplicaciones que requieren movimiento rotatorio directo, la tecnología DD Motor proporciona una solución para el movimiento rotatorio de alta velocidad y alta precisión sin una etapa de reducción intermedia.

Cuando la aplicación requiere mayores relaciones de reducción y par de salida, HONPINE también ofrece reductores armónicos y actuadores rotativos armónicos. Para aplicaciones donde se requiere una alta densidad de par y una transmisión precisa, pero la arquitectura de movimiento se adapta mejor a una solución con engranajes, los reductores planetarios de precisión ofrecen otra opción.

Para aplicaciones robóticas, estas tecnologías se pueden combinar además con los motores de articulación robótica y los módulos de articulación robótica integrados de HONPINE, lo que permite a los fabricantes de equipos seleccionar una arquitectura de movimiento de acuerdo con los requisitos reales de cada eje.

Esto hace que el proceso de selección se centre menos en elegir una única tecnología de transmisión "mejor" y más en encontrar la solución de movimiento adecuada para cada aplicación.

Conclusión

El desarrollo de equipos compactos para la automatización de semiconductores, óptica, inspección óptica automatizada (AOI), energía fotovoltaica y laboratorios está generando nuevos requisitos para los sistemas de movimiento rotatorio. Los ingenieros necesitan cada vez más lograr una alta precisión de posicionamiento sin sacrificar la compacidad de la máquina, la velocidad de respuesta ni la simplicidad mecánica.

Una mesa giratoria de accionamiento directo ultradelgada satisface estas necesidades al combinar una estructura plana que ahorra espacio con transmisión directa de par y movimiento giratorio sin holgura. Su sólida plataforma de trabajo y su interfaz de montaje estandarizada facilitan su integración directa en equipos de automatización compactos.

Para la inspección de obleas de semiconductores, la clasificación de chips, la alineación de lentes ópticas, la inspección AOI, la inspección de obleas fotovoltaicas y los sistemas de calibración de precisión, la pregunta clave no es simplemente cuánto par motor puede generar un motor rotativo. La pregunta más importante es si toda la arquitectura rotativa puede proporcionar la precisión, la suavidad, la capacidad de respuesta y la eficiencia de instalación requeridas dentro del espacio disponible en la máquina.

Ahí es donde un motor rotativo de accionamiento directo ultrafino y una mesa giratoria pueden proporcionar una ventaja de ingeniería significativa.
