¿Por qué los módulos articulares armónicos con control de fuerza son necesarios en los robots de fisioterapia junto a la cama?

Un robot terapéutico no vende un brazo robótico; aplica una fuerza al cuerpo humano. La presión, el ritmo y la profundidad son la prescripción, y el control de posición no puede proporcionarlos: los tejidos blandos son deformables y cambian con el tiempo, por lo que una misma orden de posición genera fuerzas de contacto que pueden diferir varias veces entre el músculo y el hueso.Módulos articulares armónicos con control de fuerza convierten la fuerza de contacto en una variable de lazo cerrado: la única forma de hacer que la dosis sea repetible, el contacto humano seguro y la técnica del terapeuta enseñable. A partir de una fotografía de un robot terapéutico junto a una cama, este artículo analiza su configuración, expone cinco razones por las que el control de fuerza es imprescindible, establece criterio por criterio cómo elegir entre TCHL y HAG de HONPINE y presenta el presupuesto de resolución del sensor de par que determina el tamaño de los bastidores.

1. Análisis de la máquina: ¿qué tipo de robot es?

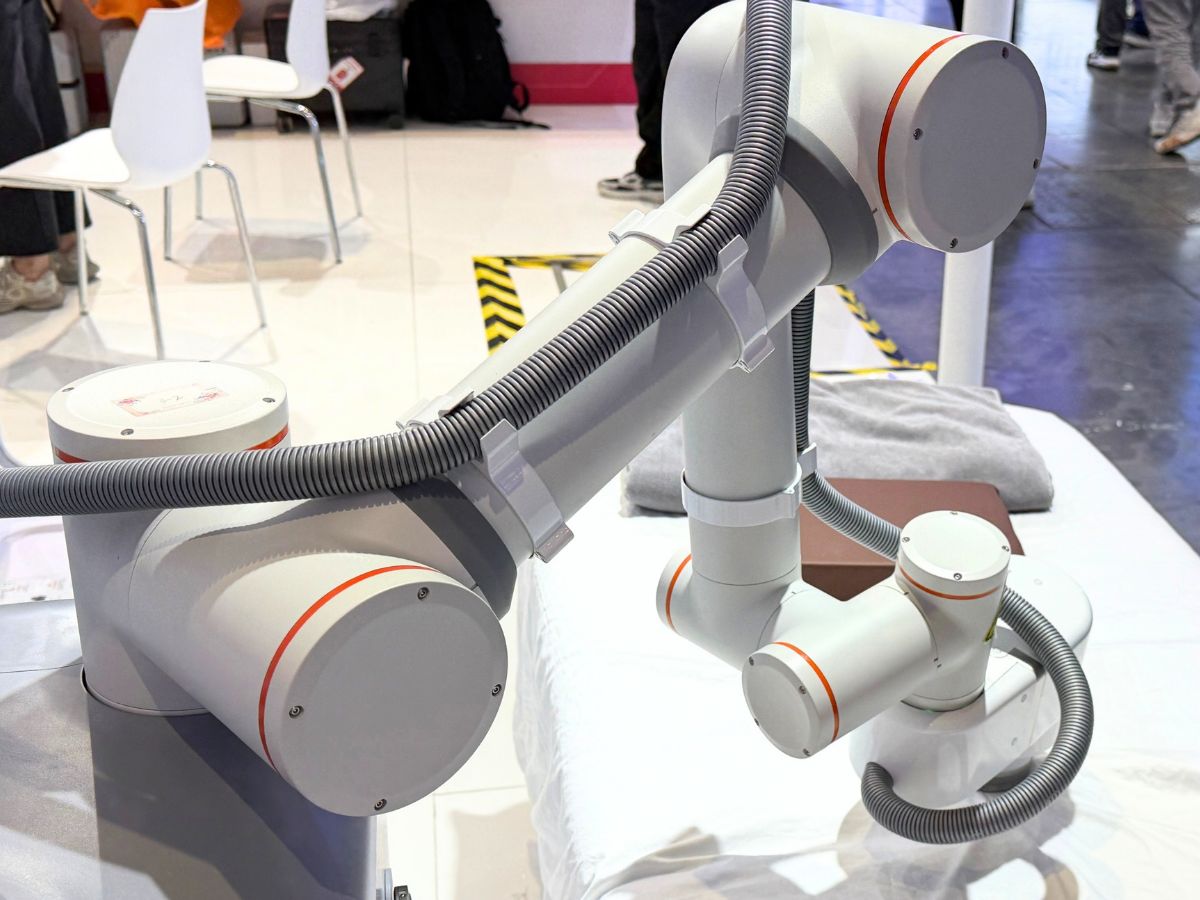

Una sola fotografía del lugar ya revela la mayoría de los aspectos importantes para la selección. La máquina es un brazo articulado vertical de 6-7 DOF que trabaja sobre una cama terapéutica y está construido con módulos articulares monobloque de gran diámetro. No se trata de una aplicación de alta dinámica: el ciclo de trabajo es de baja velocidad, contacto sostenido y sesiones prolongadas. Lo que sí muestra la fotografía —un conducto corrugado externo que atraviesa varias articulaciones— es un problema real de integración y justifica el uso de un eje hueco de gran diámetro. Todas las observaciones que aparecen a continuación son estimaciones visuales para ilustrar un método, no los parámetros de diseño reales de esa máquina.

2. Cinco razones por las que el control de fuerza es imprescindible en los robots terapéuticos

2.1 La paradoja de la rigidez: el control de posición no regula la fuerza sobre tejidos deformables

El control de posición presupone un entorno rígido y sin deformación. Los tejidos blandos humanos son lo contrario: tienen poca rigidez y propiedades no lineales que varían con el tiempo. La misma orden de posición produce fuerzas de contacto que pueden diferir varias veces al actuar sobre un músculo grueso o una prominencia ósea; la respiración y el grado de relajación del paciente también modifican la fuerza aunque la posición no cambie. Con el control de posición, la fuerza de contacto equivale al error de posición x la rigidez del entorno x la rigidez equivalente del brazo, y la máquina no controla ninguno de esos tres términos.

El control de fuerza cambia la variable controlada de posición a fuerza, de modo que la fuerza de contacto se convierte en una magnitud de lazo cerrado. Es la única arquitectura de control capaz de hacerse responsable de la fuerza aplicada al cuerpo humano.

2.2 Dosimetría terapéutica: la fuerza es la prescripción y debe ser repetible

Los parámetros clínicos de la terapia manual son la fuerza (o presión), la frecuencia, la duración y la profundidad. La promesa comercial de un robot terapéutico es una fuerza estandarizada y un tratamiento repetible: la misma prescripción debería sentirse igual en la primera sesión y en la décima, con un terapeuta u otro, en una clínica u otra. Sin un lazo de fuerza, la «dosis» es solo un número en el software, no una realidad física.

2.3 Seguridad en el contacto humano: la detección de colisiones y la parada segura son requisitos mínimos de seguridad

Los pacientes se mueven, tosen y se dan la vuelta sin previo aviso. Las articulaciones con detección de par permiten detectar colisiones en todo el brazo mediante la supervisión de los residuos de par articular y, junto con STO (desconexión segura del par), convierten un contacto anómalo en una parada con el par desconectado de forma segura. Esta es la base de seguridad para cualquier situación de contacto humano: ISO 10218 e ISO/TS 15066 proporcionan referencias para la colaboración, mientras que un dispositivo clasificado como producto sanitario debe evaluarse conforme a IEC 60601 y a la gestión de riesgos de ISO 14971. Las conclusiones sobre certificación corresponden al organismo notificado, no a este artículo.

2.4 Enseñanza guiada manualmente: el tacto del terapeuta debe poder transferirse

Hoy en día, la técnica reside en las manos de terapeutas experimentados, por lo que la vía del producto está definida: el terapeuta guía el brazo durante el movimiento, la máquina registra la trayectoria y la fuerza y, después, las reproduce. La guía manual requiere que las articulaciones funcionen en modo de fuerza cero o de cumplimiento; es una aplicación directa del lazo cerrado de par. Sin control de fuerza, guiar el brazo resulta imposible o provoca una colisión ante el más mínimo empuje.

2.5 Compensación y coherencia entre unidades

Las articulaciones armónicas presentan fricción e histéresis, y cada cambio de postura del brazo modifica el par gravitacional. El par articular medido proporciona los datos para la compensación anticipada de la gravedad y la fricción; una compensación deficiente hace que el lado mecánico perjudique la precisión de la fuerza en el extremo. Del mismo modo, el registro de calibración que se entrega con cada módulo —la curva de rigidez e histéresis— es lo que garantiza que «todos los robots se sientan igual» en cada lote.

3. Dos capas, no una alternativa excluyente: detección del par articular y detección de fuerza en el efector final

El error de especificación más habitual es tratar la detección del par articular y un sensor de fuerza/par en la muñeca como alternativas. Son dos capas con funciones distintas y un robot terapéutico necesita ambas. La capa articular mide el par de la articulación, no la fuerza de contacto: debe transformarse teniendo en cuenta la longitud de los eslabones y la postura, y se ve afectada por la gravedad, la inercia y la fricción armónica. Por tanto, interpretar directamente su lectura como «fuerza de masaje» introduce un error real. La capa del efector final solo detecta el contacto más allá de la muñeca: no puede detectar una colisión entre el brazo y el cuerpo ni servir para la seguridad o la compensación articulares.

4. TCHL frente a HAG: evaluación criterio por criterio para robots terapéuticos

TCHL y HAG de HONPINE son dos definiciones de producto sobre una misma plataforma, no dos generaciones. TCHL es la serie ligera y compacta diseñada para canales internacionales; HAG es la serie de alta integración con seguridad funcional. Ambas ofrecen un sensor de par opcional, y ahí es donde se decide la elección.

4.1 En qué aspectos HAG se impone claramente

4.1.1 Especificación publicada del sensor de par que se puede garantizar

Un producto con control de fuerza debe responder por escrito a una pregunta: ¿cuál es la resolución? En HAG, la respuesta está publicada —rango por bastidor y no linealidad del 0.5% del fondo de escala—, por lo que la resolución se puede indicar, calibrar y justificar. TCHL solo publica «opcional». En un producto cuya propuesta de valor se basa por completo en la fuerza, un sensor sin especificaciones constituye un defecto grave.

4.1.2 STO integrado como base de seguridad funcional

El contacto físico con personas requiere una base de seguridad que no dependa del software. HAG integra STO a partir del bastidor 17, lo que permite convertir la detección de colisiones en una desconexión segura del par. Antes de comprometerse, confirme por escrito el nivel de seguridad y el estado de certificación de cada bastidor.

4.1.3 Codificador absoluto multivuelta para posicionar al paciente

Tras una parada de emergencia o un corte de alimentación durante una sesión clínica, el paciente sigue en la cama. Un codificador absoluto de una sola vuelta obliga a ejecutar una rutina de búsqueda del origen con una persona bajo el brazo; el sistema multivuelta de 12 bits de HAG elimina por completo ese paso.

4.2 Cuándo TCHL sigue siendo una opción adecuada

TCHL sigue siendo la mejor opción cuando la masa es el factor limitante —estructuras vestibles o aéreas y dispositivos portátiles transportados por un operador— y cuando el controlador anfitrión utiliza CAN FD. En un robot terapéutico junto a la cama con una base fija o con ruedas, el peso no es el factor limitante, así que su principal ventaja no resulta aplicable.

5. Selección de bastidores y presupuesto de resolución para el control de fuerza

5.1 Rangos y resolución publicados del sensor HAG

La resolución es el rango x el 0.5% del fondo de escala, ya que la no linealidad se especifica con respecto al fondo de escala. De ahí se desprende la regla práctica: elegir un rango cercano al par de trabajo. Un rango excesivo reduce la resolución: un sensor de 500 N.m resuelve 2.5 N.m, veinte veces menos que uno de 25 N.m.

5.1.1 Ejemplo práctico: de la fuerza en el extremo al par articular

Una fuerza normal de terapia manual de 10-50 N, aplicada a través de un brazo de momento de muñeca de aproximadamente 0.10-0.20 m, genera una señal de par de muñeca de 1-10 N.m. En comparación con la tabla anterior, la resolución de 0.375 N.m de HAG-17 equivale a aproximadamente 2-4 N en el extremo: es viable, pero no ofrece mucho margen para una prescripción graduada en pasos de 5 N. Además, la lectura articular sigue incorporando los efectos de la gravedad, la inercia, la fricción armónica y la histéresis.

5.2 Límite que debe especificarse: la detección del par articular no cierra el lazo de la dosis terapéutica

Un sensor de par a nivel articular no cierra por sí solo el lazo de la dosis terapéutica. La arquitectura correcta tiene dos capas: detección del par articular para la seguridad, la detección de colisiones y la compensación, y detección de fuerza en el efector final para la dosis. Explicitarlo es lo que distingue una especificación creíble de una afirmación de marketing, y también es la razón honesta para mantener un sensor de fuerza/par en la muñeca en la lista de materiales.

6. Cómo especificar HAG correctamente: lista de verificación de pedido y validación

6.1 Antes de realizar el pedido

1. STO para cada bastidor. Confirme que el número de bastidor del código de modelo HAG-XX T-XXX-DC1-02-B-E incluye realmente STO y solicite el nivel de seguridad (SIL/PL) y el estado de certificación. La documentación de HONPINE se contradice sobre STO (HAU-14 indica «no incluido», mientras que HAG-14 indica «integrado»), por lo que debe aclararse por escrito.

2.Estado de medición de las cifras publicadas. HAG se ofrece en configuraciones T (con sensor) y N (sin sensor), pero el catálogo incluye una sola tabla de parámetros. Solicite confirmación por escrito de si los pares nominal y máximo se midieron con el sensor de par o sin él.

3.Comportamiento dinámico del sensor. Ancho de banda, histéresis y deriva térmica. La terapia funciona de forma continua durante sesiones prolongadas: la deriva determina si el minuto 30 coincide con el minuto 1, y el ancho de banda limita el cumplimiento que puede lograr el lazo.

4.Cómo llegan las lecturas de par al bus y con qué frecuencia. Decida si el lazo de fuerza funciona dentro del accionamiento o en el controlador anfitrión. Para un control inferior a 1 kHz, la frecuencia de envío de datos del sensor debe ser equivalente; se recomienda la versión EtherCAT.

6.2 Antes del envío

5. Registro de calibración de fábrica. Solicite un informe de calibración de rigidez, histéresis y deriva de cero para cada módulo, y confirme que el controlador puede leer esos parámetros para realizar la compensación. Es el mecanismo que garantiza que «todas las máquinas se sientan igual» en las entregas de producción en serie.

6.Pruebas de validación en banco. Respuesta a escalones de fuerza en el extremo y precisión en estado estable a temperatura ambiente y después del calentamiento; umbral y tiempo de respuesta de la detección de colisiones junto con STO; tacto durante la guía manual; degradación de la precisión después de un millón de ciclos.

7.Vía de cumplimiento normativo. Si el dispositivo está sujeto a la normativa sobre productos sanitarios, gestione los riesgos conforme a IEC 60601 e ISO 14971. Este artículo no constituye una base para la certificación; prevalece la opinión del organismo profesional competente.

7. Conclusión en una página

Por qué se necesita el control de fuerza. Un robot terapéutico aplica una fuerza al cuerpo humano, que es un objeto de contacto deformable, por lo que el control de posición no puede regular la fuerza. El control de fuerza es una condición previa, no una opción prémium: la dosis, la seguridad y la técnica enseñable dependen de él.

TCHL o HAG.HAG. Tres ventajas decisivas responden exactamente a los puntos críticos de esta aplicación: una especificación de fuerza que se puede garantizar (rango publicado y no linealidad del 0.5%), una base de seguridad funcional con STO y un codificador absoluto multivuelta que permite recuperar el posicionamiento del paciente. La ventaja de ligereza de TCHL importa menos en una máquina junto a la cama, y la falta de especificaciones publicadas del sensor constituye un defecto grave en un producto de control de fuerza.

Cómo aplicarlo. Tome HAG-17 para la muñeca, HAG-20 para el codo y HAG-25 para el hombro como combinación de referencia, y compruebe el margen de rango de cada articulación con respecto al par de trabajo. Utilice dos capas —detección del par articular para la seguridad y el cumplimiento, y detección de fuerza en el efector final para la dosis— y complete los siete puntos de la sección 6 antes de aprobar el pedido.

Fuentes y niveles de confianza

Descargo de responsabilidad

· Las observaciones sobre la configuración (grados de libertad, diámetro de las articulaciones, alcance y niveles de par) son estimaciones visuales, no los parámetros de diseño reales de la máquina fotografiada. Ilustran un método de selección y no deben presentarse como conclusiones técnicas sobre ese modelo.

·Los datos del fabricante proceden de catálogos que contienen varias incoherencias internas; este artículo no elige una interpretación sin indicarlo. Antes de asumir cualquier compromiso externo, utilice la especificación más reciente y solicite una confirmación por escrito al fabricante.

·Si un dispositivo terapéutico está clasificado como producto sanitario, la seguridad y el cumplimiento (serie IEC 60601, ISO 14971 y normas relacionadas) corresponden al organismo profesional de certificación. Este artículo no constituye una base para la certificación.
