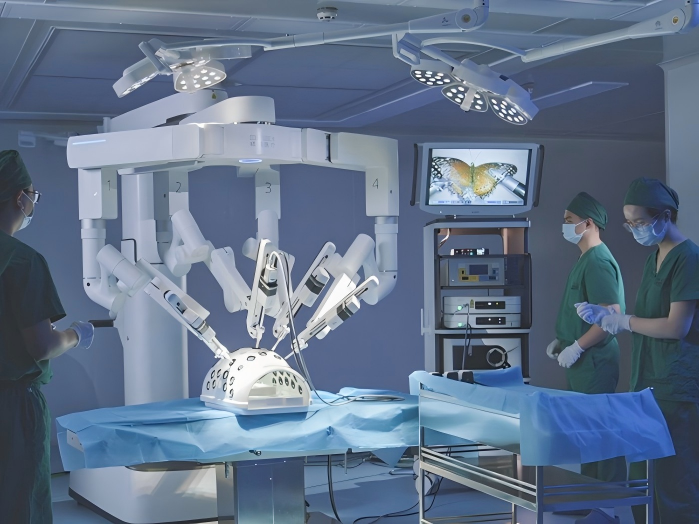

Reductor armónico miniatura para robots quirúrgicos mínimamente invasivos

¿Por qué los robots quirúrgicos mínimamente invasivos requieren transmisiones de precisión miniatura?

Los robots quirúrgicos mínimamente invasivos imponen algunos de los requisitos más exigentes a los sistemas de transmisión de precisión.

A diferencia de los robots industriales convencionales, un robot quirúrgico debe lograr un movimiento preciso dentro de un espacio mecánico muy limitado. El sistema de transmisión puede necesitar controlar un pequeño instrumento quirúrgico, una articulación de muñeca, un efector final o un mecanismo flexible, manteniendo al mismo tiempo dimensiones compactas, bajo juego, alta precisión de posicionamiento y repetibilidad fiable.

El desafío es aún mayor cuando el mecanismo de transmisión debe integrarse cerca del extremo distal de un instrumento quirúrgico.

Aquí es donde unaccionamiento armónico miniatura puede proporcionar una importante opción de transmisión.

HONPINE desarrollasoluciones de reductores armónicos miniatura para mecanismos robóticos compactos en los que las cajas de engranajes convencionales pueden ocupar demasiado espacio o introducir una holgura de transmisión excesiva.

La serie CSF-mini de HONPINE está diseñada conforme a los requisitos de los sistemas de movimiento de precisión miniatura y ofrece una solución de transmisión compacta para aplicaciones como robótica quirúrgica, articulaciones robóticas miniatura, instrumentos de precisión, mecanismos ópticos y otros equipos con espacio limitado.

Dos arquitecturas de transmisión para robots quirúrgicos mínimamente invasivos

La arquitectura de transmisión influye considerablemente en cómo un reductor armónico puede integrarse en un sistema robótico quirúrgico.

Desde una perspectiva mecánica, dos enfoques son particularmente relevantes.

Accionamiento externo con transmisión mediante tendones

En una arquitectura de accionamiento externo, el motor y el mecanismo de reducción se sitúan fuera del cuerpo del paciente o fuera del estrecho eje del instrumento.

La unidad de accionamiento externa genera el movimiento requerido, mientras que los tendones o cables transmiten el movimiento a través del eje del instrumento hasta el mecanismo distal.

Para esta arquitectura, la caja de engranajes armónica mini no necesariamente debe instalarse dentro del propio instrumento quirúrgico.

En su lugar, el reductor armónico puede integrarse en el actuador externo o módulo de accionamiento.

Esta disposición proporciona más espacio disponible para los componentes de transmisión y puede simplificar el acceso para el mantenimiento y la integración del sistema.

El principal desafío de ingeniería se traslada entonces al sistema de transmisión por tendones.

La elasticidad, la fricción, el recorrido, la pretensión y la histéresis de los cables pueden influir en la relación entre el movimiento del lado del motor y el movimiento del extremo distal. A medida que aumenta la distancia entre el actuador y el efector final, estos efectos pueden cobrar mayor importancia para el control de movimiento de alta precisión.

Accionamiento armónico miniatura integrado en el instrumento distal

Una arquitectura diferente coloca la transmisión miniatura directamente dentro del instrumento o cerca de la articulación de muñeca distal.

En esta configuración, un accionamiento armónico miniatura puede sustituir potencialmente parte de la larga trayectoria de transmisión por tendones.

El actuador y el mecanismo de reducción se sitúan mucho más cerca de la articulación móvil, permitiendo que la transmisión sea más directa.

Esta arquitectura resulta especialmente atractiva para robots quirúrgicos compactos de próxima generación, robots endoscópicos flexibles, instrumentos robóticos miniatura y otros sistemas donde el rendimiento del movimiento distal es crítico.

Sin embargo, los requisitos de ingeniería se vuelven considerablemente más exigentes.

La caja de engranajes armónica debe ocupar un espacio extremadamente reducido y, aun así, proporcionar el par requerido, el rendimiento de posicionamiento, la resistencia mecánica y la fiabilidad de servicio.

¿Por qué un accionamiento armónico miniatura puede ser valioso en la articulación de un instrumento robótico?

Una de las ventajas fundamentales de acercar la transmisión a la articulación es la reducción de las largas trayectorias de transmisión flexibles.

Un mecanismo accionado por tendones puede introducir elasticidad e histéresis entre el actuador y la articulación distal. Estos efectos pueden complicar el control preciso de posición y las estrategias de control relacionadas con la fuerza.

Con un accionamiento armónico miniatura situado más cerca de la articulación, la trayectoria de transmisión puede volverse más compacta y mecánicamente directa.

Esto puede ofrecer varias ventajas potenciales de ingeniería:

Elasticidad de transmisión reducida

Una trayectoria de transmisión mecánica más corta puede reducir la influencia de los tendones y cables flexibles largos en la respuesta de movimiento.

Control más directo de la articulación

Colocar el mecanismo de reducción cerca de la articulación puede hacer más directa la relación entre el movimiento del actuador y el de la articulación.

Transmisión compacta de precisión

Una caja de engranajes armónica miniatura puede proporcionar una alta relación de reducción dentro de un espacio de instalación limitado.

Movimiento con bajo juego

Un bajo juego de transmisión es importante cuando la articulación distal requiere un posicionamiento bidireccional preciso.

Alto potencial de integración

Un reductor miniatura puede integrarse con motores miniatura, codificadores, rodamientos y otros componentes para crear una articulación robótica compacta.

Estas características hacen que la tecnología de transmisión armónica miniatura sea especialmente interesante para instrumentos robóticos avanzados.

El desafío central: el tamaño de la transmisión

La miniaturización es uno de los mayores desafíos de ingeniería en los sistemas de transmisión para robótica quirúrgica.

Un robot industrial convencional puede disponer de suficiente espacio de instalación para un reductor, motor, rodamiento, codificador y freno relativamente grandes.

Un instrumento quirúrgico es fundamentalmente diferente.

El espacio mecánico puede ser extremadamente limitado, especialmente cerca del extremo distal del instrumento.

Cuando el diámetro disponible se aproxima al tamaño de solo unos milímetros o a la escala de centímetros, cada componente pasa a formar parte del problema de empaquetado.

El reductor debe competir por espacio con el motor, los rodamientos, el codificador, los componentes estructurales, el cableado y otros mecanismos.

Esto crea un difícil equilibrio de ingeniería:

Las dimensiones menores no pueden lograrse a costa del rendimiento de transmisión requerido.

Esta es una de las áreas en las que la tecnología de accionamiento armónico miniatura se vuelve especialmente desafiante.

¿Por qué miniaturizar una caja de engranajes armónica no consiste simplemente en reducir la escala de un reductor estándar?

Un error de concepto común es pensar que una caja de engranajes armónica miniatura puede crearse simplemente reduciendo las dimensiones de un reductor armónico mayor.

En la práctica, la miniaturización introduce un conjunto diferente de desafíos de fabricación e ingeniería.

A medida que disminuye el tamaño de los componentes críticos, las tolerancias de fabricación adquieren una importancia cada vez mayor en relación con las dimensiones generales del componente.

La corona flexible, la corona circular, el generador de onda, las interfaces de rodamientos y otros componentes de precisión deben mantener las relaciones geométricas requeridas dentro de un espacio mecánico muy reducido.

Al mismo tiempo, la estructura más pequeña debe soportar cargas repetidas y mantener características de engrane estables.

Esto significa que el desarrollo de reductores armónicos miniatura requiere más que un escalado geométrico.

Requiere una optimización específica de la estructura, los materiales, los procesos de fabricación, las tolerancias de montaje y la validación del rendimiento.

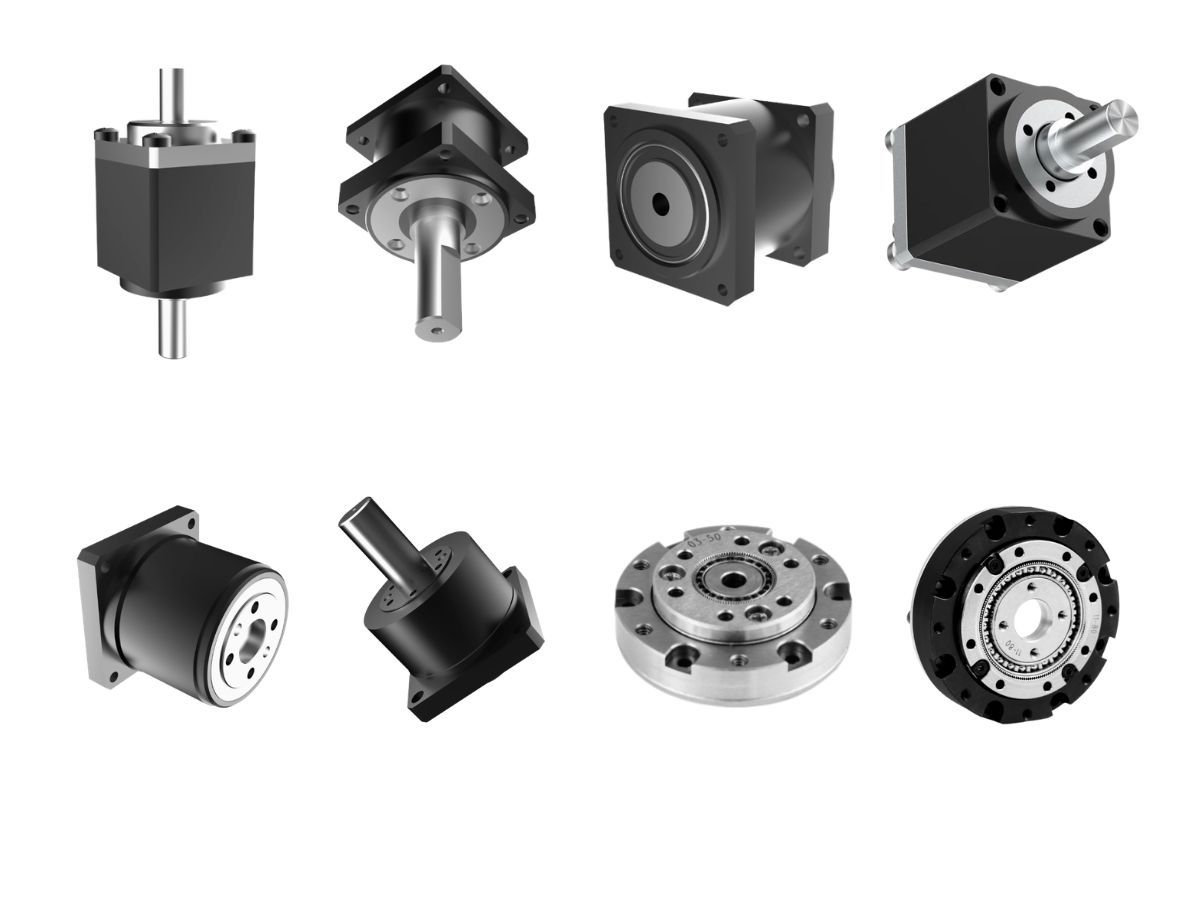

HONPINE CSF-Mini: transmisión armónica miniatura para sistemas robóticos compactos

La serie de reductores armónicos miniatura CSF-mini de HONPINE se desarrolla para aplicaciones de transmisión compacta de precisión donde el espacio de instalación es una restricción crítica.

La familia CSF-mini proporciona una solución para ingenieros que buscan integrar reducción armónica en mecanismos robóticos más pequeños sin utilizar una caja de engranajes armónica convencional de gran tamaño.

Dependiendo de la arquitectura requerida del sistema, un reductor armónico miniatura puede combinarse con un motor, codificador, rodamiento y sistema de control para crear una articulación compacta de precisión.

Esta arquitectura es relevante para articulaciones de robots miniatura, instrumentos robóticos, mecanismos ópticos, sistemas de posicionamiento de precisión y otras aplicaciones donde el volumen de transmisión afecta directamente al diseño global del equipo.

Para la robótica médica y quirúrgica, el método de integración específico debe evaluarse de acuerdo con la arquitectura completa del instrumento y los requisitos aplicables del sistema.

CSF-Mini para articulaciones robóticas miniatura

Las articulaciones robóticas miniatura requieren una combinación de características que puede ser difícil de lograr simultáneamente.

La articulación debe ser lo suficientemente pequeña para ajustarse al espacio mecánico disponible y, al mismo tiempo, proporcionar suficiente par de salida y movimiento bidireccional preciso.

Una caja de engranajes armónica miniatura puede servir como etapa de reducción entre un motor compacto y la articulación robótica.

La arquitectura resultante puede utilizarse en aplicaciones en las que los diseñadores necesitan equilibrar:

• Espacio de instalación limitado

• Alta relación de reducción

• Bajo juego

• Posicionamiento angular preciso

• Integración mecánica compacta

• Movimiento bidireccional repetido

• Alta densidad de par

Estos requisitos son relevantes no solo para robots quirúrgicos, sino también para manipuladores miniatura, robots flexibles, mecanismos de inspección, sistemas ópticos y articulaciones robóticas especializadas.

Accionamiento armónico miniatura para sistemas robóticos endoscópicos y flexibles

Los robots endoscópicos flexibles introducen otro nivel de complejidad mecánica.

El instrumento debe desplazarse a través de una trayectoria restringida mientras controla múltiples grados de libertad en el extremo distal.

Los mecanismos de transmisión largos tradicionales pueden introducir fricción, elasticidad, histéresis y complejidad de recorrido.

Un accionamiento armónico miniatura integrado cerca de una articulación distal ofrece un enfoque de diseño fundamentalmente diferente.

En lugar de transmitir todo el movimiento desde un actuador relativamente distante a través de un mecanismo flexible largo, el mecanismo de reducción puede posicionarse más cerca de la articulación.

Esto puede simplificar la trayectoria de transmisión mecánica y potencialmente mejorar la controlabilidad del mecanismo distal.

Sin embargo, dicha integración requiere una consideración cuidadosa del espacio disponible, el comportamiento térmico, los requisitos de esterilización, el sellado, los materiales, la lubricación, el montaje y la arquitectura global del dispositivo médico.

Estos requisitos deben evaluarse a nivel de sistema, en lugar de seleccionar el reductor únicamente según sus dimensiones externas.

La precisión importa más a medida que la transmisión se reduce

La miniaturización aumenta la importancia de la precisión de fabricación.

Cuando el reductor se hace más pequeño, incluso una pequeña desviación dimensional puede representar una proporción significativa de la geometría del componente.

Por esta razón, el rendimiento de un accionamiento armónico miniatura depende en gran medida de la precisión de sus componentes críticos y de su relación de montaje.

HONPINE se centra en la consistencia de fabricación de componentes clave de transmisión, incluida la corona flexible, la corona circular y el generador de onda.

Para aplicaciones miniatura, el objetivo no es simplemente fabricar una caja de engranajes más pequeña.

El objetivo es mantener características de transmisión estables dentro de un espacio mecánico considerablemente menor.

Bajo juego en transmisiones robóticas miniatura

El juego adquiere especial importancia cuando una caja de engranajes miniatura se utiliza para posicionamiento robótico de precisión.

En un mecanismo robótico quirúrgico, pequeños errores angulares en la etapa de transmisión pueden influir en la posición final de un instrumento distal.

El efecto se vuelve aún más significativo cuando el instrumento incorpora múltiples articulaciones o cuando los errores se acumulan a través de un mecanismo en serie.

Un accionamiento armónico miniatura de bajo juego puede ayudar a reducir la holgura mecánica dentro de la etapa de reducción y proporcionar una relación más predecible entre la rotación del motor y el movimiento de salida.

Sin embargo, la precisión real del sistema depende de más elementos que el reductor.

La resolución del codificador, la holgura de los rodamientos, la deformación estructural, el control del motor, las tolerancias de montaje y la arquitectura mecánica contribuyen al rendimiento final de posicionamiento.

Por lo tanto, la caja de engranajes armónica miniatura debe evaluarse como parte del sistema completo de control de movimiento.

El tamaño es solo una parte de la selección de un accionamiento armónico miniatura

Para un mecanismo robótico altamente compacto, elegir el reductor más pequeño posible no es necesariamente la mejor solución.

El reductor debe evaluarse conforme a los requisitos operativos completos.

Las consideraciones importantes incluyen el par de salida, la relación de reducción, la velocidad de rotación, la carga admisible, el juego, la rigidez torsional, el ciclo de trabajo, las dimensiones de instalación, la configuración del eje, la disposición de rodamientos, la integración del codificador y los requisitos ambientales.

Para la robótica quirúrgica, también pueden aplicarse requisitos adicionales a nivel de sistema según si la transmisión se sitúa dentro o fuera de la parte del instrumento en contacto con el paciente.

Esta distinción es crítica.

No debe asumirse automáticamente que un reductor destinado a un actuador externo es adecuado para integrarse en un instrumento quirúrgico distal.

La selección final debe basarse en el diseño completo del instrumento y los requisitos de validación aplicables.

¿Accionamiento externo o accionamiento armónico miniatura distal?

La elección entre una arquitectura externa accionada por tendones y un accionamiento armónico miniatura distal depende de las prioridades del sistema robótico.

Una arquitectura de accionamiento externo puede proporcionar mayor espacio de instalación para el motor y el mecanismo de reducción, y puede simplificar el acceso mecánico.

Un accionamiento armónico miniatura distal puede proporcionar una arquitectura de transmisión más compacta y directa, reduciendo potencialmente la influencia de la larga transmisión por tendones.

Ninguna de las arquitecturas es universalmente superior.

La solución adecuada depende del diámetro del instrumento, el número de grados de libertad, el par requerido de la articulación, la precisión de movimiento, la distancia de transmisión, las condiciones ambientales, la estrategia de esterilización y la arquitectura general del sistema.

Por esta razón, HONPINE recomienda evaluar la arquitectura de transmisión antes de seleccionar el modelo de reductor.

¿Por qué los accionamientos armónicos miniatura son relevantes para el futuro de la robótica quirúrgica?

A medida que los sistemas robóticos quirúrgicos continúan haciéndose más pequeños y más ágiles, la tecnología de transmisión debe evolucionar en consecuencia.

Los futuros instrumentos robóticos pueden requerir más grados de libertad dentro de espacios mecánicos más reducidos.

Esto crea demanda de motores, codificadores, rodamientos, transmisiones y sistemas de control integrados cada vez más compactos.

Un accionamiento armónico miniatura ofrece una solución potencial para lograr una transmisión de precisión de alta relación dentro de un espacio limitado.

La tecnología es especialmente relevante cuando el mecanismo robótico requiere dimensiones compactas, movimiento angular preciso y bajo juego mecánico.

Para HONPINE, la transmisión armónica miniatura no se limita a una arquitectura específica de robot médico.

Los mismos principios de ingeniería también pueden aplicarse a articulaciones robóticas miniatura, sistemas de posicionamiento óptico, instrumentos de precisión, manipuladores compactos y otros mecanismos con espacio limitado.

¿Por qué elegir HONPINE para soluciones de accionamiento armónico miniatura?

HONPINE desarrolla productos de reductores armónicos para sistemas de movimiento de precisión en los que el tamaño, la precisión, el rendimiento de transmisión y los requisitos de integración deben considerarse conjuntamente.

La serie CSF-mini proporciona una opción de caja de engranajes armónica miniatura para ingenieros que desarrollan mecanismos robóticos y de precisión compactos.

HONPINE puede ayudar a los clientes a evaluar el tamaño del reductor, la relación de reducción, los requisitos de salida, la configuración de instalación y los requisitos de integración de acuerdo con la aplicación objetivo.

Para sistemas robóticos avanzados, la solución de transmisión más adecuada no siempre es la caja de engranajes más pequeña disponible.

Es la caja de engranajes que proporciona el rendimiento de transmisión requerido, se adapta a la arquitectura mecánica y respalda las condiciones operativas necesarias.

Este enfoque a nivel de sistema es especialmente importante al desarrollar articulaciones robóticas miniatura y mecanismos altamente restringidos.

Conclusión

La robótica quirúrgica mínimamente invasiva representa una de las áreas de aplicación más exigentes para la transmisión de precisión miniatura.

Tanto si el sistema utiliza un actuador externo con transmisión por tendones como si integra un reductor miniatura directamente en una articulación robótica distal, la arquitectura de transmisión debe abordar restricciones severas de tamaño, precisión, respuesta mecánica y fiabilidad.

Un accionamiento armónico miniatura puede proporcionar una atractiva solución de transmisión cuando se requiere una caja de engranajes compacta, de alta relación y bajo juego.

La serie CSF-mini de HONPINE está diseñada para atender los requisitos de los sistemas de movimiento de precisión miniatura y proporciona una opción compacta de caja de engranajes armónica mini para articulaciones robóticas, instrumentos de precisión, mecanismos ópticos y otras aplicaciones con espacio limitado.

Para robots mínimamente invasivos y sistemas robóticos miniatura de próxima generación, el desafío ya no consiste simplemente en lograr una alta precisión de transmisión.

El desafío es lograr esa precisión dentro de un espacio mecánico extremadamente limitado.

Aquí es donde la tecnología de transmisión armónica miniatura cobra una importancia creciente.
