El requisito principal de una mesa giratoria de cinco ejes es lograr un corte continuo y suave de superficies espaciales complejas. Esto exige que la mesa giratoria no solo soporte las fuerzas de corte, sino que también exhiba una rigidez extremadamente alta y un juego absolutamente nulo. El Accionamiento Rotatorio Armónico Servo elimina fundamentalmente problemas como el juego, el desgaste y la deformación elástica inherentes a los sistemas de engranaje de tornillo sinfín, convirtiéndolo en la opción óptima para mesas giratorias de cinco ejes de alta gama.

Engranaje de Tornillo Sinfín vs. Motor DD vs. Accionamiento Rotatorio Armónico Servo

Las mesas giratorias de cinco ejes pueden utilizar engranajes de tornillo sinfín, motores DD (Direct Drive) o accionamientos rotatorios como sistemas de accionamiento. Entonces, ¿cuáles son las diferencias?

Engranaje de Tornillo Sinfín
Los engranajes de tornillo sinfín tienen una estructura simple y un costo bajo, con capacidad de autobloqueo. Sin embargo, su precisión se degrada con el uso prolongado. Son adecuados para máquinas herramienta de cinco ejes económicas y de gama baja.

Motor DD
Los motores DD no tienen transmisión por engranajes, logrando juego nulo y alta precisión. Sin embargo, para el mismo tamaño, ofrecen baja densidad de par, rigidez servo deficiente y altos costos de instalación y mantenimiento. Son adecuados para fabricantes de equipos originales con fuertes capacidades internas de I+D e integración, que requieren recursos significativos para abordar problemas de integración.

Accionamiento Rotatorio Armónico Servo
Los Accionamientos Rotatorios Armónicos Servo se utilizan típicamente para los ejes A y C de las mesas giratorias de cinco ejes (que constan de tres ejes lineales y dos ejes rotatorios). Ofrecen alta precisión, larga vida útil y bajo ruido. Son la mejor opción para máquinas herramienta de cinco ejes de alta gama, proporcionando la solución más confiable al considerar la precisión, rigidez y velocidad de manera integral.

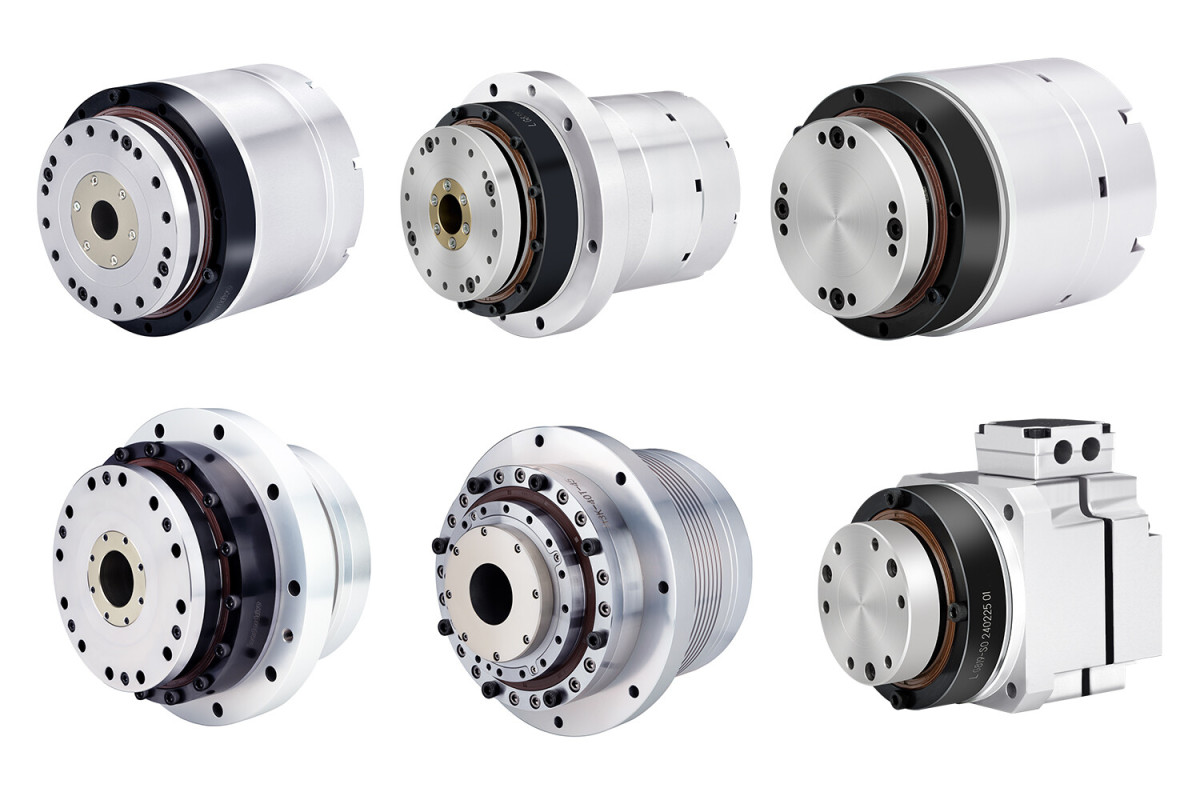

¿Por qué Elegir el Accionamiento Rotatorio Armónico Servo de HONPINE?

Los Accionamientos Rotatorios Armónicos Servo de HONPINE logran una precisión de posicionamiento repetitivo dentro de 10 segundos de arco. Con un diseño modular y una optimización continua del ajuste de tolerancias y cadenas dimensionales, garantizan una alta precisión rotacional tanto en estados de montaje en frío como en equilibrio térmico. Esto resuelve fundamentalmente los problemas de compatibilidad entre diferentes componentes de hardware y reduce los costos de mantenimiento.

Las mesas giratorias de cinco ejes modernas a menudo implican movimientos de interpolación de segmentos pequeños y alta frecuencia, lo que requiere capacidades de aceleración/desaceleración extremadamente rápidas y una alta respuesta dinámica. El Accionamiento Rotatorio Armónico Servo es la solución de accionamiento ideal y ofrece una relación costo-beneficio excepcional desde una perspectiva a largo plazo.
