¿Cómo logra un actuador Harmonic Drive una alta densidad de par?

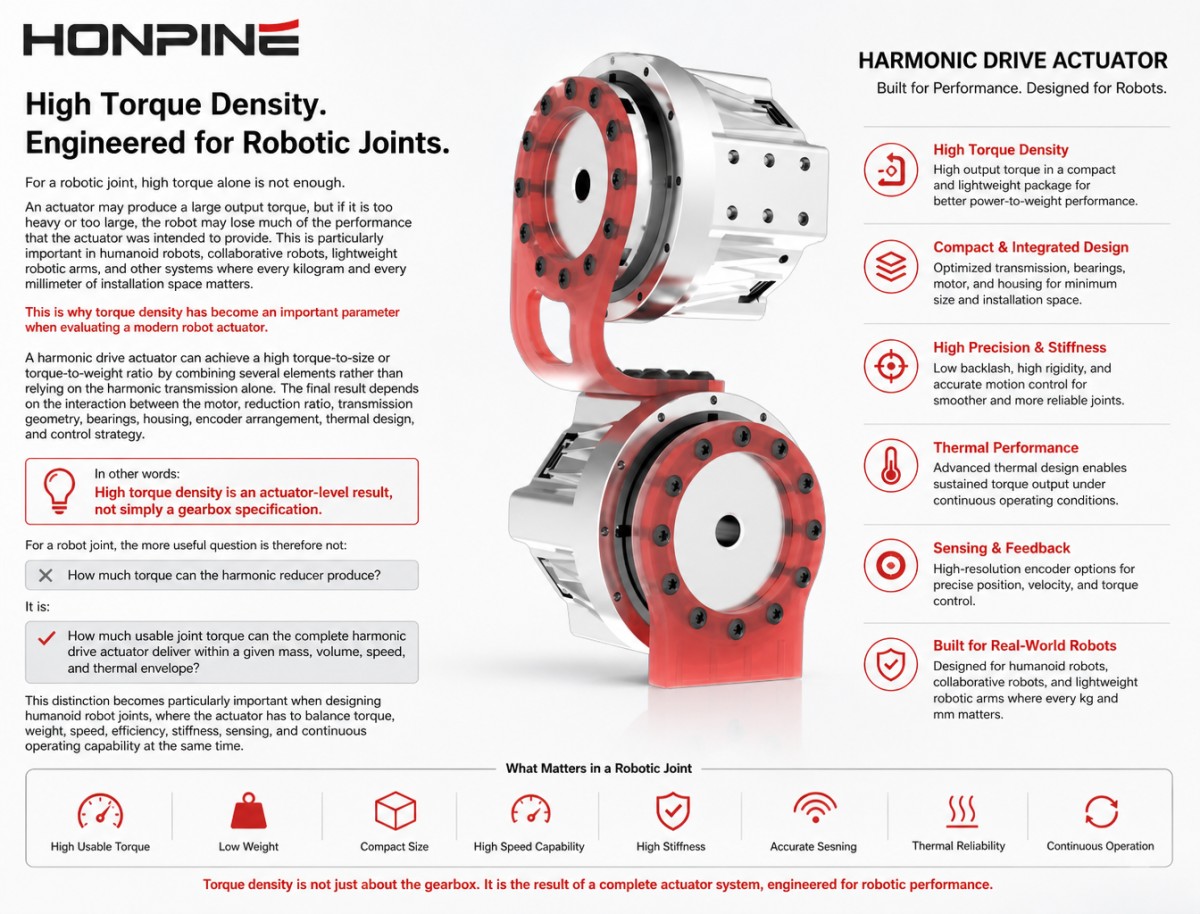

Introducción

Para una articulación robótica, un par motor elevado por sí solo no es suficiente.

Un actuador puede generar un par motor elevado, pero si es demasiado pesado o voluminoso, el robot puede perder gran parte del rendimiento para el que fue diseñado. Esto es especialmente importante en robots humanoides, robots colaborativos, brazos robóticos ligeros y otros sistemas donde cada kilogramo y cada milímetro de espacio de instalación son cruciales.

Por ello, la densidad de par se ha convertido en un parámetro importante a la hora de evaluar un actuador robótico moderno.

Un actuador de transmisión armónica puede lograr una alta relación par-tamaño o par-peso mediante la combinación de varios elementos, en lugar de depender únicamente de la transmisión armónica. El resultado final depende de la interacción entre el motor, la relación de reducción, la geometría de la transmisión, los cojinetes, la carcasa, la disposición del codificador, el diseño térmico y la estrategia de control.

En otras palabras:

La alta densidad de par es un resultado a nivel del actuador, no simplemente una especificación de la caja de cambios.

Por lo tanto, para una articulación robótica, la pregunta más útil no es:

¿Cuánto par motor puede producir el reductor armónico?

Es:

¿Cuánto par motor útil puede proporcionar el actuador de transmisión armónica completo dentro de un rango determinado de masa, volumen, velocidad y temperatura?

Esta distinción cobra especial importancia al diseñar articulaciones de robots humanoides, donde el actuador debe equilibrar simultáneamente el par, el peso, la velocidad, la eficiencia, la rigidez, la capacidad de detección y el funcionamiento continuo.

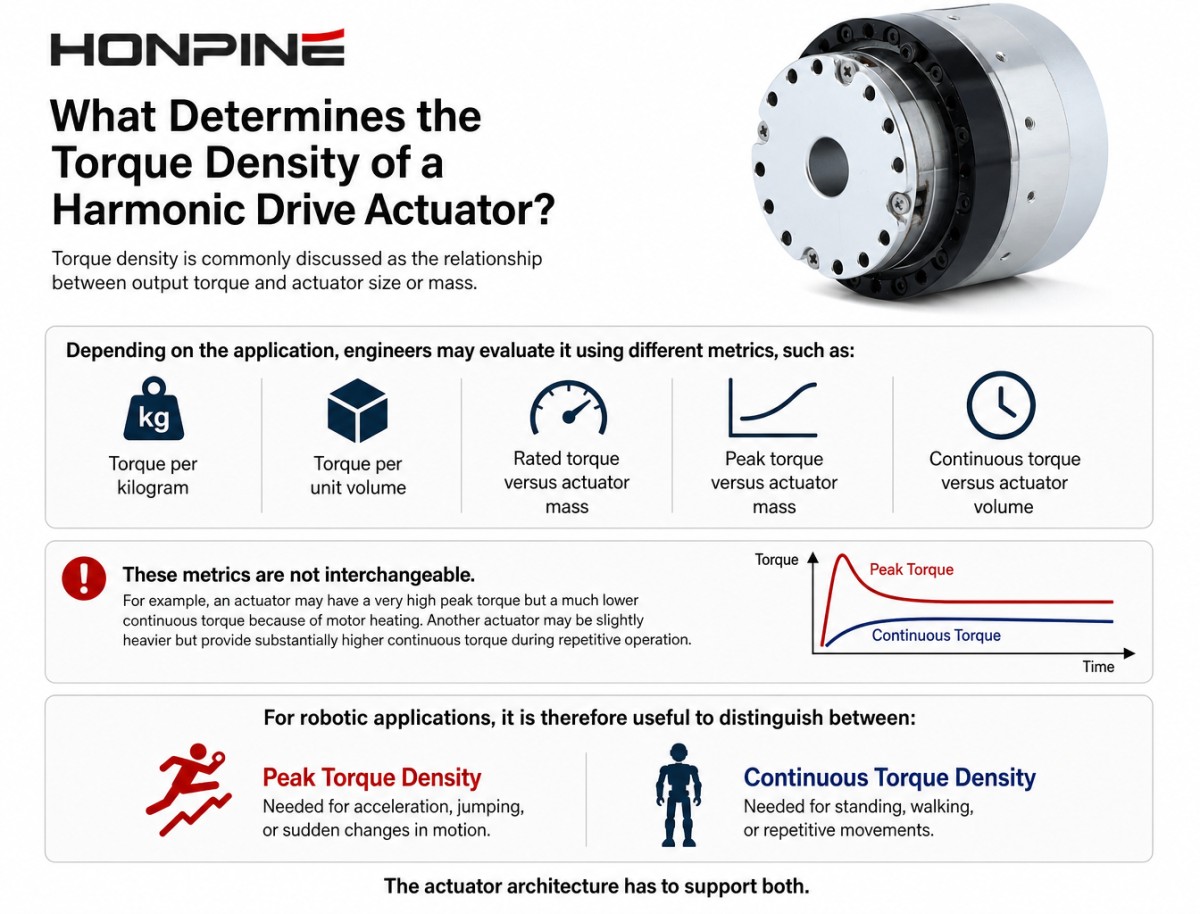

¿Qué determina la densidad de par de un actuador de transmisión armónica?

La densidad de par se suele describir como la relación entre el par de salida y el tamaño o la masa del actuador.

Dependiendo de la aplicación, los ingenieros pueden evaluarla utilizando diferentes métricas, como por ejemplo:

• Par motor por kilogramo

• Par motor por unidad de volumen

• Par nominal frente a la masa del actuador

• Par máximo en función de la masa del actuador

• Par continuo en función del volumen del actuador

• Estas métricas no son intercambiables.

Por ejemplo, un actuador puede tener un par máximo muy alto, pero un par continuo mucho menor debido al calentamiento del motor. Otro actuador puede ser ligeramente más pesado, pero proporcionar un par continuo sustancialmente mayor durante el funcionamiento repetitivo.

Por lo tanto, para aplicaciones robóticas, es útil distinguir entre:

Densidad de par máximo y densidad de par continuo

Un robot humanoide puede necesitar un par máximo elevado durante la aceleración, el salto o los cambios bruscos de movimiento, mientras que la misma articulación también necesita un par continuo suficiente para mantenerse de pie, caminar o realizar movimientos repetitivos.

La arquitectura del actuador debe ser compatible con ambos.

El motor establece el punto de partida para la densidad de par.

El reductor armónico no genera par por sí mismo.

El motor proporciona el par inicial, mientras que la transmisión convierte la velocidad y el par del motor en la fuerza de salida requerida en la articulación.

Una relación simplificada es:

Par motor → Reducción → Par de salida de la junta

Para una transmisión ideal:

Par de salida ≈ Par motor × Relación de reducción

En un actuador real, también deben tenerse en cuenta las pérdidas de transmisión.

Esto significa que seleccionar un motor con alta densidad de par es el primer paso para lograr un actuador de alta densidad de par.

Sin embargo, instalar un motor más grande no siempre es la mejor solución.

Un motor más grande puede aumentar:

• Masa del actuador

• Tamaño de la vivienda

• carga térmica

• Inercia del rotor

• Consumo de energía

En cambio, los diseñadores de actuadores deben encontrar un punto de funcionamiento adecuado donde el motor pueda proporcionar el par necesario sin ocupar un espacio excesivo ni añadir peso innecesario.

Esta es una de las razones por las que el diseño de actuadores integrados es importante.

El motor y la transmisión armónica deben considerarse como un solo sistema, en lugar de como componentes completamente independientes.

Una alta relación de reducción ayuda a multiplicar el par de salida.

Uno de los factores más importantes que contribuyen a la densidad de par armónico del actuador es la relación de reducción.

Una alta relación de reducción permite que un motor de alta velocidad relativamente pequeño produzca un par motor mucho mayor.

Por ejemplo, consideremos una transmisión simplificada:

Motor → Reducción armónica → Salida conjunta

Si el motor produce un determinado par de entrada, el mecanismo de reducción puede multiplicar el par de salida disponible en función de su relación de reducción y eficiencia de transmisión.

Esto permite que el motor funcione en un rango de velocidad donde puede suministrar potencia de manera eficiente, mientras que la caja de engranajes convierte esa velocidad en la salida de menor velocidad y mayor par que requiere la articulación del robot.

Sin embargo, una mayor tasa de reducción no significa automáticamente que sea mejor.

Aumentar la relación de reducción puede afectar a:

Velocidad de salida

• Eficiencia

• Capacidad de reversa

• Respuesta dinámica

• Punto de funcionamiento del motor

• Rendimiento térmico

Por lo tanto, la relación de reducción debe seleccionarse de acuerdo con los requisitos reales de par y velocidad de la junta.

¿Por qué una alta relación de reducción no implica automáticamente una alta densidad de par?

Este es un punto importante que a menudo se pasa por alto.

Supongamos que dos actuadores utilizan diferentes relaciones de reducción.

El actuador con una relación más alta puede producir un mayor par de salida con el mismo par motor.

Pero si para lograr esa proporción se requiere:

• Etapas de transmisión adicionales

• Componentes más grandes

• Cojinetes más pesados

• Una vivienda más grande

• Mayor capacidad de refrigeración

Es posible que el actuador en su conjunto no tenga una mejor densidad de par.

La métrica relevante es el rendimiento del actuador completo, no solo la relación de reducción.

Por eso, un buen actuador de transmisión armónica necesita estar equilibrado:

Par motor + Relación de reducción + Eficiencia + Masa + Volumen

en lugar de maximizar un solo parámetro.

La geometría de transmisión armónica contribuye a una capacidad de par compacta.

La arquitectura mecánica de una transmisión armónica es otra razón por la que puede lograr una capacidad de par sustancial dentro de un paquete relativamente compacto.

A diferencia de una disposición convencional de engranajes rectos, donde el par se transmite a través de un par de engranajes relativamente simple, la transmisión armónica utiliza múltiples acoplamientos de dientes entre la estría flexible y la estría circular.

Esto permite que la carga transmitida se distribuya entre múltiples puntos de contacto.

El resultado es una arquitectura de transmisión capaz de ofrecer un par motor significativo dentro de un diámetro compacto.

En el caso de una articulación robótica, esto es importante porque el actuador a menudo tiene que caber dentro de un espacio mecánico limitado.

El espacio disponible puede estar ya ocupado por:

• Componentes estructurales

• Aspectos

• Alambrado

• Sensores

• Componentes del motor

• Rutas de enfriamiento

Por lo tanto, una transmisión que pueda proporcionar el par necesario sin aumentar significativamente el diámetro de la junta puede contribuir directamente a la densidad de par a nivel del actuador.

El cojinete de salida forma parte de la ecuación de densidad de par.

Un error común al comparar actuadores de robots es centrarse únicamente en el motor y el reductor.

El cojinete de salida también puede influir significativamente en el tamaño y la masa final del actuador.

Una articulación robótica no solo transmite par de torsión rotacional.

También puede experimentar:

• Cargas radiales

• Cargas axiales

• Momentos decisivos

• Fuerzas externas

• Impactos dinámicos

Por lo tanto, el actuador necesita una disposición de cojinetes de salida adecuada.

Si el rodamiento es de tamaño excesivo, el actuador se vuelve más pesado.

Si el tamaño es insuficiente, es posible que el actuador no proporcione la durabilidad mecánica o la rigidez necesarias.

Un actuador de transmisión armónica bien diseñado integra la transmisión y la estructura de cojinetes, de modo que la articulación pueda soportar las cargas externas previstas sin aumentar innecesariamente el tamaño total del conjunto.

Esto es particularmente importante para las articulaciones de los robots humanoides.

Por ejemplo, un actuador de rodilla o tobillo puede experimentar momentos externos significativos que no están representados únicamente por el par motor.

El diseño de la carcasa puede aumentar o reducir la densidad de torsión.

La carcasa del actuador es otra parte de la ecuación de par-densidad.

Una vivienda debe proporcionar:

• Rigidez estructural

• Soporte de apoyo

• Alineación de engranajes

• Disipación de calor

• Protección para componentes internos

Pero el exceso de material de construcción aumenta el peso.

El reto consiste, por lo tanto, en lograr la rigidez suficiente con la mínima masa innecesaria.

Esto es especialmente relevante en los robots humanoides.

Un actuador pesado instalado cerca de la cadera o la rodilla no solo aumenta la masa total del robot, sino que también puede incrementar la carga que deben mover las articulaciones posteriores.

Esto crea un efecto en cascada:

Actuador más pesado → Mayor carga en la articulación → Mayor par requerido → Actuador más grande → Mayor masa total

Romper este ciclo es una de las razones por las que los actuadores ligeros y de alta densidad de par son importantes para la robótica humanoide.

La densidad de par depende del par continuo, no solo del par máximo.

Al comparar actuadores de transmisión armónica, el par máximo puede parecer impresionante en una hoja de especificaciones.

Sin embargo, el par máximo suele estar asociado a un funcionamiento de corta duración.

Para muchos robots, el par motor continuo es igualmente importante.

Imaginemos un robot humanoide de pie.

Es posible que las articulaciones de las piernas necesiten generar torsión de forma continua, en lugar de solo durante unos segundos.

Del mismo modo, un brazo robótico que realiza tareas de ensamblaje repetitivas puede funcionar durante horas.

En estas situaciones, la métrica útil se acerca más a:

Par de salida continuo / Masa del actuador

en vez de:

Par máximo de salida / Masa del actuador

Por lo tanto, un actuador bien diseñado necesita gestionar:

• pérdidas de cobre del motor

• Pérdidas de hierro

• Pérdidas por soporte

• Pérdidas de transmisión

• Transferencia de calor

• Temperatura ambiente

• Ciclo de trabajo

Un par máximo elevado es útil, pero una alta densidad de par continuo suele ser más relevante para el rendimiento real de los robots.

La gestión térmica establece un límite práctico a la densidad de par.

El par motor genera calor.

Esto crea una relación importante entre la densidad de par y el diseño térmico.

A medida que disminuye el tamaño del actuador, también puede disminuir la superficie disponible para la disipación del calor.

Al mismo tiempo, un actuador compacto puede tener menos espacio interno para:

• disipadores de calor

• Canales de refrigeración

• Aficionados

• Interfaces térmicas

Por lo tanto, el actuador debe gestionar el calor dentro de un espacio físico más reducido.

Por este motivo, aumentar la densidad de par indefinidamente no es realista.

El diseñador del actuador debe encontrar un equilibrio entre:

Par motor → Corriente → Calor → Temperatura → Capacidad de funcionamiento continuo

Un actuador que alcanza un par motor extremadamente alto durante unos segundos, pero que se sobrecalienta durante el funcionamiento normal, puede no ser adecuado para un robot de producción.

Por ello, el rendimiento térmico debe evaluarse junto con las especificaciones de par motor.

La eficiencia influye directamente en la densidad de par útil.

La eficiencia de la transmisión armónica es otro factor que afecta al rendimiento del actuador.

No toda la potencia mecánica de entrada se convierte en potencia de salida útil.

Parte de la energía se pierde a través de:

• Deformación de engranajes

• Fricción

• Pérdidas por soporte

• Lubricación

• Caza de focas

• Otros efectos mecánicos

• Estas pérdidas se convierten en calor.

La relación se puede simplificar de la siguiente manera:

Potencia de entrada → Potencia de salida útil + Pérdidas

Mayores pérdidas de transmisión implican que se debe disipar más calor del actuador.

Esto puede reducir la cantidad de par que el actuador puede suministrar de forma continua.

Por lo tanto, al comparar dos actuadores de transmisión armónica con un par máximo similar, es útil examinar:

• Par nominal

• Par continuo

• Eficiencia

• Velocidad de entrada

• Ciclo de trabajo

• Clasificación térmica

• en lugar de depender únicamente del par máximo.

¿Por qué el peso del actuador importa más que el peso del reductor?

En el caso de una máquina industrial estacionaria, añadir varios cientos de gramos puede tener poco efecto en el rendimiento del sistema.

Para un robot humanoide, la situación es diferente.

Cada actuador contribuye a la masa móvil total del robot.

Si, por ejemplo, se instala un actuador en la parte superior de la pierna, su masa pasa a formar parte de la carga que otras articulaciones necesitan mover.

Esto significa que la masa del actuador puede influir en:

• Aceleración

• consumo de energía

• eficiencia al caminar

• Equilibrio dinámico

• Carga útil

• Requisitos de par de apriete de la junta

Por lo tanto, un actuador ligero con un par absoluto ligeramente inferior puede resultar a veces más útil que un actuador más pesado con un par máximo superior.

Por ello, la relación par-peso es cada vez más importante en el diseño de actuadores para robots humanoides.

El tamaño del motor y la relación de reducción deben coincidir.

Un actuador de transmisión armónica no puede optimizarse seleccionando el reductor independientemente del motor.

El motor y la transmisión deben funcionar como un conjunto coordinado.

Por ejemplo, un diseñador puede tener dos enfoques posibles:

Opción A

Motor grande + menor relación de reducción

Opción B

Motor más pequeño + mayor relación de reducción

Ambos enfoques pueden producir un par motor de salida similar.

Sin embargo, pueden tener características muy diferentes:

• Masa

• Volumen

• Eficiencia

• Velocidad

• Comportamiento térmico

• Respuesta dinámica

• Costo

La mejor solución depende de la articulación a la que se dirige.

Para una muñeca humanoide compacta, minimizar la masa y el diámetro puede ser fundamental.

Para una junta industrial sometida a cargas elevadas, el par de torsión continuo y la rigidez pueden ser más importantes.

Por eso, la optimización del actuador debe comenzar con el perfil de funcionamiento real de la articulación, en lugar de partir de un tamaño de caja de engranajes predefinido.

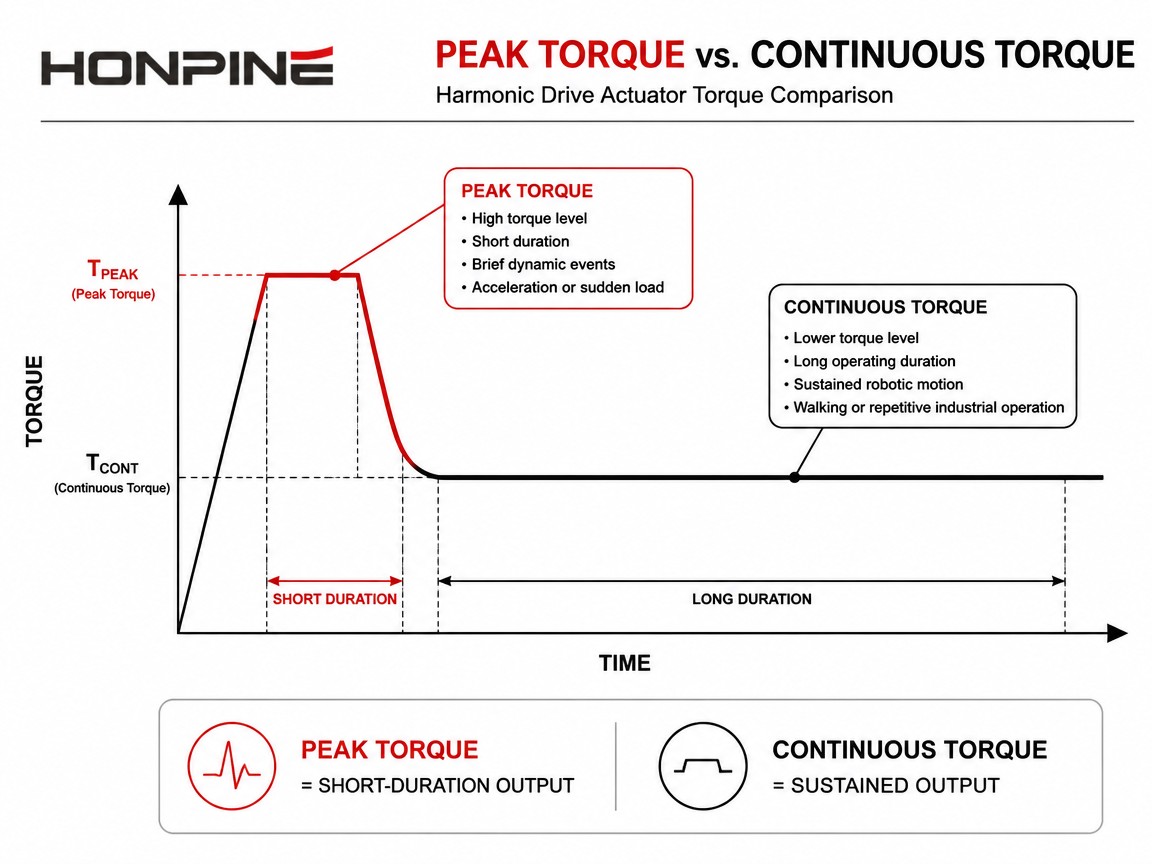

El par máximo, el par nominal y el par continuo deben evaluarse por separado.

Al evaluar un actuador de transmisión armónica, no se deben considerar intercambiables los tres valores de par.

Par máximo

El par máximo representa el par máximo que el actuador puede suministrar en condiciones específicas durante un tiempo limitado.

Es importante para:

Aceleración

Movimiento dinámico a corto plazo

Respuesta al impacto

Cambios rápidos de dirección

Par nominal o continuo

El par nominal representa el par que el actuador puede suministrar en condiciones de funcionamiento definidas para un funcionamiento continuo.

Esto es más relevante para:

• Caminando

• Movimiento repetitivo

• Operación industrial continua

• Carga sostenida

Capacidad de sobrecarga

Algunas aplicaciones también requieren capacidad de sobrecarga a corto plazo.

Esto puede ser importante cuando un robot experimenta:

• Aceleración repentina

• Impacto externo

• Frenado de emergencia

• Cambios de carga inesperados

La relación entre estos valores ofrece una imagen mucho más clara de la capacidad real del actuador que un único valor de par.

¿Por qué la densidad de torsión es especialmente importante para las articulaciones de los robots humanoides?

Los robots humanoides imponen restricciones inusualmente estrictas al diseño de sus actuadores.

Una articulación humanoide a menudo tiene que encajar dentro de una estructura corporal diseñada en torno a dimensiones humanas aproximadas.

Al mismo tiempo, debe proporcionar el par motor suficiente para mover la masa del robot.

Esto crea requisitos contrapuestos:

Tamaño pequeño

↓

Peso ligero

↓

Alto par motor

↓

Alta velocidad

↓

Alta eficiencia

↓

Estabilidad térmica

El actuador tiene que equilibrarlos todos.

Esto resulta particularmente difícil en:

• Articulaciones de la cadera

• articulaciones de la rodilla

• Articulaciones del tobillo

• Articulaciones del hombro

• Articulaciones del codo

Por lo tanto, el actuador óptimo para cada articulación puede ser diferente.

Una articulación de pierna de alto par puede priorizar el par continuo y el rendimiento térmico, mientras que un actuador de muñeca puede priorizar la baja masa, las dimensiones compactas y la baja inercia.

La densidad de par no es lo mismo que la densidad de potencia.

Estos dos términos a veces se confunden.

La densidad de par describe la cantidad de par que un actuador puede proporcionar en relación con su masa o volumen.

La densidad de potencia también tiene en cuenta la velocidad de rotación.

Una relación simplificada es:

Potencia = Par motor × Velocidad angular

Esto significa que un actuador con un par motor extremadamente alto pero una velocidad relativamente baja puede no tener la misma densidad de potencia que un actuador más rápido.

Para los robots dinámicos, ambas métricas pueden ser importantes.

Por ejemplo:

Un actuador de rodilla puede requerir un par motor elevado a una velocidad moderada.

Un actuador de muñeca puede requerir un par motor menor pero una alta velocidad.

El sistema de accionamiento de las ruedas de un robot móvil puede requerir un par motor continuo y una velocidad de rotación relativamente alta.

Por lo tanto, la selección del actuador debe tener en cuenta todo el rango de funcionamiento par-velocidad, en lugar de una única cifra de densidad de par.

¿Cómo afecta la integración del codificador a la arquitectura del actuador?

Los sensores no generan par motor directamente, pero influyen en la eficacia con la que el actuador puede utilizar el par motor disponible.

Un actuador de transmisión armónica puede incorporar:

• Codificador del lado del motor

• Codificador de salida

• Codificadores duales

• Sensor de par

• Detección de temperatura

Un codificador en el lado del motor puede proporcionar información para el control del motor.

Un codificador de salida puede medir la posición real de la articulación de salida después del mecanismo de reducción.

Para aplicaciones que requieren un control de articulación de alta precisión, la medición del eje de salida puede proporcionar información que no se puede obtener únicamente del codificador del motor.

Esto es especialmente relevante cuando el actuador necesita compensar:

• Errores de transmisión

• Deformación elástica

• cargas externas

• Desviaciones de posición

Por lo tanto, la integración de sensores debe considerarse como parte de la arquitectura completa del actuador.

¿Mejora un sensor de par el rendimiento efectivo de un actuador de alta densidad de par?

Un sensor de par no aumenta la capacidad de par mecánico del actuador.

Su valor es diferente.

Proporciona al controlador información sobre el par que se transmite a través de la articulación.

Esto puede brindar soporte a:

• Control de par

• Control de fuerza

• Detección de colisiones

• Control de cumplimiento

• Detección de contacto

Para los robots humanoides, esta información puede ser particularmente útil durante:

• Caminando

• Manipulación de objetos

• interacción física

• Control de equilibrio

• Tareas con gran cantidad de contactos

Sin embargo, añadir un sensor de par también añade:

• Masa

• Volumen

• Costo

• Requisitos de integración mecánica

Por lo tanto, la selección de sensores se convierte en otra parte del problema de optimización de la relación par-densidad.

El objetivo no es simplemente integrar tantos sensores como sea posible.

El objetivo es lograr la capacidad de detección requerida sin aumentar innecesariamente la masa y el volumen del actuador.

La densidad de par del actuador de transmisión armónica es una optimización a nivel de sistema.

Los factores anteriores demuestran por qué la densidad de par no puede atribuirse únicamente al reductor armónico.

Un actuador completo incluye múltiples elementos:

• Motor

• Transmisión armónica

• Aspectos

• Alojamiento

• Codificador

• Conductor

• Sensores

• Estructura térmica

La densidad de par final viene determinada por el conjunto completo.

Por ejemplo, un actuador puede utilizar un reductor armónico de muy alto rendimiento, pero aun así tener un rendimiento de par-peso deficiente si:

• El motor es de tamaño excesivo.

• La carcasa es innecesariamente pesada.

• La disposición de los cojinetes es ineficiente.

• El sistema de refrigeración añade masa excesiva

• El controlador está físicamente separado del actuador.

• La arquitectura del sensor está mal integrada.

Por eso, el diseño de actuadores integrados puede ofrecer una ventaja sobre el simple ensamblaje de componentes individuales.

¿Cómo puede el diseño integrado mejorar la relación par-peso?

La integración permite a los diseñadores optimizar los componentes en torno a una estructura mecánica común.

En lugar de diseñar:

Motor → Caja de engranajes independiente → Codificador independiente → Carcasa independiente → Controlador independiente

El sistema puede diseñarse de la siguiente manera:

Motor integrado + Reductor armónico + Codificador + Electrónica + Salida conjunta

Esto puede reducir los duplicados:

• Viviendas

• Estructuras de montaje

• Conectores

• Ejes

• Acoplamientos

• Interfaces mecánicas

El resultado puede ser un actuador más compacto con una masa total del sistema menor.

Por lo tanto, para aplicaciones robóticas, la comparación importante no es:

¿Qué reductor es más ligero?

pero:

¿Qué actuador completo ofrece el rendimiento articular requerido con la menor masa y volumen prácticos?

¿Por qué es importante la integración mecánica en las articulaciones de robots de alto par?

Un par motor elevado genera cargas mecánicas en todo el actuador.

El motor, el reductor, los cojinetes, la carcasa, el eje y la estructura de montaje deben soportar estas cargas.

Si el actuador se diseña como un conjunto de componentes no relacionados entre sí, las interfaces mecánicas pueden llegar a ser innecesariamente grandes.

Una arquitectura integrada permite al diseñador optimizar:

• Colocación de los cojinetes

• Rutas de carga

• Espesor de la carcasa

• Geometría del eje

• Posición del motor

• Posición del codificador

• Trayectorias de calor

Esto puede mejorar la relación entre la masa estructural y el par motor útil.

En el caso de una articulación robótica, esto es importante porque el actuador no es simplemente un componente de transmisión.

Forma parte del sistema estructural del robot.

¿Qué limita la densidad de par de un actuador de transmisión armónica?

Existen varias limitaciones prácticas.

Límites térmicos del motor

El motor no puede producir un par motor ilimitado de forma continua porque la corriente genera calor.

Límites de carga de transmisión

La transmisión armónica tiene límites de par y vida útil definidos.

Capacidad de carga

El cojinete de salida debe soportar tanto las cargas relacionadas con el par motor como las fuerzas externas en la articulación.

Rigidez de la carcasa

La carcasa debe permanecer suficientemente rígida bajo carga.

Disipación térmica

El calor generado en el interior del actuador debe transferirse a la estructura circundante.

Requisitos de velocidad

Un par motor elevado a alta velocidad genera una demanda de potencia y térmica sustancialmente mayor.

Restricciones de peso

Agregar material estructural puede aumentar la capacidad de carga, pero una masa excesiva reduce la densidad de par a nivel del actuador.

Estas restricciones interactúan entre sí.

Mejorar un parámetro puede afectar negativamente a otro.

Por eso, el diseño de actuadores es fundamentalmente un problema de optimización.

¿Cómo comparar la densidad de par de dos actuadores de transmisión armónica?

Al comparar dos actuadores, evite comparar únicamente su par máximo.

Una mejor comparación debería incluir:

1. Par de salida continuo

¿Cuánto par motor puede suministrar el actuador durante un funcionamiento continuo?

2. Par máximo de salida

¿Cuánto par motor puede proporcionar durante eventos dinámicos cortos?

3. Masa del actuador

¿El valor de par incluye el actuador completo?

4. Dimensiones generales

¿Cuál es el diámetro, la longitud y el volumen de instalación?

5. Velocidad de salida

¿Puede el actuador proporcionar el par motor necesario a la velocidad requerida?

6. Eficiencia

¿Cuánta potencia de entrada se convierte en potencia mecánica útil?

7. Clasificación térmica

¿Puede el actuador mantener su par nominal sin exceder su temperatura admisible?

8. Configuración del codificador

¿La retroalimentación se mide en el motor, en el eje de salida o en ambos?

9. Capacidad de carga externa

¿Puede el rodamiento de salida soportar las cargas radiales, axiales y de momento requeridas?

10. Ciclo de trabajo

¿El actuador está diseñado para un funcionamiento intermitente o continuo?

Este enfoque permite realizar una comparación mucho más significativa que simplemente seleccionar el actuador con el mayor valor de par.

¿Cómo mejorar la densidad de par en un actuador de transmisión armónica?

Si un actuador necesita una mayor densidad de par, los ingenieros pueden analizar varias áreas simultáneamente.

Optimización del punto de funcionamiento del motor

Seleccione un motor que proporcione el par motor requerido sin una masa excesiva ni un gasto térmico excesivo.

Optimizar la relación de reducción

Elija una relación de reducción que equilibre la multiplicación del par, la velocidad, la eficiencia y la respuesta dinámica.

Reducir la masa estructural

En lugar de simplemente aumentar el grosor del material, utilice una carcasa y una trayectoria de carga diseñadas adecuadamente.

Optimizar la disposición de los rodamientos

Seleccione las dimensiones del rodamiento de acuerdo con las cargas radiales, axiales y de momento reales.

Mejorar la disipación del calor

Una mejor disipación del calor permite que el actuador mantenga un par motor continuo más elevado sin un aumento excesivo de la temperatura.

Integrar la electrónica

Cuando sea apropiado, la electrónica de accionamiento integrada puede reducir el hardware y el cableado externos.

Optimización de la integración de sensores

Utilice la arquitectura de retroalimentación que requiere la aplicación sin agregar componentes innecesarios.

Los mejores resultados suelen obtenerse optimizando varios parámetros conjuntamente, en lugar de maximizar el rendimiento de un solo componente.

Densidad de par del actuador de transmisión armónica para diferentes aplicaciones robóticas

La densidad de par requerida depende en gran medida de la aplicación.

Piernas de robot humanoide

Los actuadores de las piernas suelen requerir:

• Alto par motor continuo

• Par máximo elevado

• Masa baja

• Respuesta dinámica elevada

• Estabilidad térmica

La relación par-peso cobra especial importancia porque la masa del actuador influye directamente en los requisitos energéticos totales del robot.

Brazos robóticos humanoides

Las articulaciones del brazo generalmente requieren un equilibrio diferente entre:

• Esfuerzo de torsión

• Velocidad

• Peso

• Rango de movimiento

• Precisión

Muñecas robóticas

Los actuadores de muñeca suelen hacer mayor hincapié en:

• Tamaño compacto

• Baja inercia

• Peso ligero

• Alta precisión de posicionamiento

Articulaciones de robots colaborativos

Los cobots pueden requerir:

• Embalaje compacto

• Baja reacción

• Movimiento suave

• Detección de par

• Interacción controlada con cargas externas

Articulaciones de robots industriales

Los robots industriales pueden priorizar:

• Par nominal

• Repetibilidad

• Rigidez

• vida de servicio

• Operación continua

Esto demuestra por qué no existe un único objetivo de densidad de par que se aplique a todos los robots.

¿Por qué la densidad de par continua puede ser más importante que la densidad de par máxima?

En el caso de los robots de producción, la especificación más impresionante no siempre es la más útil.

Un par máximo elevado puede ser valioso para el movimiento dinámico, pero el actuador también necesita funcionar de forma fiable durante la mayor parte de su ciclo de trabajo.

Por ejemplo, un robot humanoide puede pasar un tiempo considerable:

• De pie

• Caminando

• Mantener el equilibrio

• Sosteniendo un objeto

Estas actividades requieren una salida sostenida del actuador.

Del mismo modo, un robot industrial puede repetir el mismo movimiento miles de veces.

Para estas aplicaciones, la densidad de par continua puede ser una métrica de ingeniería más útil que la densidad de par máxima.

Una forma práctica de evaluar actuadores de alta densidad de par

Antes de seleccionar un actuador de transmisión armónica, defina el perfil de funcionamiento real de la junta.

Como mínimo, determine:

• Par continuo requerido

• Par máximo requerido

• Velocidad requerida

• Aceleración

• Ciclo de trabajo

• Carga externa

• Espacio de instalación

• Masa máxima del actuador

• Temperatura ambiente

• Condiciones de refrigeración

• Precisión de posición requerida

• Detección de par requerida

• Interfaz de comunicación

Luego, compare el actuador completo con esos requisitos.

Esto evita un error común:

Seleccionar un actuador basándose en una única especificación principal.

Un actuador de 100 Nm no es necesariamente mejor que uno de 80 Nm si el modelo de 100 Nm es significativamente más pesado, más grande, menos eficiente o incapaz de mantener el par requerido durante el ciclo de trabajo real.

El futuro de los actuadores armónicos de alta densidad de par

A medida que los robots se vuelven más compactos y dinámicos, el desarrollo de actuadores va más allá del simple aumento del par máximo.

Es probable que los futuros diseños de actuadores se centren en la optimización combinada de:

• Densidad de par

• Densidad de potencia

• Eficiencia

• Rendimiento térmico

• Detección

• Integración de control

• Peso

• Rigidez mecánica

Esto es particularmente relevante para los robots humanoides.

Un actuador humanoide de alto rendimiento puede necesitar combinar una transmisión armónica de precisión con:

• Codificadores de alta resolución

• Control de motor integrado

• Detección de par

• Rodamientos compactos

• Carcasa ligera

• Trayectorias térmicas eficientes

• Comunicación de alta velocidad

El resultado ya no es simplemente un motor con una caja de cambios.

Se convierte en un actuador robótico de articulación completo, diseñado en función de los requisitos mecánicos y de control del robot.

¿Cómo aborda HONPINE el diseño de actuadores armónicos de alta densidad de par?

Para aplicaciones robóticas, HONPINE desarrolla soluciones integradas de actuadores armónicos y articulaciones robóticas que combinan la transmisión de precisión con tecnologías de motor, detección y control.

Dependiendo de la arquitectura del actuador, el sistema integrado puede incorporar:

• Transmisión armónica

• Servomotor

• Codificador de alta resolución

• Retroalimentación de posición del lado de salida

• Controlador integrado

• Detección de par

• Interfaces de comunicación industrial

El objetivo no es simplemente maximizar el par motor de un componente.

En cambio, el actuador debe proporcionar un equilibrio adecuado entre:

Par de salida + Peso + Tamaño + Velocidad + Precisión + Rendimiento térmico

Este enfoque es particularmente relevante para las articulaciones de robots humanoides, robots colaborativos, brazos robóticos y otras aplicaciones donde la masa del actuador y el espacio de instalación afectan directamente el rendimiento del sistema.

Para aplicaciones que requieren retroalimentación de fuerza, una arquitectura integrada de detección de par puede brindar mayor soporte al control de par, el movimiento adaptable y la interacción con cargas externas.

Preguntas frecuentes sobre la densidad de par de los actuadores de transmisión armónica

¿Qué hace que un actuador de transmisión armónica alcance una alta densidad de par?

La alta densidad de par se logra gracias al diseño combinado del motor, la transmisión armónica, la relación de reducción, los cojinetes, la carcasa, el sistema térmico y la arquitectura de control. La transmisión armónica proporciona una alta multiplicación de par en un paquete compacto, pero la densidad de par a nivel del actuador depende del sistema completo.

¿Una mayor relación de reducción armónica siempre aumenta la densidad de par?

No. Una mayor relación de reducción puede aumentar el par motor de un motor determinado, pero también puede afectar la velocidad de salida, la eficiencia, la capacidad de inversión de giro y el rendimiento térmico. Es necesario evaluar el actuador completo en lugar de centrarse únicamente en la relación de reducción.

¿Es más importante la densidad de par que el par máximo?

Para muchas aplicaciones robóticas, sí. Un par máximo elevado no implica necesariamente que un actuador pueda suministrar un par elevado de forma continua. Deben tenerse en cuenta la relación par-peso, el par continuo, el ciclo de trabajo y el rendimiento térmico.

¿Por qué es importante la densidad de torque para los robots humanoides?

Los robots humanoides tienen estrictas limitaciones de peso y espacio. Un actuador ligero con un par motor elevado puede reducir la masa total del robot y contribuir a mejorar la aceleración, la eficiencia energética, el equilibrio y el rendimiento dinámico.

¿Cómo afecta el peso del actuador al rendimiento del robot humanoide?

La masa del actuador se convierte en parte de la carga móvil del robot. Los actuadores más pesados pueden aumentar el par requerido en otras articulaciones, especialmente en los mecanismos de las piernas. Por lo tanto, reducir la masa del actuador manteniendo un par suficiente puede mejorar la eficiencia general del sistema.

¿Puede un actuador armónico proporcionar tanto un par motor elevado como una alta velocidad?

Depende del diseño del actuador y de las condiciones de funcionamiento. Las altas relaciones de reducción aumentan el par de salida, pero reducen la velocidad de salida. El motor, la relación de reducción, el diseño térmico y la eficiencia de la transmisión deben ajustarse al rango de par-velocidad de funcionamiento requerido.

¿Qué es más importante: el par máximo o el par continuo?

Depende de la aplicación. El par máximo es importante para la aceleración y los eventos dinámicos cortos, mientras que el par continuo es fundamental para cargas sostenidas y operaciones repetitivas. En el caso de los robots de producción, ambos deben evaluarse.

¿Añadir un sensor de par reduce la densidad de par?

Un sensor de par puede añadir masa, volumen y complejidad mecánica. Sin embargo, si se integra de forma eficiente en la arquitectura del actuador, se puede minimizar el peso adicional a la vez que se proporciona información valiosa sobre el par para el control de fuerza y las aplicaciones de interacción.

Conclusión

Un actuador de transmisión armónica logra una alta densidad de par mediante la optimización combinada del motor, la relación de reducción, la transmisión armónica, los cojinetes, la carcasa, el diseño térmico, la detección y el sistema de control.

La transmisión armónica es una parte importante de esta ecuación, ya que puede proporcionar una multiplicación de par sustancial dentro de un paquete mecánico compacto. Pero la densidad de par final del actuador depende de mucho más que el propio reductor.

Para el diseño práctico de robots, los ingenieros deben evaluar:

Par continuo

→ Par máximo

→ Velocidad

→ Relación de reducción

→ Eficiencia

→ Rendimiento térmico

→ Masa del actuador

→ Volumen de instalación

→ Capacidad de carga externa

→ Retroalimentación y detección

en lugar de basarse en una única especificación de par.

Esto cobra especial importancia en la robótica humanoide, donde el peso, el par, la velocidad y el rendimiento térmico de los actuadores están estrechamente interconectados.

Por lo tanto, el objetivo no es simplemente construir un actuador con el mayor par motor posible.

El objetivo es desarrollar un actuador que proporcione el par útil requerido con la menor masa y volumen posibles, manteniendo al mismo tiempo la velocidad, la precisión, la eficiencia, la estabilidad térmica y la capacidad de detección que requiere el robot.

Ese es el verdadero significado técnico de la alta densidad de par en un actuador de transmisión armónica.
