Motor DD compacto para movimiento rotativo de precisión y automatización industrial

Introducción: Por qué los motores DD de tamaño reducido son cada vez más importantes en la automatización industrial

A medida que los equipos de automatización industrial continúan siendo más pequeños, rápidos y precisos, los sistemas de movimiento rotativo enfrentan requisitos cada vez más exigentes. En aplicaciones como la fabricación de electrónica 3C, equipos de semiconductores, procesamiento láser, inspección de precisión, equipos médicos y máquinas herramienta, los ejes rotativos deben proporcionar un posicionamiento preciso y una respuesta dinámica rápida mientras ocupan un espacio de instalación limitado.

Los sistemas tradicionales de accionamiento rotativo suelen combinar un servomotor con un mecanismo de transmisión mecánica, como una caja de engranajes, un acoplamiento y componentes de montaje adicionales. Esta arquitectura puede proporcionar un alto par de salida y es adecuada para muchas aplicaciones industriales, pero los componentes de transmisión adicionales pueden aumentar el tamaño del sistema, la complejidad mecánica y la inercia reflejada.

Un pequeño motor DD, o motor de accionamiento directo, ofrece un enfoque diferente. En lugar de transmitir el par del motor mediante una caja reductora, el motor acciona directamente la carga. Esta arquitectura de accionamiento directo puede reducir el número de componentes de transmisión mecánica y es especialmente adecuada para aplicaciones rotativas que requieren respuesta de alta velocidad, control preciso del movimiento y diseño compacto de maquinaria.

Sin embargo, el accionamiento directo no siempre es la mejor solución. Cuando una aplicación requiere un par de salida muy elevado, alta densidad de par o una gran relación de reducción dentro de un conjunto compacto, un actuador servoarmónico puede ofrecer ventajas importantes. Por lo tanto, comprender las diferencias entre estas dos tecnologías es esencial al seleccionar una solución de movimiento rotativo.

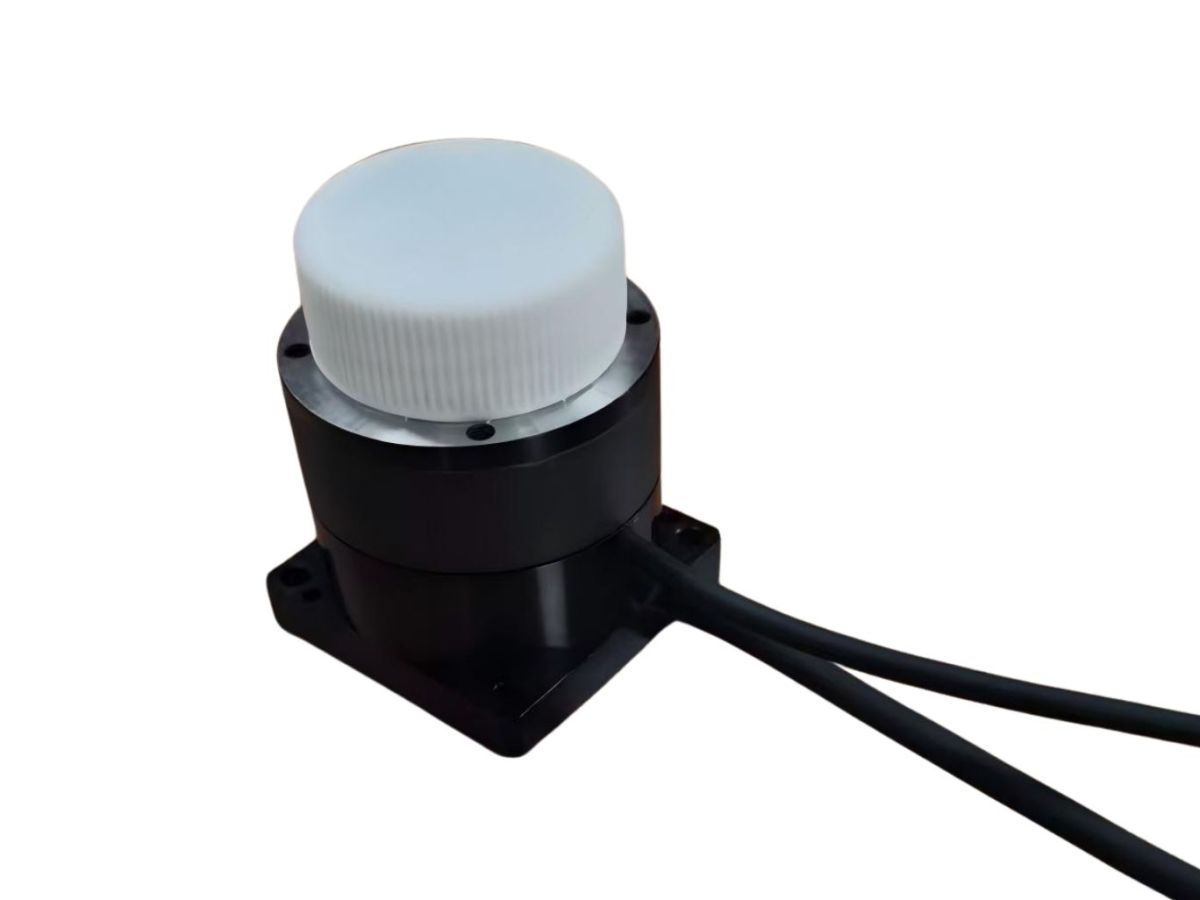

¿Qué es un motor DD de tamaño reducido?

Un motor DD de tamaño reducido es un motor compacto de accionamiento directo diseñado para girar una carga sin requerir una caja reductora convencional entre el motor y el mecanismo accionado.

A diferencia de un servomotor combinado con una caja de engranajes, la salida de un motor DD puede conectarse directamente a la carga rotativa. Por tanto, el motor se convierte en una parte integral del sistema de movimiento rotativo, reduciendo el número de etapas de transmisión mecánica entre la fuente electromagnética de par y la carga final.

Esta arquitectura es especialmente útil en equipos de automatización compactos donde el espacio de instalación es limitado. El espacio disponible alrededor de un eje rotativo también puede necesitar alojar rodamientos, codificadores, cables, utillajes, componentes ópticos, sensores y otros mecanismos. Por lo tanto, reducir el tamaño y la cantidad de componentes de transmisión puede proporcionar mayor libertad durante el diseño de la máquina.

Dependiendo de la arquitectura del sistema, un pequeño motor DD puede combinarse con un codificador de alta resolución, rodamientos de precisión, controlador de motor y controlador de movimiento para crear un eje rotativo compacto y con respuesta rápida.

¿Por qué elegir un pequeño motor de accionamiento directo?

Arquitectura compacta para equipos con limitaciones de espacio

Una de las ventajas más importantes de un pequeño motor DD es su arquitectura mecánica directa.

Un sistema servo convencional con caja de engranajes requiere espacio adicional para el reductor, el acoplamiento, la estructura de montaje y los componentes relacionados. Un motor de accionamiento directo elimina la necesidad de una etapa de reducción tradicional, lo que permite a los ingenieros diseñar un mecanismo rotativo más integrado.

Esto puede ser especialmente valioso en equipos de semiconductores, automatización 3C, sistemas de inspección óptica, equipos médicos y otras máquinas donde cada milímetro de espacio de instalación puede influir en la arquitectura mecánica general.

Transmisión directa de par

En un sistema de accionamiento directo, el par del motor se transmite directamente a la carga en lugar de hacerlo a través de un mecanismo de reducción por engranajes.

Esto elimina el engrane entre el motor y el eje de salida y reduce el número de componentes de transmisión mecánica. Como resultado, el sistema de movimiento puede tener una relación más directa entre el par del motor y el movimiento de la carga.

Esta arquitectura es especialmente atractiva para aplicaciones que implican aceleraciones y desaceleraciones frecuentes, escaneo a alta velocidad, indexado y cambios rápidos de velocidad de rotación.

Alta respuesta dinámica para automatización de alta velocidad

Sin una caja reductora convencional, un motor DD puede proporcionar una trayectoria directa de par entre el motor y la carga.

Esto puede ser ventajoso en aplicaciones que requieren aceleración, desaceleración, funcionamiento de arranque-parada o cambios frecuentes de dirección de rotación. La alta respuesta dinámica es especialmente importante en equipos de inspección de alta velocidad, mecanismos de escaneo, equipos de fabricación electrónica y sistemas de posicionamiento de precisión.

No obstante, el rendimiento dinámico real depende del motor, el sistema de accionamiento, la inercia de la carga, el controlador, el codificador, los rodamientos, la rigidez mecánica y el diseño general del sistema.

Movimiento rotativo de alta precisión con tecnología de accionamiento directo

Eliminación del juego de la caja de engranajes

El juego mecánico es una consideración importante en el movimiento rotativo de precisión.

Los sistemas tradicionales de transmisión por engranajes pueden introducir juego mecánico causado por la holgura entre engranajes acoplados. Incluso las cajas de engranajes de precisión requieren que los ingenieros consideren la precisión de transmisión, las tolerancias de montaje, la deformación elástica y el comportamiento mecánico a largo plazo.

Un motor DD no utiliza una caja reductora convencional entre el motor y la carga. Por lo tanto, no existe juego por engrane en la trayectoria de transmisión de accionamiento directo.

Esto no significa que todos los sistemas de motor DD proporcionen automáticamente una mayor precisión de posicionamiento. La precisión final de un eje rotativo también depende de la resolución del codificador, la precisión de los rodamientos, la rigidez mecánica, la deformación térmica, los errores de instalación, los algoritmos de control y las condiciones de carga.

La principal ventaja es que la arquitectura de accionamiento directo elimina una fuente potencial de error de transmisión mecánica.

Realimentación de posición de alta resolución

La realimentación de posición es otro componente crítico del movimiento rotativo de precisión.

Un codificador de alta resolución puede proporcionar información detallada sobre la posición angular al controlador de movimiento, permitiendo que el sistema supervise continuamente la posición del eje rotativo y realice correcciones según la trayectoria programada.

Dependiendo de la aplicación, pueden utilizarse codificadores incrementales o absolutos. La realimentación de posición absoluta también puede ser valiosa en aplicaciones en las que la máquina debe conservar o determinar inmediatamente la posición del eje rotativo después de una interrupción de alimentación.

Por lo tanto, la selección del codificador debe considerarse junto con el motor, el controlador, el sistema de control, la estructura mecánica y la precisión requerida del sistema.

Motor de par sin carcasa para una integración flexible en la máquina

¿Qué es un motor de par sin carcasa?

Un motor de par sin carcasa es un componente de motor que normalmente consta de estator y rotor sin la carcasa convencional del motor, el eje y el conjunto mecánico completo presentes en un servomotor estándar.

Esto permite a los fabricantes de máquinas integrar el motor directamente en sus propias estructuras mecánicas.

Por ejemplo, un motor de par sin carcasa puede integrarse con un eje rotativo personalizado, una disposición de rodamientos de precisión, un codificador y la estructura de la máquina para crear un eje rotativo altamente personalizado.

Esta arquitectura ofrece mayor flexibilidad de diseño mecánico y puede ser especialmente útil cuando las dimensiones estándar de los motores no se ajustan a los requisitos de una máquina especializada.

¿Por qué los motores sin carcasa son adecuados para ejes rotativos compactos?

Un motor sin carcasa permite al diseñador de la máquina definir la relación mecánica entre el motor, el rodamiento, el eje, el codificador y la carga.

En lugar de adaptar la máquina alrededor de una carcasa de motor completa, los ingenieros pueden integrar el motor en la arquitectura mecánica existente.

Esto puede ser valioso para mesas rotativas compactas, articulaciones de robots, equipos ópticos, maquinaria de semiconductores, sistemas de inspección y otras aplicaciones en las que el espacio y la integración mecánica son críticos.

Por lo tanto, para aplicaciones de motores DD de tamaño reducido, un motor de par sin carcasa puede proporcionar una base eficaz para desarrollar un eje rotativo de accionamiento directo personalizado.

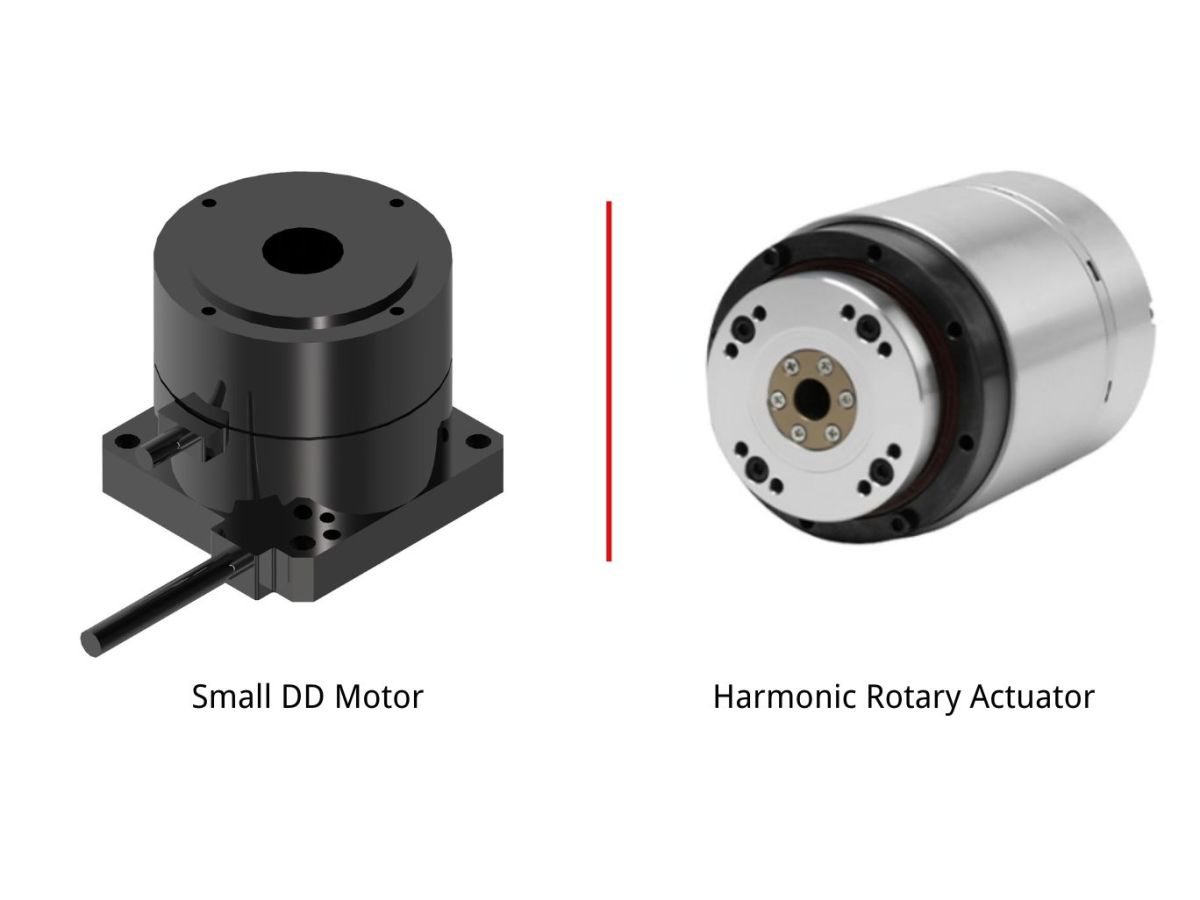

Motor DD de tamaño reducido frente a actuador servoarmónico

Los motores DD y los actuadores servoarmónicos pueden utilizarse ambos para movimiento rotativo de precisión, pero emplean arquitecturas de transmisión fundamentalmente diferentes.

Un motor DD acciona directamente la carga, mientras que un actuador servoarmónico combina un servomotor con un mecanismo de reducción armónica y un sistema de realimentación de posición. La elección entre ambos depende en gran medida de la velocidad requerida, el par de salida, la densidad de par, la arquitectura mecánica y el espacio de instalación disponible.

Motor DD: accionamiento directo y alta respuesta dinámica

La principal característica de un motor DD es el accionamiento directo de la carga.

Como no hay una caja reductora convencional entre el motor y la carga, el sistema puede lograr una trayectoria de transmisión directa de par y evitar el juego por engrane.

Esto hace que los motores DD sean especialmente atractivos para aplicaciones rotativas de alta velocidad, indexado rápido, mecanismos de escaneo, equipos de inspección de precisión y ejes rotativos donde la respuesta dinámica es más importante que una alta relación de reducción.

La contrapartida es que el motor debe generar directamente el par de carga requerido. Por lo tanto, para una carga grande o pesada, el tamaño requerido del motor puede aumentar significativamente.

Actuador servoarmónico: alto par de salida e integración compacta

Un actuador servoarmónico utiliza un mecanismo de reducción entre el motor y el eje de salida. La relación de reducción permite al actuador convertir la velocidad del motor en un mayor par de salida manteniendo una estructura mecánica compacta.

Esto hace que los actuadores servoarmónicos sean especialmente adecuados para aplicaciones que requieren alto par de salida, alta densidad de par, dimensiones compactas y posicionamiento angular preciso.

Los actuadores servoarmónicos son ampliamente aplicables a articulaciones robóticas, ejes rotativos, sistemas de posicionamiento de precisión y otros mecanismos donde la carga de salida requiere considerablemente más par del que el motor puede proporcionar eficientemente de forma directa.

Dado que el motor, el reductor armónico, el codificador y otros componentes pueden integrarse en un único conjunto de actuador, el sistema general también puede ser más fácil de integrar en el equipo en comparación con diseñar cada componente de transmisión por separado.

¿Cómo elegir entre un motor DD y un actuador servoarmónico?

La decisión debe comenzar con los requisitos reales de movimiento en lugar de simplemente comparar las especificaciones del motor.

Si el eje rotativo requiere alta velocidad de rotación, aceleración y desaceleración rápidas, respuesta directa de par y una trayectoria de transmisión simple, un motor DD puede ser una opción sólida.

Si la aplicación requiere alto par de salida, alta densidad de par, multiplicación de par significativa o una arquitectura compacta de articulación robótica, un actuador servoarmónico puede ser más adecuado.

La comparación puede resumirse en torno a varios parámetros de ingeniería: los motores DD generalmente enfatizan el accionamiento directo, el funcionamiento a alta velocidad y la respuesta dinámica, mientras que los actuadores servoarmónicos enfatizan el par de salida, la densidad de par, la capacidad de reducción y la arquitectura mecánica integrada.

Ninguna de las tecnologías es universalmente superior. La elección adecuada depende de la carga, la velocidad, la inercia, el espacio, la precisión, el ciclo de trabajo y los requisitos mecánicos de la aplicación.

Selección de motor DD y actuador servoarmónico según la aplicación

Ejes rotativos de precisión de alta velocidad

Para ejes rotativos que requieren alta velocidad de rotación, aceleración rápida y cambios frecuentes de movimiento, un motor DD puede proporcionar una arquitectura de accionamiento directa y de respuesta rápida.

Las aplicaciones pueden incluir sistemas de escaneo, plataformas de inspección, mecanismos de indexado de alta velocidad y determinados sistemas de fabricación de semiconductores.

Ejes rotativos compactos de alto par

Cuando el eje rotativo debe generar un alto par de salida mientras mantiene una estructura general compacta, un actuador servoarmónico puede ser una mejor solución.

El mecanismo de reducción permite al motor funcionar a una velocidad de rotación más alta mientras produce un mayor par en el eje de salida. Esta arquitectura es especialmente útil cuando el espacio de instalación es limitado, pero el requisito de par de carga es relativamente alto.

Aplicaciones de articulaciones robóticas

Las articulaciones robóticas suelen requerir una combinación de alto par, dimensiones compactas, realimentación de posición, rigidez mecánica y movimiento controlado.

Para muchas aplicaciones de articulaciones robóticas, un actuador servoarmónico proporciona una arquitectura integrada práctica porque el motor, el reductor, el codificador y otros componentes pueden alojarse juntos.

Los motores DD también pueden utilizarse en articulaciones de robots cuando el accionamiento directo, el movimiento a alta velocidad o características dinámicas específicas son más importantes y el par de articulación requerido puede lograrse sin reducción mecánica.

Inspección de precisión y equipos de semiconductores

Los equipos de semiconductores y de inspección de precisión suelen requerir mecanismos rotativos compactos con posicionamiento angular controlado y rendimiento de movimiento estable.

Los motores DD son muy adecuados para aplicaciones de escaneo y posicionamiento a alta velocidad donde el accionamiento directo y la respuesta dinámica son importantes.

Los actuadores servoarmónicos pueden considerarse cuando el mecanismo rotativo requiere un mayor par de salida o cuando el actuador debe proporcionar una solución de accionamiento altamente integrada dentro de un espacio de instalación limitado.

Aplicaciones de pequeños motores de accionamiento directo en la automatización industrial

Fabricación de electrónica 3C

Los equipos de fabricación 3C normalmente requieren estructuras mecánicas compactas, alta velocidad de producción y movimiento repetible.

Los pequeños motores DD pueden utilizarse en el posicionamiento de componentes electrónicos, indexado rotativo, inspección, montaje y otros mecanismos automatizados donde se requiere un movimiento rotativo rápido y preciso.

La arquitectura de accionamiento directo puede ayudar a reducir los componentes de transmisión y simplificar la estructura mecánica de los equipos compactos.

Equipos de fabricación de semiconductores

Los equipos de semiconductores suelen combinar alta precisión con requisitos estrictos de tamaño del equipo, estabilidad y control del movimiento.

Los mecanismos rotativos pueden encontrarse en la manipulación de obleas, inspección, posicionamiento, sistemas ópticos y otros procesos de semiconductores.

Un pequeño motor DD puede proporcionar una solución compacta de accionamiento directo para aplicaciones donde se requieren movimiento rotativo de alta velocidad y posicionamiento con respuesta rápida.

Sistemas de procesamiento láser

El corte láser, la soldadura láser, el marcado láser y otros sistemas de procesamiento láser pueden utilizar ejes rotativos para el posicionamiento de piezas, ajuste angular, escaneo o movimiento coordinado.

Un motor DD puede utilizarse cuando son importantes el movimiento angular rápido y el control directo del par.

El motor también puede combinarse con un codificador y un controlador de movimiento para crear un sistema de movimiento rotativo de lazo cerrado.

Máquinas herramienta y mesas rotativas de precisión

Las mesas rotativas de precisión y los ejes rotativos de máquinas herramienta requieren un movimiento estable en diferentes condiciones de velocidad y carga.

Los motores DD pueden utilizarse en mesas rotativas, mecanismos de indexado, plataformas de inspección y otros sistemas rotativos donde son importantes la respuesta de alta velocidad y el accionamiento directo.

Para aplicaciones que requieren un par de salida muy elevado o una multiplicación sustancial del par, un actuador con engranajes puede proporcionar una arquitectura más adecuada.

Equipos médicos y ópticos

Los equipos médicos y ópticos suelen requerir mecanismos rotativos compactos y controlados.

Los ejemplos incluyen posicionamiento óptico, ajuste de lentes, rotación de muestras, plataformas de inspección y mecanismos de escaneo de precisión.

Los pequeños motores DD pueden proporcionar movimiento rotativo directo y permitir a los fabricantes de equipos optimizar el motor, el rodamiento, el codificador y la estructura mecánica según la aplicación específica.

¿Cómo seleccionar el motor DD de tamaño reducido adecuado？

Calcular los requisitos de par continuo y de pico

El primer paso en la selección de un motor DD es determinar el par real requerido por la carga.

El par continuo determina si el motor puede funcionar bajo la carga requerida durante un período prolongado, mientras que el par de pico está relacionado con la aceleración, desaceleración, arranque, parada y condiciones de carga transitoria.

Un motor no debe seleccionarse únicamente de acuerdo con su par de pico. También deben considerarse el punto de funcionamiento continuo y las limitaciones térmicas.

Evaluar la inercia de la carga

La inercia de la carga es uno de los parámetros más importantes en la selección de motores de accionamiento directo.

Una carga de alta inercia requiere mayor par durante la aceleración y desaceleración. Esto es especialmente importante para mesas rotativas, utillajes, cargas de gran diámetro y mecanismos que cambian frecuentemente de velocidad o dirección.

Por lo tanto, la aceleración, desaceleración, el perfil de movimiento y el tiempo de ciclo requeridos deben considerarse junto con la inercia de la carga.

Comprobar la curva de par-velocidad

El par y la velocidad del motor están estrechamente relacionados.

En lugar de seleccionar un motor basándose únicamente en su par nominal, los ingenieros deben evaluar la curva de par-velocidad a la velocidad de funcionamiento real.

Para aplicaciones de alta velocidad, también deben considerarse factores como la tensión de alimentación, la fuerza contraelectromotriz, el diseño del bobinado, la capacidad del controlador y las limitaciones térmicas.

Considerar los requisitos de codificador y realimentación de posición

La selección del codificador debe basarse en el rendimiento de control de movimiento requerido.

Un codificador de alta resolución proporciona una realimentación de posición más detallada, pero la resolución del codificador no debe confundirse con la precisión final de posicionamiento de la máquina.

La rigidez mecánica, la precisión de los rodamientos, la deformación térmica, la tolerancia de instalación, los algoritmos de control, la vibración y las condiciones de carga pueden afectar a la precisión final del sistema.

Considerar la gestión térmica

La gestión térmica se vuelve especialmente importante cuando un motor DD compacto necesita producir un alto par continuo.

Deben evaluarse la estructura de instalación del motor, la trayectoria de disipación de calor, la temperatura ambiente, el ciclo de trabajo y el aumento de temperatura permitido.

En equipos compactos, los ingenieros pueden necesitar equilibrar el tamaño del motor, el par de salida, la velocidad de funcionamiento y la capacidad de disipación de calor.

Errores comunes al seleccionar un motor DD compacto

Elegir un motor solo por su tamaño físico

Un motor más pequeño no es necesariamente el motor adecuado para una aplicación.

Seleccionar un motor basándose únicamente en el diámetro exterior o la longitud, ignorando el par, la velocidad, la inercia de la carga y el ciclo de trabajo, puede resultar en un rendimiento insuficiente del sistema.

El proceso de selección debe comenzar con el perfil de movimiento real y los requisitos de carga.

Considerar solo el par de pico

El par de pico generalmente representa una capacidad a corto plazo más que un rendimiento de funcionamiento continuo.

Si la máquina necesita funcionar continuamente, el par continuo nominal y el rendimiento térmico pueden ser más importantes que el par de pico.

Por lo tanto, deben analizarse tanto las condiciones de funcionamiento continuo como las dinámicas.

Ignorar la inercia de la carga

Si la inercia de la carga no se evalúa adecuadamente, un motor puede parecer tener par suficiente y aun así no lograr la aceleración o desaceleración requeridas.

Esto es especialmente importante para mesas rotativas grandes, utillajes y cargas de alta inercia.

Suponer que la resolución del codificador equivale a la precisión de la máquina

La resolución del codificador es solo una parte de un sistema de control de movimiento.

Un codificador de alta resolución puede proporcionar realimentación detallada de posición, pero la deformación mecánica, la vibración, la precisión de los rodamientos, los errores de instalación y los efectos térmicos aún pueden limitar la precisión real de la máquina.

Por lo tanto, debe evaluarse todo el sistema de movimiento al determinar el rendimiento de posicionamiento.

Seleccionar el motor sin considerar el sistema de movimiento completo

Un motor DD no funciona de forma independiente.

El motor, el controlador, el codificador, el sistema de control, los rodamientos, la estructura mecánica y la carga deben trabajar juntos como un único sistema de movimiento.

Por esta razón, la selección del motor debe considerar la compatibilidad eléctrica, los requisitos de realimentación, el protocolo de control, la instalación mecánica, las características de carga y las condiciones térmicas.

Tendencias futuras en la tecnología de pequeños motores de accionamiento directo

A medida que los equipos de automatización industrial continúan avanzando hacia arquitecturas de máquinas más pequeñas, mayores velocidades de producción y sistemas de movimiento más integrados, es probable que la tecnología compacta de accionamiento directo se vuelva cada vez más importante.

Los futuros pequeños motores DD pueden centrarse en una mayor densidad de par, un rendimiento térmico mejorado, realimentación de mayor resolución, integración mecánica más flexible y una mayor integración del sistema.

Los motores de par sin carcasa también pueden combinarse cada vez más con codificadores absolutos, controladores de motor integrados y controladores de movimiento avanzados para crear sistemas compactos de accionamiento rotativo.

Al mismo tiempo, la tecnología de accionamiento directo seguirá coexistiendo con tecnologías de actuadores con engranajes, como los actuadores servoarmónicos. En lugar de sustituir los actuadores basados en reducción en todas las aplicaciones, los motores DD y los actuadores armónicos continuarán atendiendo diferentes requisitos de movimiento.

Por lo tanto, para los fabricantes de máquinas, la consideración clave no es simplemente seleccionar el motor más pequeño, sino diseñar el motor, el sistema de realimentación, el controlador, los rodamientos y la estructura mecánica como un sistema completo de movimiento rotativo.

Preguntas frecuentes sobre motores DD de tamaño reducido

¿Qué es un motor DD de tamaño reducido?

Un motor DD de tamaño reducido es un motor compacto de accionamiento directo que se conecta directamente a la carga rotativa sin utilizar una caja reductora convencional.

Es especialmente adecuado para aplicaciones que requieren estructuras mecánicas compactas, rotación a alta velocidad, respuesta dinámica rápida y control preciso del movimiento rotativo.

¿Cuál es la diferencia entre un motor DD y un servomotor?

Un motor DD acciona directamente la carga, mientras que un servomotor convencional puede combinarse con una caja de engranajes u otro mecanismo de transmisión para obtener el par de salida y la velocidad requeridos.

Los motores DD suelen ser más atractivos para aplicaciones de accionamiento directo a alta velocidad, mientras que los sistemas servo con mecanismos de reducción pueden ser más adecuados cuando se requiere alto par de salida o multiplicación de par.

¿Es un motor DD más preciso que un motor con engranajes?

No necesariamente.

Un motor DD elimina el juego por engrane de la trayectoria de transmisión, lo que puede ser beneficioso para el movimiento de precisión. Sin embargo, la precisión final de la máquina también depende del codificador, el sistema de rodamientos, la rigidez mecánica, la precisión de instalación, el algoritmo de control, los efectos térmicos y las condiciones de carga.

Por lo tanto, debe evaluarse el sistema de movimiento completo en lugar de comparar únicamente los tipos de motor.

¿Cuál es la diferencia entre un motor DD y un actuador servoarmónico?

Un motor DD acciona directamente la carga, mientras que un actuador servoarmónico utiliza un mecanismo de reducción armónica entre el motor y la salida.

Los motores DD generalmente son más adecuados para aplicaciones que enfatizan alta velocidad, transmisión directa de par y respuesta dinámica.

Los actuadores servoarmónicos generalmente son más adecuados para aplicaciones que requieren alto par de salida, alta densidad de par, reducción compacta y accionamiento rotativo integrado.

¿Son adecuados los pequeños motores DD para la fabricación 3C?

Sí.

Los pequeños motores DD pueden utilizarse en posicionamiento de componentes electrónicos, inspección, indexado rotativo, equipos de montaje y otras aplicaciones de automatización 3C donde son importantes las dimensiones compactas y el movimiento rotativo con respuesta rápida.

¿Pueden utilizarse pequeños motores DD en equipos de semiconductores?

Sí.

Los pequeños motores DD pueden utilizarse en inspección de semiconductores, posicionamiento, manipulación de obleas, sistemas ópticos, mecanismos de escaneo y otras aplicaciones de movimiento rotativo.

El motor específico debe seleccionarse según el par, la velocidad, la inercia de la carga, los requisitos del codificador, las condiciones ambientales y la arquitectura completa de la máquina.

¿Qué es un motor de par sin carcasa?

Un motor de par sin carcasa es un componente de motor que normalmente incluye el estator y el rotor sin una carcasa de motor convencional ni un conjunto de eje completo.

Permite a los fabricantes de máquinas integrar el motor directamente en sus propias estructuras mecánicas, lo que lo hace adecuado para ejes rotativos personalizados, articulaciones robóticas, plataformas de precisión y equipos de automatización compactos.

¿Cuándo debo elegir un pequeño motor DD en lugar de un actuador servoarmónico?

Elija un pequeño motor DD cuando la aplicación priorice alta velocidad de rotación, aceleración y desaceleración rápidas, accionamiento directo y alta respuesta dinámica.

Elija un actuador servoarmónico cuando la aplicación requiera mayor par de salida, alta densidad de par, capacidad de reducción y una estructura de actuador integrada compacta.

La decisión final debe basarse en los requisitos reales de par, velocidad, inercia, precisión, ciclo de trabajo e instalación.

¿Cómo elijo el pequeño motor de accionamiento directo adecuado?

Comience calculando el par continuo requerido, el par de pico, la velocidad de funcionamiento, la inercia de la carga, la aceleración, la desaceleración y el ciclo de trabajo.

A continuación, evalúe la curva de par-velocidad, los requisitos del codificador, las condiciones térmicas, la instalación mecánica, la compatibilidad del controlador y la arquitectura general de control de movimiento.

Para aplicaciones exigentes, el motor debe evaluarse junto con el sistema mecánico y de control completo, en lugar de seleccionarse únicamente a partir de las especificaciones del motor.

Conclusión

Los motores DD de tamaño reducido proporcionan un enfoque compacto y directo para el movimiento rotativo de precisión en la automatización industrial.

Al eliminar la caja reductora convencional, un motor DD puede proporcionar una trayectoria directa de transmisión de par, evitar el juego por engrane y ofrecer un movimiento rotativo de respuesta rápida. Estas características hacen que los pequeños motores de accionamiento directo sean atractivos para inspección de alta velocidad, fabricación 3C, equipos de semiconductores, procesamiento láser, mesas rotativas de precisión, sistemas ópticos y otras aplicaciones de automatización con limitaciones de espacio.

Sin embargo, el accionamiento directo no es la solución ideal para todos los ejes rotativos. Cuando una aplicación requiere alto par de salida, alta densidad de par, multiplicación sustancial de par o una articulación robótica altamente integrada, un actuador servoarmónico puede ofrecer ventajas significativas.

Por lo tanto, la elección correcta debe basarse en los requisitos completos de movimiento, en lugar de simplemente comparar el tamaño del motor o el par nominal.

Para los fabricantes de máquinas, la clave es adaptar la arquitectura de accionamiento a la aplicación: motores DD para accionamiento directo, alta velocidad y respuesta dinámica; actuadores servoarmónicos para movimiento rotativo compacto de alto par y alta densidad de par.

Al evaluar conjuntamente el par, la velocidad, la inercia, la realimentación del codificador, la rigidez mecánica, el rendimiento térmico y el espacio de instalación, los ingenieros pueden seleccionar una arquitectura de accionamiento rotativo que proporcione el equilibrio adecuado entre precisión, capacidad de respuesta, compacidad e integración del sistema.
