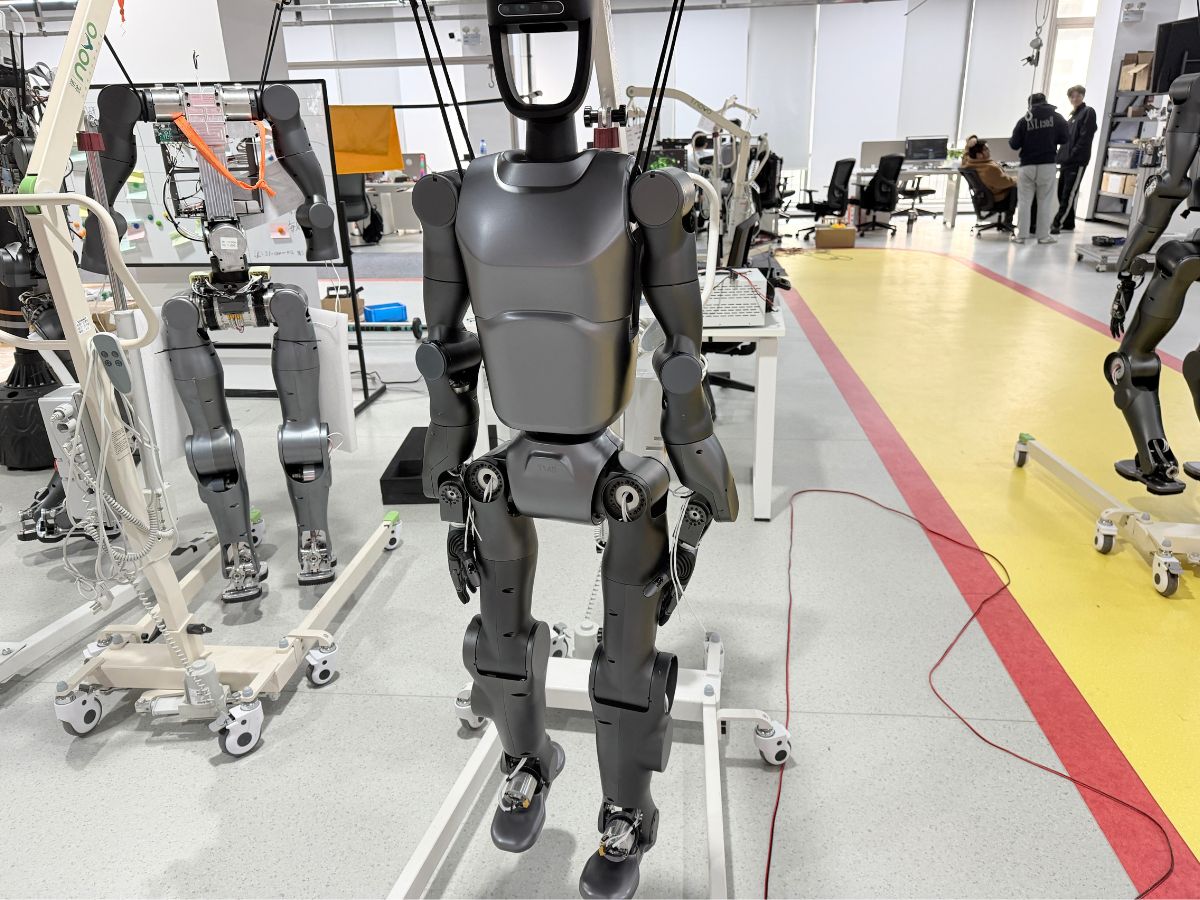

Motor de articulación humanoide: por qué el diseño de la articulación es más importante que la potencia del motor

Un robot humanoide no logra un mejor rendimiento simplemente por utilizar un motor más potente. El verdadero desafío de ingeniería consiste en convertir una potencia eléctrica limitada, un espacio mecánico reducido y un peso total restringido del robot en un movimiento articular controlado, preciso y fiable.

Por lo tanto, un motor de articulación para robots humanoides es mucho más que un motor eléctrico. Es un sistema de movimiento integrado en el que el motor, el reductor, el encoder, el driver, el sistema de rodamientos, el freno y la carcasa mecánica trabajan conjuntamente para cumplir los requisitos de una articulación robótica específica.

A medida que los robots humanoides pasan de los prototipos a la producción comercial, el diseño de los actuadores se centra cada vez más en el equilibrio general entre par, velocidad, peso, tamaño, precisión, eficiencia, rendimiento térmico y respuesta de control, en lugar de limitarse a maximizar la potencia del motor.

Un motor de articulación humanoide implica un compromiso a nivel de sistema

Uno de los errores más comunes al comparar actuadores para robots humanoides consiste en centrarse en una sola especificación, especialmente en el par máximo. Un actuador capaz de producir 300 Nm no es necesariamente una mejor opción que uno que produzca 200 Nm si es considerablemente más pesado, grande o menos eficiente.

El peso es especialmente importante en los robots humanoides porque el robot debe transportar y mover sus propios actuadores. Un actuador de hombro más pesado aumenta la inercia del brazo, mientras que un actuador de pierna más pesado incrementa la carga que deben controlar las articulaciones de la cadera y la rodilla.

El mismo principio se aplica al diseño de la transmisión. Una relación de reducción elevada puede proporcionar un alto par de salida desde un motor relativamente compacto, pero también influye en la capacidad de retroaccionamiento, la eficiencia, la inercia reflejada y la respuesta dinámica.

Por este motivo, la pregunta adecuada no es simplemente cuánto par puede producir un actuador. Los ingenieros deben determinar si el motor de articulación humanoide puede proporcionar el par y la velocidad requeridos dentro de los límites de peso, volumen, capacidad térmica y ancho de banda de control disponibles para la articulación objetivo.

¿Por qué la densidad de par es más importante que el par máximo?

Los equipos industriales tradicionales suelen poder incorporar un motor o una caja reductora más grande cuando se necesita un par adicional. Los robots humanoides tienen limitaciones mucho más estrictas, ya que cada actuador pasa a formar parte de la masa móvil del robot.

Esto hace que la densidad de par sea especialmente importante. En lugar de considerar únicamente el par de salida absoluto, los ingenieros deben evaluar cuánto par útil puede proporcionar un actuador en relación con su peso y volumen.

Una alta densidad de par es especialmente valiosa en las articulaciones compactas humanoides del hombro, el codo, la muñeca y otras zonas donde el espacio de instalación disponible es limitado. Un actuador compacto que proporcione el par suficiente puede ayudar a reducir la masa del robot mientras mantiene la capacidad de movimiento requerida.

Esta es una de las razones por las que las arquitecturas que combinan motores de par sin bastidor, reductores armónicos de precisión y sistemas integrados de retroalimentación están recibiendo cada vez más atención en la robótica humanoide. El objetivo no es simplemente fabricar un motor más potente, sino obtener un mayor par articular útil a partir de un conjunto mecánico más pequeño.

El reductor hace más que aumentar el par

Un reductor suele describirse simplemente como un componente que reduce la velocidad del motor y aumenta el par de salida. Aunque esta explicación es técnicamente correcta, no describe por completo su importancia en una articulación humanoide.

La relación de transmisión y la arquitectura del reductor influyen en diversas características de la articulación, como la velocidad de salida, el par, el juego, la rigidez mecánica, la eficiencia, la capacidad de retroaccionamiento, la inercia reflejada y la respuesta dinámica.

Por ejemplo, una relación de reducción mayor puede permitir que un motor relativamente pequeño genere un par de salida elevado. Sin embargo, la relación más alta disponible no es necesariamente la mejor opción para todas las articulaciones.

Una articulación de muñeca de precisión puede priorizar un bajo juego, dimensiones compactas y un posicionamiento preciso, mientras que una articulación dinámica de pierna puede dar mayor importancia a la velocidad de salida, la eficiencia, el par continuo, el rendimiento térmico y la respuesta dinámica.

Por lo tanto, el reductor debe seleccionarse de acuerdo con el perfil de movimiento y las condiciones de funcionamiento de la articulación humanoide específica, en lugar de elegir simplemente la relación de reducción más elevada.

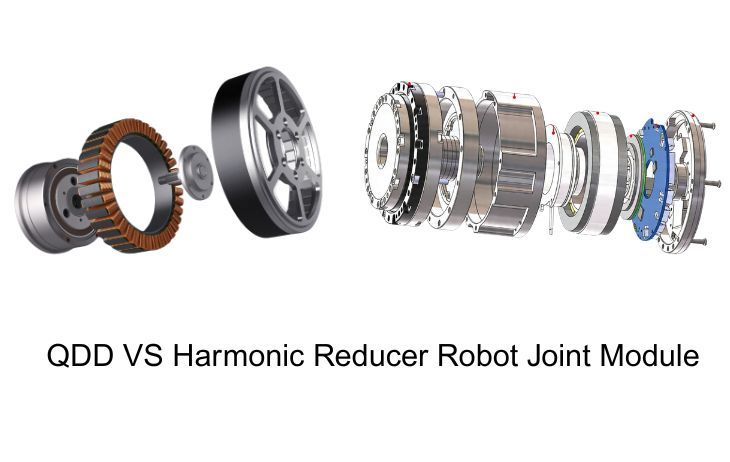

Los reductores armónicos y QDD resuelven problemas diferentes de los actuadores

La comparación entre los actuadores basados en transmisión armónica y los actuadores QDD, o de accionamiento casi directo, suele simplificarse en una pregunta sobre qué tecnología es mejor. En realidad, representan enfoques diferentes para resolver el compromiso entre el motor y la transmisión.

Actuadores basados en reductores armónicos

Un reductor armónico utiliza una relación de reducción relativamente elevada para convertir las características de velocidad y par de un motor en los requisitos de salida de una articulación robótica. Esta arquitectura puede proporcionar una alta densidad de par, bajo juego, gran precisión de posicionamiento y un encapsulado compacto.

Estas características hacen que la transmisión armónica resulte especialmente atractiva para articulaciones robóticas de precisión en las que son importantes el espacio, la exactitud y el par de salida.

Actuadores QDD

Las arquitecturas QDD generalmente utilizan una relación de reducción relativamente baja junto con un motor de alta densidad de par. El diseño pone mayor énfasis en conservar la dinámica del motor, la capacidad de retroaccionamiento y la capacidad de respuesta del control.

Por lo tanto, la cuestión de ingeniería relevante no es si los reductores armónicos o los actuadores QDD son universalmente mejores. La pregunta más útil es qué arquitectura de transmisión ofrece el equilibrio adecuado entre par, velocidad, capacidad de retroaccionamiento, eficiencia y respuesta de control para una articulación humanoide determinada.

¿Por qué las distintas articulaciones humanoides necesitan diseños de actuador diferentes?

Un robot humanoide puede contener decenas de grados de libertad accionados, pero esto no significa que todas las articulaciones deban utilizar exactamente el mismo actuador.

Las distintas articulaciones funcionan bajo condiciones mecánicas muy diferentes.

Una articulación de cadera puede requerir un alto par continuo, un alto par máximo y una gran capacidad térmica. Una articulación de muñeca puede dar mayor importancia a las dimensiones compactas, el bajo juego, la precisión de posicionamiento y el enrutamiento de cables a través de un eje hueco. Una articulación de dedo puede priorizar un diámetro extremadamente reducido y un peso bajo, ya que el tamaño del actuador afecta directamente a las dimensiones generales y a la destreza de la mano robótica.

Por lo tanto, utilizar una única arquitectura de actuador sobredimensionada en todo el robot puede aumentar innecesariamente el peso y el coste.

Un enfoque más eficiente consiste en desarrollar o seleccionar plataformas de actuadores específicas para cada articulación, de acuerdo con los requisitos de par, velocidad, tamaño, ciclo de trabajo y control. Esto permite a los fabricantes de robots optimizar el robot completo en lugar de obligar a todas las articulaciones a utilizar la misma especificación.

El rendimiento térmico puede ser más importante que el par máximo

El par máximo es una de las especificaciones más fáciles de comparar entre productos actuadores, pero los robots humanoides no funcionan continuamente con el par máximo.

Caminar, permanecer de pie, agacharse, transportar objetos, subir escaleras y manipular herramientas requieren que las articulaciones funcionen repetidamente a lo largo del tiempo. Esto hace que el par continuo y el rendimiento térmico sean especialmente importantes.

Un actuador puede entregar un par máximo muy elevado durante un periodo corto, pero si el motor, el driver o el reductor alcanza sus límites térmicos durante el funcionamiento continuo, esa especificación de par máximo tiene un valor práctico limitado.

El desafío es aún mayor cuando el motor, el reductor, el driver y los componentes de retroalimentación están integrados en un módulo articular compacto. Un espacio disponible menor puede dificultar la disipación del calor.

Por este motivo, al evaluar un motor de articulación humanoide, los ingenieros deben considerar no solo el par máximo, sino también el par continuo, el ciclo de trabajo, la resistencia térmica, el método de refrigeración y la temperatura de funcionamiento.

El ancho de banda de control influye en el movimiento de un robot humanoide

Otra característica importante es el ancho de banda de control. Dos actuadores con valores nominales de par y velocidad similares pueden producir características de movimiento muy diferentes porque sus arquitecturas de transmisión, retroalimentación y control pueden responder de forma distinta a los cambios de carga y movimiento.

Los robots humanoides responden continuamente a cambios en la aceleración del cuerpo, perturbaciones externas, fuerzas de contacto y condiciones de equilibrio. Por lo tanto, la articulación necesita algo más que un control preciso de posición. También debe responder rápidamente a los cambios de par, velocidad y posición.

Esto hace que la relación entre la relación de reducción, la retroalimentación del encoder, la capacidad de retroaccionamiento, la respuesta del driver y el ancho de banda de control sea cada vez más importante.

Por lo tanto, en aplicaciones humanoides dinámicas, el rendimiento del actuador no debe evaluarse únicamente por el par que puede producir la articulación, sino también por la rapidez y precisión con las que puede cambiar su estado de movimiento y de par.

La integración es algo más que ahorrar espacio

El diseño de actuadores integrados suele promocionarse simplemente porque reduce el espacio de instalación. Aunque la compacidad es importante, la integración del sistema ofrece ventajas adicionales.

Cuando el motor, el reductor, el encoder, el driver, el freno, los rodamientos y la carcasa se diseñan como un único sistema articular, las interfaces entre estos componentes pueden optimizarse desde el principio.

El encoder puede colocarse de acuerdo con los requisitos reales de retroalimentación de la articulación. El driver puede adaptarse a las características eléctricas del motor. La carcasa puede diseñarse simultáneamente para proporcionar soporte a los rodamientos, rigidez estructural, disipación del calor, montaje del motor y enrutamiento de cables.

Esto crea una diferencia importante entre ensamblar componentes y diseñar un sistema articular integrado.

En los robots humanoides, este último enfoque puede ayudar a reducir la complejidad mecánica y, al mismo tiempo, mejorar el encapsulado, la fiabilidad y el rendimiento general del sistema.

¿Por qué es importante el diseño de eje hueco en los robots humanoides?

Los robots humanoides contienen un gran número de cables de alimentación, cables de encoder, líneas de comunicación y conexiones de sensores. Estos cables deben moverse junto con las articulaciones del robot durante ciclos repetidos de rotación.

El enrutamiento externo de cables puede provocar flexión, tensión, desgaste e interferencias, especialmente alrededor de articulaciones que se mueven continuamente.

Una arquitectura de eje hueco permite que los cables pasen por el centro de la transmisión. Esto puede simplificar el enrutamiento interno de los cables y reducir las interferencias alrededor del hombro, la muñeca y otras articulaciones giratorias.

Por este motivo, un motor de articulación armónica con eje hueco no debe considerarse simplemente una solución de encapsulado. El diseño de eje hueco puede influir en la arquitectura interna de cables del robot, el proceso de ensamblaje, los requisitos de mantenimiento y la disposición mecánica general.

Una relación de reducción mayor no significa automáticamente una mayor precisión

Otra idea errónea común es que una relación de reducción mayor crea automáticamente una articulación humanoide más precisa.

Una relación de reducción elevada puede aumentar el par de salida y mejorar la resolución angular efectiva en la salida de la articulación, pero también afecta a la capacidad de retroaccionamiento, la eficiencia, la inercia reflejada y la respuesta dinámica.

Por lo tanto, el enfoque correcto consiste en determinar primero el par de salida, la velocidad de salida, el rango de movimiento y las características de control requeridos por la articulación, y después seleccionar una relación de transmisión adecuada.

Esto es especialmente importante al comparar actuadores basados en reductores armónicos con arquitecturas QDD de baja relación. Las distintas articulaciones pueden requerir combinaciones muy diferentes de densidad de par, precisión, respuesta dinámica y capacidad de interacción.

El futuro de los motores de articulación humanoides será más específico para cada aplicación

Es poco probable que el futuro de la robótica humanoide dependa de una única arquitectura universal de actuador para todas las articulaciones. En su lugar, es probable que los fabricantes de robots utilicen distintas plataformas de actuadores optimizadas para diferentes partes del robot.

Podrán desarrollarse módulos articulares de alto par para las caderas y las rodillas, mientras que los módulos articulares armónicos compactos de precisión podrán utilizarse en hombros, codos y muñecas. Los sistemas de transmisión armónica miniaturizados podrán servir para manos y dedos robóticos, mientras que las arquitecturas de motor de baja relación podrán preferirse en articulaciones donde la respuesta dinámica y la capacidad de retroaccionamiento sean más importantes.

Este enfoque específico para cada aplicación permite a los ingenieros optimizar el robot humanoide completo en lugar de optimizar todas las articulaciones en torno a la misma especificación de actuador.

¿Qué deben comparar los ingenieros al seleccionar un motor de articulación humanoide?

El par nominal por sí solo no es suficiente para evaluar un motor de articulación humanoide. Los ingenieros deben considerar el actuador como un sistema completo y comparar parámetros como la relación par-peso, la relación par-volumen, el par continuo y máximo, la velocidad de salida, la relación de reducción, el juego, la capacidad de retroaccionamiento, el ancho de banda de control, la capacidad térmica, la configuración del encoder, la rigidez articular, el tamaño del orificio pasante, la configuración del freno, la interfaz de comunicación y el peso total de la articulación.

Por ejemplo, un actuador de 200 Nm no es automáticamente mejor que uno de 100 Nm. Si el actuador de 200 Nm pesa el doble y requiere una gestión térmica más compleja, el actuador más ligero puede ofrecer una solución general más adecuada para el robot.

Por lo tanto, el mejor actuador es aquel que proporciona el rendimiento requerido dentro de las limitaciones mecánicas y eléctricas de la articulación objetivo.

HONPINE: desarrollar la articulación como un sistema de movimiento completo

Para HONPINE, un motor de articulación humanoide es más que un motor combinado con un reductor. El objetivo es desarrollar un sistema de movimiento integrado en torno a los requisitos de la articulación robótica.

Las soluciones de articulaciones robóticas de HONPINE pueden integrar tecnologías como motores de par sin bastidor, reductores armónicos, encoders, frenos, drivers y sensores en arquitecturas de actuadores compactas.

Este enfoque integrado permite desarrollar diferentes módulos articulares de acuerdo con distintos requisitos de par, velocidad, peso, tamaño, precisión y respuesta de control.

Para los robots humanoides, esta distinción es importante. El objetivo no es simplemente instalar un motor más potente, sino crear una articulación que proporcione la combinación adecuada de potencia, transmisión, retroalimentación y control para su posición específica dentro del robot.

Conclusión: el mejor motor de articulación humanoide no es simplemente el más potente

La robótica humanoide está cambiando la forma en que los ingenieros evalúan los motores y actuadores.

En lugar de preguntarse únicamente «¿cuánto par puede producir este motor?», los ingenieros deben preguntarse cada vez más con qué eficiencia la articulación completa puede convertir la potencia eléctrica en un movimiento mecánico preciso, controlable y repetible.

Por lo tanto, un motor de articulación humanoide de alto rendimiento debe equilibrar la densidad de par, la relación de transmisión, la precisión, la capacidad de retroaccionamiento, el ancho de banda de control, el rendimiento térmico, el peso y la integración.

Un reductor armónico puede ser la solución adecuada para una articulación, mientras que una arquitectura QDD puede ser más apropiada para otra. Una transmisión armónica miniaturizada puede ser más valiosa para un dedo robótico que el par máximo, mientras que el par continuo y la capacidad térmica pueden ser más importantes para una articulación de cadera o rodilla.

No existe un único actuador que sea el mejor para todas las articulaciones humanoides. La mejor solución es la arquitectura de actuador que se adapta a los requisitos de la articulación específica.

Este enfoque específico para cada aplicación y a nivel de sistema será cada vez más importante a medida que los robots humanoides pasen de prototipos de demostración a productos fiables, ligeros y escalables comercialmente.
