Motor de articulación robótica armónica /planetaria integrado

El motor armónico robótico HAG es un actuador de articulación de robot diseñado específicamente para aplicaciones robóticas. El driver integrado está incorporado en la base del motorreductor y está equipado con encoders de alta precisión—resolución de 20 bits en el lado de alta velocidad y de 19 bits en el lado de salida—lo que permite un control totalmente en lazo cerrado. Las funciones opcionales STO y de freno están disponibles para garantizar un funcionamiento más seguro del equipo.

Para satisfacer las diferentes demandas del mercado en actuadores de articulación armónicos y planetarios, HONPINE presenta su nuevo producto 2026: el actuador planetario de articulación robotizada de gran hueco.
El módulo de articulación planetaria integra un reductor planetario de alta eficiencia, un accionamiento de precisión y codificadores duales de alta precisión de 24 bits, además de adoptar un diseño de eje hueco extragrande y soportar los protocolos de comunicación CAN y EtherCAT.
Proporciona una solución de accionamiento ideal para robots humanoides, robots industriales, robots colaborativos y equipos de automatización industrial.

El módulo de articulación armónica TCHL es un módulo de articulación armónica que integra directamente un sensor de par en el reductor de accionamiento armónico. El sensor de par permite una medición precisa del estado operativo del sistema de accionamiento y los valores de par requeridos, lo que posibilita una detección precisa de la carga del actuador. Esto ayuda a prevenir sobrecargas y permite una interacción más segura entre humanos y robots.
El módulo cuenta con cables y conectores totalmente integrados, lo que permite conexiones rápidas y precisas de los componentes y posibilita un control de movimiento seguro y receptivo gracias a un diseño altamente integrado.

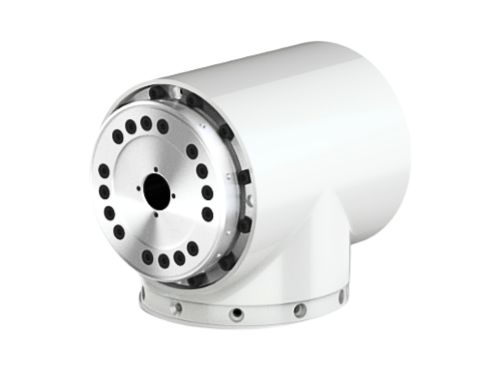

El módulo de articulación armónica tipo T es una unidad de articulación robótica altamente integrada que combina un reductor armónico, un motor de par, sensores de precisión, un freno y un controlador. Se denomina "tipo T" porque la brida de salida es perpendicular al eje del motor, formando una disposición en forma de T ideal para articulaciones robóticas giratorias. Diseñado para robots colaborativos, el módulo simplifica el desarrollo al integrar componentes clave en una unidad compacta y lista para usar. Esto acorta considerablemente el ciclo de desarrollo, reduce costos y hace que construir un brazo robótico sea casi tan fácil como ensamblar bloques LEGO. Su alta integración también mejora la eficiencia del mantenimiento y amplía la aplicabilidad de la tecnología de brazos robóticos.

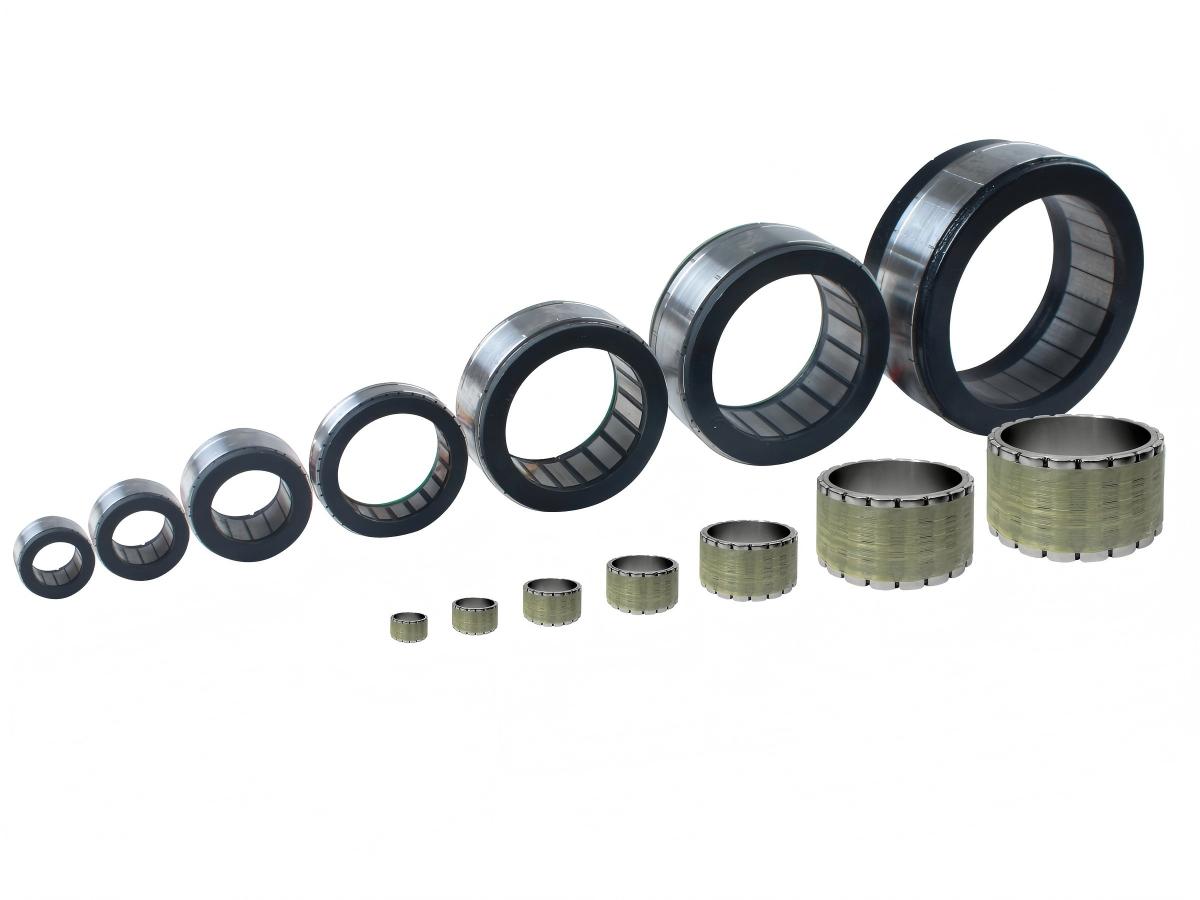

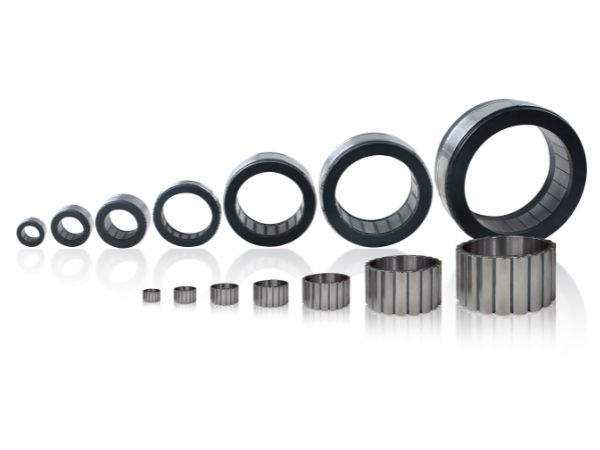

Los motores de par sin carcasa, a diferencia de los servomotores tradicionales, constan únicamente de componentes de estator y rotor. En comparación con los motores con carcasa, los motores sin carcasa ofrecen una configuración flexible y una instalación sencilla. Teniendo en cuenta la creciente tendencia de los sistemas de accionamiento altamente integrados, los motores sin carcasa satisfacen mejor las expectativas de los ingenieros. Los ingenieros ya no necesitan considerar las interfaces del motor en el diseño del sistema, lo que permite reducir al máximo el espacio ocupado por la unidad de salida de potencia en el sistema de accionamiento, logrando una mayor integración del sistema. Los motores de par sin carcasa FMK de HONPINE ahora se utilizan ampliamente en las articulaciones J1–J6 de robots colaborativos y de dos brazos, las articulaciones de marcha de robots cuadrúpedos y las articulaciones flexibles de robots humanoides.

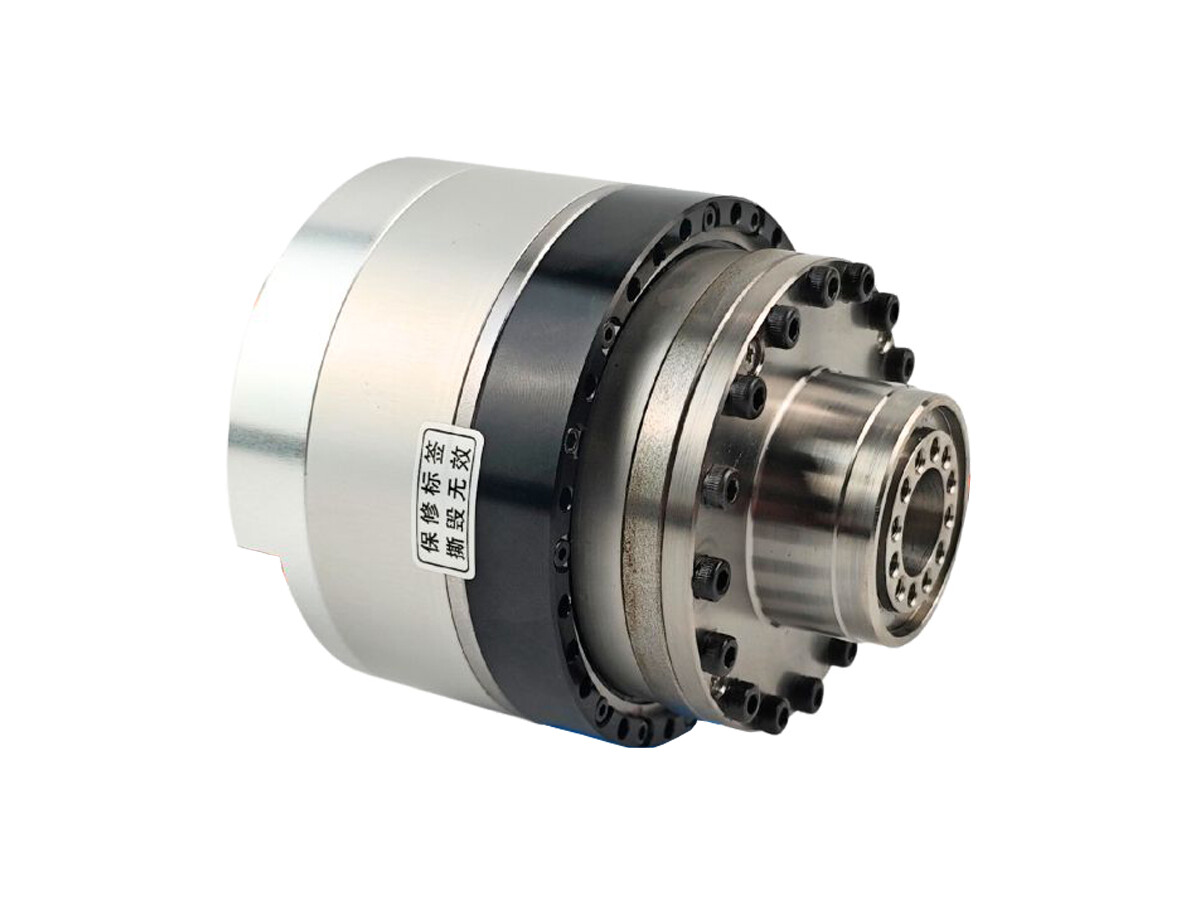

El módulo de articulación logra un volumen y peso altamente optimizados mediante componentes totalmente integrados, incluido el reductor armónico, el motor de par sin marco, el freno, el codificador y el controlador, lo que permite un control de movimiento preciso con mayor par de salida, mayor precisión, tamaño más compacto y peso más ligero. También ofrecemos soluciones personalizadas para cumplir con requisitos específicos para aplicaciones personalizadas y entornos operativos especiales, siendo las personalizaciones más comunes las versiones impermeables (resistentes a salpicaduras de agua, rociados o operación submarina hasta 1 metro de profundidad) y adaptaciones a bajas temperaturas. Este módulo de articulación impermeable está diseñado específicamente para robots especiales que operan bajo el agua, desarrollado como una versión mejorada de nuestro módulo de articulación estándar con mejoras dedicadas para abordar los desafíos de impermeabilización en las articulaciones robóticas.

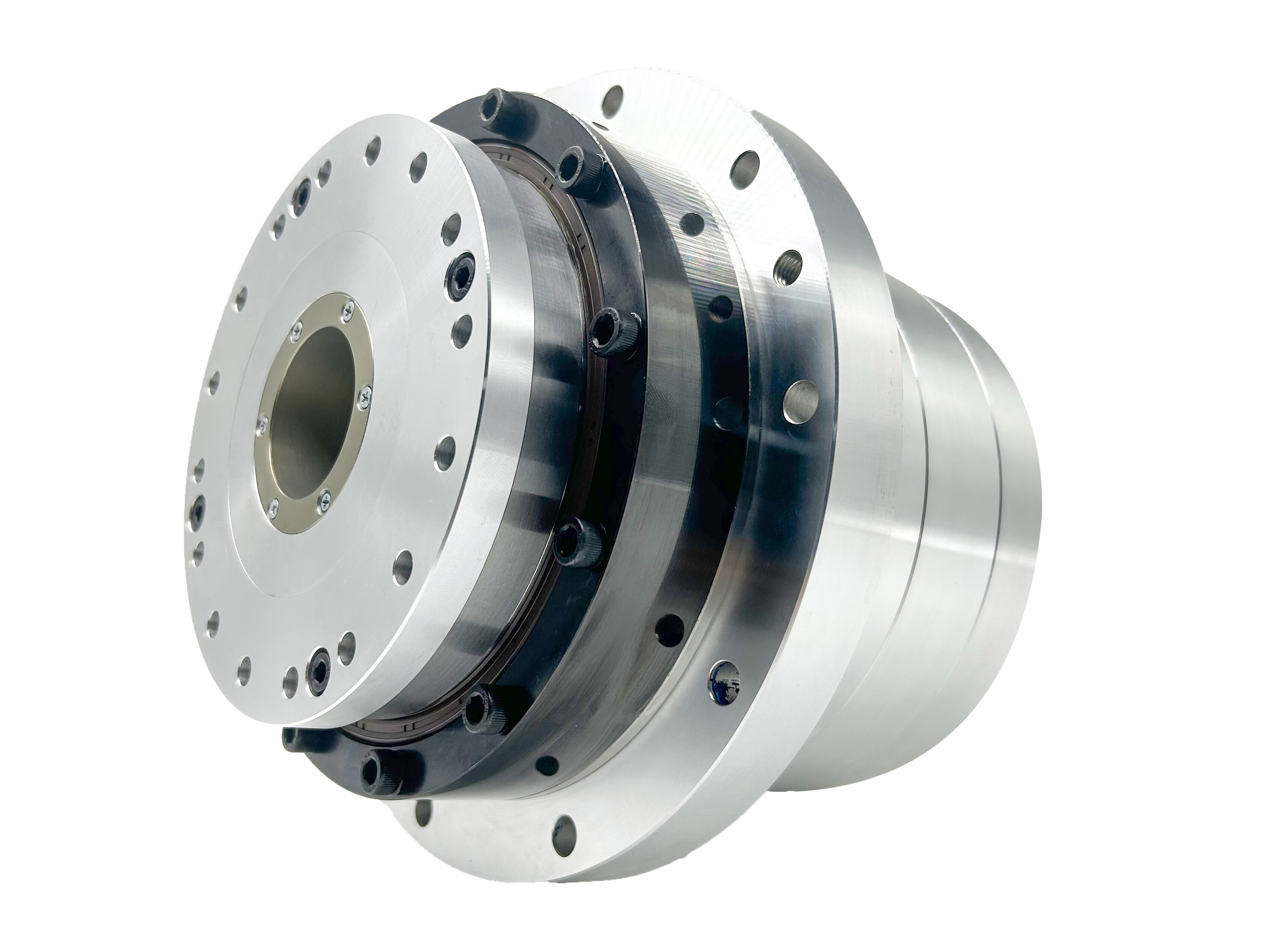

El accionador rotativo de gran hueco central generalmente integra un motor de par sin marco de rotor interno con componentes como un reductor de transmisión armónica, un codificador absoluto y una unidad de transmisión armónica de gran hueco central personalizada para formar un conjunto completo de accionador rotativo. Su unidad de control (sistema de accionamiento) suele estar montada externamente, lo que permite un control de movimiento de alta precisión para el equipo conectado. En comparación con los accionadores rotativos estándar, esta serie presenta un diámetro de hueco central más grande, permitiendo el paso de tornillos de avance, cables y otros componentes. Está diseñado para aplicaciones que requieren un gran espacio de hueco pasante, alta precisión e integración compacta, como mesas rotativas de máquinas herramienta, dispositivos médicos de precisión, sistemas de corte láser de 5 ejes y equipos semiconductores.

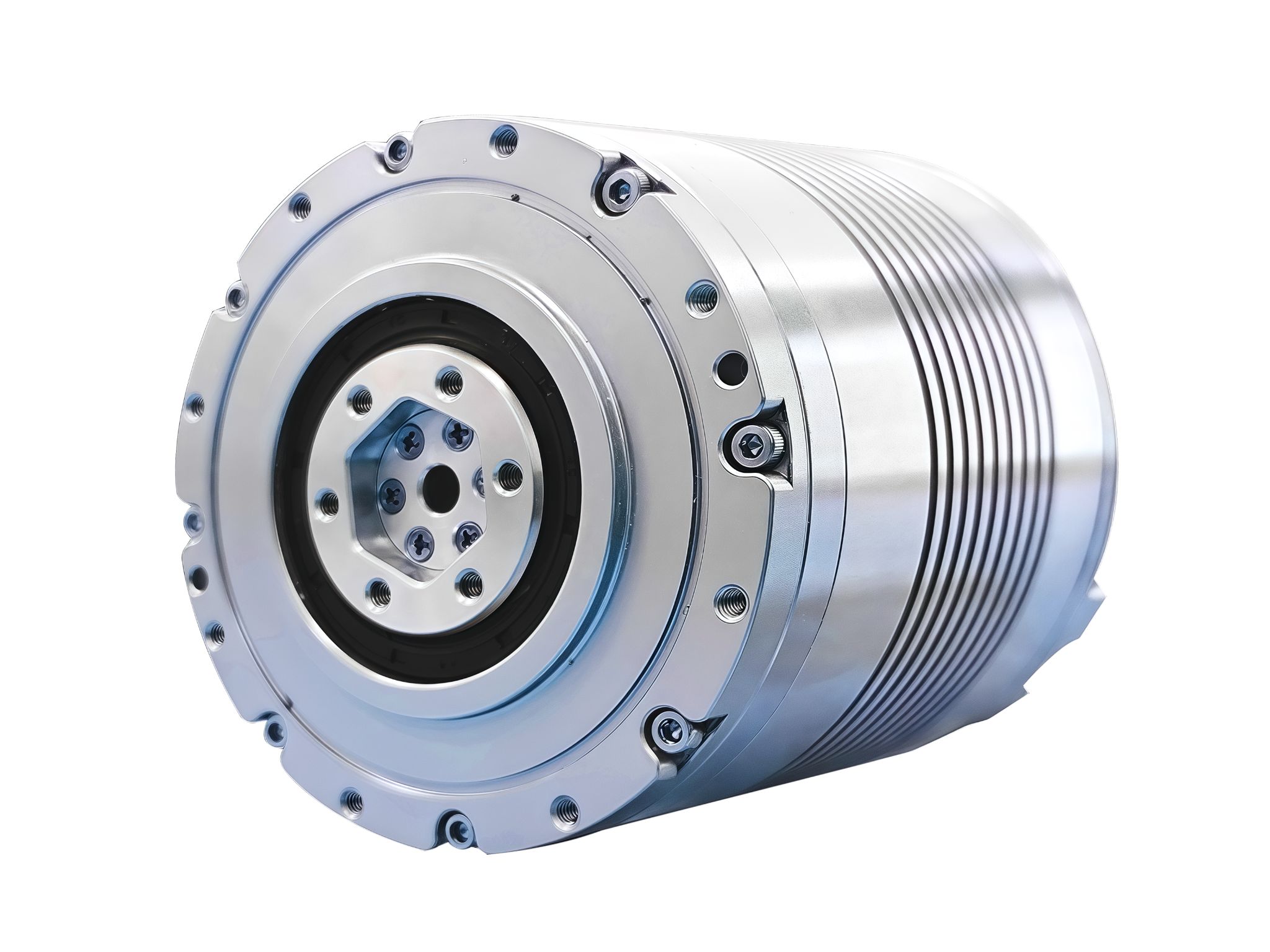

El Módulo de Articulación Planetario Estándar es un componente central de los sistemas de potencia robóticos. Mediante un diseño altamente integrado que combina un reductor planetario, un motor de par sin marco, un freno, un codificador y un controlador, logra una optimización significativa en volumen y peso, permitiendo un control de movimiento preciso de la articulación. Esto resulta en un mayor par, un tamaño más pequeño y un peso más ligero. En comparación con los módulos de articulación armónicos, el módulo de articulación planetario presenta una relación de reducción más pequeña, una velocidad de salida más alta y una mayor densidad de par, lo que lo hace más adecuado para aplicaciones de carga media a baja. También ofrecemos servicios de personalización adaptados a los requisitos específicos de los clientes.
Con ventajas centrales como alto rendimiento en velocidad, resistencia a impactos y diseño compacto y liviano, el Módulo de Articulación Planetario Estándar se ha convertido en la solución preferida para accionamientos de alta carga en robots humanoides, robots especializados, AGV de logística y automatización industrial, impulsando avances en el rendimiento robótico y escenarios de aplicación más amplios.

El motor de par sin carcasa de rotor externo es un tipo especializado de motor síncrono de imanes permanentes (PMSM) compuesto por dos componentes principales: el rotor y el estator. A diferencia de los diseños tradicionales de rotor interno, este motor presenta un rotor montado externamente y un estator posicionado internamente. El diseño innovador elimina las carcasas, cojinetes y ejes tradicionales de los motores, conservando solo los conjuntos del rotor y el estator. El rotor, ubicado fuera del estator, integra imanes permanentes con la carcasa exterior y se incrusta directamente en la estructura de carga. El estator, posicionado internamente, contiene devanados de cobre y láminas, impulsando la rotación del rotor externo mediante fuerzas electromagnéticas. Este diseño combina el alto momento de inercia de la configuración de rotor externo con la compacidad de la estructura sin carcasa, lo que lo hace ideal para aplicaciones que requieren salida de par alto a baja velocidad y disipación de calor eficiente, como equipos médicos, ventiladores industriales y sistemas industriales automatizados.

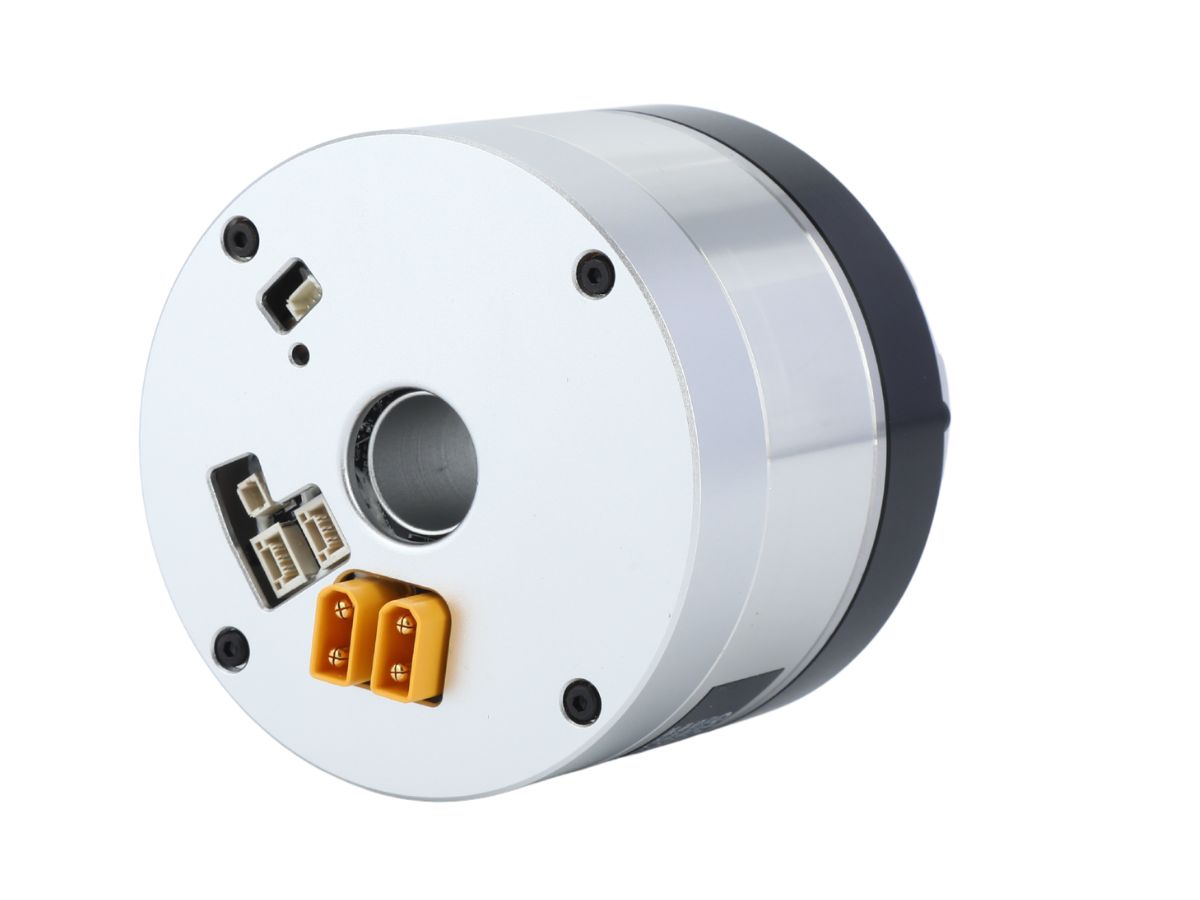

El motor de articulación de robot logra un control de movimiento altamente preciso a través de componentes integrados que incluyen accionamiento armónico, motor de par sin marco, freno, codificador y unidad de accionamiento, con tamaño y peso optimizados. Proporciona mayor par, mayor precisión, tamaño más compacto y peso más ligero. También ofrecemos servicios de personalización según los requisitos específicos de los clientes.
Los motores de articulación de robot suelen admitir un amplio rango de voltaje de DC24V~DC48V. Como componente central en la industria de la robótica, el avance tecnológico de los motores de articulación de robot continuará impulsando el desarrollo de robots especializados y humanoides hacia una mayor flexibilidad y escenarios de aplicación más amplios. Más allá de la robótica, los motores de articulación de robot también se aplican en equipos de semiconductores, equipos fotovoltaicos, equipos médicos de precisión, equipos 3C, equipos ópticos y otros campos.

El motor de par sin carcasa de rotor interno es un tipo especializado de motor síncrono de imanes permanentes (PMSM) compuesto por dos componentes principales: el rotor y el estator. El rotor está posicionado internamente, mientras que el estator está montado externamente. Su diseño innovador elimina las carcasas, cojinetes y ejes tradicionales de los motores, conservando solo los conjuntos del rotor y el estator. El rotor generalmente adopta una estructura anular integrada con imanes permanentes, montada directamente en el eje de carga. El estator consta de devanados de cobre y láminas, generando fuerzas electromagnéticas para impulsar la rotación del rotor. Esta configuración logra la salida de par mediante una interacción eficiente del campo magnético, lo que lo hace ideal para aplicaciones de alta precisión, como articulaciones robóticas y automatización industrial. Permite accionar cargas directamente, minimizando las pérdidas por transmisión mecánica.
